水岸竹云——白鹤湖游客中心

诗意的想象 | 水岸竹云第1张图片

▲建筑与环境© 纯点摄影

诗意的想象 | 水岸竹云第2张图片

▲建筑与环境© 纯点摄影



01项目起源

白鹤湖游客中心是白鹤湖旅游综合开发的核心部分,其挑战在于如何在山水悠然的环境中置于一个现代文旅建筑,既满足使用功能,又能与自然和谐共生,融于林,伴于水。

诗意的想象 | 水岸竹云第3张图片

▲项目区位© 建识设计

诗意的想象 | 水岸竹云第4张图片

▲全景鸟瞰© 纯点摄影



02 设计概念

在最初的建筑形式思考中,一个很容易的选项是采用江西当地民居的材料和形式符号,加以抽象、转译,用更现代的手法重新诠释当地传统建筑。但考虑到本项目近3000平米的体量,在水岸边出现一座大尺度的赣派新中式建筑,反倒显得突兀。最终,设计师在现场的直观感受起到了决定性作用,这个建筑应是独一无二属于白鹤湖的,既不去过多的关联在地化民居风格,又不刻意强调传统材料与建造方式,而是突出场地本身的特质,强调与自然山水的对话。

诗意的想象 | 水岸竹云第5张图片

▲全景鸟瞰© 纯点摄影

游客中心的选址在一片滩涂之上,三面环湖,东侧为广袤的毛竹林。清晨太阳未升之际,湖面云雾缭绕,氤氲于竹林之间,徜徉其中,如冯虚御风。为了捕捉这转瞬即逝的感受,设计师提出“水岸竹云”的设计概念,将水、岸、竹、云四种意向融为一体,以建筑的形式语言呈现出来。

诗意的想象 | 水岸竹云第6张图片

▲概念草图© 建识设计

建筑体量采用了分散式布局,以圆润的曲线柔化了与环境的关系;同时,分散的体量削减了人们对建筑尺度的感知,游客无法一眼看到建筑的全貌,舒展的建筑体量仿佛在环境中流动,人们的视线与脚步也因此跟随着它一起移动,步移景异,像画卷一样在湖面上展开。

诗意的想象 | 水岸竹云第7张图片

▲体量生成© 建识设计

诗意的想象 | 水岸竹云第8张图片

▲总平面图© 建识设计

诗意的想象 | 水岸竹云第9张图片

▲航拍照片© 纯点摄影

诗意的想象 | 水岸竹云第10张图片

▲设计概念图© 建识设计

诗意的想象 | 水岸竹云第11张图片

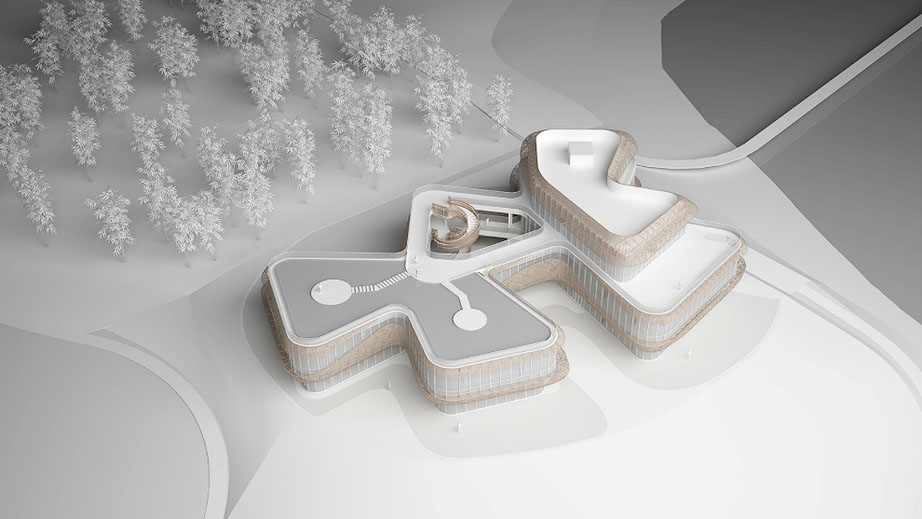

▲方案模型© 建识设计

诗意的想象 | 水岸竹云第12张图片

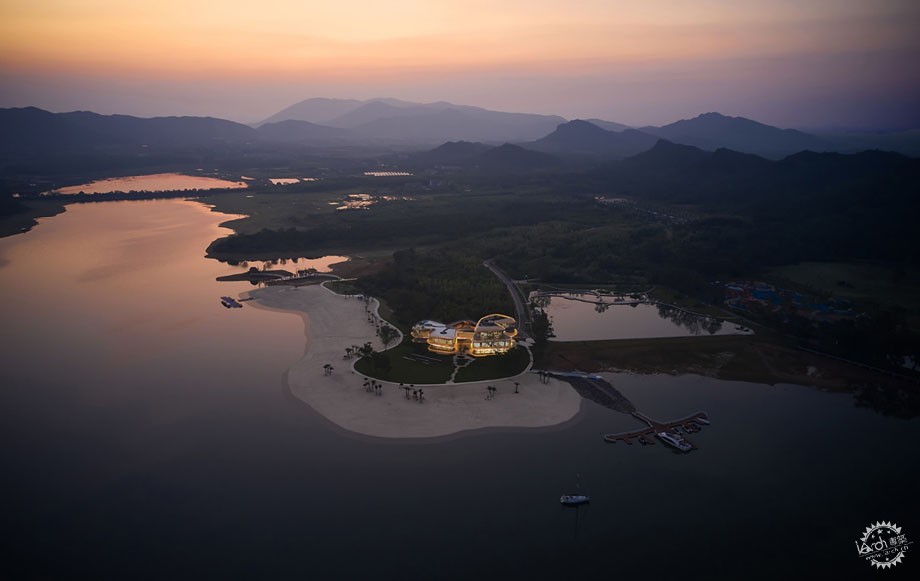

▲航拍实景照片© 纯点摄影

诗意的想象 | 水岸竹云第13张图片

▲航拍实景照片© 纯点摄影

诗意的想象 | 水岸竹云第14张图片

▲实景照片© 纯点摄影



03 竹影婆娑

设计师首先将建筑以通透的玻璃盒子介入环境,又引入了第二层“竹编表皮”,竹表皮围绕建筑上下起伏,宛如白鹤伸展的羽翼,又宛若水岸边一朵闲适悠然的竹云。连续的表皮整合了分散的建筑体量,让建筑看起来有了延续感,并与自然融为一体。

诗意的想象 | 水岸竹云第15张图片

▲主入口效果图© 建识设计

诗意的想象 | 水岸竹云第16张图片

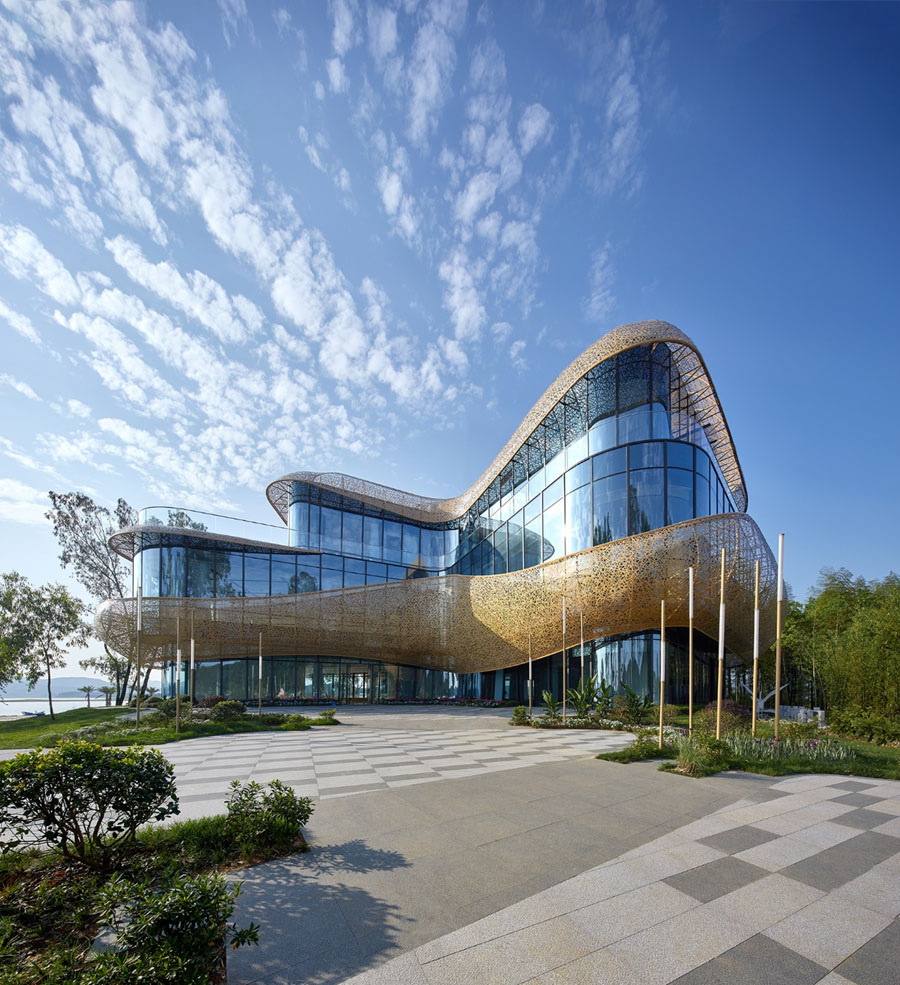

▲主入口实景照片© 纯点摄影

诗意的想象 | 水岸竹云第17张图片

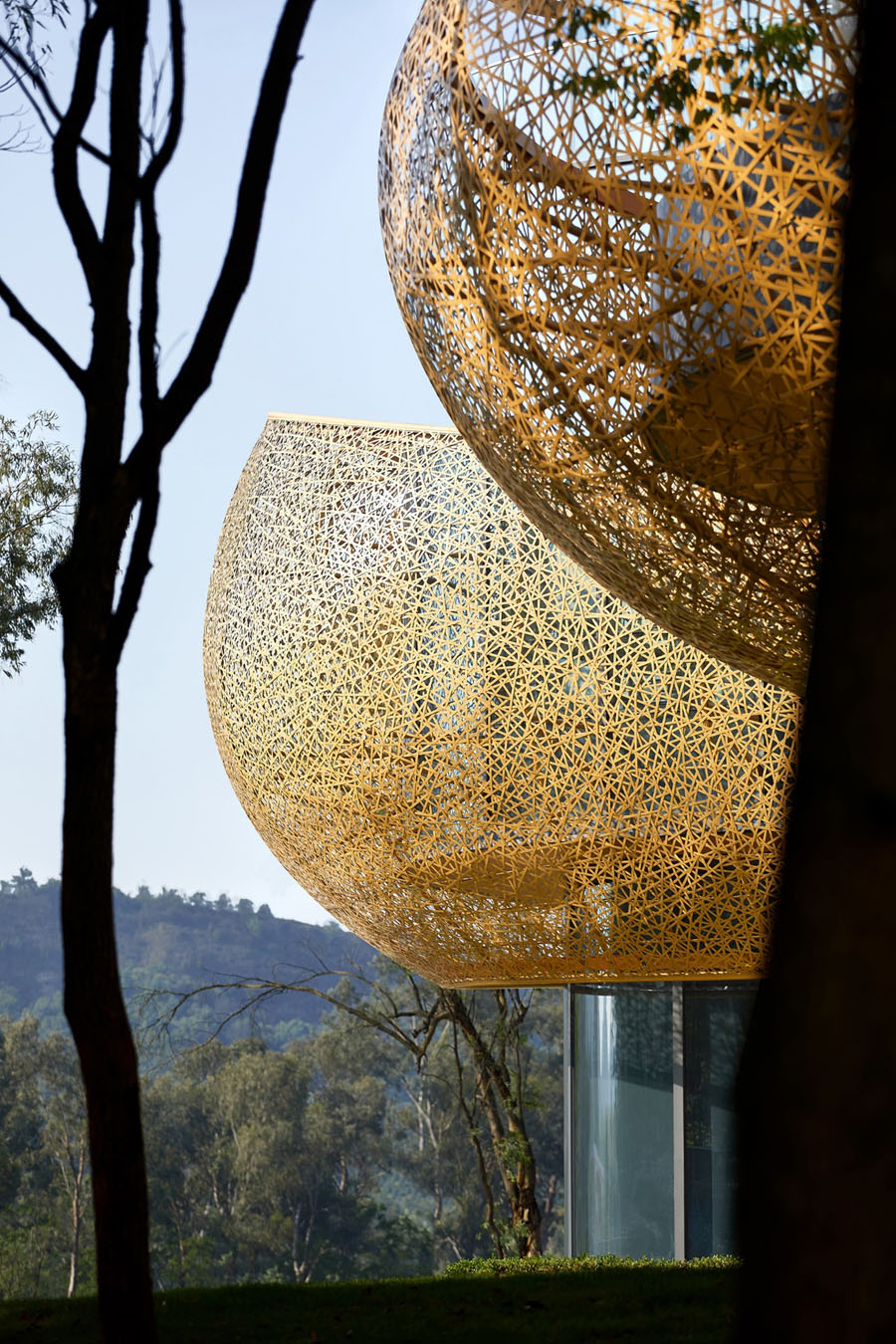

▲建筑体量与竹编表皮 © 纯点摄影

诗意的想象 | 水岸竹云第18张图片

▲建筑体量与竹编表皮 © 纯点摄影

诗意的想象 | 水岸竹云第19张图片

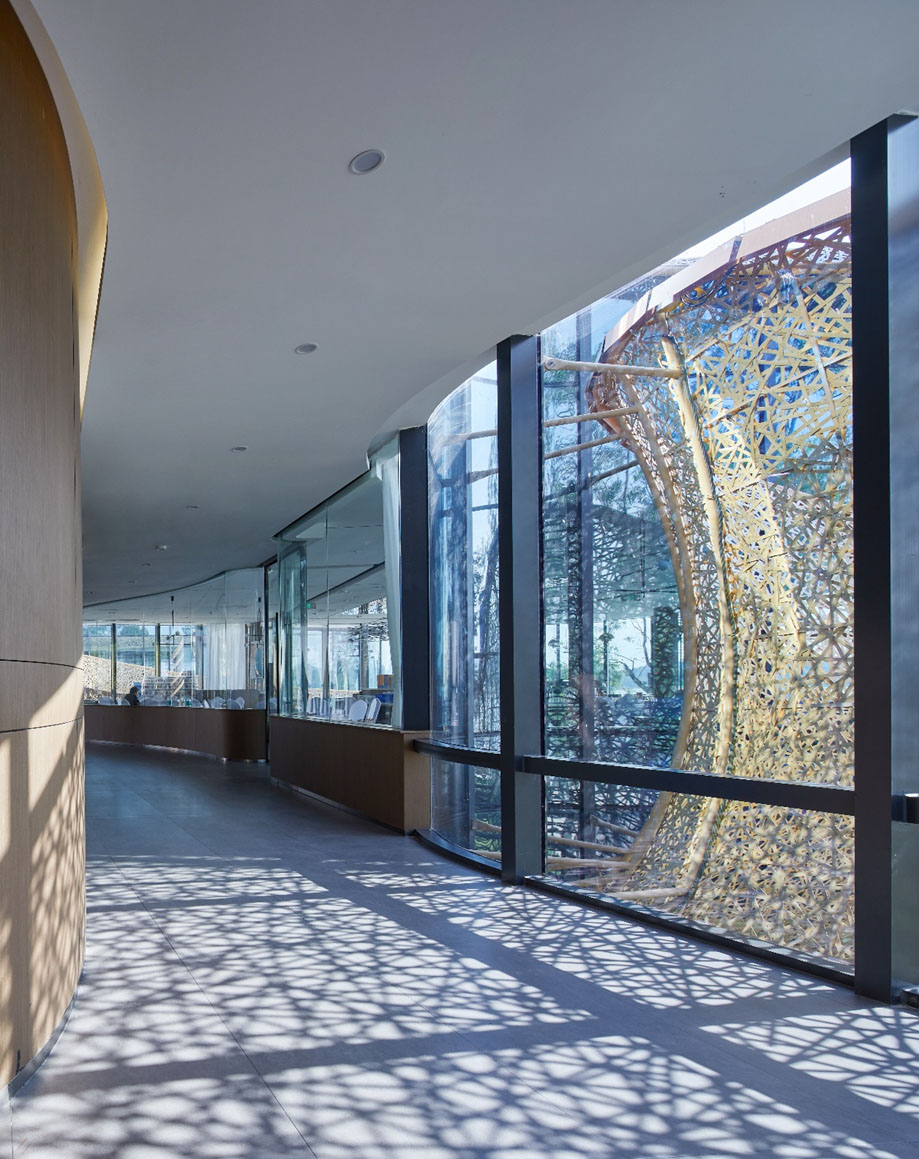

▲室内光影 © 纯点摄影

诗意的想象 | 水岸竹云第20张图片

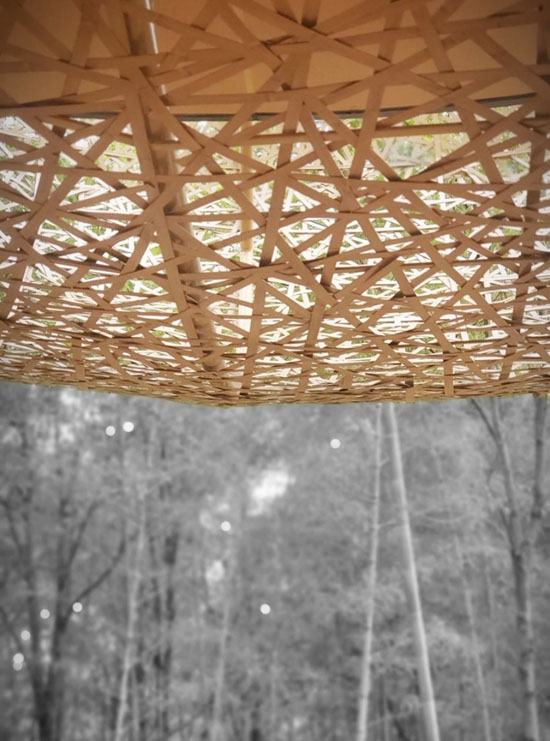

▲表皮细部 © 纯点摄影



04 逻辑生成

竹编表皮的生成逻辑是一个理性推导的过程:首先通过建筑轮廓生成主体控制线,进而根据功能、景观视野调整次级表皮控制点,形成上下起伏的形态,既呈现出竹云的漂浮流动感,又保证了室内公共空间最好的景观视线。

诗意的想象 | 水岸竹云第21张图片

▲表皮生成© 建识设计

诗意的想象 | 水岸竹云第22张图片

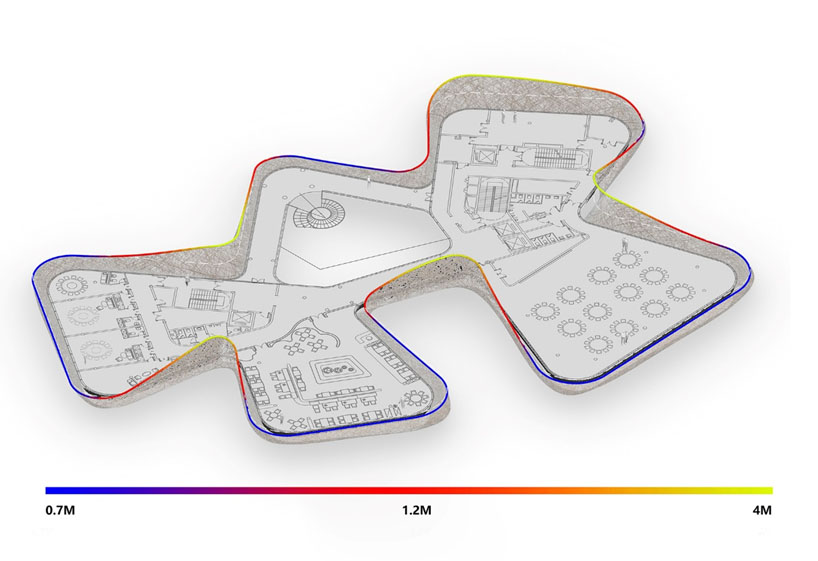

▲点位高度控制© 建识设计


设计师通过Grasshopper软件对表皮纹理进行一系列模拟分析,最终选择了轻盈通透,可实施性高的“编织”状表皮肌理。

诗意的想象 | 水岸竹云第23张图片

▲表皮纹理研究© 建识设计

诗意的想象 | 水岸竹云第24张图片

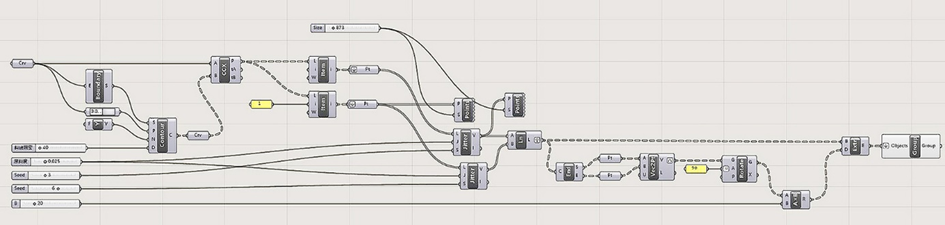

▲表皮参数化设计© 建识设计

诗意的想象 | 水岸竹云第25张图片

▲表皮效果图© 建识设计

诗意的想象 | 水岸竹云第26张图片

▲表皮实景照片© 纯点摄影

诗意的想象 | 水岸竹云第27张图片

▲表皮实景照片© 纯点摄影

诗意的想象 | 水岸竹云第28张图片

▲表皮实景照片© 建识设计



05 材料 & 构造

设计师在与业主和供应商反复沟通及现场测试后,为了保证耐久性和效果,最终放弃了天然竹材,采用一种表面经特殊处理的仿竹金属合金,可以在80%程度上模仿竹材的质感和纹理。虽然失去了天然竹木最为自然圆润的触感,但却极大的兼顾了成本和后期维护,对于一个小型公共建筑来说,这也是权衡各方诉求后的结果。

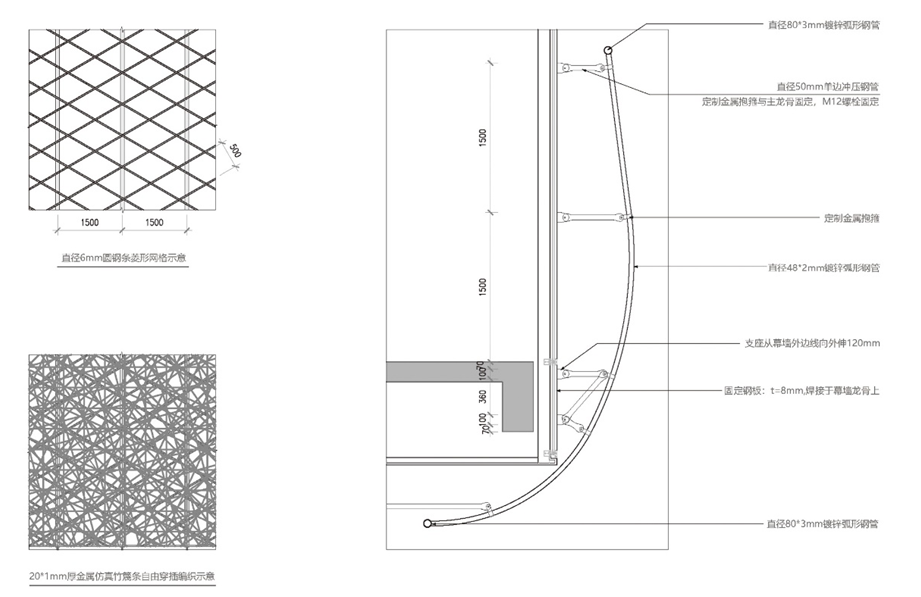

外表皮的构造,分为菱形网格基底层和自由穿插编织层,由弧形镀锌钢管支撑,每一根钢管的弧度均与表皮弧度一致,再通过定制的金属抱箍与玻璃幕墙竖龙骨连接,其模数严格对应幕墙1500mm的竖向分格,保证视觉一致性。通过精细的节点控制和全手工的、有一定随机性的编织过程,最终呈现出设计师想要达到的“竹云”效果。

诗意的想象 | 水岸竹云第29张图片

▲节点详图© 建识设计

诗意的想象 | 水岸竹云第30张图片

▲连接构造© 建识设计


外表皮构造考虑了与泛光照明的结合,当夕阳西下,建筑沉入夜色,外皮亮起,建筑宛如一盏浮于湖面上的竹灯笼,为夜间的景区生活增添特色。

诗意的想象 | 水岸竹云第31张图片

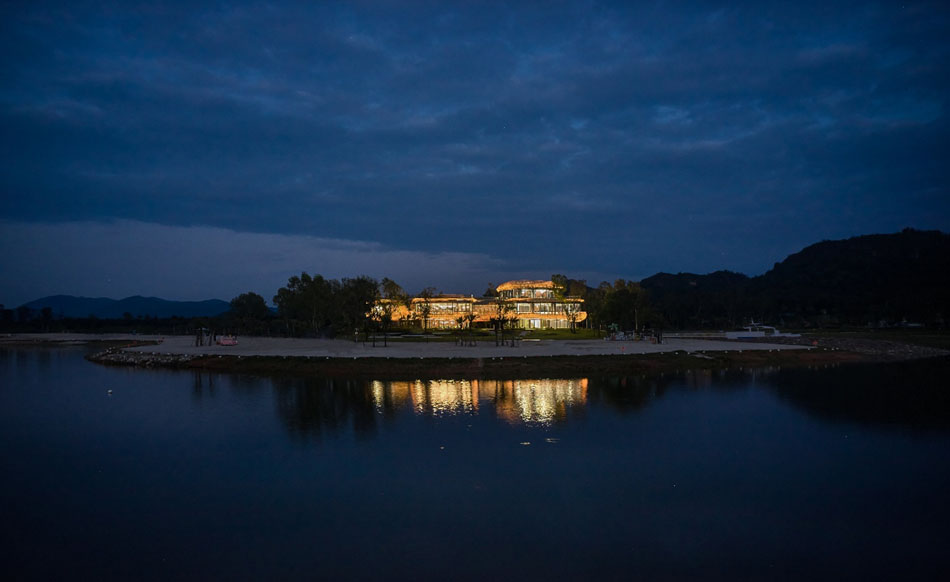

▲夜景照片 © 纯点摄影

诗意的想象 | 水岸竹云第32张图片

▲夜景照片 © 纯点摄影

诗意的想象 | 水岸竹云第33张图片

▲夜景照片© 纯点摄影

诗意的想象 | 水岸竹云第34张图片

▲夜景照片 © 纯点摄影

诗意的想象 | 水岸竹云第35张图片

▲夜景照片© 纯点摄影



06 旋转楼梯

在建筑和连桥围合而成的庭院中,设计师精心布置了一部旋转楼梯,它既是垂直交通工具,将游客从地面引入二层观景平台,也是整个庭院空间的视觉焦点,不同半径的同心圆弧梯段,构建出极富张力的造型,成为庭院的点睛之笔。

诗意的想象 | 水岸竹云第36张图片

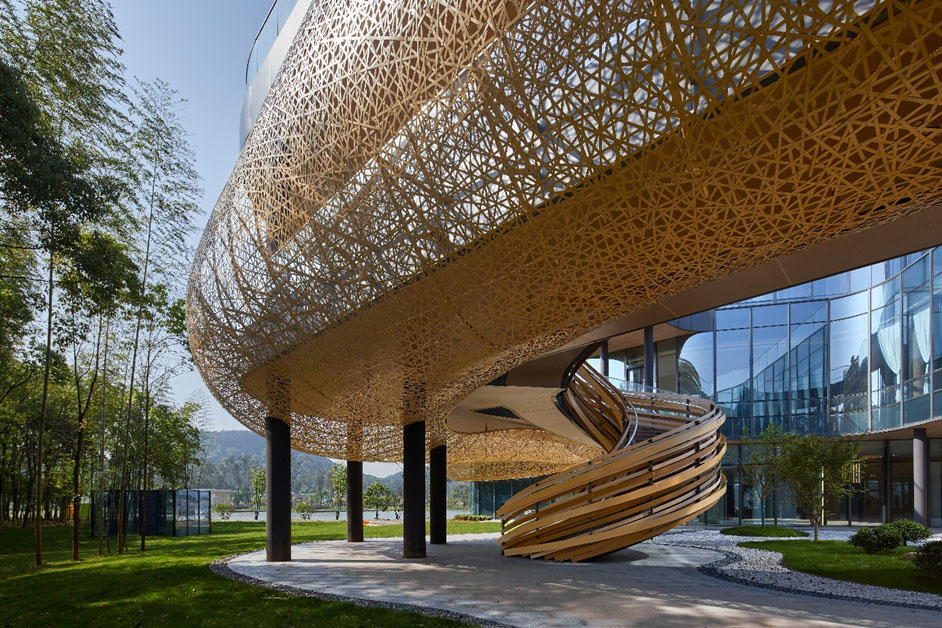

▲旋转楼梯 © 纯点摄影

诗意的想象 | 水岸竹云第37张图片

▲旋转楼梯效果图 © 建识设计

诗意的想象 | 水岸竹云第38张图片

▲旋转楼梯实景照片 © 纯点摄影

诗意的想象 | 水岸竹云第39张图片

▲旋转楼梯实景照片 © 纯点摄影

诗意的想象 | 水岸竹云第40张图片

▲旋转楼梯实景照片 © 纯点摄影

诗意的想象 | 水岸竹云第41张图片

▲旋转楼梯实景照片 © 纯点摄影

诗意的想象 | 水岸竹云第42张图片

▲旋转楼梯实景照片 © 纯点摄影

诗意的想象 | 水岸竹云第43张图片

▲旋转楼梯构造 © 建识设计



07 水天一色

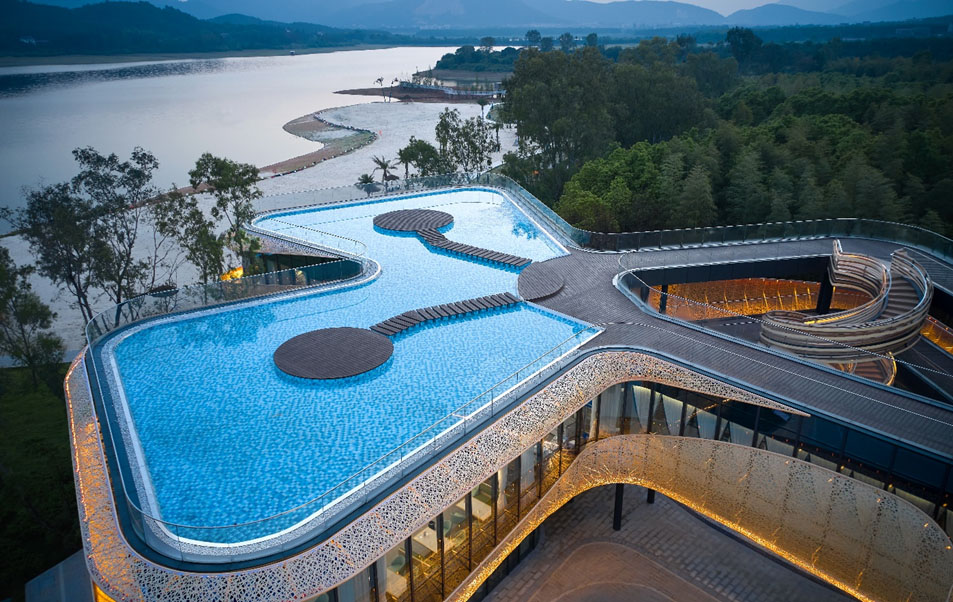

二层屋面露台设置了无边界景观水池,当游客伫足远眺,水池与湖面融为一体,直至水天一色的远方。

诗意的想象 | 水岸竹云第44张图片

▲屋面水池 © 纯点摄影

诗意的想象 | 水岸竹云第45张图片

▲屋面水池 © 纯点摄影



08 功能布局


游客中心分散式的体量,分别承载了接待、餐饮、会议、VIP会所等功能。接待大厅布置在可达性最佳的西南角,景观最好的西北角作为餐饮功能使用,后勤位于私密的东南角部,VIP会所布置在顶层,最大化湖面的景观价值。

诗意的想象 | 水岸竹云第46张图片

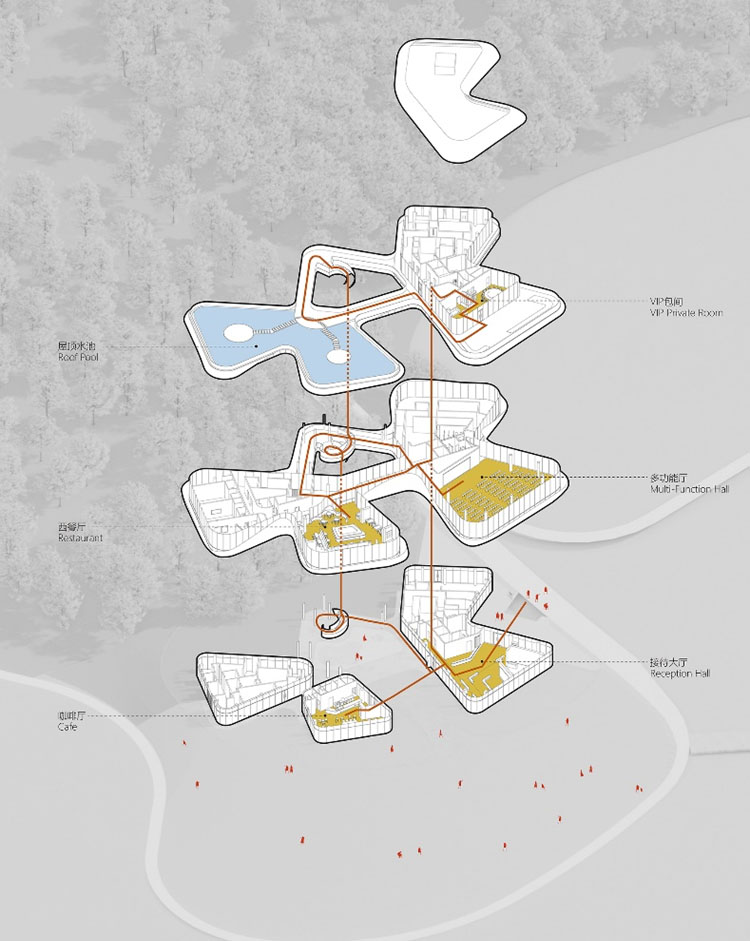

▲流线和功能分析图 © 建识设计

诗意的想象 | 水岸竹云第47张图片

▲首层平面图  © 建识设计

诗意的想象 | 水岸竹云第48张图片

▲二层平面图  © 建识设计

诗意的想象 | 水岸竹云第49张图片

▲三层平面图  © 建识设计

诗意的想象 | 水岸竹云第50张图片

▲剖面图  © 建识设计



09 水岸竹云

设计师把建筑作为了一种“诗意的想象”,采用了“水岸竹云”的设计概念,使建筑以一种柔化的形态融入山林湖水,成为自然本身的一部分。那些清晨弥漫在湖面的云和雾,它们幻化为漂浮在空中的建筑,而建筑,反而退隐为岸边的浮云。


项目名称:白鹤湖游客中心
项目类型:建筑设计
建设单位:江西国贵文旅发展有限责任公司
项目地点:江西省贵溪市白鹤湖景区
建筑方案设计:建识(北京)设计咨询有限公司
项目建筑师:杨金昂
设计团队:黄川汇,王震东,张正,王会娟
建筑面积:3620㎡
建成时间:2023年6月
摄影师:曾江河


来源:本文由建识(北京)设计咨询有限公司提供稿件,所有著作权归属建识(北京)设计咨询有限公司所有。
