本文转载自公众号一起设计,未经授权不得二次转载

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第1张图片


前言
# PREAMBLE #


#全木结构#

普通的城市综合体一般都是钢筋混凝土结构,而木结构综合体,则是以木结构体系为主,单纯由木材或主要由木材承受荷载的结构,并通过各种金属连接件或榫卯手段进行连接和固定的建筑。

最近,位于瑞士北部就完成了一栋全木结构的综合体大楼。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第2张图片


这个综合体大楼项目名为「Sara Kulturhus」,占地面积为 3000㎡,楼高近 80 米,共 20 层,由 White Arkitekter  设计。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第3张图片


它是一栋集剧院、画廊、公共图书馆、会议中心屋顶温泉和一个 4 星级酒店为一体的文化中心,也是目前为止世界最高的木结构综合体建筑。


01
ARCHITECTURE
建筑设计


因为瑞典北部的城市全被茂密的森林围绕,考虑到这种得天独厚的优势和该地区的木材运用的历史,设计师选择了全木结构来设计整个建筑,这也是对传统建筑的一种致敬。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第4张图片


在建造之初,White Arkitekter 在当地的木材工厂采购了大量木材,并与结构工程公司 Florian Kosche 合作开发了预制交叉层压木材 ( CLT ) 单元模块,这样的木结构建筑预计使用寿命至少为 100 年,也是可持续设计和建筑的榜样。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第5张图片


大楼底部由多个矩形体块堆叠在一起,充满几何美▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第6张图片


实木外立面的处理手法让整个新建筑显得很原生态▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第7张图片


为了吸引更多人的视线,设计师在大楼上部分的胶层压木框架结构外又增添了一层封闭的玻璃外墙,这样不光能让在街道上的人清楚看到内部的建筑结构,也让大楼看起来也更具现代化。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第8张图片


位于楼中的人,也有足够的视野欣赏城郊美丽的森林▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第9张图片


全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第10张图片


全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第11张图片

△东立面

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第12张图片

△南立面

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第13张图片

△西立面

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第14张图片

△剖面图


建筑模型▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第15张图片


大楼施工过程▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第16张图片



02
INTERIOR DESIGN
室内设计


大楼内部拥有 6 个剧院、1 个图书馆、2 个画廊、拥有 205 个房间的酒店、会议中心、餐馆、屋顶露台酒吧和温泉房,且所有的柱、梁都是由实心的木材制成。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第17张图片

△一层平面

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第18张图片

△二层平面

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第19张图片

△三层平面

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第20张图片

△四层平面

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第21张图片

△九层平面

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第22张图片

△二十层平面


室内路线规划▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第23张图片

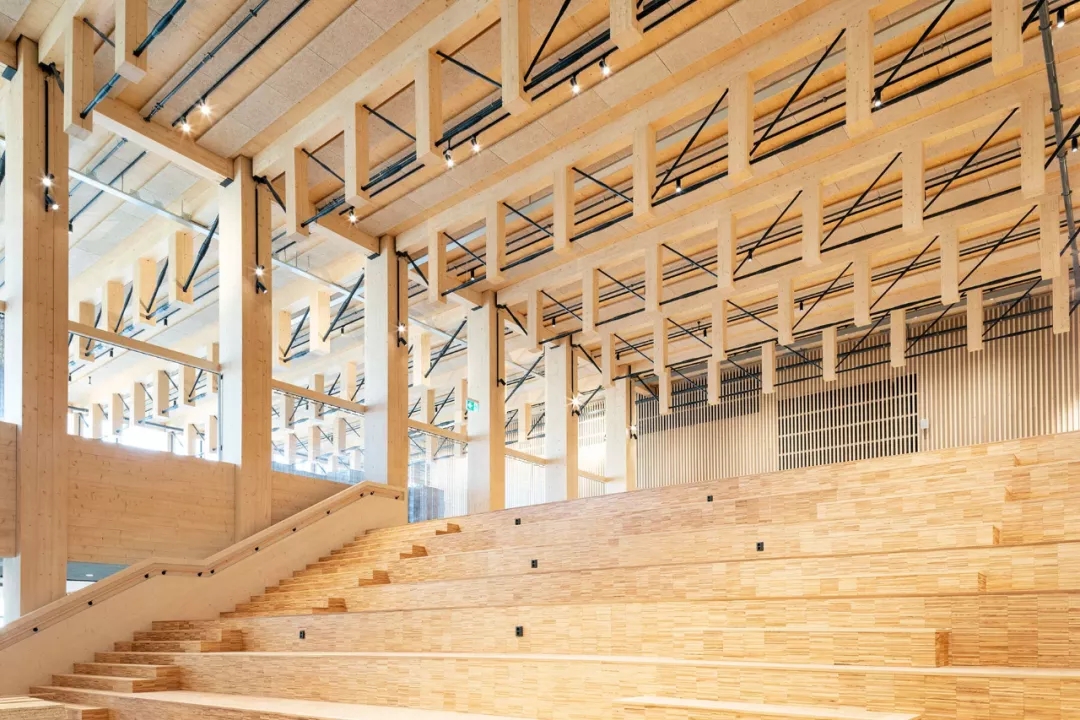

进入室内映入眼帘的是一个被称为「文化楼梯」的宽阔木楼梯,该楼梯作为文化中心的中央枢纽,将娱乐、市政和企业功能室等多个区域联系在一起,游客们甚至还可以把它当成休息区,坐在这里休息。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第24张图片


全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第25张图片


室内效果图▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第26张图片


全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第27张图片


楼内墙面设计采用竖向的条木按一定规律呈下窄上宽的间隙依次排列,很有立体感。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第28张图片


墙面细节▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第29张图片


南入口的大堂空间设计极具张力,不管是材质还是色彩都融合的恰到好处▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第30张图片


全木结构的电梯井▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第31张图片


由于楼板、柱子、横梁,甚至电梯井,完全是由实木构成,因此相对于由混凝土和钢制成的大楼,施工时间更快。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第32张图片


全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第33张图片


项目功能的多样性使得建筑师探索出一系列实木建筑的创新方案,以应对跨度、灵活性、声学和整体静力学等方面的挑战。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第34张图片


例如,高层的酒店是由堆叠在两个 CLT 电梯核心之间的预制实心交叉层压木材 (CLT) 体积模块建造的,而低层建筑由胶合木柱和梁以及 CLT 的核心和剪力墙构成。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第35张图片


天花的木结构利用结构螺钉咬合固定,形成系统保证大楼的稳固,保证安全问题。

White Arkitektur 的合伙人罗伯特·施密茨(Robert Schmitz)解释说,这样设计能更好的保证大楼的稳固性,使木材更好的承受压力,木材用于承受压力,而钢则用于承受张力。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第36张图片


框架的建筑构件由瑞典生产商  Martinsons  生产,结构紧固件来自瑞典 Gunnebo 的 Gunnebo Fastening Systems。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第37张图片


为了保证空间具有极大的灵活性,活动墙壁既能够扩大空间又能够将房间按不同功能分隔。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第38张图片


暴露的管道设计也成了一种引人注目的焦点▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第39张图片


安全通道的楼梯,扶手和踏板同样是全木结构▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第40张图片


全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第41张图片

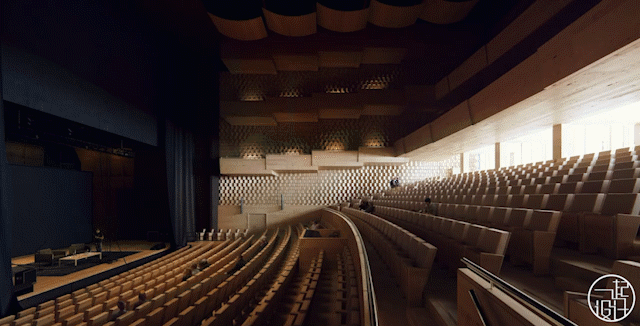

Sara Kulturhus 中的剧院,可用于举办音乐会、表演和各种活动,最大的一个剧院最多可容纳 1200 人就坐和 1500 人站立。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第42张图片


剧院的墙面都做了特殊处理,利用不规则的三角形木块铺满整个剧院的墙壁,既能起到装饰作用,又有很好的吸音降噪功能。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第43张图片


墙面细节▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第44张图片


全木结构的图书馆,将墙与书架结合,利用好每一处空间能容纳更多的书籍▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第45张图片


拥有全景视野的餐厅▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第46张图片


4 星级的酒店共有 205 个房间,410 张床位,所有的房间都是在工厂提前预制的,再运输到现场组装▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第47张图片


酒店房间定制过程▽

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第48张图片


尽管人们普遍认为木材容易燃烧,但事实并非如此,因为它使用的是胶合层压木材,只有在长时间在火焰中才会燃烧,耐火性高达 2 个小时。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第49张图片


这样的木结构综合体建成,是对当今地产建筑行业的一次实践,也是可持续发展的典范之作。

全球最高木结构综合体曝光,20层80米高,酒店、剧院、餐厅、温泉、图书馆全都有第50张图片
