本文转载自公众号一只建筑精,未经授权不得二次转载

这年头的大学,连健身房都要卷?第1张图片


小胖友们!今天,你锻炼了吗?

这年头的大学,连健身房都要卷?第2张图片


当你还在为今天到底去不去健身房而纠结的时候,有没有想过,也许有一天,不出校门,不用办卡,就可以轻松享受健身房的待遇!

这年头的大学,连健身房都要卷?第3张图片


也就是说,没错!你再也逃不了了!

在处处内卷的今天,这所大学连健身房都不放过,立志要成为大学校园里健身体验最佳的。甚至被纽约市前市长 (Michael Bloomberg )视为成功实施反肥胖和健康计划——“主动式设计”战略的典范。

传统校园一般由多栋建筑组成,常处于郊区,占地辽阔。国内占地最多的大学校园西北农林科技大学足足有45262亩(校园面积5914亩)。

这年头的大学,连健身房都要卷?第4张图片

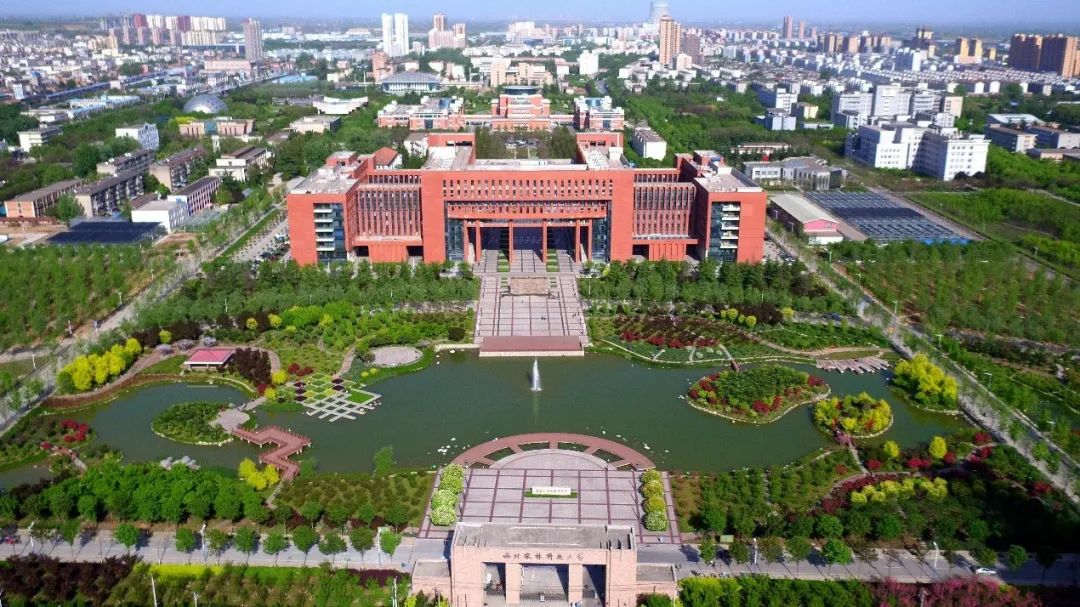

▲传统平铺校园 - 西北农林科技大学

而今天我们的主角,相比于传统校园,本项目土地面积极小,故而把传统的平面校园转换成了垂直校园。


0. 项目需求和背景

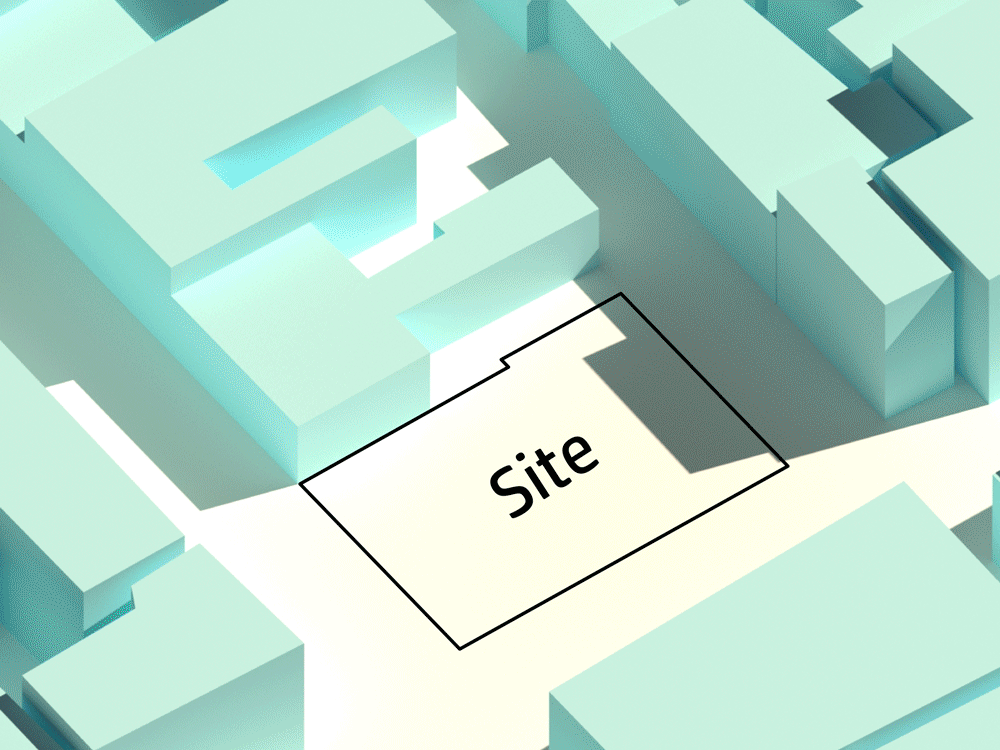

建筑位于美国纽约,在寸土寸金的市中心规划建造一栋新型都市校园。由于学校规模不断扩增,需要实体校园。

这年头的大学,连健身房都要卷?第5张图片

▲纽约 - 来自百度

这座 16 层高的大学中心设有设计工作室、实验室、跨学科教室、大学主图书馆、9 层的学生宿舍、800 个座位的礼堂、咖啡厅以及满足学生活动所需的灵活学术与社交空间。

同时项目面临着以下几个问题:


交流问题

响应学校对最先进的跨学科空间日益增长的需求,促进跨学科学生间的交流。


土地面积问题


这年头的大学,连健身房都要卷?第6张图片

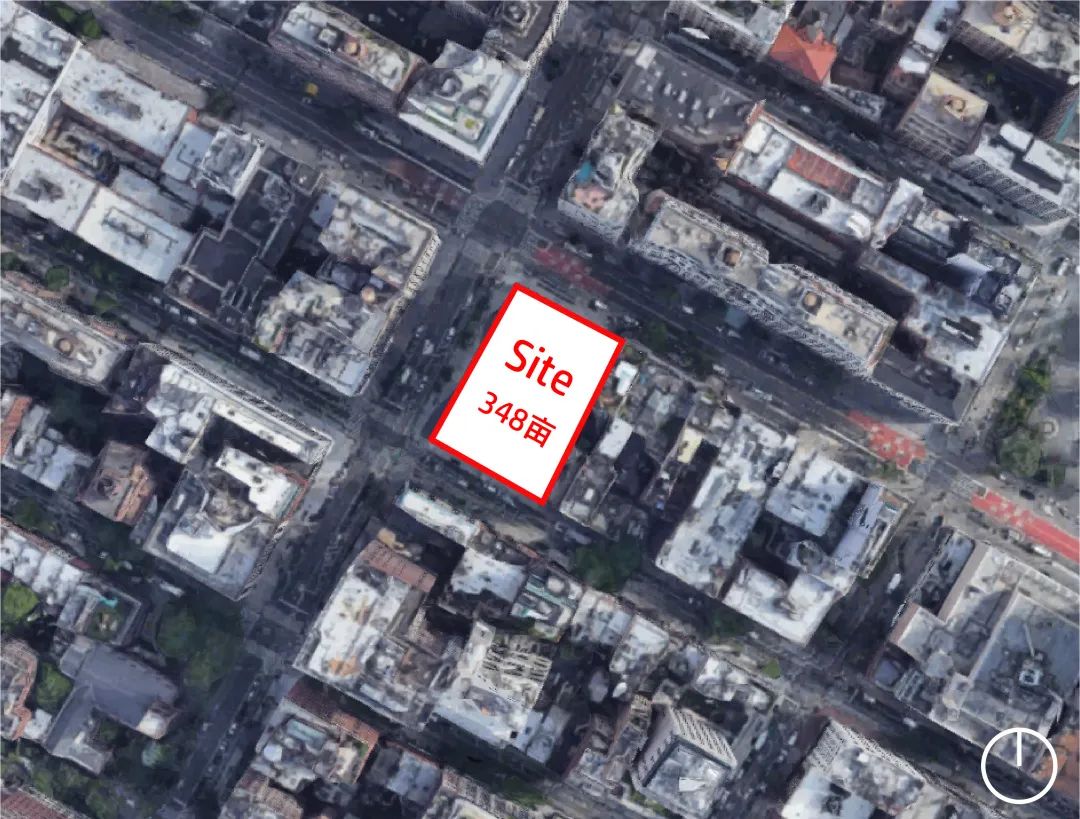

相比于传统校园,本项目土地面积仅为348亩,故而建筑被设想为建筑内的校园,意在改变传统的大学环境。


3. 限高问题


项目规划建造一栋16层的建筑。

这年头的大学,连健身房都要卷?第7张图片


又由于纽约市的《建筑分区条例》对建筑高度的控制,即规定的建筑位于街道线上可以建造的最大高度开始,以一定的斜率向街道内倾斜,演变成一个“天空曝光面”(Sky Exposure Plane)的指标。而我们建筑街道的最大高度是27米。

让我们先记住这三个问题,一起看看建筑的生成过程。


1. 功能划分

生活和餐饮空间的优先级最低,所以可达性也可以最低,所以放在最上面。

这年头的大学,连健身房都要卷?第8张图片


学习空间的优先级最高,所以可达性也要最高,因此需要放在最下面。

这年头的大学,连健身房都要卷?第9张图片


社交空间优先级虽然高,但是这毕竟是学校,所以只能作为学习空间的附属存在。

这年头的大学,连健身房都要卷?第10张图片


最后,规划了部分商业空间对外租赁。


2. 空间规划

生活空间

这年头的大学,连健身房都要卷?第11张图片


首先放置宿舍,由于27米以上的建筑面积需要缩小,而宿舍需要容纳600名学生居住,所以8-16层就设计为宿舍。

这年头的大学,连健身房都要卷?第12张图片

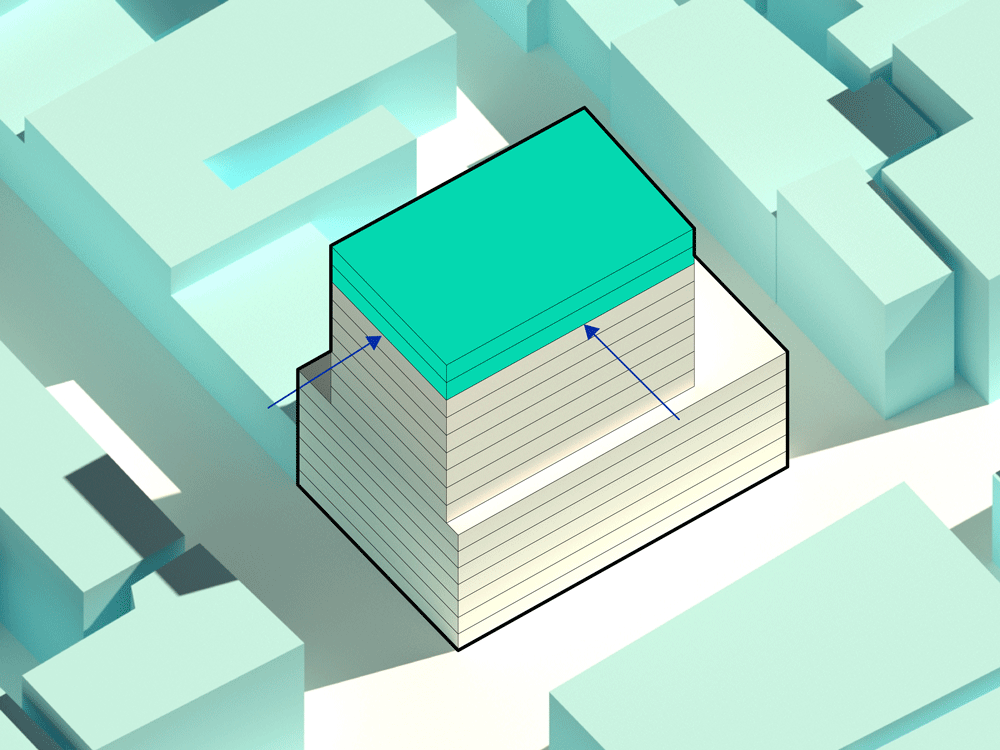

于是配套的设备就放置于宿舍层的顶端,并进一步缩小面积,形成“天空曝光面”。


学习空间

学习空间对层高要求较低,并且高峰期人数也没有这么多,那么就将其置于2-5层。

这年头的大学,连健身房都要卷?第13张图片

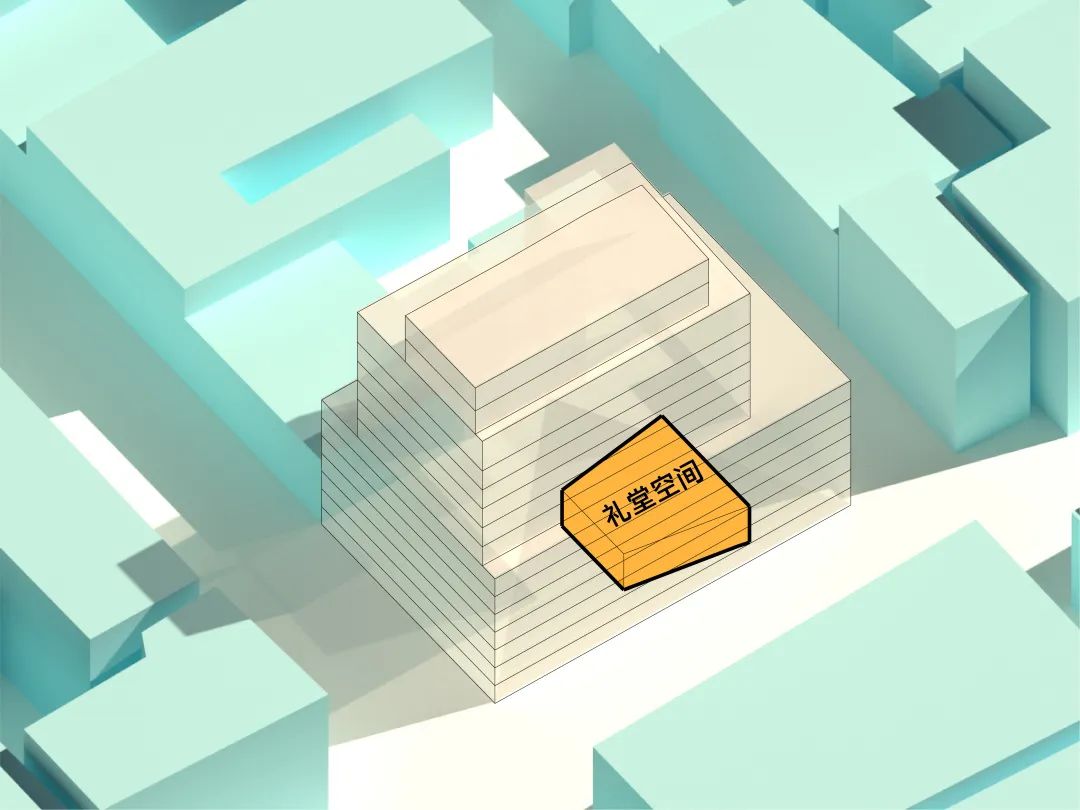

礼堂空间是一个死板的空间,必要得达到相应的高度与面积,而且这是一个800人的大礼堂,所以其可达性必须是最好的,不然早上上课高峰期,交通通行会很麻烦,我们首先将礼堂放置于底层,并且入口处朝向建筑的主入口。

这年头的大学,连健身房都要卷?第14张图片


这年头的大学,连健身房都要卷?第15张图片

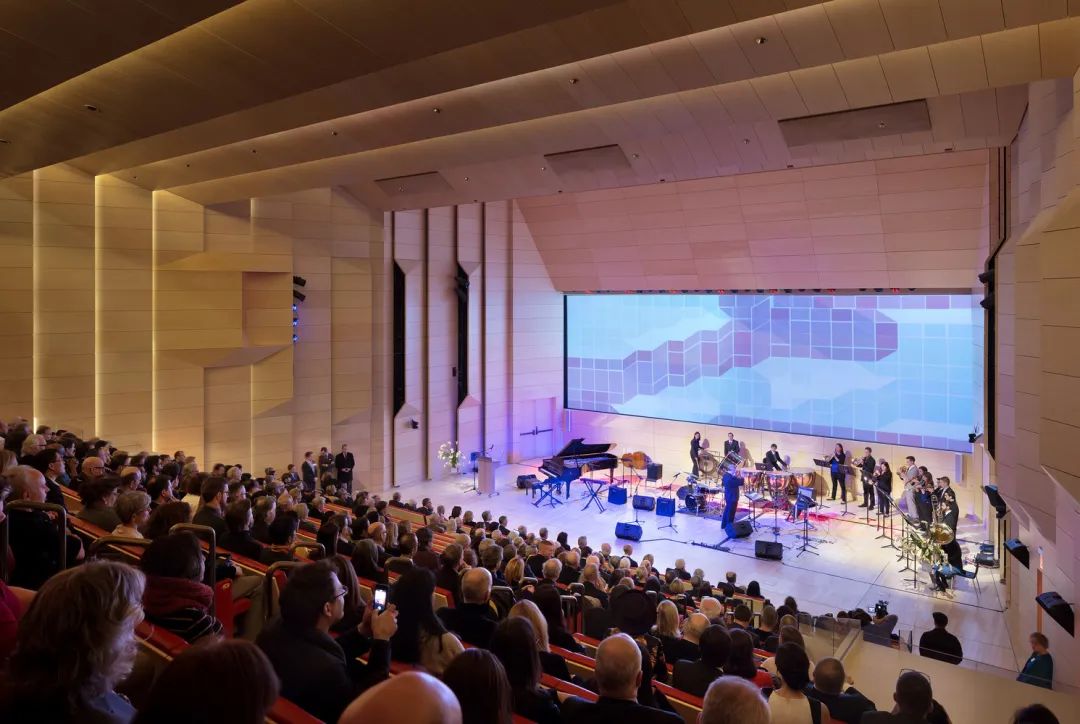

▲礼堂空间 - 新学院大学中心

为了方便大家使用图书馆,我们就将其放置在建筑的中央层,这样从宿舍里和教室到达这里的距离就差不多,其次7层开始,建筑就得形成一个退台,那么7层的图书馆就可以多出一个室外交流平台供学生使用。

这年头的大学,连健身房都要卷?第16张图片


餐饮空间

大致的功能空间规划完以后,根据现有的功能配置来看,我们将咖啡厅放置在负1层和7层,分别服务于宿舍楼中的学生和在礼堂上课的学生。

这年头的大学,连健身房都要卷?第17张图片


这年头的大学,连健身房都要卷?第18张图片

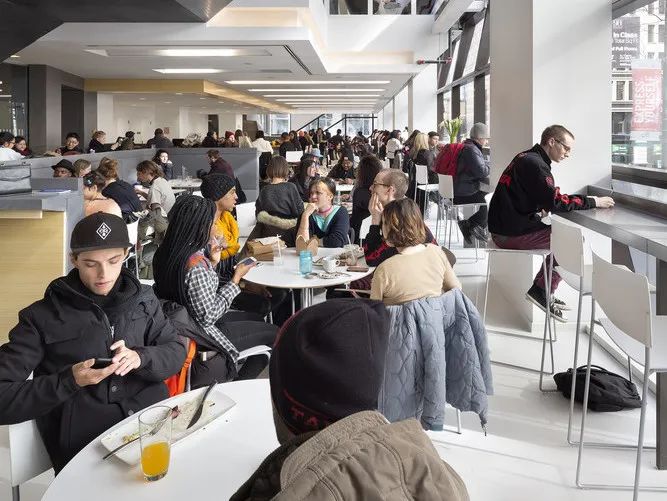

▲餐饮空间 - 新学院大学中心


在2层放置一个280个座位的自助餐厅,以服务学生与老师。


地下室及设备用房

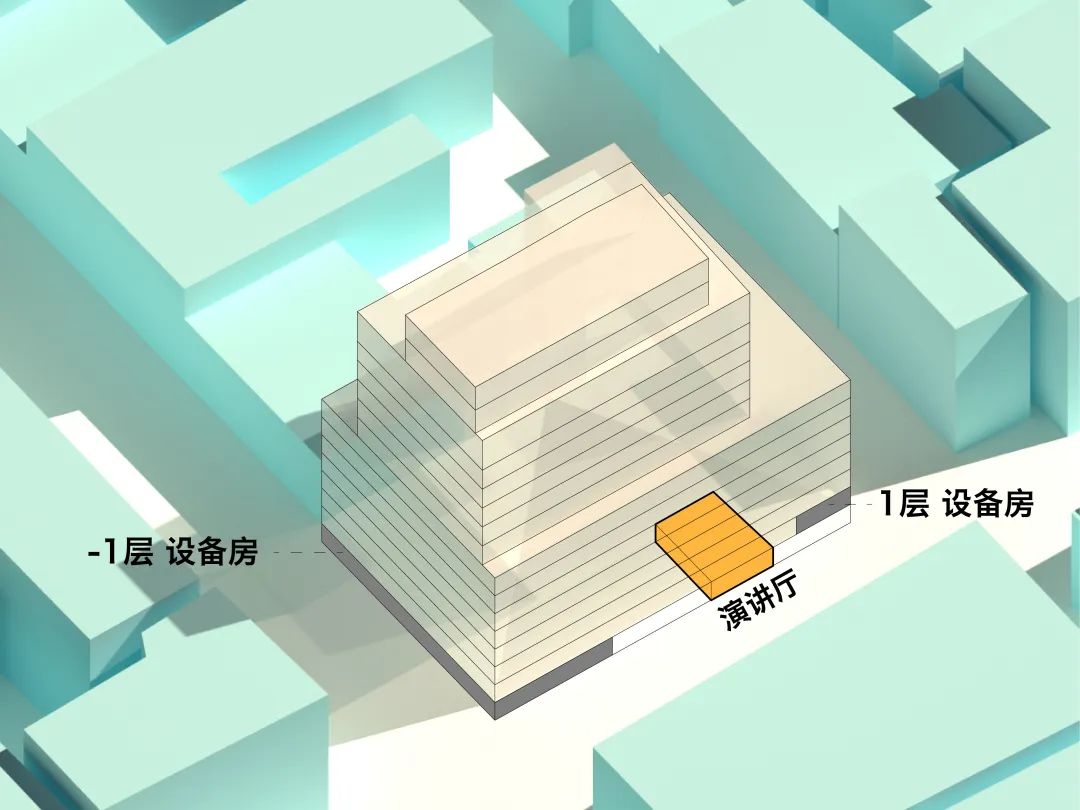

演讲厅(Lecture hall)与礼堂一样,需要很高的可达性,那么只能放置在地下一层。配套的设备房也放置于这一层。

这年头的大学,连健身房都要卷?第19张图片


而一层放置完礼堂、宿舍大厅和零售店,剩下的面积也只够放置垂直交通和厕所和一些设备空间。


零售空间

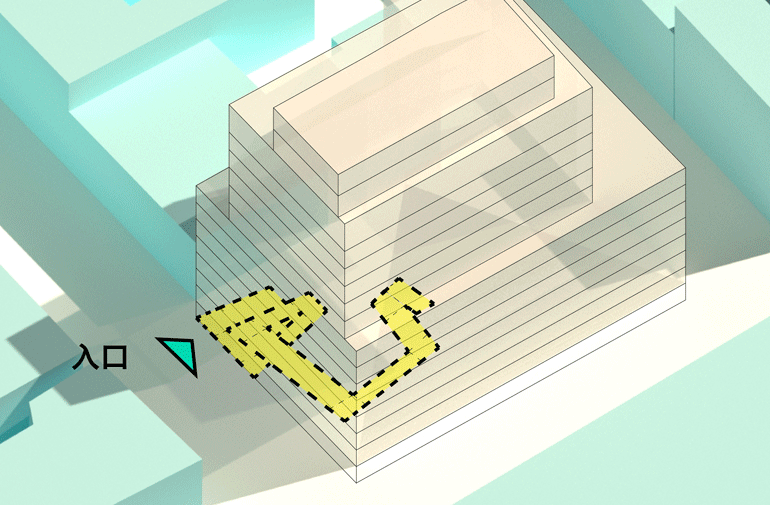

建筑的东北方,面向第14大道,院方规划了零售店,而建筑的东面与其他建筑接轨,所以建筑的主入口就放置在了建筑的西南角。

这年头的大学,连健身房都要卷?第20张图片


这年头的大学,连健身房都要卷?第21张图片

▲一层零售空间及主入口 - 新学院大学中心

3. 交通系统——社交空间

为应对最核心的交流问题,促进跨学科学生间的交流,项目需要大量的社交空间。——多大的量呢?

要知道这个建筑还被纽约市前市长视为成功实施“主动式设计”战略的典范,这个战略是纽约市反肥胖和健康计划的一部分。所以我们的诉求是:能多走的路绝不给抄近路的机会。

这年头的大学,连健身房都要卷?第22张图片


而另一个现实问题是土地面积紧张,校园功能从平面转向垂直,无疑本项目的重心转向了以楼梯为主的竖向交通系统。那么楼梯又该如何整出花样呢?

这年头的大学,连健身房都要卷?第23张图片


首先,在竖向上建筑师将楼梯系统分为“快速”和“慢速”楼梯。


快速楼梯(宿舍部分)

“快速楼梯”的设置意在满足快速流线的通行需求。主要设置在需求高效通行,对交流要求较低的宿舍交通空间,而且可作为防火楼梯使用;

这年头的大学,连健身房都要卷?第24张图片


这年头的大学,连健身房都要卷?第25张图片

▲宿舍平面及快速楼梯 - 新学院大学中心

慢速+快速楼梯(教学部分)

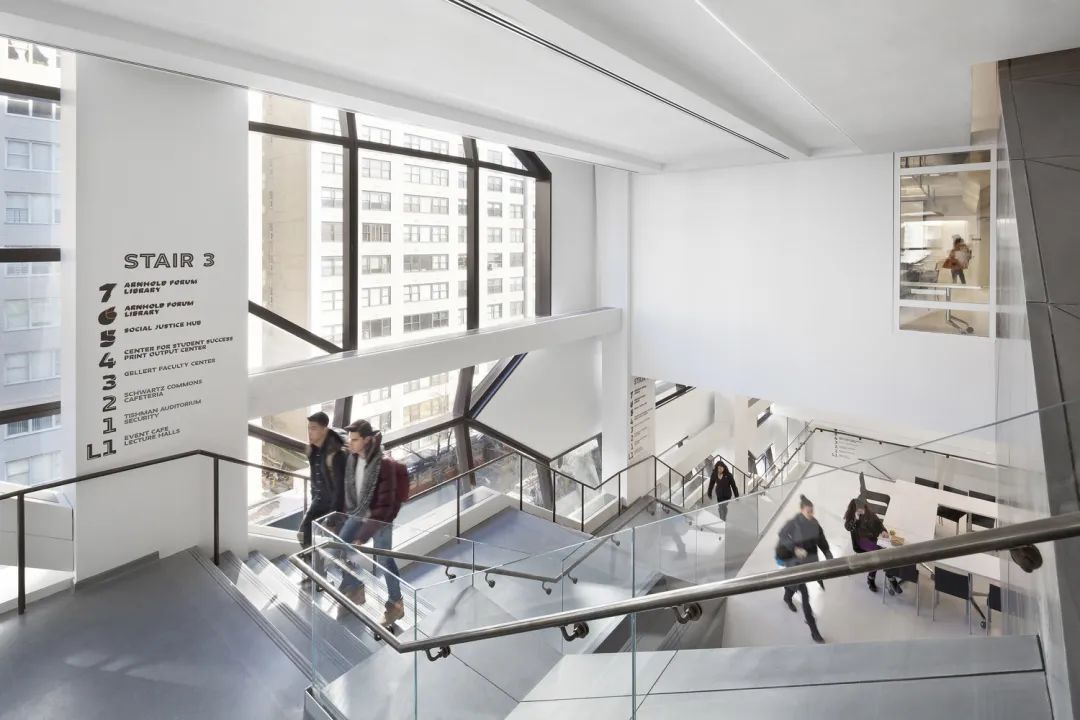

“慢速楼梯”通道比较宽且开放,可以让用户能以更为悠闲的速度在楼层间移动。既鼓励了社交和跨学科交流,还可作为社交空间使用,促进学生和教师的正式与非正式接触,从而支持学术和休闲活动。

由于快速楼梯对于高效通行的不可或缺,在教学部分将“慢速”与“快速”楼梯结合设计。

这年头的大学,连健身房都要卷?第26张图片

▲各层平面上的慢速+快速楼梯系统 - 新学院大学中心

除了与其他建筑接轨的东面,建筑师在其余3个面分别放置了3个不同形式的“慢+快速楼梯”系统。

这年头的大学,连健身房都要卷?第27张图片


① 楼梯位置:放在内部还是外部?

若楼梯放在内部(以交通核形式通高插入内部):此时交通效率高,相应的交通流线短,并不能起鼓励交流的作用。

这年头的大学,连健身房都要卷?第28张图片


若放在外部,则有效拉长了交通流线,使得楼梯的有效距离更长,其中可以存在更多交流空间,促进学生和教师的正式与非正式接触,从而支持学术和休闲活动。因此我们把楼梯放在外部。

这年头的大学,连健身房都要卷?第29张图片


这年头的大学,连健身房都要卷?第30张图片

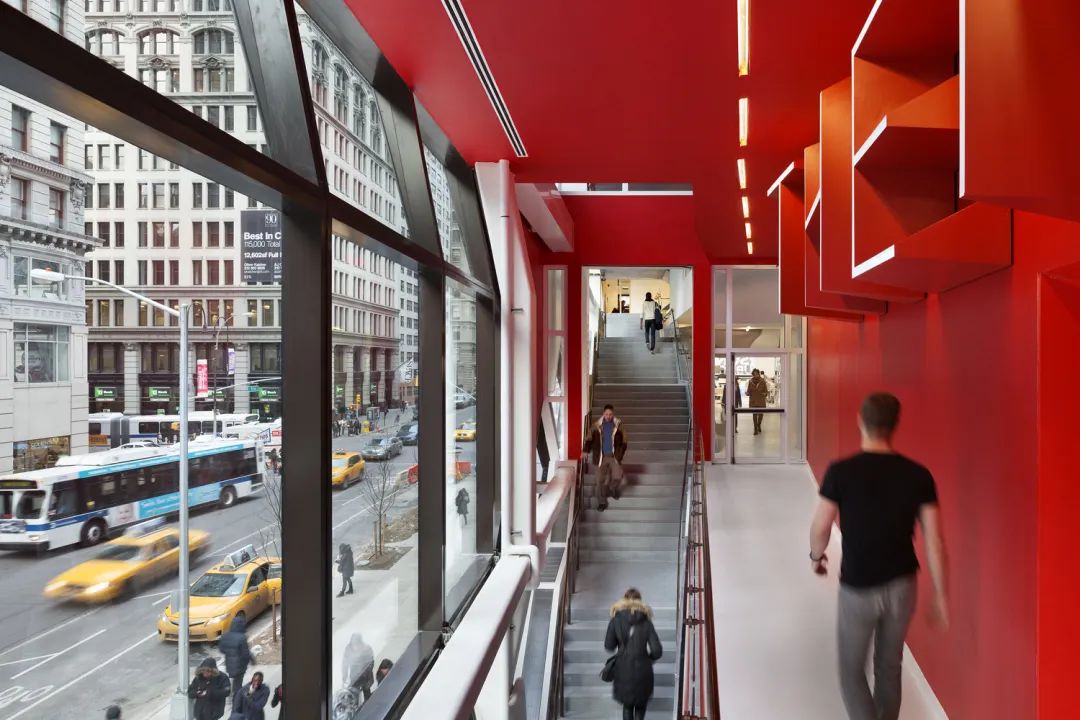

▲放在外部的楼梯 - 新学院大学中心

② 楼梯形式:选择何种楼梯形式?

楼梯形式可以有:双跑、单跑、环绕型,又该如何选择?

——当然是!选流线最长的!

这年头的大学,连健身房都要卷?第31张图片


这年头的大学,连健身房都要卷?第32张图片

▲环绕型楼梯空间 - 新学院大学中心

相比双跑、单跑楼梯,环绕型楼梯增加了流线长度,可以有效解决上述几个问题:增加交流空间,并支持反肥胖计划。


③ 楼梯内部空间:环绕型框出内部空间

环绕型楼梯自然围合和分隔了内外部分的空间。内部空间不作为主要功能空间,只作为公共空间用于沟通交流。四边形的外观加之内部围合区域上部中空的特点,这个空间也被叫作“天空四边形”。

这年头的大学,连健身房都要卷?第33张图片


这年头的大学,连健身房都要卷?第34张图片

▲内部公共空间(天空四边形) -  新学院大学中心

④ 深化设计:楼梯方向——顺着体块再变化

最后我们就可以根据周围的功能空间确定楼梯的变化方向。楼梯周围的空间决定了楼梯的转向以及天空四边形的数量。最后就得到了像这样“错综复杂”的楼梯系统。

这年头的大学,连健身房都要卷?第35张图片

▲以其中一个楼梯系统为例 - 新学院大学中心

这年头的大学,连健身房都要卷?第36张图片

▲楼梯系统与周围空间的关系 - 新学院大学中心


4. 立面设计

紧密编织且专属打造的空间由手工制成的黄铜瓦片覆盖,与楼梯开放交连的组织关系和透过玻璃立面清晰可见的四边形态产生了鲜明对比。

这年头的大学,连健身房都要卷?第37张图片


这年头的大学,连健身房都要卷?第38张图片

▲建筑外立面材质对比 - 新学院大学中心

不过这个造型......倒有点像是被烟头烫过的样子。

这年头的大学,连健身房都要卷?第39张图片


5. 灵活空间和可持续发展

项目方案意在满足美国绿色建筑委员会的 LEED 金级认证,采用了超高效 LED 灯、占用传感器、265 千瓦的热电联产设备和可持续来源的材料,为绿色技术和建筑实践设定纽约市的专属标准。

这年头的大学,连健身房都要卷?第40张图片

▲灵活空间和可持续发展 - 新学院大学中心

这就是由SOM设计的位于美国纽约的新学院大学中心。

最后让我们来看看建筑生成的全过程。

这年头的大学,连健身房都要卷?第41张图片



结尾


在城市化进程越来越快的今天,各大城市的中心地段的地皮是越来越少,可谓是寸土寸金,要在极其有限的空间里要满足人们日益增长的需求,那么垂直向的设计发展便成为了建筑师们的前进方向,这也为人类拓展了崭新的生活方式和空间利用形式!

这年头的大学,连健身房都要卷?第42张图片

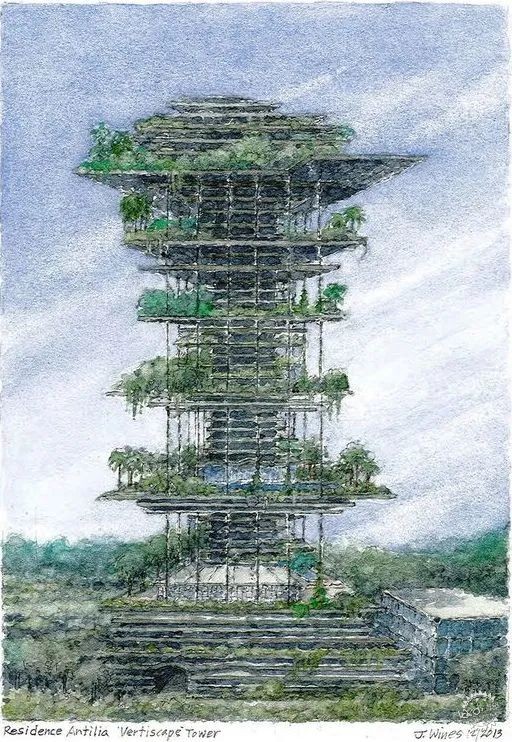

▲ Antilia ‘Vertiscape” Tower proposal (2003) © SITE
