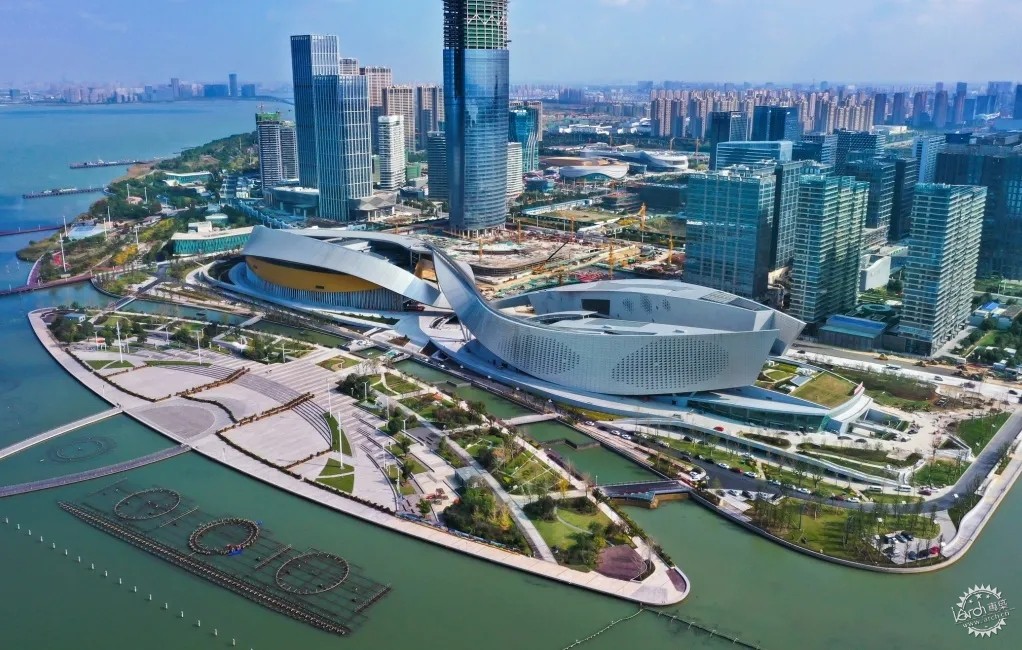

苏州湾文化中心坐落在太湖之滨、毗邻太湖新城中央商务区，预计将于今年12月开幕。这座现代化大型综合体以夺目的“双飘带”建筑造型树立了湖区时代的文艺新典范。

奥雅纳自2014年参与项目，我们与普利兹克奖得主、建筑大师包赞巴克合作，提供创新的结构和幕墙一体设计，巧妙呈现独具一格的公共空间，实现了这座苏州乃至长三角地区的新文化地标。

© 苏州市吴江城市投资发展有限公司 / 中建三局集团公司

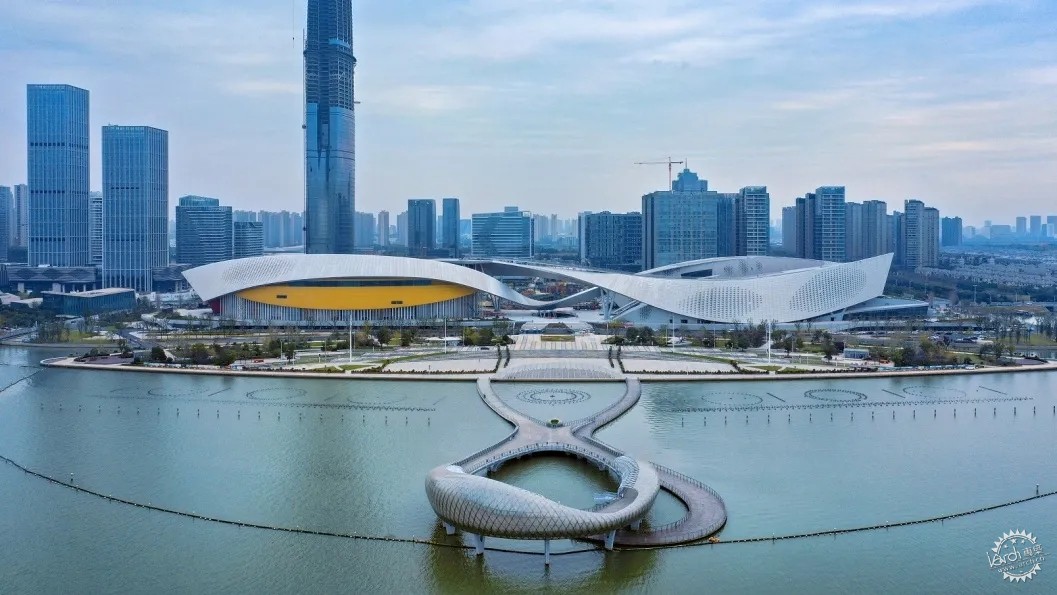

苏州湾文化中心总建筑面积逾22万平方米，由苏州湾大剧院及吴江博览中心两大建筑群组成，集大剧院、博览中心、会议中心、IMAX影院及商业等功能于一体，灵动交织的“双飘带”曲面象征苏州丝绸和昆曲水袖，将各大场馆有机融合在一起。

© 苏州市吴江城市投资发展有限公司 / 中建三局集团公司

苏州湾文化中心标志性场馆

左
苏州湾大剧院
容纳1,600座位的大剧场、多功能舞台、小剧场、I-MAX影院及商业服务设施

右
吴江博览中心
包含展览馆、博物馆、会议中心等功能空间

© 苏州市吴江城市投资发展有限公司 / 中建三局集团公司

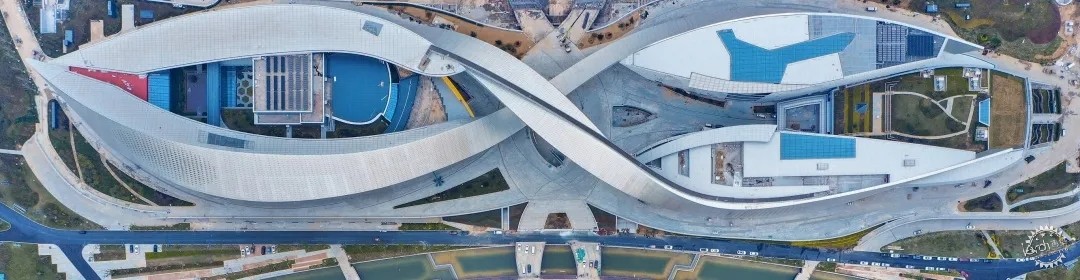

高低两条钢结构飘带交织成极具标志性的建筑特征，既是大剧院的屋顶，也是博览中心的侧壁。

奥雅纳助力实现“双飘带”结构的两项全国第一：高位飘带最大跨度达100米，开创国内之最；低位飘带长度达370米，也是国内最长的钢结构飘带。两条飘带集人行天桥和观景台于一身，人们可以由大厅内电梯直达或从外部坡道攀登，漫步于飘带之上，一览太湖新城风光。

© Arup

为充分展现设计意念并确保结构韧性，奥雅纳为项目创新设计“脊桁架”串联“三角形空间管桁架”的空间弯扭管桁架体系，这一体系有效解决了结构整体稳定性、效率及风致舒适度等挑战，同时显著减少了结构钢用量。

© Arup

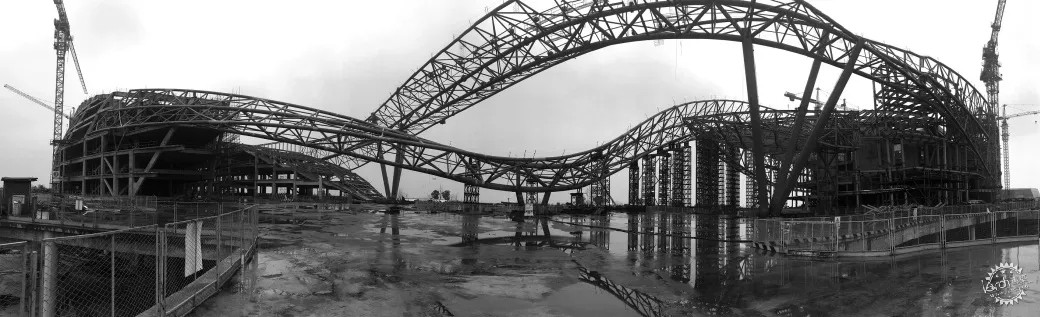

建设中的双飘带结构

© Arup

© Arup

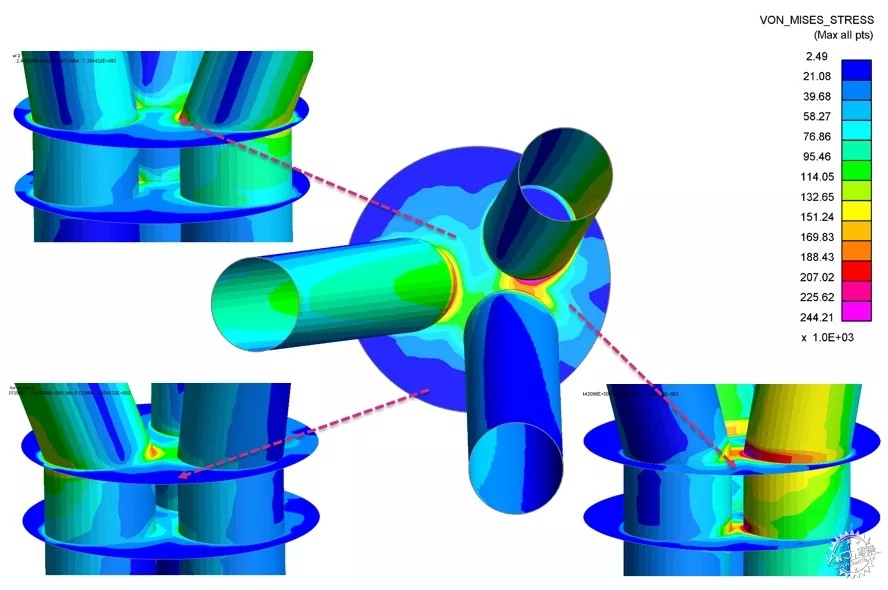

三叉钢柱支撑

为兼顾建筑美观与结构安全，我们以三叉柱（三根圆钢管）支撑飘带，项目突破常规做法、创新提出三根圆形钢柱各自独立下插至4.1米直径的圆形混凝土柱内，提高结构效率和可实施性，也是国内首创多根钢柱并联的圆形混凝土柱。

为满足博物馆的展览需求，博物馆内各功能场馆的空间设计较为私密，6层楼高的共享大厅则贯穿整座博物馆，将各展区连通成一体。

© 中建三局集团公司

© Arup

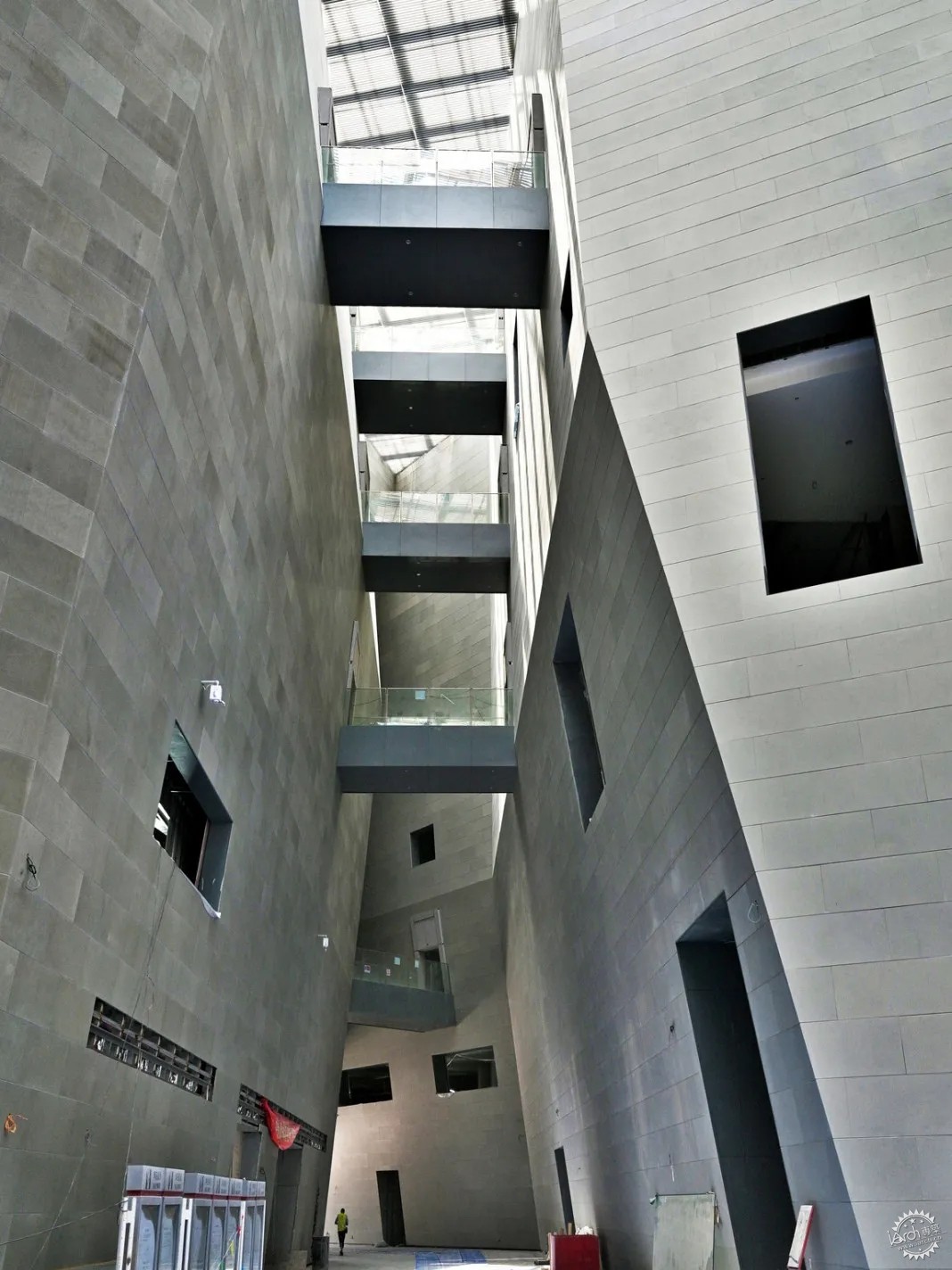

我们在共享大厅斜墙设置隐藏的结构，支撑博物馆、采光顶结构和馆内3个空间的连桥，在自然光线下呈现出峡谷般壮观的空间效果，为公众营造一流的场馆体验。

© Arup

© Arup

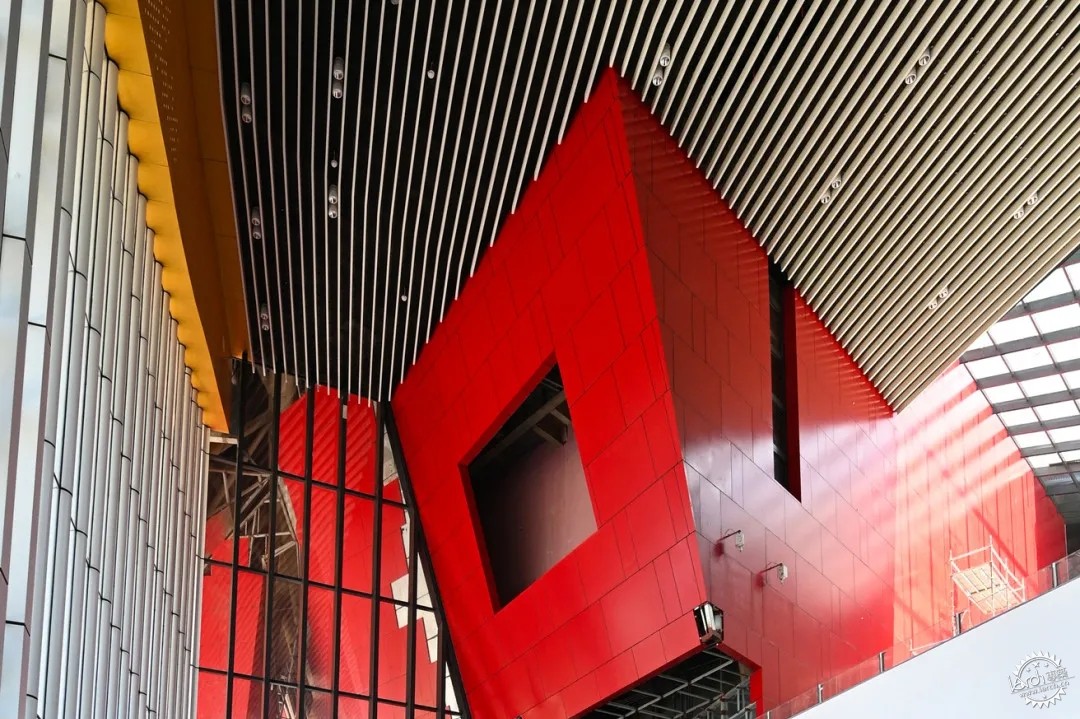

IMAX影院结构设计配合外立面倾斜角度设置斜柱，巧妙达成建筑美学，并最大化内部空间

奥雅纳运用巧思及创新，实现了IMAX影院“盒中盒”的嵌套结构；并且高度契合大剧院国际标准的演出设施及舒适度要求，设置了三层看台（其中两层超大悬挑看台），为观众打造极佳视听体验，同时最大化室内使用空间。

© Arup
建设中的华东最大剧院，容纳1,600座位及国际标准的演出设施

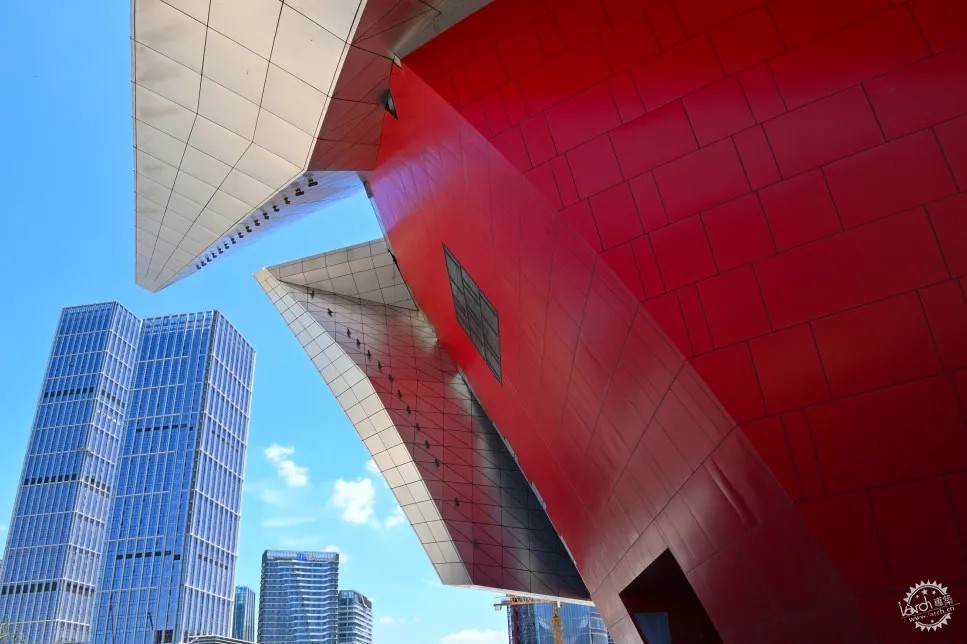

飘带立面设计采用反射及金属质感显著的阳极氧化铝板，明亮的建筑表面辉映湖光天色，呈现出极具时代感的建筑形象。

© 苏州市吴江城市投资发展有限公司 / 中建三局集团公司

由于飘带结构复杂，我们运用Rhino + Grasshopper参数化技术优化幕墙铝板分格，匹配下方结构分段要求和繁复的角度变化。通过双曲飘带结构形态与外饰铝板的组合调整，满足建筑美学和施工合理性的双重要求。

© Arup

© Arup

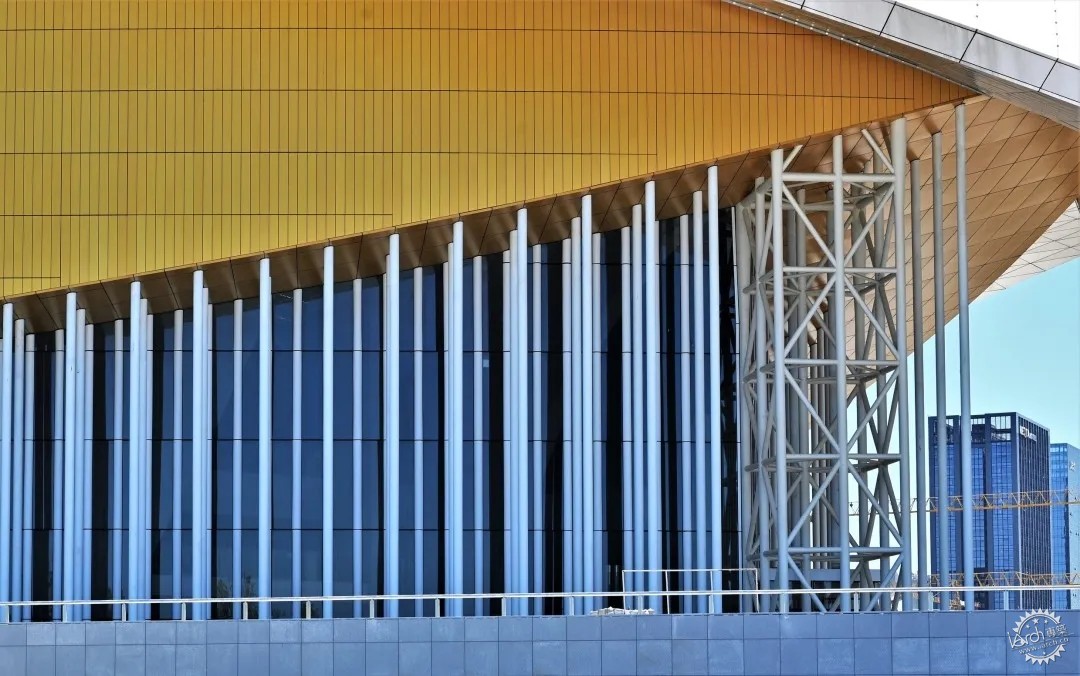

歌剧院西南立面设计则采用三列竹状细柱，仿若环绕音乐厅的竹林，呈现出“通而不透、光影帘幕”的视觉美，并且随着视角转换，让建筑展示多变的风貌。

© Arup
立柱下端“轴向可伸缩刚性连接节点”
（左）竖剖图 /（右）横剖图

奥雅纳结构及幕墙一体化团队设计了“轴向可伸缩刚性连接节点”，既满足建筑外观要求，也提高了幕墙龙骨的跨度，减小幕墙系统的重量。这项设计荣获江苏省土木建筑科技奖二等奖。

© 苏州市吴江城市投资发展有限公司 / 中建三局集团公司

© 苏州市吴江城市投资发展有限公司 / 中建三局集团公司

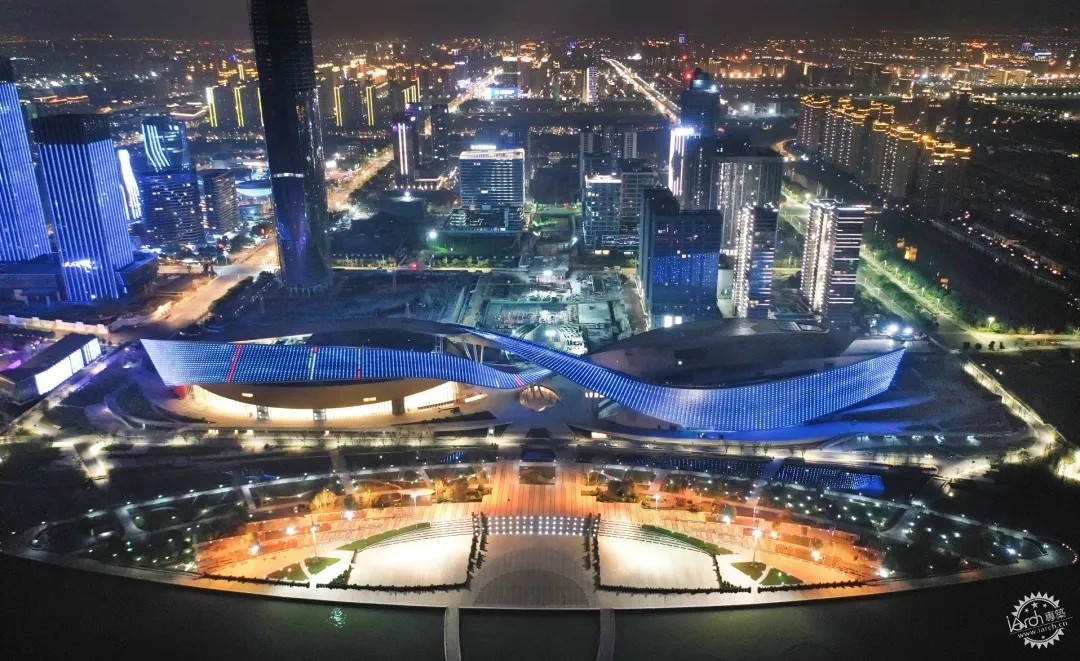

苏州湾文化中心的落成为太湖之滨构筑了全新的视觉焦点和文艺典范。由结构和幕墙一体设计而成的“双飘带”交织着建筑美学与功能特色，各类演艺场馆更将为公众开启优质的人文生活空间。

© Arup
张志强（Penny）
奥雅纳董事 | 华中大区建筑业务负责人

© 苏州市吴江城市投资发展有限公司 / 中建三局集团公司

项目信息

项目客户/ 苏州市吴江城市投资发展有限公司
建筑设计 / Christian de Portzamparc
结构和幕墙 / 奥雅纳 Arup
景观设计 / Régis Guignard
声学设计 / Xu Acoustique
执行建筑师 / 中衡设计集团股份有限公司
主承建商/ 中建三局集团有限公司
