本文转载自公众号LAC丨ArchStudio,未经授权不得二次转载

不会GH却向往逼格十足的数据分析图?第1张图片


HELLO各位小伙伴,又到了和大家见面的时候啦~

不知道大家是否有这样的苦恼,看着别人的数据分析图,信息量满满,高端大气上档次,可一问得知出自GH,顿觉无望,恨自己没有好好学好GH啊!

可是,不会GH就真的和这样的图纸彻底无缘了么?制图教室这次就要给大家来个实例,看看不用GH如何来实现同样的图面效果~

这次教程的项目旨在利用河北雄安当地丰富的地热资源,结合天气将建筑与地热采集设备相结合,形成一个大型的机械装置。因为项目的核心就是能量之间的互相转换应用,从而使得建筑整体能够实现能源循环。因此对于气象数据的分析就非常的重要。

而为了与整个方案循环的概念相呼应,这里在制作数据分析图的时候,采用了圆形的图表。同时将几种气象数据叠加在一张图纸中,使得最后的图纸看起来更加直观清晰。

话不多说,我们直接进入正式的教学环节。


STEP 1
底图表格制作


图表中显示的是一整年的数据,因此为了减少工作量,可将圆环拆分为4个扇形进行绘制,最后统一拼合。

1.在rhino中先画一个圆,并以圆心为中心画两条垂直线,将圆分为四等分。

不会GH却向往逼格十足的数据分析图?第2张图片


2.用rhino中的divide功能将其中一条线等分,形成若干个辅助点(点的数量根据数据自定),并以此点到圆心的距离为半径画圆,因为最后的图表是扇形所以不展现的部分可以不用画。

不会GH却向往逼格十足的数据分析图?第3张图片


不会GH却向往逼格十足的数据分析图?第4张图片


3.选中刚刚等分的那条线,通过ArrayPolar 命令使其在扇面中环形列阵。

不会GH却向往逼格十足的数据分析图?第5张图片

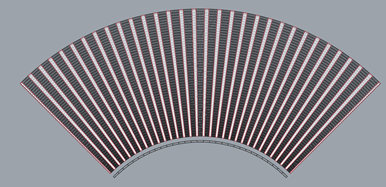

4.剪切掉多余的线,得到扇形表格。为了使后期表格底色更为丰富,先绘制好日期的风格框,并将线条进行分割,使后期填色使更为方便。(绘制思路与上面相似,先绘制一块,然后通过环形列阵得到多个)

不会GH却向往逼格十足的数据分析图?第6张图片


5. 将得到的线稿导入AI中进行深化,修改线条与底色。最后将扇形复制与旋转形成一整年的圆环。

不会GH却向往逼格十足的数据分析图?第7张图片


6.用AI将月份、日期、温度、辐射等刻度数据标注在图表中。

不会GH却向往逼格十足的数据分析图?第8张图片



STEP 2
描绘数据

将气象数据转化为图表的形式。

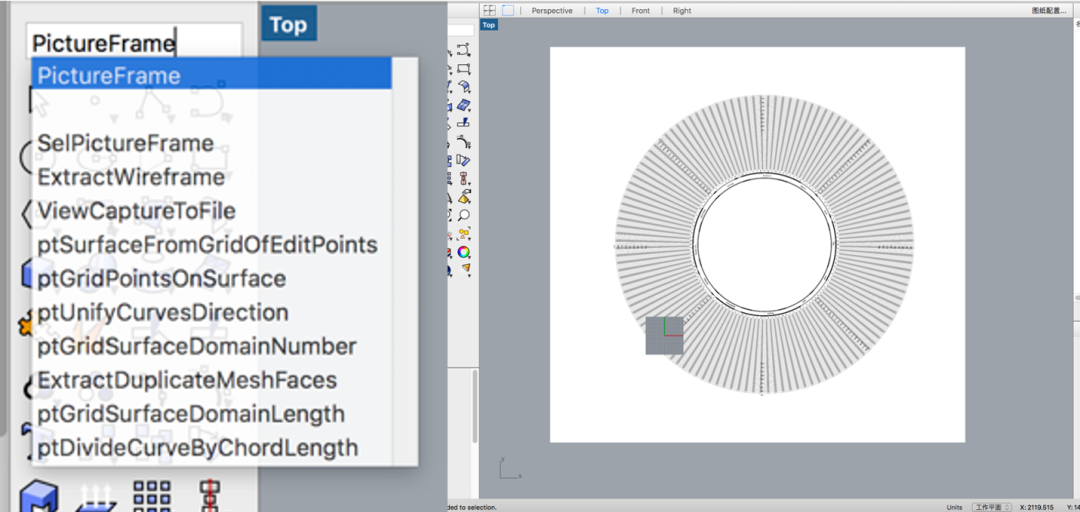

1. 在rhino用PictureFrame命令加入之前做好的表格,作为标注数据的辅助。

不会GH却向往逼格十足的数据分析图?第9张图片


2.结合数据与表格,通过手动标注连接,形成曲线和线群

不会GH却向往逼格十足的数据分析图?第10张图片

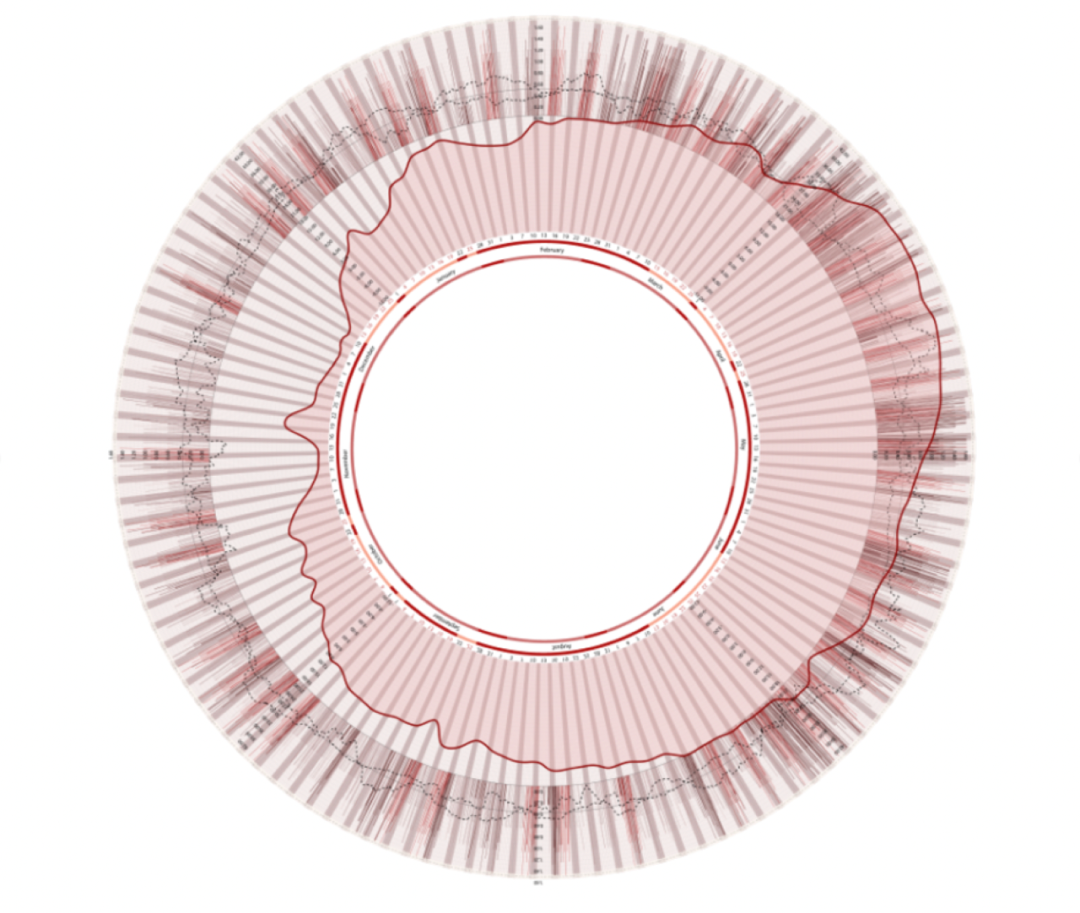

3. 将得到的不同内容的曲线进行调节与整合,导入AI 中对线体进行修改与美化。使各组数据更为清晰明了。

不会GH却向往逼格十足的数据分析图?第11张图片



STEP 3
细节深化


1. 加入温度标点和数据,使整体图面看上去更为严谨

不会GH却向往逼格十足的数据分析图?第12张图片


2. 最后记得要绘制线型对应表。

不会GH却向往逼格十足的数据分析图?第13张图片


3. 在圆的中心放置基地图,就完成了。

不会GH却向往逼格十足的数据分析图?第14张图片


声明:本文所用作品图纸源自网络
设计相关版权归原作者所有
LAC STUDIO仅对图纸表达提供相关解读教程
教程版权归LAC STUDIO所有
