本文转载自设计气象台

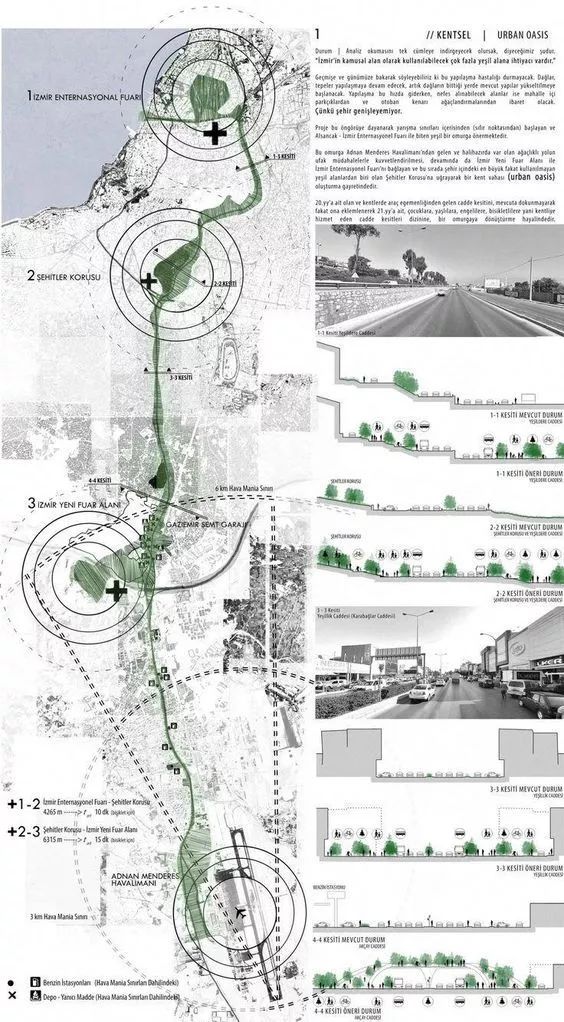

谁说95后做方案都不画气泡分析图,绝不可能!第1张图片


今天,本总就给你讲解讲解,为什么要先画气泡图!

谁说95后做方案都不画气泡分析图,绝不可能!第2张图片


 文末附气泡图生成神器

POINT 1
气泡图到底是什么,它能表达啥?


很多人听说过气泡图,那它到底是什么呢?相信你有可能不知道。气泡图是通过它的形状和摆布方向展示出建筑布局的思路。

谁说95后做方案都不画气泡分析图,绝不可能!第3张图片


也就是说,你可以通过泡泡的大小反应空间的规模大小,可以通过线性要素的加入来反映场地的流线组织;还可以通过进一步的泡泡细化来展示具体的设计意图。

谁说95后做方案都不画气泡分析图,绝不可能!第4张图片


气泡图是方案的抽象,除了可以助你理清思路、控制大局还可以助你快速修改啊,改个功能不需要把内容画出来。


POINT 2
凭什么设计师一开始要画气泡图


其实很多时候,新手设计师一上来就容易落入细节而失去了大局观。

谁说95后做方案都不画气泡分析图,绝不可能!第5张图片


年轻人提笔上来就画的很细,但是始终无法画出完整方案。

谁说95后做方案都不画气泡分析图,绝不可能!第6张图片


泡泡图不是单纯表达功能,还能表达各个功能空间的大小、功能之间的相互关系(动静分区、特殊功能分区)更重要的是要反映功能之间如何互动、如何串接,真正的泡泡图不是只画几个泡泡就完事的!

谁说95后做方案都不画气泡分析图,绝不可能!第7张图片


这几个泡泡反映出的背后思考,是大有内涵的!这也需要对各类空间的尺度、常规位置有一定的认识。

谁说95后做方案都不画气泡分析图,绝不可能!第8张图片



POINT 3
气泡图的六大阶段


泡泡的第一阶段:功能布局
泡泡的第二阶段:流线组织
泡泡的第三阶段:空间意图
泡泡的第四阶段:形式确定
泡泡的化茧成蝶:方案生成

谁说95后做方案都不画气泡分析图,绝不可能!第9张图片


谁说95后做方案都不画气泡分析图,绝不可能!第10张图片


谁说95后做方案都不画气泡分析图,绝不可能!第11张图片

© SWA方案演变过程

谁说95后做方案都不画气泡分析图,绝不可能!第12张图片



POINT 4
从气泡图到完整方案,仅需5步!

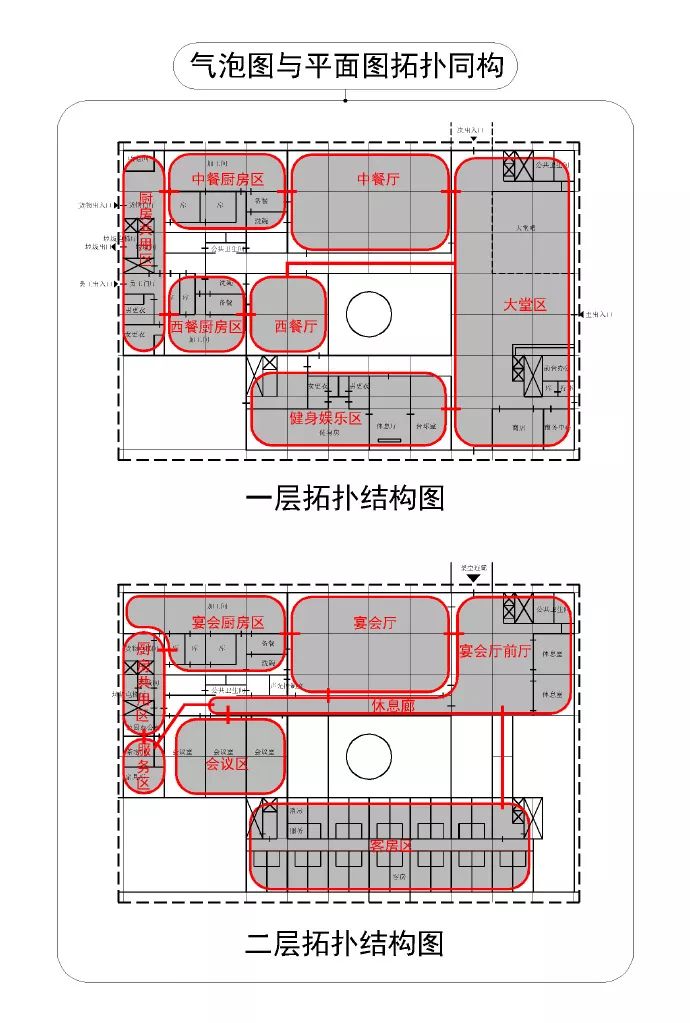

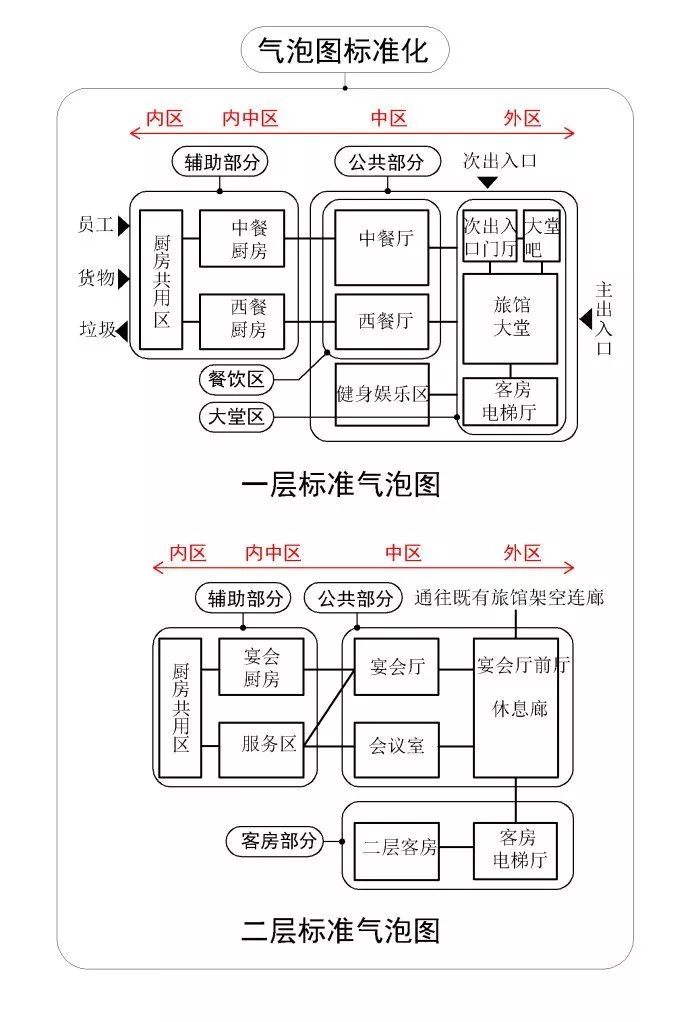

第一阶段为从气泡图到平面简图,这一阶段包括气泡图简化、气泡图固化及气泡图量化三个步骤;

谁说95后做方案都不画气泡分析图,绝不可能!第13张图片


谁说95后做方案都不画气泡分析图,绝不可能!第14张图片


谁说95后做方案都不画气泡分析图,绝不可能!第15张图片


第二个阶段为从平面简图到平面图,这一阶段包括功能空间细化、交通空间细化及辅助空间细化三个步骤。

谁说95后做方案都不画气泡分析图,绝不可能!第16张图片


谁说95后做方案都不画气泡分析图,绝不可能!第17张图片



POINT 5
气泡图两种绘制神器


其实很多人都觉得,气泡图直接通过PS或AI画就可以了,可怕至极!这些工具画起图来不仅费时费力而且修改非常麻烦,其实就是因为他们并不是为绘制气泡图专门开发的。

今天,老王就给你推荐两款气泡图专属工具,让你秒出气泡图!

01
气泡图助手V1.0


这是一个CAD插件,由【建筑软件炼金坊】为你专门开发,现官方授权设计气象台发布。

- 功能 1 -

定义了气泡和连线两种元素,其中连线的条数表示关联等级。

谁说95后做方案都不画气泡分析图,绝不可能!第18张图片


- 功能 2 -

你可以修改气泡的大小、文字内容、文字大小、连线等级等元素形态,还可以通过“设置”命令,来设置各部分的颜色、连线等级之间的间距。

谁说95后做方案都不画气泡分析图,绝不可能!第19张图片


- 功能 3 -

当显示错误时,你也可以通过“刷新”按钮来刷新整个图纸,还可以使用炸开命令将图形转换为CAD原生图形。

谁说95后做方案都不画气泡分析图,绝不可能!第20张图片


-  如何安装 -

首先,这个插件仅可用于AutoCAD2014(64位)。

接着,

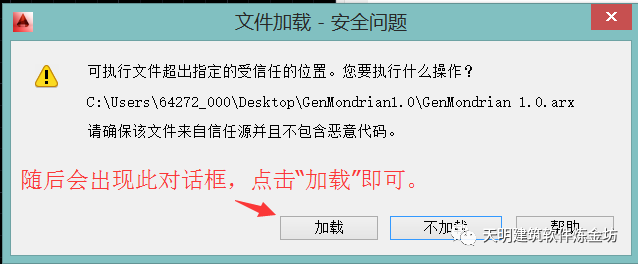

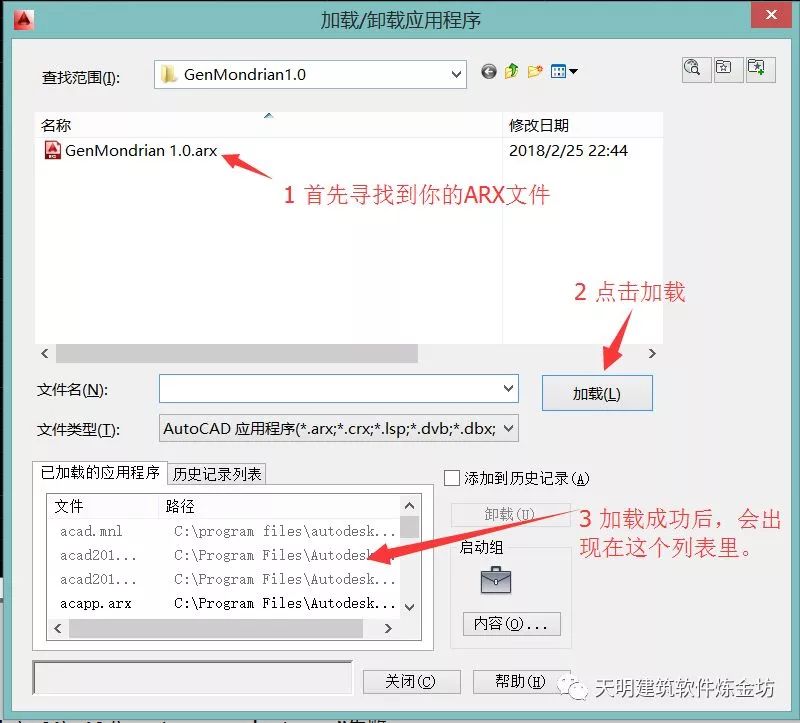

在CAD中,输入AppLoad命令,打开对话框:

谁说95后做方案都不画气泡分析图,绝不可能!第21张图片


谁说95后做方案都不画气泡分析图,绝不可能!第22张图片


注:如果要卸载,还是用AppLoad命令打开对话框,在“已加载的应用程序”中选中你要卸载的,点击右边的“卸载”按钮即可。

谁说95后做方案都不画气泡分析图,绝不可能!第23张图片



02
Edraw Max 气泡图助手


它有直观、智能的交互功能,可以即时地给建筑师反馈,而不仅仅是一个制图过程。

谁说95后做方案都不画气泡分析图,绝不可能!第24张图片


软件界面是下面这样的,操作类似PPT,可以调整文字属性、线框、颜色等,非常容易上手。

谁说95后做方案都不画气泡分析图,绝不可能!第25张图片

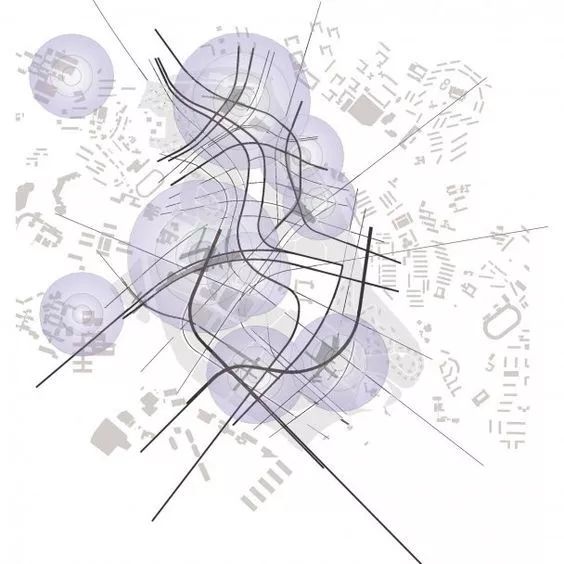

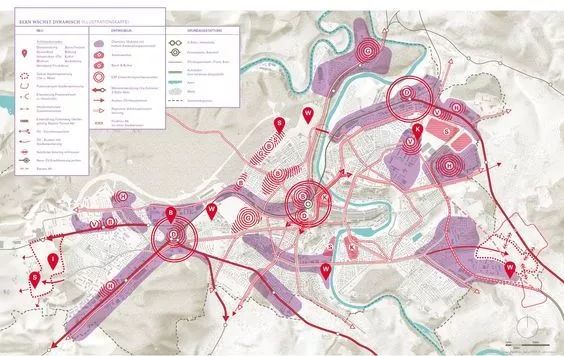

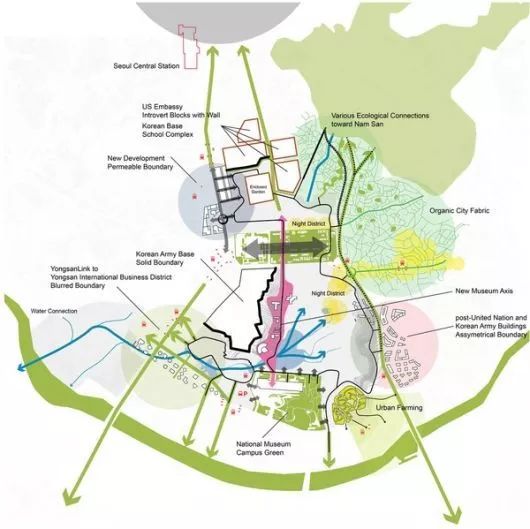

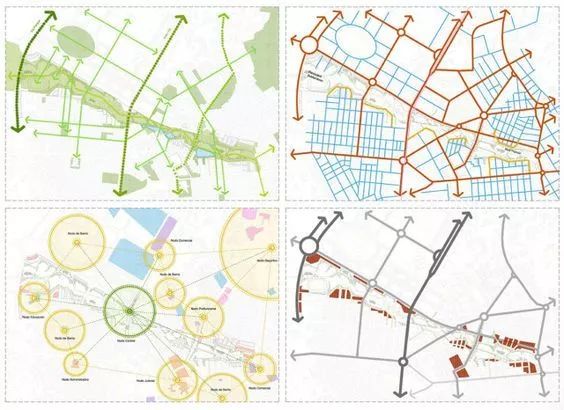

最后,本总带你们看一看那些好看的气泡图。

谁说95后做方案都不画气泡分析图,绝不可能!第26张图片


谁说95后做方案都不画气泡分析图,绝不可能!第27张图片


谁说95后做方案都不画气泡分析图,绝不可能!第28张图片


谁说95后做方案都不画气泡分析图,绝不可能!第29张图片


谁说95后做方案都不画气泡分析图,绝不可能!第30张图片


知识点参考来源:
· 《景观设计画泡泡图,究竟是在画什么?》——知乎@吕胜东
· 《气泡图到方案图:六步搞定方案作图》
· 《如何绘制功能气泡图》——天明Future
