本文转载自非标准建筑工作室

人是有感情的动物,
而感情是看不见的,
所以才会十分善变。
《名侦探柯南·水平线上的阴谋》

我经过最大的风浪,是和甲方的爱情第1张图片


像极了爱情

我是一个建筑师,图纸为伴,母胎单身。
她来自加利福尼亚理工学院信息科学与技术中心,冷静理性高智商。
但她说她欣赏我。

我经过最大的风浪,是和甲方的爱情第2张图片


她们中心要建一座新楼,她不顾一切委托给我设计,她说我的才华比加州的阳光还要耀眼。

“我没有任何要求,只要和学校环境和谐相融就行,请尽情发挥你的才华吧!”

虽然没要求,可咱也不能给女神跌份。
我很认真的做了一番基地调研。

我经过最大的风浪,是和甲方的爱情第3张图片

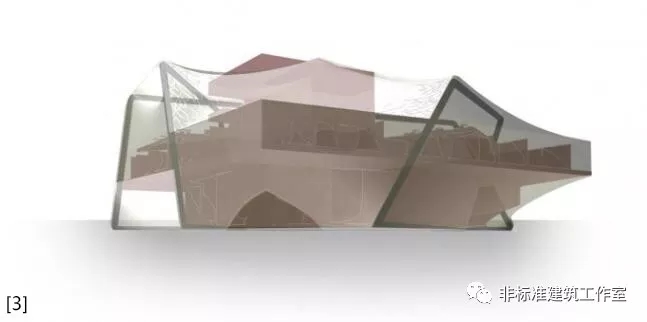

然后提取学校主打的米黄色建筑元素再结合当地的塔楼元素以及帐篷元素,闭门谢客半个月耗费了三箱方便面、十八根火腿肠以及两盒咖啡得到了下面这个又好用又炫酷的方案:

我经过最大的风浪,是和甲方的爱情第4张图片


没想到女神却不高兴了:
“房间怎么全是方盒子,这也太普通了吧?”
“那个帐篷怪里怪气的,和学校一点也不和谐。”
“我对你好失望啊~你的才华离家出走了吗?“


我经过最大的风浪,是和甲方的爱情第5张图片


狼爱上羊

虽然我恋爱经验等于0,但那一瞬间却好像丘比特附身,忽然就明白了女神的意思——
外形要和谐,内心要疯狂。

我设计错了位,怪不得人家不高兴。
狼爱上羊,就要爱的疯狂。咱这只来自北方的狼可不能被加利福尼亚的阳光闪了腰。是时候展现真正的技术了。
所以,我给新方案命名为——
披着羊皮的狼。

我经过最大的风浪,是和甲方的爱情第6张图片


羊皮

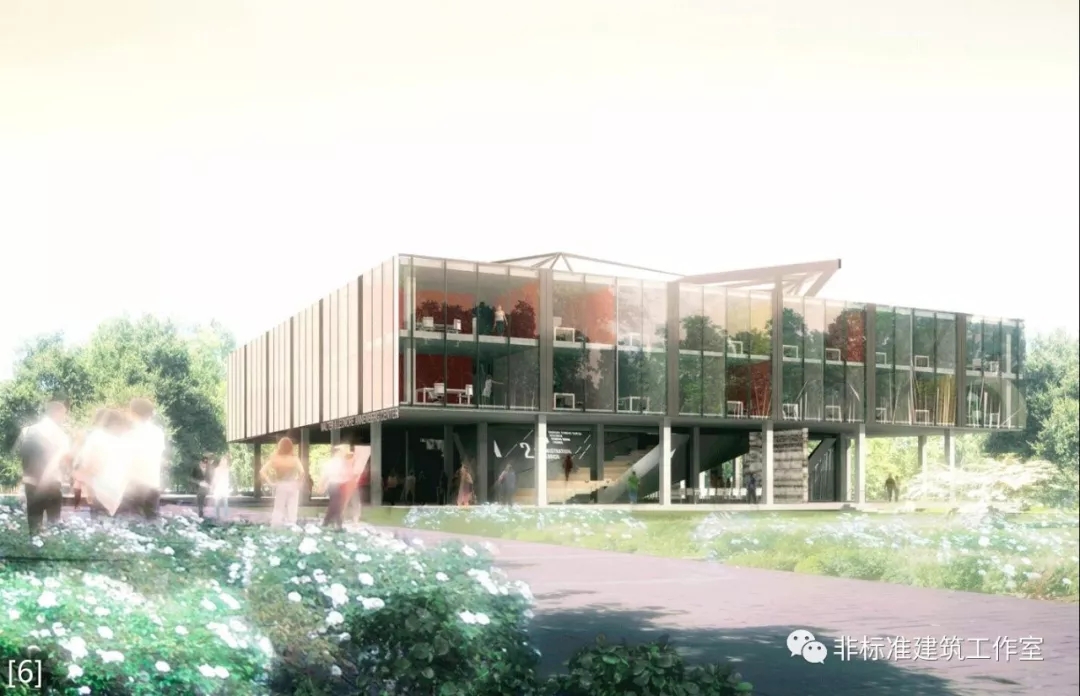

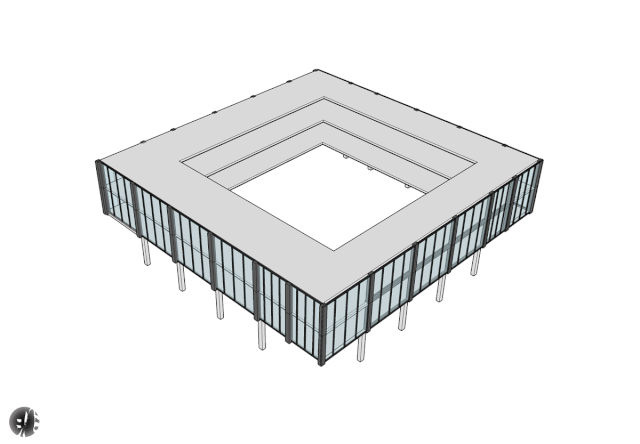

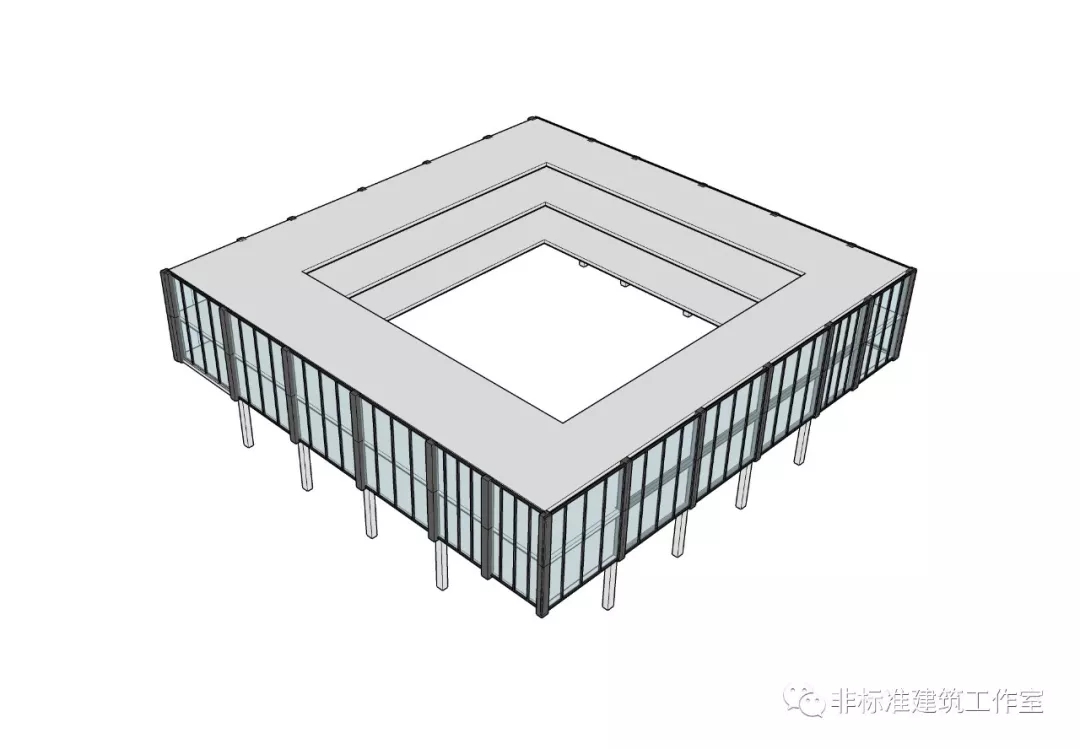

外表是与周边保持和谐的方盒子,即温顺的“羊”。并做了局部底层架空,在与周围建筑形式和谐的基础上,形成开敞的状态吸引人流往来。

我经过最大的风浪,是和甲方的爱情第7张图片


“羊”空间功能上包含了为学校多种人群提供的办公室和研究室。把打散重组使外表盒子变成一个统一简洁的“环”。

我经过最大的风浪,是和甲方的爱情第8张图片


我经过最大的风浪,是和甲方的爱情第9张图片


这回谁再说我外形不和谐,我就和谁急!

羊急了也咬人!

我经过最大的风浪,是和甲方的爱情第10张图片




建筑内心则是狂放不羁的交流空间,即狂野的“狼”。

我经过最大的风浪,是和甲方的爱情第11张图片


那么重点来了,
这个“狼”空间,到底是个什么鬼?

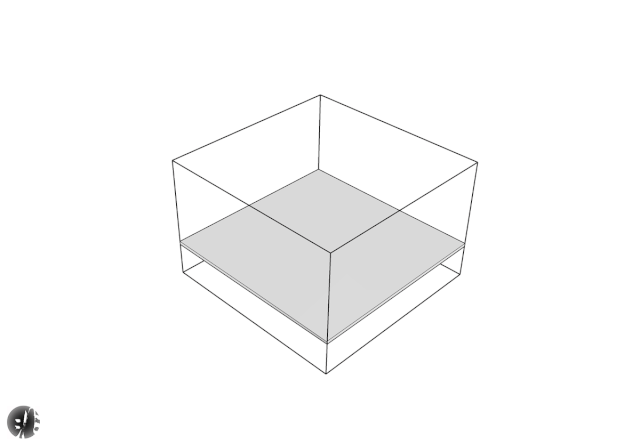

Step 1: 加结构和加楼板

我经过最大的风浪,是和甲方的爱情第12张图片


首先,要给这匹“狼”设计它独有的结构和楼板体系。
内部功能的排布不同于外部“羊”的办公和研究空间,“狼”空间主要包含阶梯教室、阅览室、会议室等等大空间。
也就是说,“狼“的空间尺度要比”羊“大。

Step 2 :扩层高

所以,在保证结构不变的基础上,将“狼”空间向地下拓展一层但同时保持层数不变。

我经过最大的风浪,是和甲方的爱情第13张图片


这样整体的层高问题就解决了,同时还可以保证内外结构是统一的。

我经过最大的风浪,是和甲方的爱情第14张图片


但问题是会导致每层的层高不一致。加入阶梯教室、楼梯坡道后,局部的层高也肯定会不满足需求。另外,阶梯教室会议室等都不能有柱子,这么大的跨度不做柱子,梁势必就会做的很高,那么局部空间就更矮了。

综上,“狼”空间其实是一个——

无柱的;


塞下多种功能空间的(如阶梯教室、会议室、阅览室、展览空间等等);

独立交通体系的;

形式独特的空间。

我经过最大的风浪,是和甲方的爱情第15张图片


为了解决这个问题,我使出了另一个深藏多年的绝招——
折纸。
这一次 “折纸”,可不是建筑师给甲方玩概念的谎言,而是我从结构师那里偷来的真本事。

下面先做一个小实验,来讲讲这个肯定不是概念的折纸。
随手拿一张A4纸,只拿一端,那么就可以将它视作悬挑楼板。在不加任何支撑的前提下,这个“楼板”肯定会如下图所示弯向地面。

我经过最大的风浪,是和甲方的爱情第16张图片


如果沿着悬挑方向,随便折两下,这张纸就挺住了。
那么一个大跨度、大悬挑的楼板也就诞生了。


我经过最大的风浪,是和甲方的爱情第17张图片


划重点:

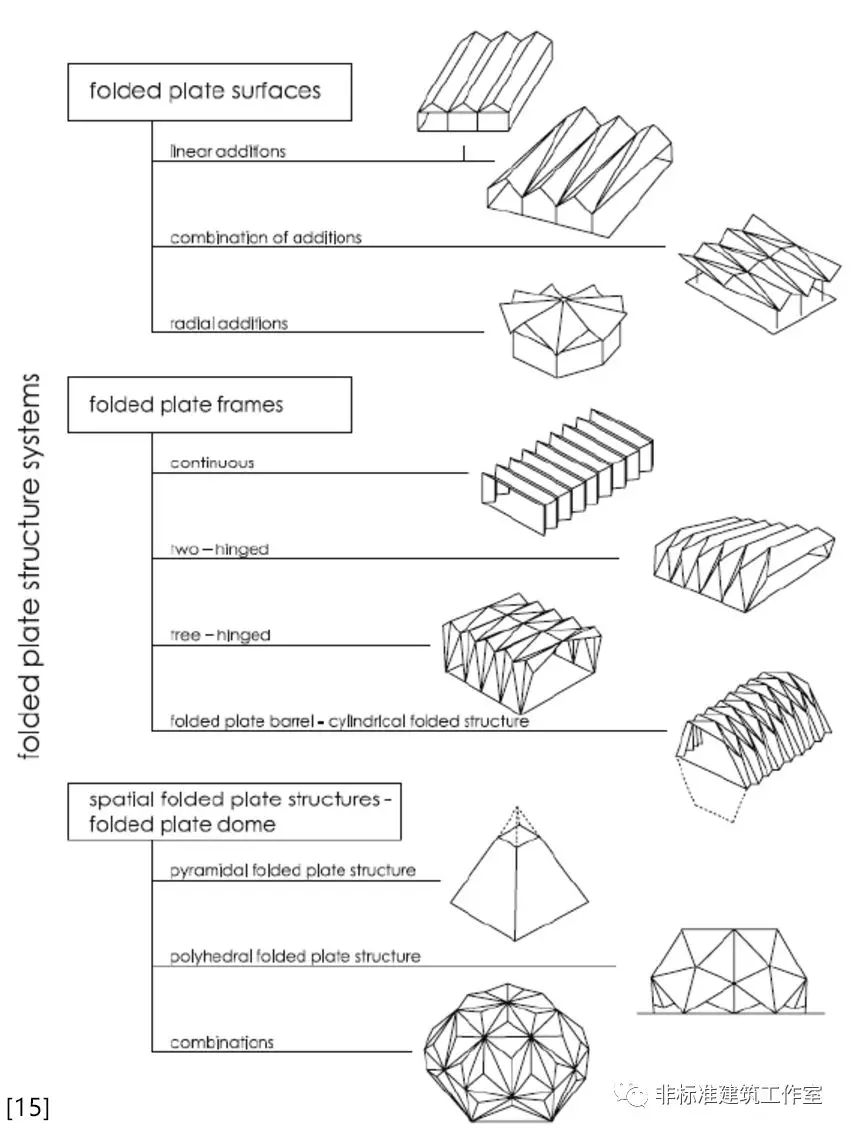

这就是我们熟知的折板结构——

由若干狭长的薄板以一定角度相交连成折线形的空间薄壁体系。

我经过最大的风浪,是和甲方的爱情第18张图片


使用这个结构,什么空间无柱无梁就都满足了。
那么问题就变成了我们应该怎么去折楼板。

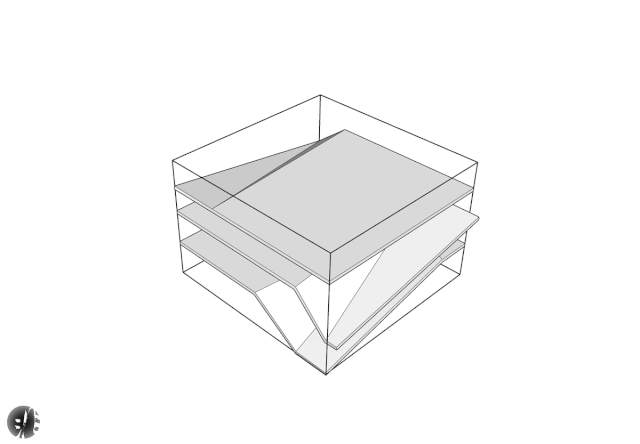

Step 3: 折楼板

“狼”空间需要有独立的交通体系,现在楼板都能折了,那就顺便再折几个楼梯坡道出来。

A.折交通

我经过最大的风浪,是和甲方的爱情第19张图片

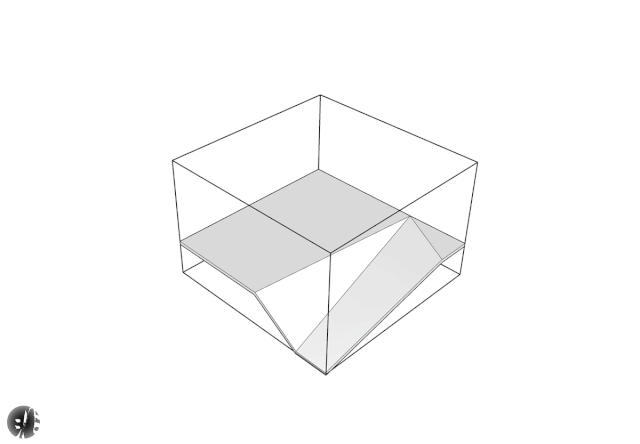

选取空间一侧的楼板,向下折叠,就折出了垂直交通体系。

我经过最大的风浪,是和甲方的爱情第20张图片


B.折功能


【一层】将原本的坡道变宽,并折起一角的楼板。再加入台阶,大小阶梯教室就被折出来了。

我经过最大的风浪,是和甲方的爱情第21张图片


我经过最大的风浪,是和甲方的爱情第22张图片

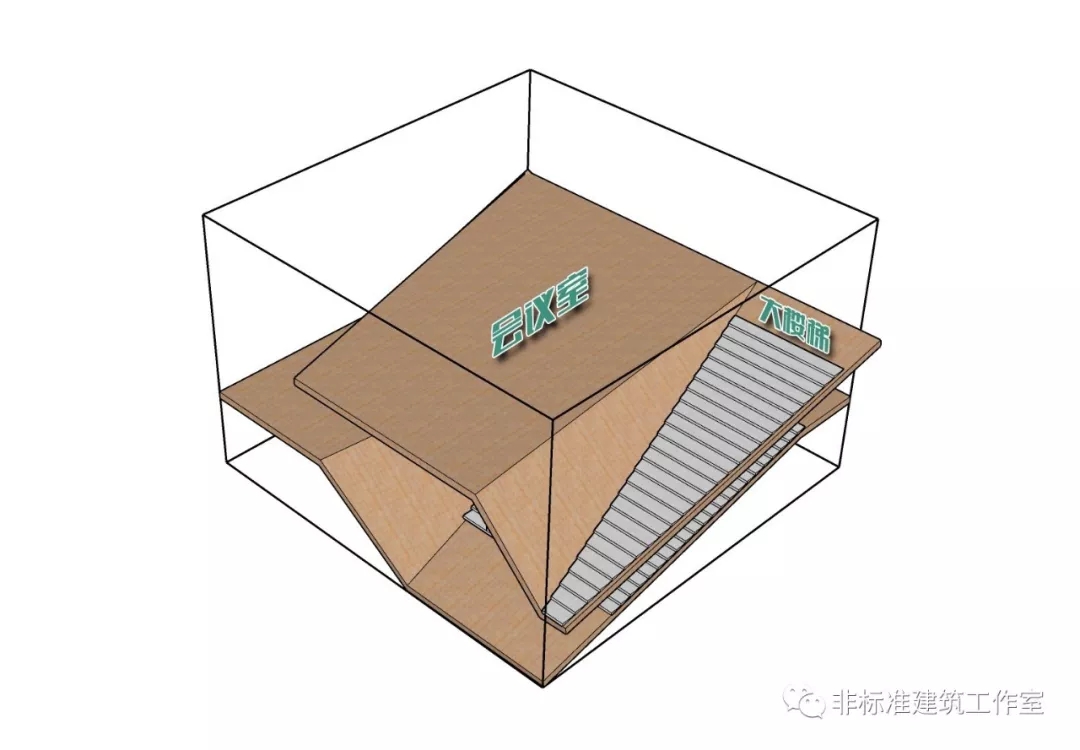

【二层】在一角切出小的通高空间,然后保留大部分的平坦空间,用作会议功能。

我经过最大的风浪,是和甲方的爱情第23张图片


我经过最大的风浪,是和甲方的爱情第24张图片

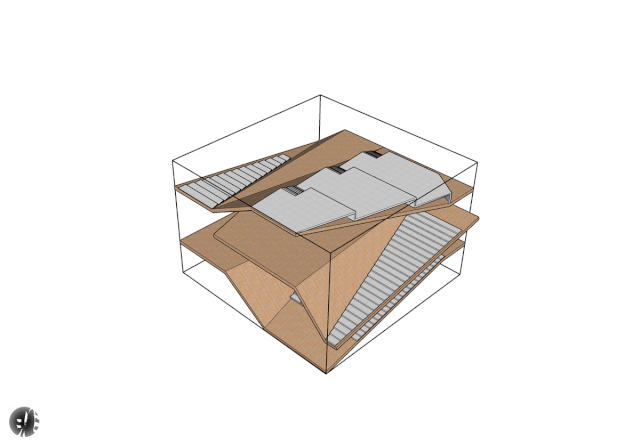

【三层】进一步抬高右侧楼板,形成大的阶梯式阅览空间,同时左侧形成的折线坡道,作为展览空间。

我经过最大的风浪,是和甲方的爱情第25张图片


我经过最大的风浪,是和甲方的爱情第26张图片


我经过最大的风浪,是和甲方的爱情第27张图片


这样折楼板便满足了所有的功能需求。

那么问题又来了,
楼板折的角度和大小难道仅仅是考虑了功能吗?
当然不是,所有的折叠都是在一个统一的框架之下,而这个框架则是在第一步中加的结构体系。

C.折结构


楼板的折叠不仅仅要考虑功能的布置,还要考虑结构的规则。

我经过最大的风浪,是和甲方的爱情第28张图片

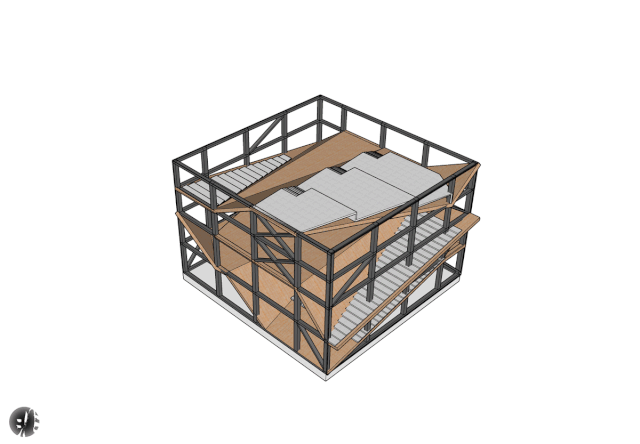

折叠楼板的动作,不仅是形成了楼板的“梁”,也形成了结构体系中的斜撑。
在此结构规则下,每层每侧需要有两组斜撑才能保证整个结构的稳定性。
所以,在原有折叠的基础上,还要增加两个“结构性”的折叠。

我经过最大的风浪,是和甲方的爱情第29张图片


但这样还是不能满足整体结构需求,所以还要加入额外的斜撑来完善整个结构的横向支撑。

我经过最大的风浪,是和甲方的爱情第30张图片


D.折屋顶

最后,加一个同样是折叠的屋顶。

我经过最大的风浪,是和甲方的爱情第31张图片


屋顶将顶部空间切开,形成室外的露天平台,使空间进一步丰富。

我经过最大的风浪,是和甲方的爱情第32张图片

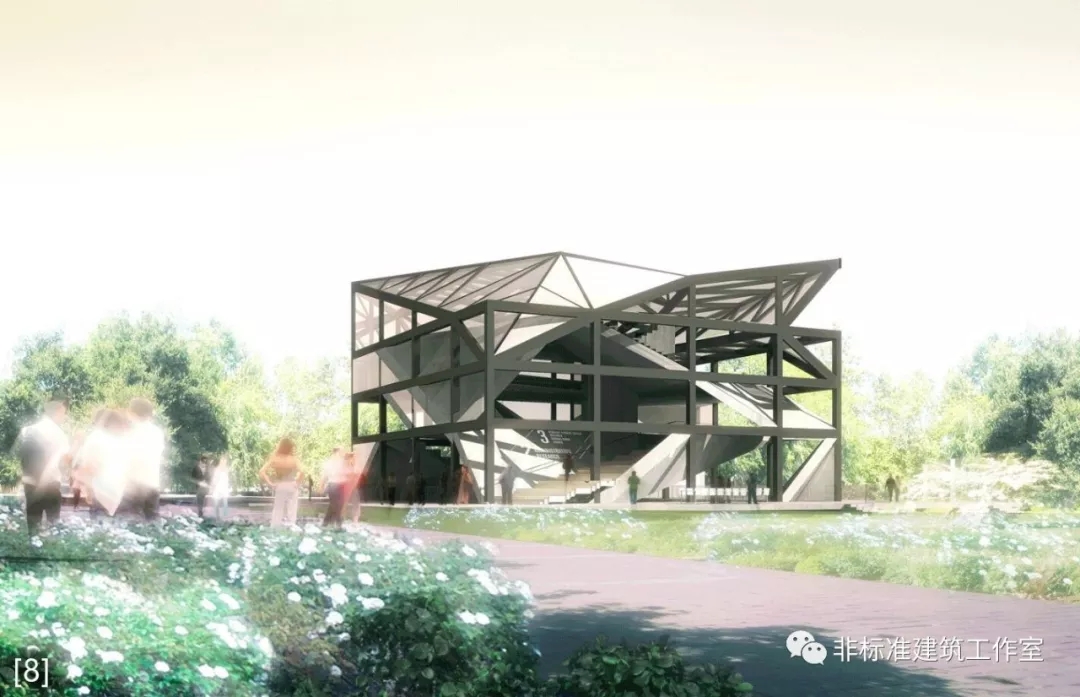

这就是REX设计的
加利福尼亚理工学院
信息科学与技术中心。


REX是这样给甲方介绍方案的:

绵羊试图通过提供统一的高质量办公空间来解决研究建筑中看似矛盾的近距离和灵活性的野心,这些办公空间可以由单一的建筑行业进行重新配置。被羊的简洁所隐藏的是一种更具表现力和协作性的“狼”,它促进了建筑内部和内部的IST互动,无论是有意还是偶然。

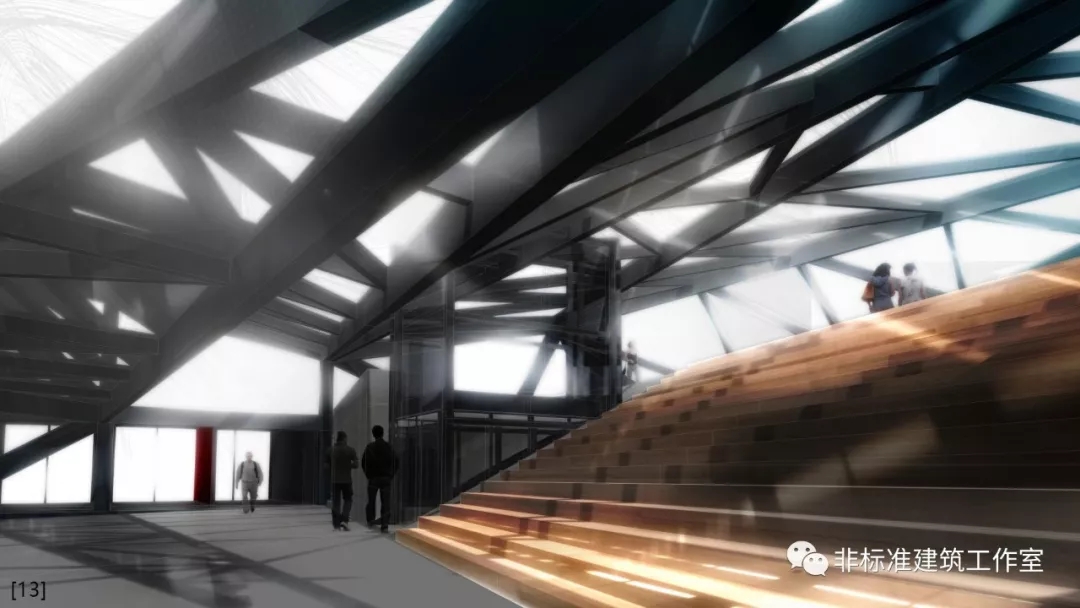

我经过最大的风浪,是和甲方的爱情第33张图片


我经过最大的风浪,是和甲方的爱情第34张图片


我经过最大的风浪,是和甲方的爱情第35张图片


最后,再来看一下完整步骤:

我经过最大的风浪,是和甲方的爱情第36张图片


所以,

你猜甲方满意了没有?

当然是很满意啦!

我经过最大的风浪,是和甲方的爱情第37张图片


因为这么做除了酷,还有很多别的好处:

①  楼板消化了中庭周围的坡道与楼梯,改善了可达性。

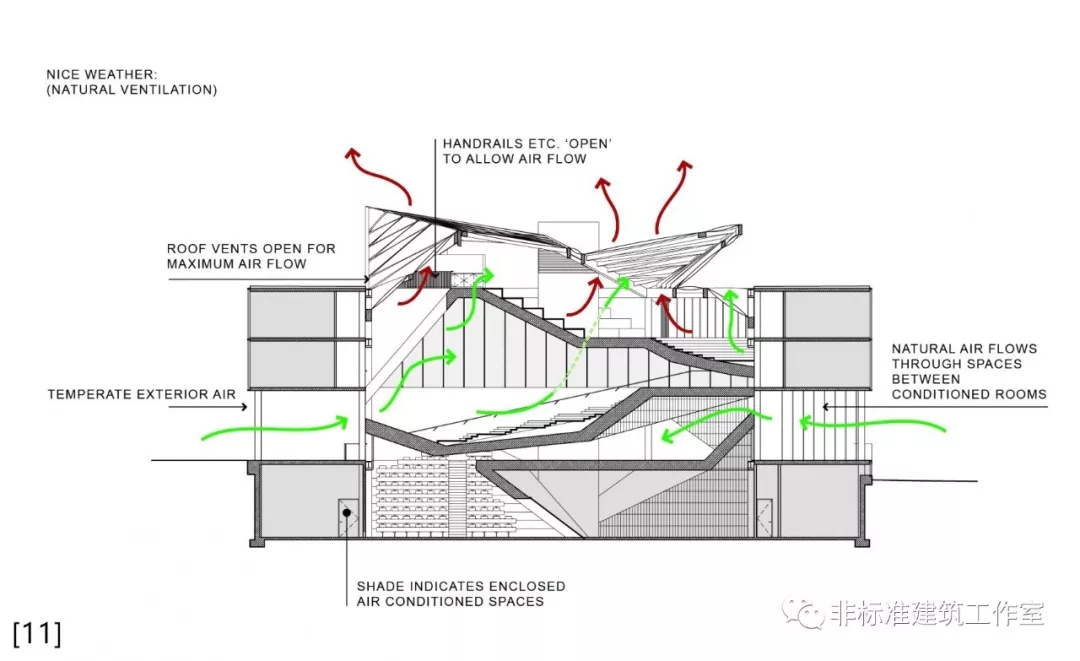

②曲折的楼板空间结合架空的底部,形成更好的拔风效果。建筑“结合了帕萨迪纳的理想气候,其集中式空气处理系统通过自然通风得到增强”。


我经过最大的风浪,是和甲方的爱情第38张图片


所以,楼板的折角形成了交通空间,观众席空间,空间分隔,结构斜撑,还改善了中庭的拔风效果等等,又长得这么狼性十足,怎么可能不满意?

我经过最大的风浪,是和甲方的爱情第39张图片


无言的结局

由此看来,故事的最后应该就是公主和王子幸福的在一起,过起了没羞没臊的生活。
所以让你没事儿少看言情小说童话故事嘛。

根据官网介绍,虽然REX2005年换掉了方案一,2006年又完成方案二,甲方最后也表示满意,然而就是不予实施。
听起来也是心酸啊。

所以说,
甲方心海底针,就算捞到也扎人。

我经过最大的风浪,是和甲方的爱情第40张图片


本文感谢大师姐林雅楠的文案撰写和指导
本文图片[1] [2] [3] [4] [5][6] [7] [8] [11] [12] [13] [14]
来自于https://rex-ny.com/
图片[9] [10] 来自于https://www.frontinc.com/
图片[15] 来自于百度图片
其余分析图与动图全为作者自绘,转载请注明
