话不多说，先来快速浏览一下我们的制图过程：


好，定格我们最终的效果！！！



因为在绘图之初，着重想要表现的就是博物馆室内的温暖的光感，以及阳光照射下庭院植物与建筑的融合，因此本次教程的重点也会放在渲染和PS过程中建筑光感的营造，以及植物全模渲染的方法中。敲黑板敲黑板！接下来是步骤拆解，往下拉，看看这张充满光感剖透视渲染效果图是怎样诞生的。

STEP 1建    模

主体模型在revit里面创建好之后的，导入SU中。完成基本材质，如外墙，铺地，草地等材质的赋予。

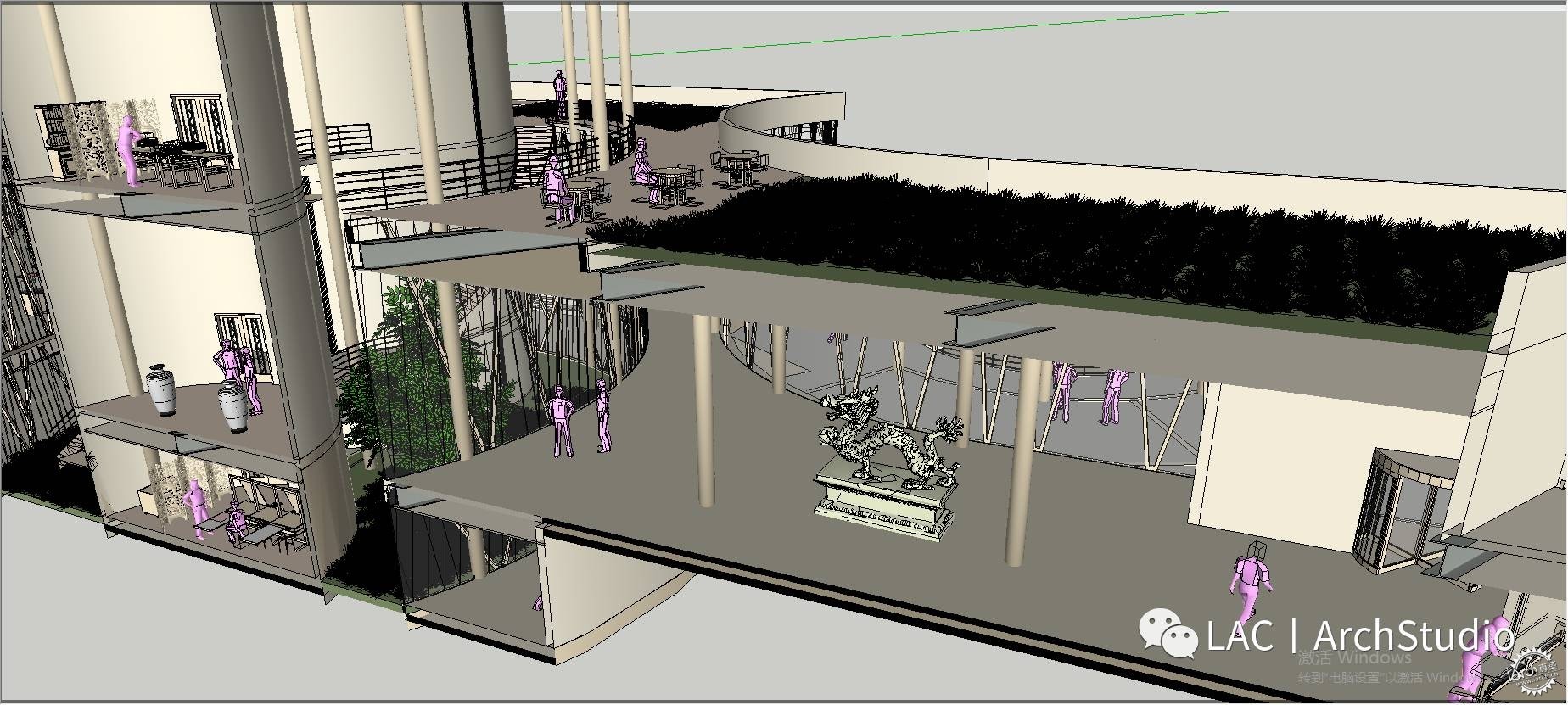

在合适位置设置剖面，点击剖面，中键运用佐罗刀完成模型的剖切。

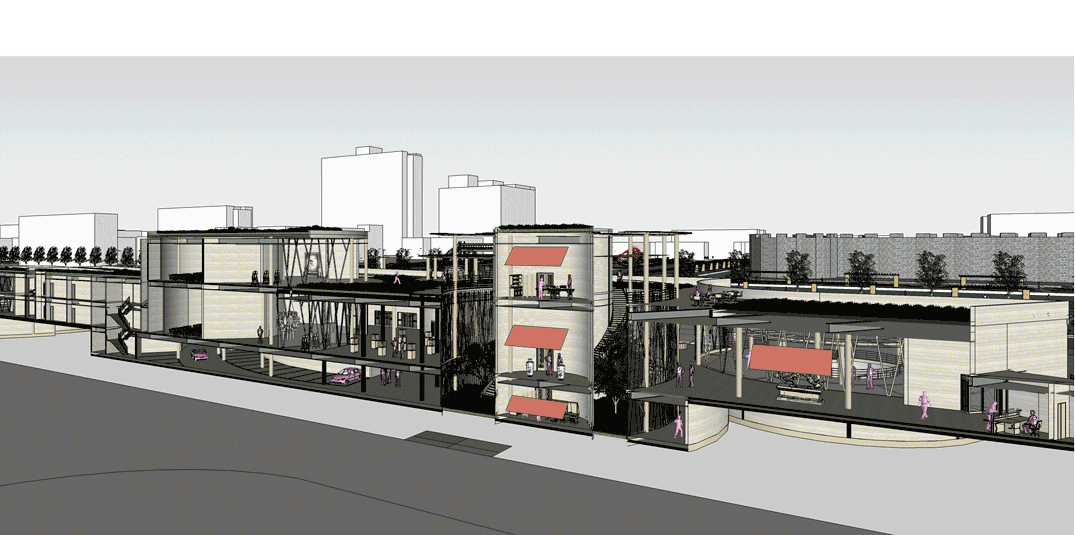

因为图纸主要想表达博物馆中庭的设计表达，因此把主视角对准中庭，而忽略两侧较为无趣的办公后勤区域（小伙伴们切记在图纸表现中不要一位求全，对于不重要的建筑部分在效果图表达中完全可以进行忽略）。并将主要的配景人物素材导入建筑之中。（配景素材大部分都可以在3DWarehouse进行免费下载，传送门：https://3dwarehouse.sketchup.com/



因为打算采用全模渲染，直接在SU中导入植物素材，如果小伙伴们有skatter插件的话，这一步可以迅速完成，否则就只有像小编这样人工放置了。如果在布置植物的时候电脑出现较为明显的卡顿的话，小伙伴们可以使用VRay代理植物进行布置，可以极大的加快建模的流畅度哟。



VFS3.4中代理物体的制作大家可以参考这篇文章的讲解http://www.sublog.net/archives/54671在布置草地的时候，童鞋们注意经常对素材进行旋转缩放，营造丰富的效果。





最后在SU中完成外部大环境的建模，建模部分就基本完成了。



STEP     2渲染与打光

为想让图纸营造出一种阴天太阳刚刚出来，光线涌入中庭的效果，并且实现室内与室外的冷暖对比，因此主要的室内光为主。室外光源仅仅设置一个较弱的太阳光源。



对于需要突出的室内部分，直接布置矩形灯进行照亮：



矩形灯的可见性设为不可见，光源色设为淡淡的橘黄色。强度则需要通过测试渲染不断的进行调节，大家可以结合最新的VFS3.4交互渲染，可以极大加快调节速度哟。



对于VFS3.4灯光直接复制已经默认为组件可以进行联动，还在使用VFS2.0的小伙伴则要注意将相同的灯光设为组件。



值得注意的是为了光线涌入中庭的效果，在中庭上部也布置了两片矩形灯，让光线直接照如地下庭院（想通过调节太阳或者穹顶灯实现这个效果实在是太费时间了。。。。。）。



材质的赋予就按照通常的方法，设置漫反射，反射属性。对于植物而言，因为其渲染的颜色相对不是太可控，建议小伙伴们不用在SU过于纠结颜色的效果，只需要设置一个较淡的颜色，这样渲染完之后在在PS中进行颜色的叠加即可快速的修改了。

STEP 3后期 PS

将渲染完成的图片和Material ID图导入PS中



可以看到植物的颜色极度偏灰色，在material ID中选中植物部分，Ctrl+J单独复制出来，建立一个tree的图层组，为期单独设置色相饱和度和曲线的调整图层，使其变为一个淡淡的绿色。





完成树木的调整后，我们发现建筑内部较为昏暗，再次在material ID中选中建筑部分，Ctrl+J单独复制出来，建立一个building的图层组，通过柔光和滤色的叠加提高亮度（小伙伴们也可以运用亮度对比度，曲线，或者camera raw进行调节，方法多样）

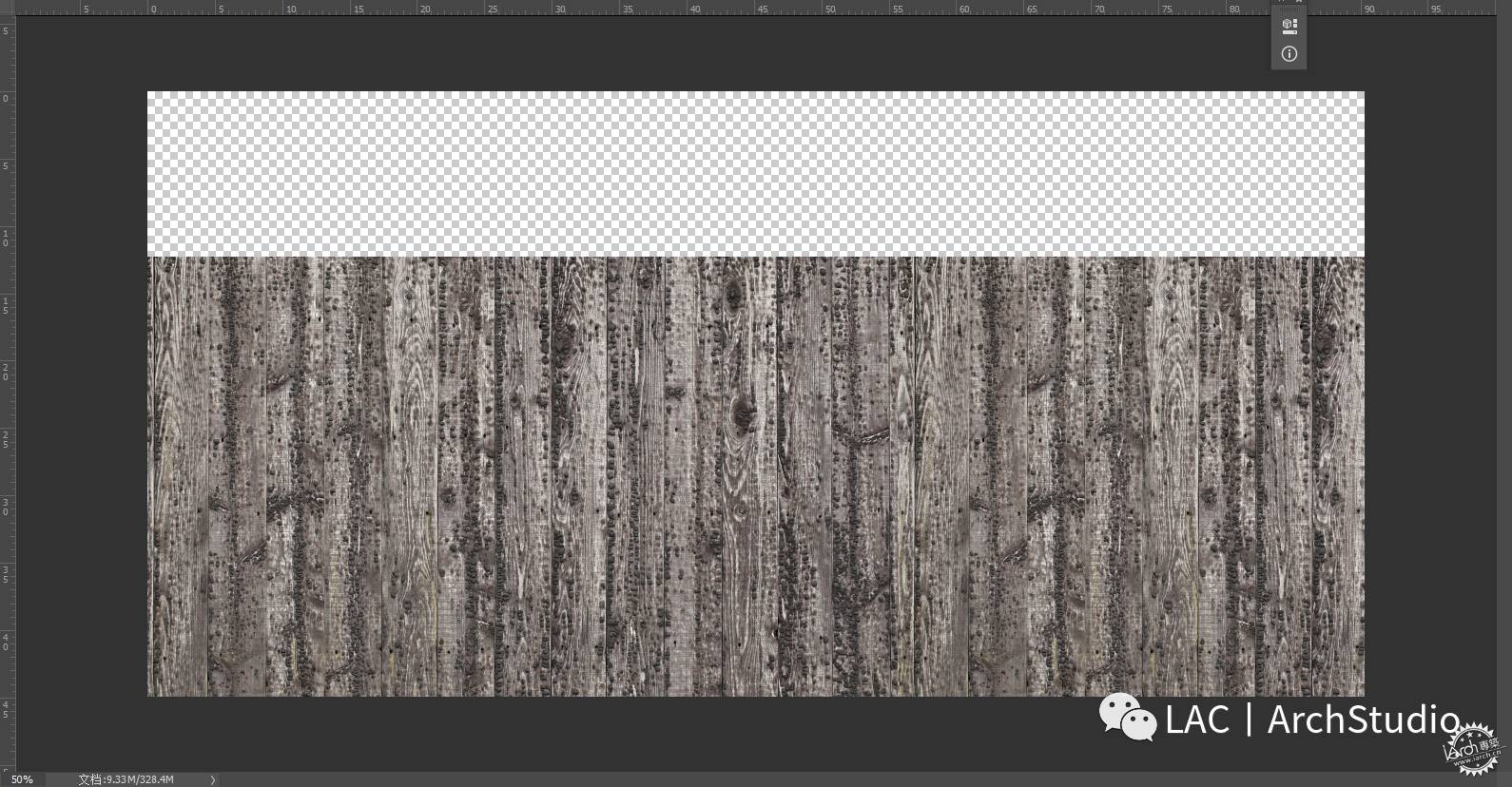

之后进行建筑地下部分的绘制，导入一张木板贴图：



根据选区设置图层蒙版，把透明度设为30%，并在上面刷一层黑到透明的渐变。



选取背景建筑，复制一份，降低其透明度，突出主体建筑。

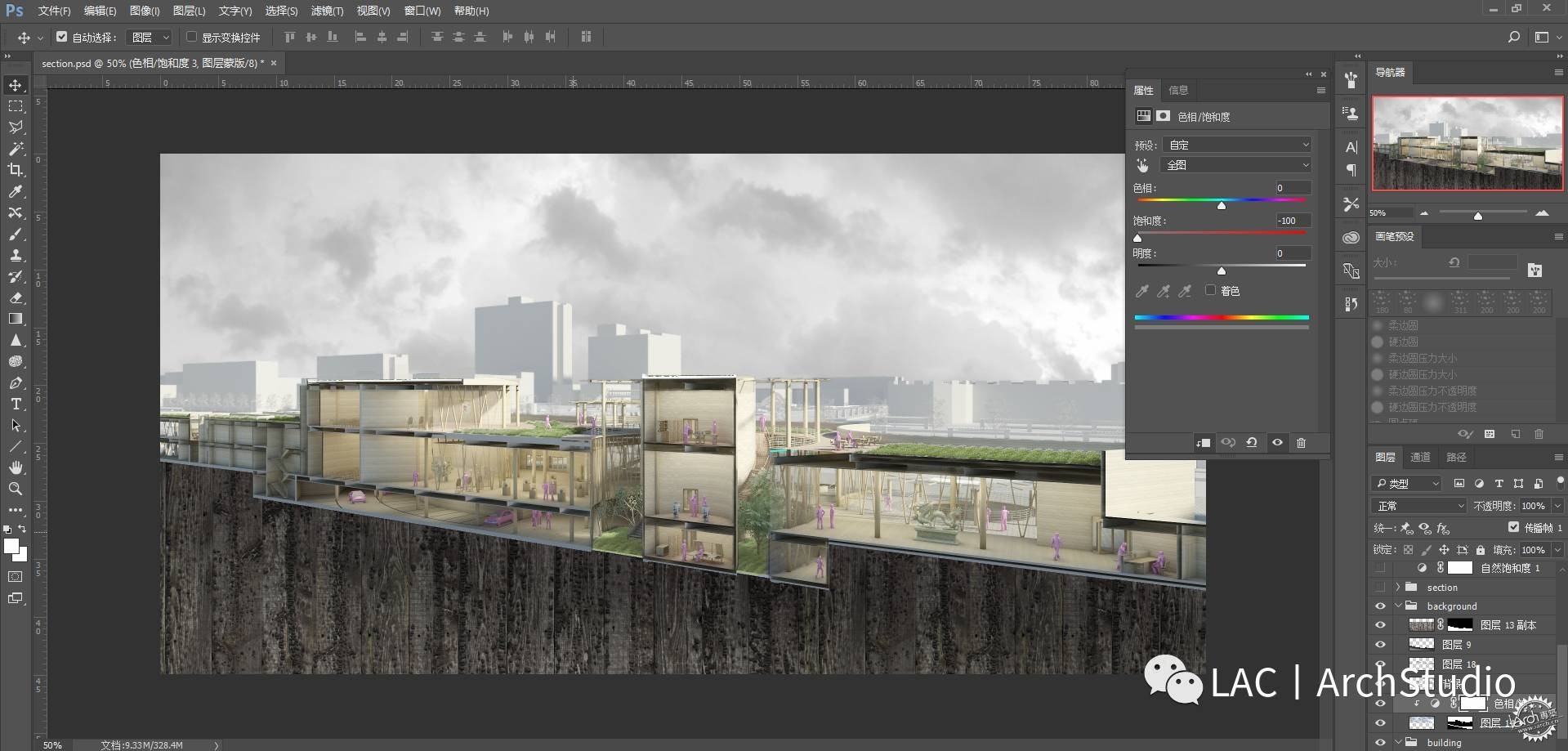

导入一张天空图片，通过选取设置蒙版，通过色相饱和度调整去色。



新建section图层组，运用多边形套索，将剖切到的建筑部分进行填充。



  这个时候，我们发现整体建筑效果光感不够突出，对比度也不够强烈。因此盖印全图，新建effect图层组，进行最后的调节。首先设置亮度对比度调整图层，并复制全图，柔光叠加。提高整体对比度和光感。



建筑下部土层部分颜色过重，运用渐变工具，结合蒙版刷一层白色到透明的渐变，并把建筑平面图和剖解位置放入图中，使图纸表达更为明晰。



最后，盖印全图，，用camera raw进行局部微调即可。
