前言

PREAMBLE


由英国希瑟威克工作室(Heatherwick Studio)设计的温哥华新住宅塔楼「1700 Alberni Street 」,最近提交了最新的修订方案。

整个设计从原来的斜角阳台,改成了弧形阳台,立面颜色也做了红变绿的大反转。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第3张图片


这两栋高层建筑位于温哥华西区的阿尔伯尼街(Alberni Street)。项目由开发商博萨(Bosa)和金斯伍德(Kingswood)进行内部的国际竞标,最终英国的 Thomas Heatherwick 联合加拿大的 IBI 集团,击败多位热门候选人,赢得了竞标。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第4张图片

△Thomas Heatherwick

2021 年 1 月方案首次公布后,收到了很多公众和城市工作人员的意见,最终事务所决定对原设计进行修改,于是就有了这样一个新方案。

Heatherwick 的设计一直都非常大胆前卫,这样具有个性的创作也一定会带来争议,就比如今年刚落成的「上海天安千树」项目。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第5张图片



01
项目规划
PROJECT PLAN


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第6张图片


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第7张图片

△方案修改前后规划对比图

# 修改前 #

在原先设计方案中,两座住宅塔楼分别是高 105 米共 30 层的东塔和高 117 米共 34 层的西塔,两座大楼之间由一个 5 层高的建筑进行连接,项目总建筑面积约为 3.9 万平方米,容积率约为 10.88。

内部共有 401 套公寓,包括工作室、一居室、二居室和三居室,以及 524 个车位和 870 多个自行车位。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第8张图片

△2021 年原始设计方案效果图

# 修改后 #

更新后的方案,重新定位了塔楼与周围建筑的关系,改善了住宅视野,并减少对附近公园造成的阴影影响。总建筑面积也缩小到 3.7 万平方米,容积率密度下降到 10.47。

大楼高度、位置也做了相应调整,东塔降低到 90 米,西塔高度保持不变,原计划中的日托设施和公共零售广场功能被取消换成了联排别墅,内部原有的 401 套公寓,也改成了 387 套。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第9张图片

△2022 年修订后方案效果图


02
建筑设计
BUILDING DESIGN


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第10张图片


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第11张图片

△方案修改前后建筑对比图

# 修改前 #

建筑方面,在原方案中两座大楼的造型以「树」为灵感,呈不规则形状向上延伸,楼身布满了成角度的阳台,在靠近地面的 6 层的位置呈曲线退台式排布,逐层收窄,表达了树干形象。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第12张图片


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第13张图片


原方案中的露台分析图▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第14张图片


原设计说明中提到:“我们以树为灵感,发现无论树长到多高,树根与树冠都有直接的联系。我们以大型成熟树根为概念,提出将垂直结构轻柔地弯曲,这些结构将底层的公共部分与塔顶相连。”

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第15张图片


建筑模型▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第16张图片


# 修改后 #

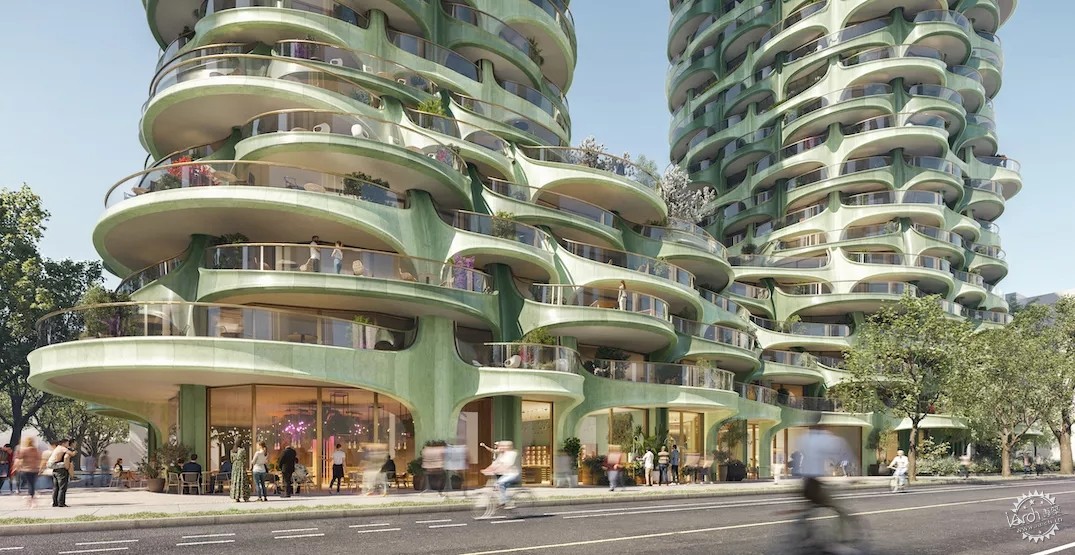

改后的建筑简化了两座大楼造型,以不同大小的绿色半圆形阳台为特色,在其立面上形成「编织图案」。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第17张图片


为了扩大阳台空间,设计师将之前成角度的阳台改成了弧形设计,原先「缩进的树干」部分也被取消,变成了圆柱式设计,设计师表示这样能减少大楼的视觉冲击力。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第18张图片


根据 Heatherwick Studio 的说法,重新设计可以更好地将塔楼与周围的景观联系起来,并适应人们“对新家的需求”的变化。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第19张图片

△大楼夜景渲染图


03
阴影影响
SHADOW


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第20张图片


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第21张图片

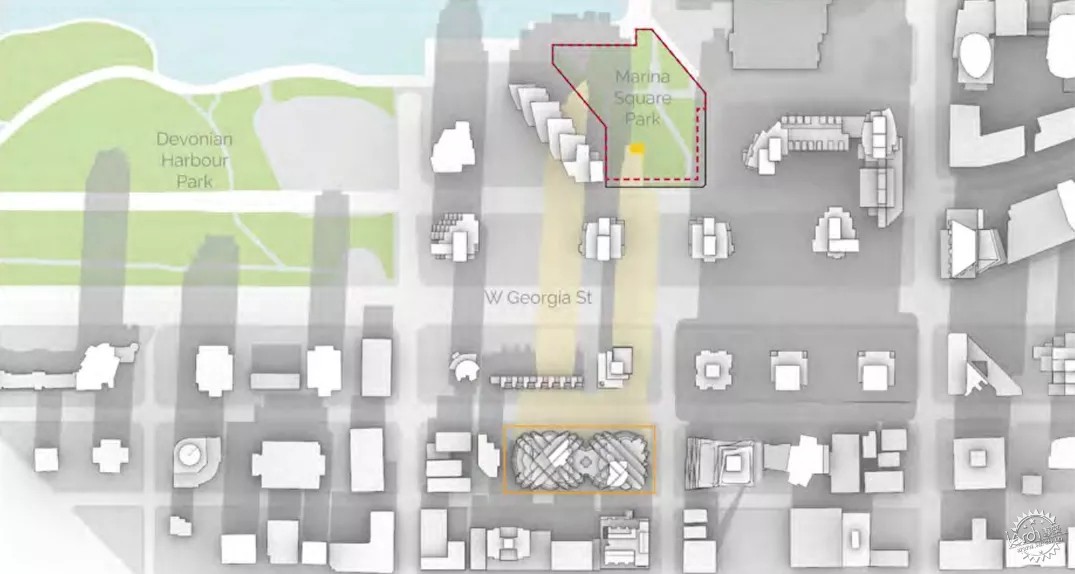

△方案修改前后阴影对比图

前面提到在修订方案中,调整了大楼的高度,其实这里主要的原因是大楼太高,会在一天中的某个时刻遮挡住阳光,对远处的公园造成一定的阴影,为了消除这些阴影,设计师将东塔向后退了稍许,且还降低了高度。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第22张图片


原始设计春分期间大楼对滨海广场公园的阴影影响示意图▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第23张图片


修订后的春分期间大楼对滨海广场公园的阴影影响示意图▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第24张图片



04
中庭设计
THE ATRIUM


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第25张图片


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第26张图片

△方案修改前后中庭对比图

# 修改前 #

原设计中,连接两座大楼的建筑被作为中心广场使用,称为「庭院」,这里同时也是住宅楼的门厅入口。

4 层高的「庭院」利用木结构设计,打造出底部分开、向上弯曲收缩的结构,为商业区域带来了特别的空间体验感。上方花瓣状的巨型玻璃天窗,让阳光倾泻而下,满足室内采光需求。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第27张图片


从大楼向下看中庭的顶部设计▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第28张图片


2021 年原始设计方案底层平面图▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第29张图片


剖面图▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第30张图片


原始设计方案手绘插画▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第31张图片


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第32张图片


# 修改后 #

因为占地面积的减少,修改后的方案里中庭被重新规划,原先的中心广场改成了住宅楼的大堂区,名为「Alberni Hall」。大部分零售空间被去掉,改成了图书馆、礼宾部、宠物店、餐厅空间。

此外,因为降低了东塔的层高,原先规划 675㎡ 的市场空间,被 4 个多层联排别墅单元所替代,以此来抵消东塔内一些住宅空间的损失。

2022 年修订后方案底层平面图▽

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第33张图片



05
室内泳池
INDOOR SWIMMING POOL


跟随大堂的方案调整,原先的一些配套设施也相应的进行了迁移,例如,室内泳池,设计师不得不将室内泳池缩小且移动到 4 层位置。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第34张图片


设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第35张图片

△方案修改前后泳池对比图

原先地下层设定的可容纳 500 个停车位和 848 个自行车停车位,也被修改为 524 个和 870 个。

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第36张图片


人们想要更大、更实用的户外空间,创造扩展的生活区,让他们可以在户外工作或娱乐时间。他们想要坚固、个性和深度的建筑。
—— Thomas Heatherwick

//

设计鬼才 Heatherwick 温哥华双塔公寓方案重做 ,改完依然惊艳第37张图片
