本文转载自公众号一起设计,未经授权不得二次转载

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第1张图片


木结构办公大楼
Norwegian  SR Bank Park Offices

放眼全球,混凝土和钢材一直是建筑结构材料的首选,但近十年来,木结构又重新成为热门的建筑材料,木材本身是一种可再生资源,除了无污染外其自然的花纹和色彩更赢得了很多设计师们的青睐。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第2张图片

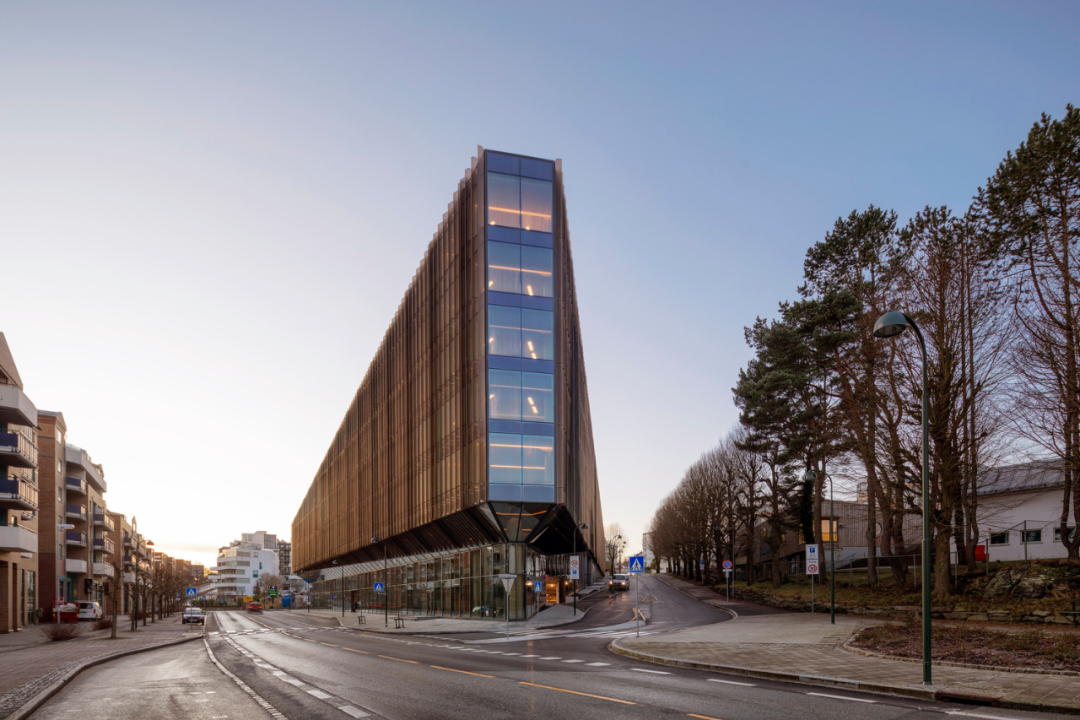

挪威 SR 银行的新总部就是一个全木结构的建筑。占据了街区的整个三角地段,虽是欧洲最大的木制建筑之一。但是建筑体量确保了建筑物与城市环境相匹配。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第3张图片


屋顶朝向附近的住宅倾斜,以免遮盖住周边的住宅,也很好的开启了新旧之间的对话。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第4张图片


整个项目的建筑部分由 Helen & Hard/SAAHA 设计,结构由 Degree of Freedom Engineers,Creation Holz/Hermann Blumer 设计,占地面积为 22500㎡,造价 6.5 亿挪威克朗(约 4.7 亿人民币)。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第5张图片

主创建筑师NjålUndheim

事务所从2008年一直专注于木构建筑,积累了很多独特的方法用木材设计空间和环境,一些项目因在木结构建筑领域的创新性得到业内的高度认可。



SR 银行总部大楼共分为上下两个结构,地面主体结构面积为 13200㎡,共 7 层,地下面积为 9000㎡。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第6张图片


起初为了说服业主使用木结构,设计师带着银行的管理团队去德国、奥地利和瑞士参观一些木结构建筑典范,最终才确定了设计方案。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第7张图片

△剖面模型

内部复杂的木结构由 Creation Hols 和 Hermann Blumer 公司完成。玻璃幕墙与温暖的木质内饰形成鲜明对比。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第8张图片


主体框架结构由胶合木梁柱与榉木 LVL 单板层积材加强梁预制组装,然后再在现场搭建起来。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第9张图片

△木结构

LVL 是 Laminated Veneer Lumber 英文简称,是以原木为原料旋切或者刨切制成单板,经干燥、涂胶后,按顺纹或大部分顺纹组坯, 再经热压胶合而成的板材。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第10张图片

△LVL

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第11张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第12张图片

△结构模型

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第13张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第14张图片

△施工过程


框架结构构件并没有用常规的钢连接件来连接固定,而是通过 3500 个 80mm 厚的榉木螺栓锁住,楼板则采用 CLT 正胶胶合木,有利于加强建筑物的稳定性。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第15张图片

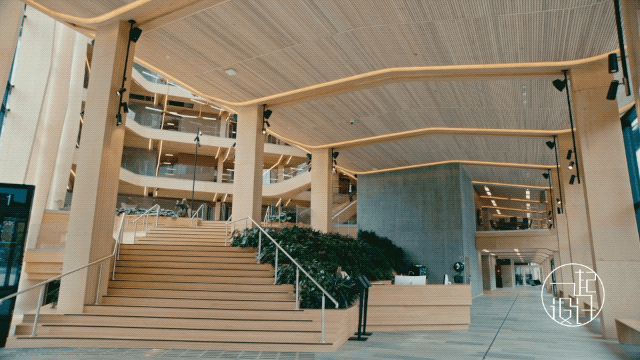

前台接待区,设在主入口楼梯的旁边,全木结构创造真实而独特的空间▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第16张图片


从主入口进入建筑内部就是中庭,中庭内的木质开放走廊与三角形的建筑体量形成呼应▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第17张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第18张图片

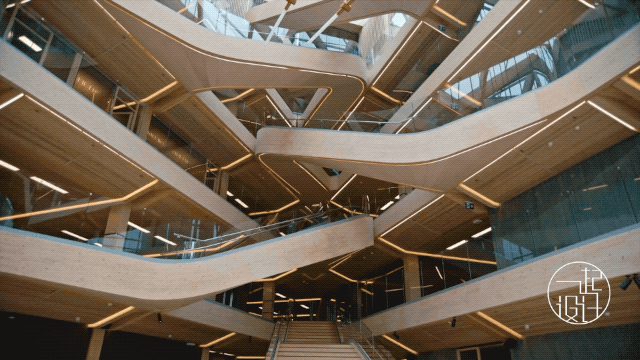

大楼内最吸引人眼球的是蜿蜒穿梭的楼梯设计,这也是中庭空间的一大亮点。四个木结构楼梯轴,沿着每一层立面和 CLT 楼板的层压榉木的连续边梁来加固。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第19张图片


这也是中庭空间的一大亮点。四个木结构楼梯轴,沿着每一层立面和 CLT 楼板的层压榉木的连续边梁来加固。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第20张图片

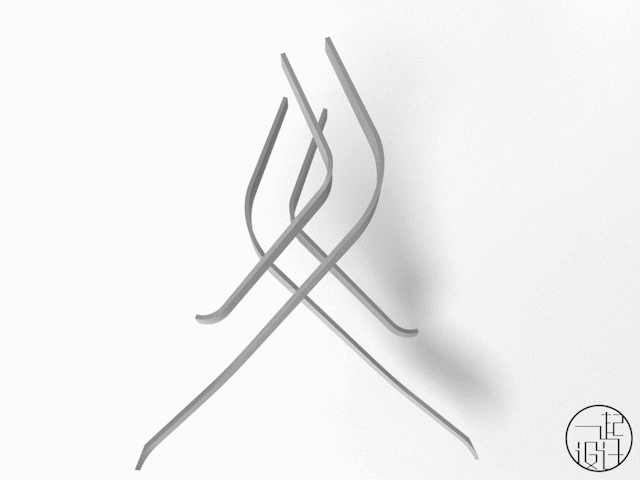

△楼梯设计过程

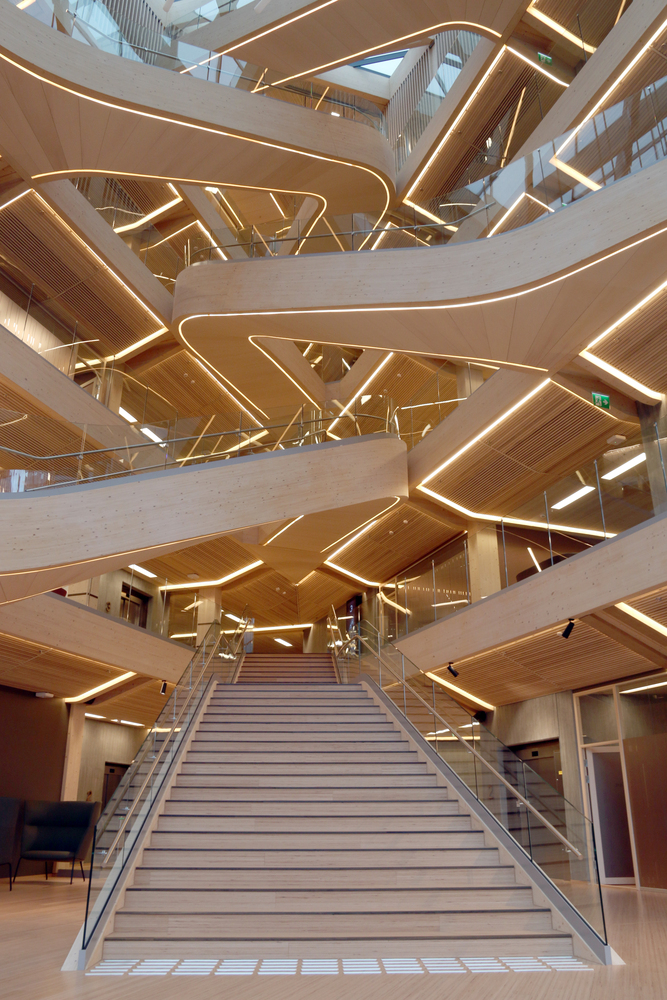

承重楼梯的纵梁在两个方向呈弯曲设计,为悬挑至中庭 5 米处的开放式楼梯提供支撑。双曲线胶合梁是在法兰克福 Hess Timber 公司生产的,这家公司也是为数不多的能够做出复杂几何形状胶合梁的公司之一。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第21张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第22张图片


复杂的造型配合原木的装饰,在这个7层的共享空间形成一个完整的声场,时不时请来音乐家现场演奏也有很好的声音效果。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第23张图片


建筑首层至三层使用的梁柱,均为 LVL,由德国 Pollmeier 公司向挪威 Moelven Limtre 公司提供 40mm 榉木旋切单板,后者再进行胶合加工。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第24张图片


与传统的云杉胶合木胶相比,榉木更重、更强韧,因而构件的抗拉、抗压、抗剪强度也更大,能帮助建筑设计实现更纤细轻盈的效果。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第25张图片


其他楼层则使用由本地生产的胶合木来完成,工厂总共交付了 1900 立方米的 CLT(交叉层积材)、1100 立方米的胶合木和 600 立方米的榉木 LVL(层积单板木材)。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第26张图片


所有墙体和楼板,根据 750 张施工装配图,通过 67000 颗螺栓连接固定,孔洞的允许误差仅为 0.1 毫米,预制的胶合木构件也都达到了极高的标准。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第27张图片


木材的使用于建筑而言是具有可持续性的,它既减少了施工时间,又使建筑物的元件易于拆卸和重新用于其他目的。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第28张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第29张图片


所有社交区域都面向中庭▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第30张图片


全玻璃幕墙和固定在胶合梁上的玻璃天花板将阳光最大化的引入室内,使中庭空间格外温暖、开放、通透。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第31张图片


大楼内对照明设计也有极高要求,灯带跟随建筑轮廓,顺着木条方向安装,不仅对应着每个工作区,还赋予了空间绝对美感。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第32张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第33张图片


在这个全木结构的空间内办公,无形中总能感觉到一种特别的亲和力▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第34张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第35张图片


会客室▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第36张图片


办公室隔间上部使用玻璃作为完整的隔断▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第37张图片


小型会议室设在最顶层,倾斜的屋顶,四扇大天窗,灰色的地毯,不规则的空间造型添了一抹趣味氛围,使整体显得不那么呆板、沉闷▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第38张图片


开放式的茶水间,选用吧台搭配高脚凳的座位设计,更有助于员工间的交流讨论,进而激发创意灵感。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第39张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第40张图片

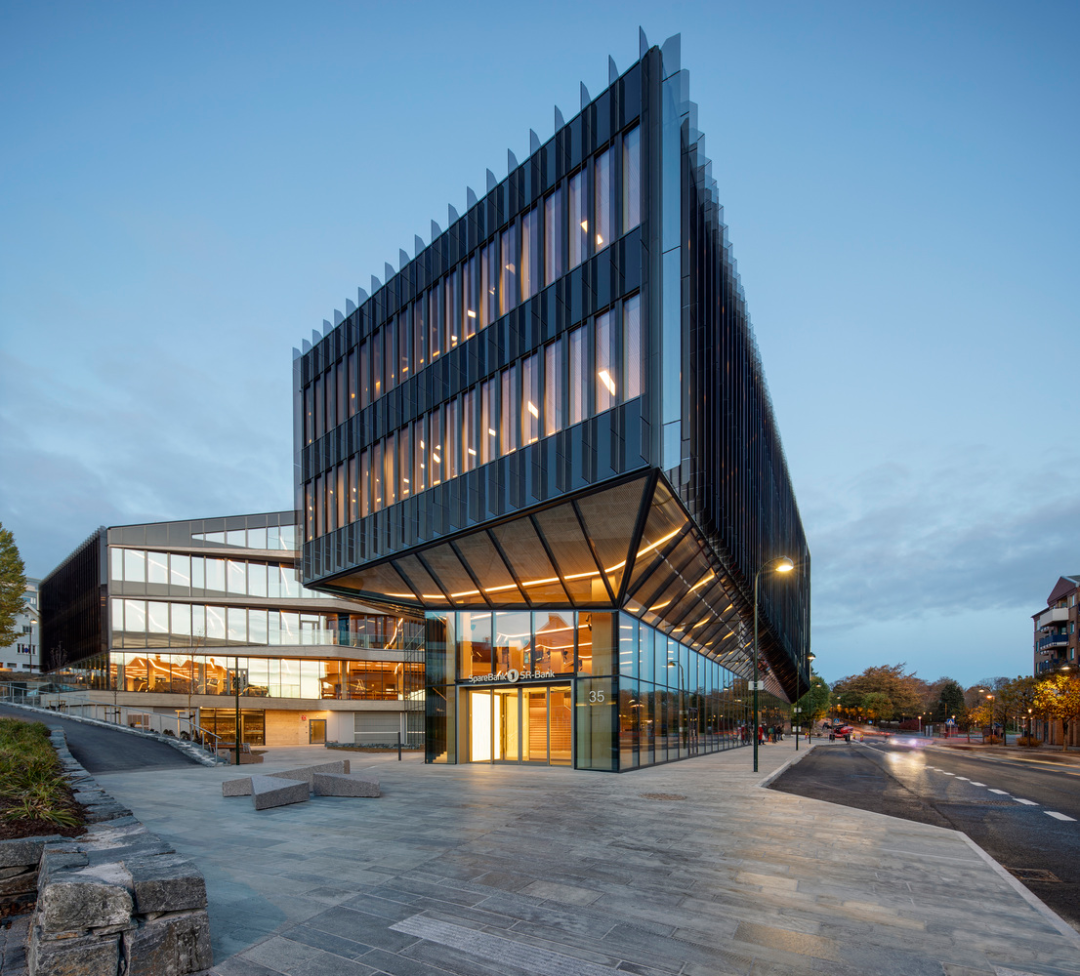

说了那么多室内设计,再来看一下室外,建筑外立面采用玻璃幕墙,让整体显得通透而不厚重。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第41张图片


这些垂直的玻璃片包括三层:一层透明玻璃,一层铜棕色玻璃,中间夹一层遮阳膜。玻璃由 OKALUX 公司提供,不仅具有很高的防晒系数,而且能让强烈的阳光进入室内后变得温和柔美,避免大晴天里室内光影过于尖锐、明暗对比过大。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第42张图片


幕墙上还布满 2 厘米厚的垂直玻璃片散热片,不仅使建筑看起来更为生动,还保证了室内采光以及一定的控温效果▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第43张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第44张图片


木材作为一种永恒的建材,古老而又现代,它实用、坚固、美观,有现代感和前瞻性,并使建筑具有一种特别的亲和力,与 SR 银行新总部的价值观也很相符。

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第45张图片


平面图▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第46张图片


立面图▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第47张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第48张图片


剖面图▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第49张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第50张图片


分析轴测图▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第51张图片


楼梯轴测图▽

4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第52张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第53张图片


4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第54张图片



4.7亿的总部大楼,一根钢筋都没有!原来木结构可以这么美!第55张图片
