本文转载自公众号一只建筑精,未经授权不得二次转载

Produced by :尤加利叶

我记得《奇葩说》有一期讨论到年轻人的精致问题。

大体上是在讨论,领着每月3000块工资的社会青年,究竟应该不应该追求精致。

好问题。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第1张图片


有的人说不应该,什么阶段的人应该做什么阶段的事情,身为初出社会的年轻人,就应该勤奋工作,勒紧裤腰带生活,什么GUCCI,LV,Dior通通于你是浮云。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第2张图片


有的人说,身为社会的新生一代,即便被生活按在地上摩擦,也依然无法剥夺追求精致的权力。

换句话说就是加最狠的班,用最贵的眼霜。你强任你强,我用托比昂。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第3张图片


而身为建筑师的我们,早就与精致无缘
操着拯救世界的心,干着通宵达旦的活
要学的比海多,要吃的比虾少

用这个名字,7米16层?!贫穷甲方的愿望实现了……第4张图片


看着每个月微薄的工资和老婆大人的白眼
世界上还有比这更让人绝望的事情吗?



那就是碰上一个比你还穷的甲方。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第5张图片


要说平时做做豪宅,公建,起码心里也能YY一下,获得一丝丝心理安慰。

但是你说这基地又小,预算还低,不能凹形式,不能做空间,每块砖都透露出贫穷的气息。这样的项目能接??

用这个名字,7米16层?!贫穷甲方的愿望实现了……第6张图片


能!能!当然能!预算低无所谓,只要设计费给够,让你住我家都行。

毕竟建筑师最擅长的就是解决问题,贫穷问题也是问题。甲方爸爸还是甲方爸爸,血浓于水的感情岂是区区身外之物可以衡量的???

用这个名字,7米16层?!贫穷甲方的愿望实现了……第7张图片


今天要讲的故事就是一位日本的贫困的甲方爸爸的故事。项目预算很低,面积很小,希望能够建造一栋住宅。

"多小?”
”占地一百平米左右......“
“噢......”

一百平米的房子,这还算房子吗?这不房间吗?
只见建筑师给自己倒了杯温水,小酌一口,便放在桌上。

“您稍等,我去去便回!”

用这个名字,7米16层?!贫穷甲方的愿望实现了……第8张图片

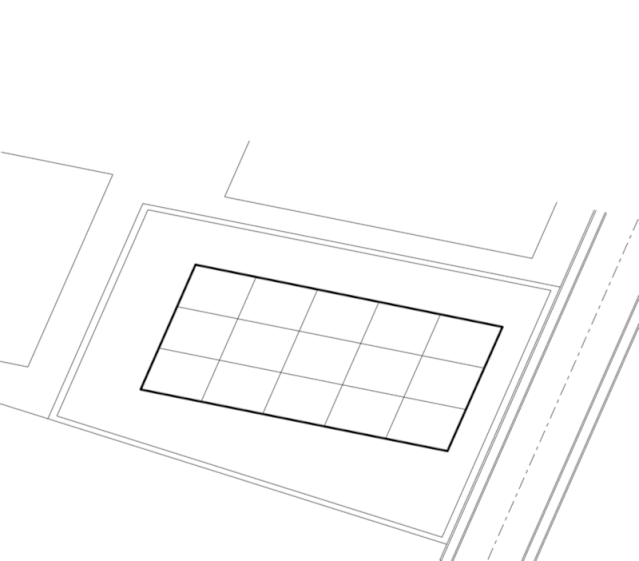

项目基地呈梯形,内有一点点高差,不过问题不大。

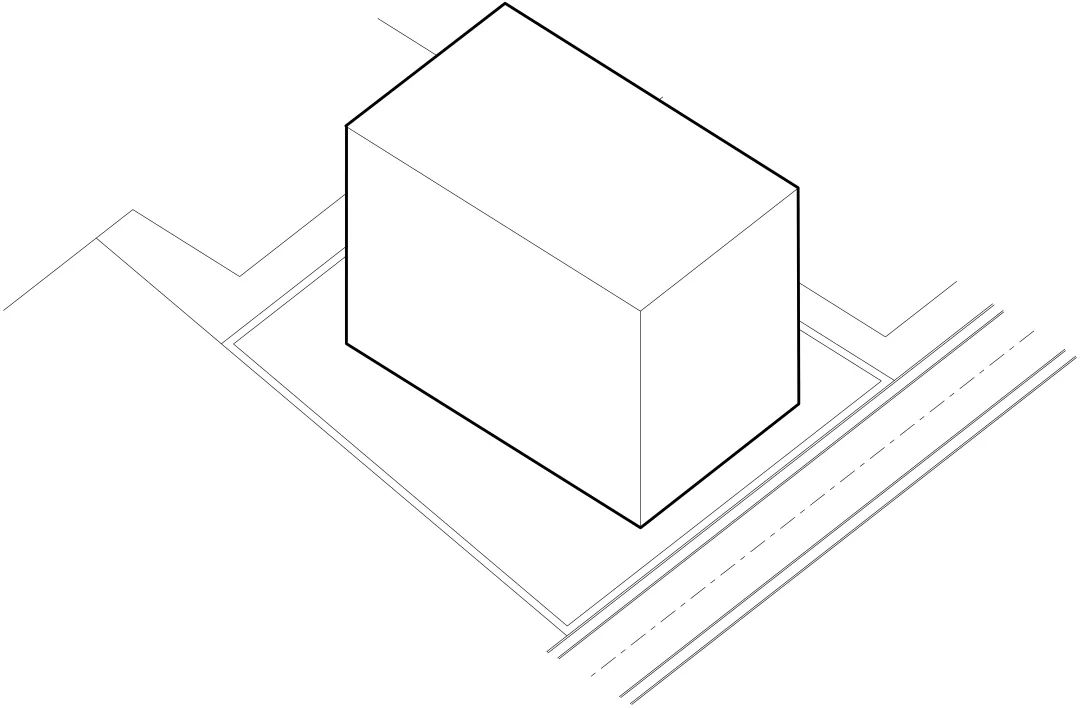

在计算了面积以后,基本上便迅速地将体块定为矩形。为什么?
因为便宜。

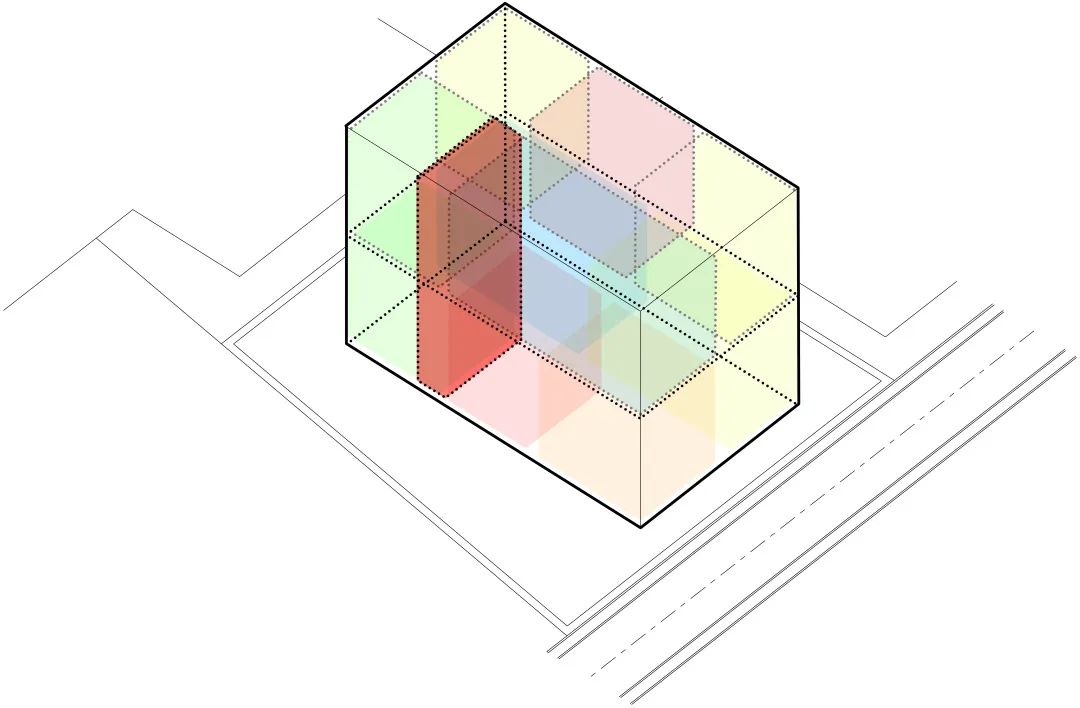

然后就是套功能。

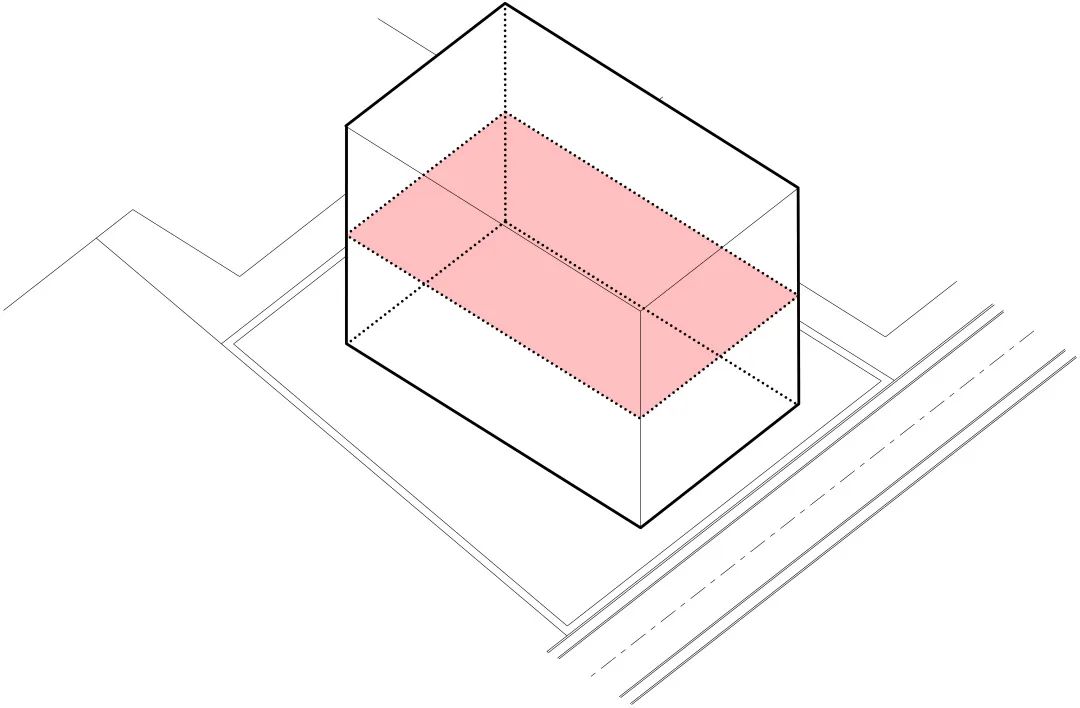

主要分为上下两层,毕竟只有100平米不到。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第9张图片

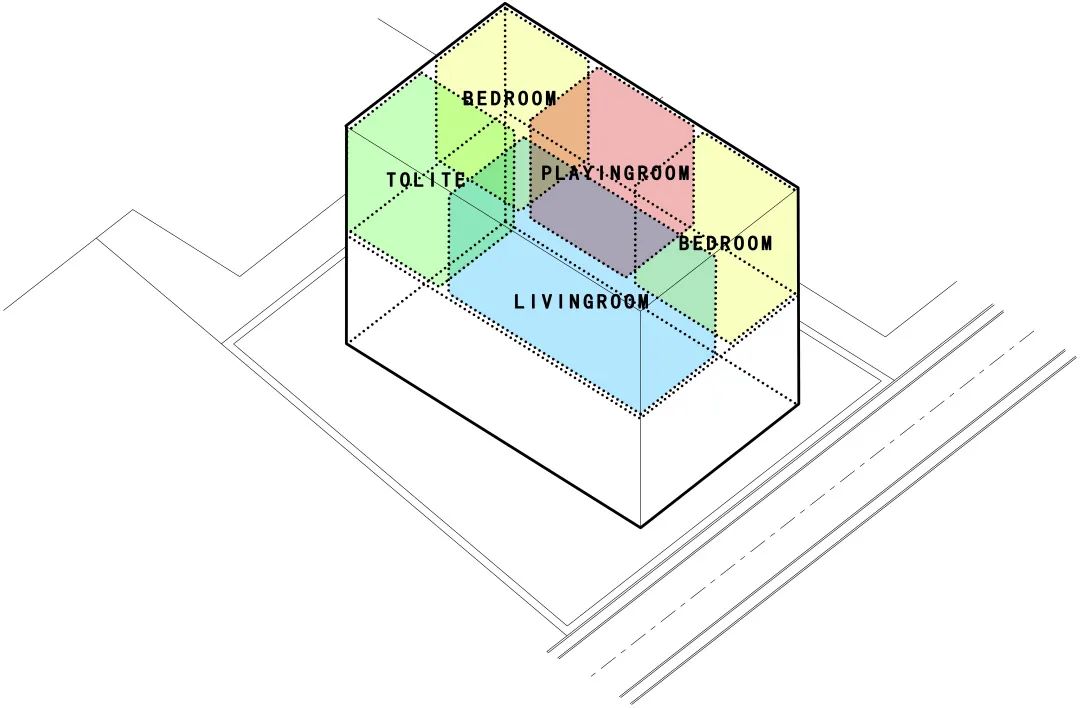

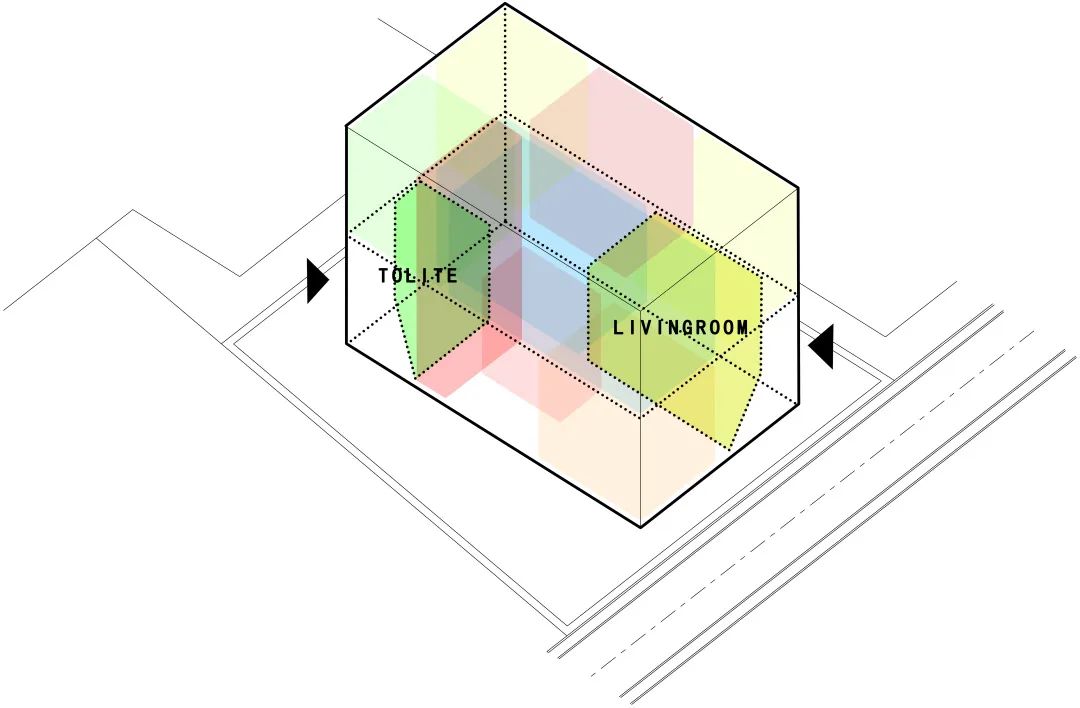

一层包括入口玄关,厨房,卫生间,客厅和卧室。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第10张图片


二层包括起居室,卧室和娱乐室。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第11张图片


然后插入交通核。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第12张图片


哎呀,这入口不太像入口的亚子,往里面凹一点。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第13张图片

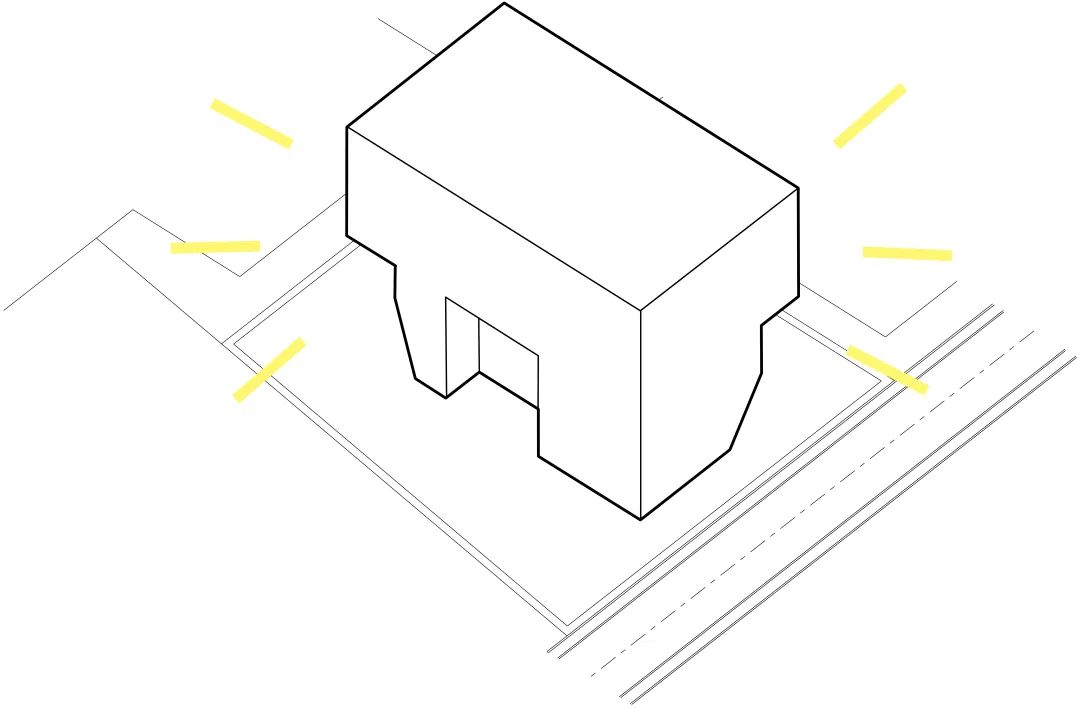

为了让这个房子看起来更有设计感,将两个端部各切一个45°斜角。名义上说是为了不阻碍丁字路口两端的视线。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第14张图片


最后套个外墙,刷个白灰,大功告成!

用这个名字,7米16层?!贫穷甲方的愿望实现了……第15张图片


做设计,有的时候就是这么简单!

回去一摸水杯,还是热的。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第16张图片


结果当然是以更快的速度被驳回,甲方大手一挥,设计稿掉了一地,虽然只有一张。

哟呵!钱包不鼓,脾气不小。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第17张图片


甲方爸爸的要求很简单,希望能够在有限的空间中,做出更加丰富和利用率高的空间。

OK,OK,这样类似的要求我似乎在哪儿看到过。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第18张图片


这TM不扯淡吗?!

用这个名字,7米16层?!贫穷甲方的愿望实现了……第19张图片


咳咳,本着崇高的职业操守,自己接的活,跪着也要做完。
但是问题是,应该怎么做?
100平米的房子利用率再高能高出花来?简直是非人的要求好吗!

对了!

所以应对措施也应该刨除自己的惯性思维,不要把甲方当人来看。(看了一眼房间里的猫爬架)

用这个名字,7米16层?!贫穷甲方的愿望实现了……第20张图片


让我们重新理清思路。

为了达到空间的最大化利用,首先就应该抛除传统的平面设计模式,转成三维的空间思考模式。

面积既然是定死了,那么只有在层高上做文章。如果能在有限的占地面积中尽量多插入几层楼板,同时延长人的行走流线,那么有效使用面积不就上来了吗?

用这个名字,7米16层?!贫穷甲方的愿望实现了……第21张图片


但是层高怎么解决呢?插入太多楼板势必会导致层高压缩很低,而建筑总高度又不能做的太高,城市规划条例都规定死了的。

多层楼板+足够的层高+高空间利用率......

一个螺旋楼梯慢慢映入建筑师的眼帘,也给了这个方案注入了灵魂。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第22张图片


接下来便是建筑师的魔术时刻。

首先一改原本横平竖直的轴网为45°的交叉轴网,不要问我为什么,问就是帅!

根据轴线将楼板切割成若干片用于抬高和降低的模块,然后切去左下和右上最不好用的两个小三角形空间。(不懂浪费,哪儿懂节约?)

用这个名字,7米16层?!贫穷甲方的愿望实现了……第23张图片


然后就是我们的螺旋线登场的时候了!

首先顺应地势,将地坪层做成东北低,西南高。

其次左侧的楼板顺时针不停地向上升起。每升起一层,就赋予其一种功能。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第24张图片


螺旋上升的形式保证了一层客厅的足够层高。并极大地增加了空间的利用率。部分层高较小的空间变作为储藏空间。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第25张图片


楼板一直螺旋上升到屋顶。毕竟屋顶的空间也需要好好的利用起来才是。

OK,左边的螺旋楼板生成完毕,右边的还难吗?

用这个名字,7米16层?!贫穷甲方的愿望实现了……第26张图片

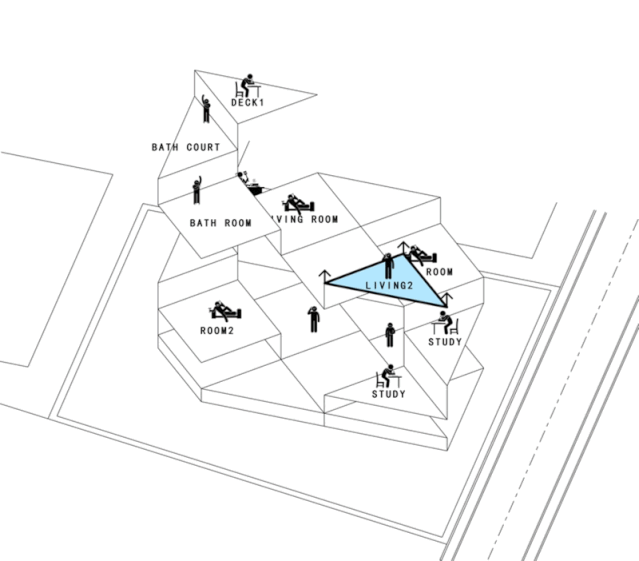

在右边,建筑师使用了逆时针的螺旋线。两个螺旋空间在中间4.2米高度处相接。

然后同样一直往屋顶延伸。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第27张图片

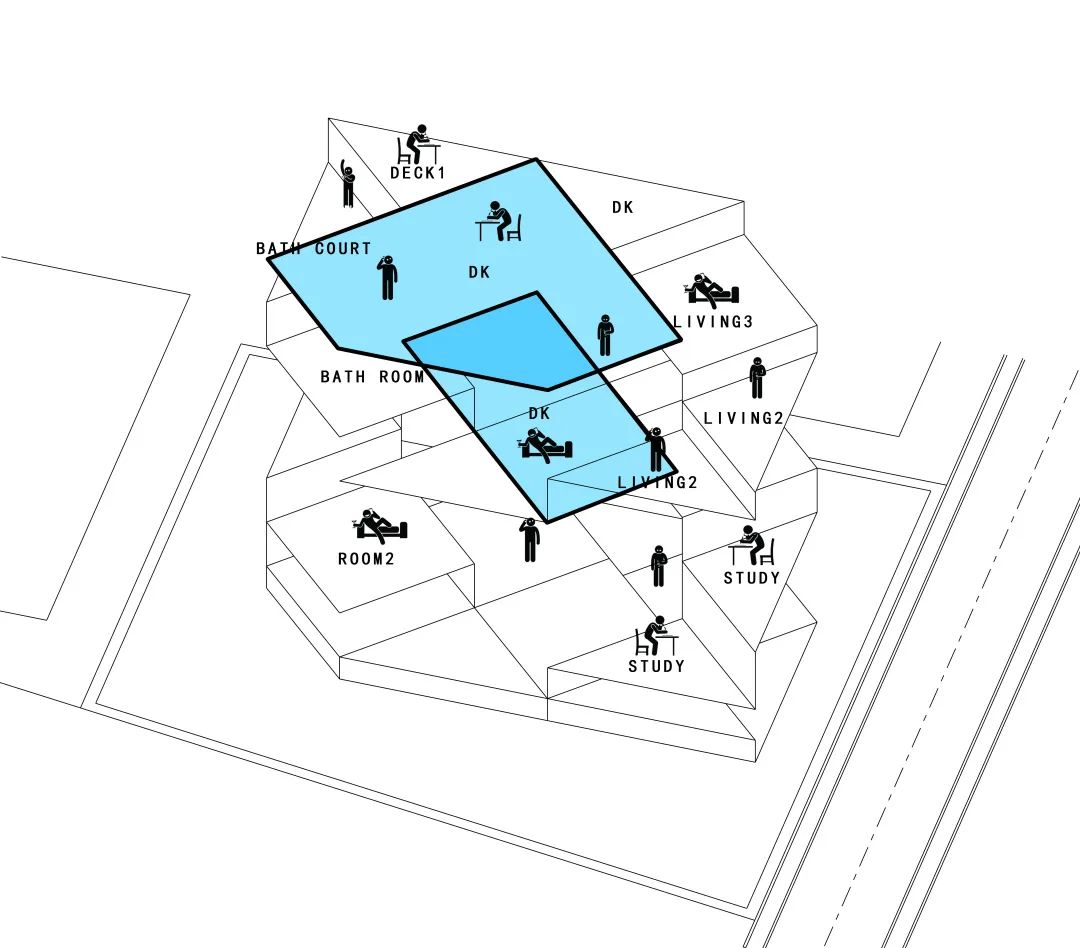

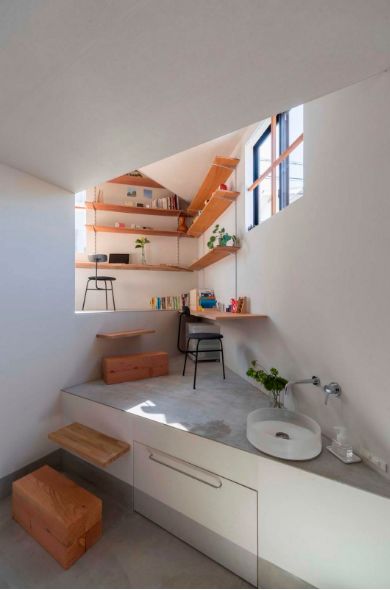

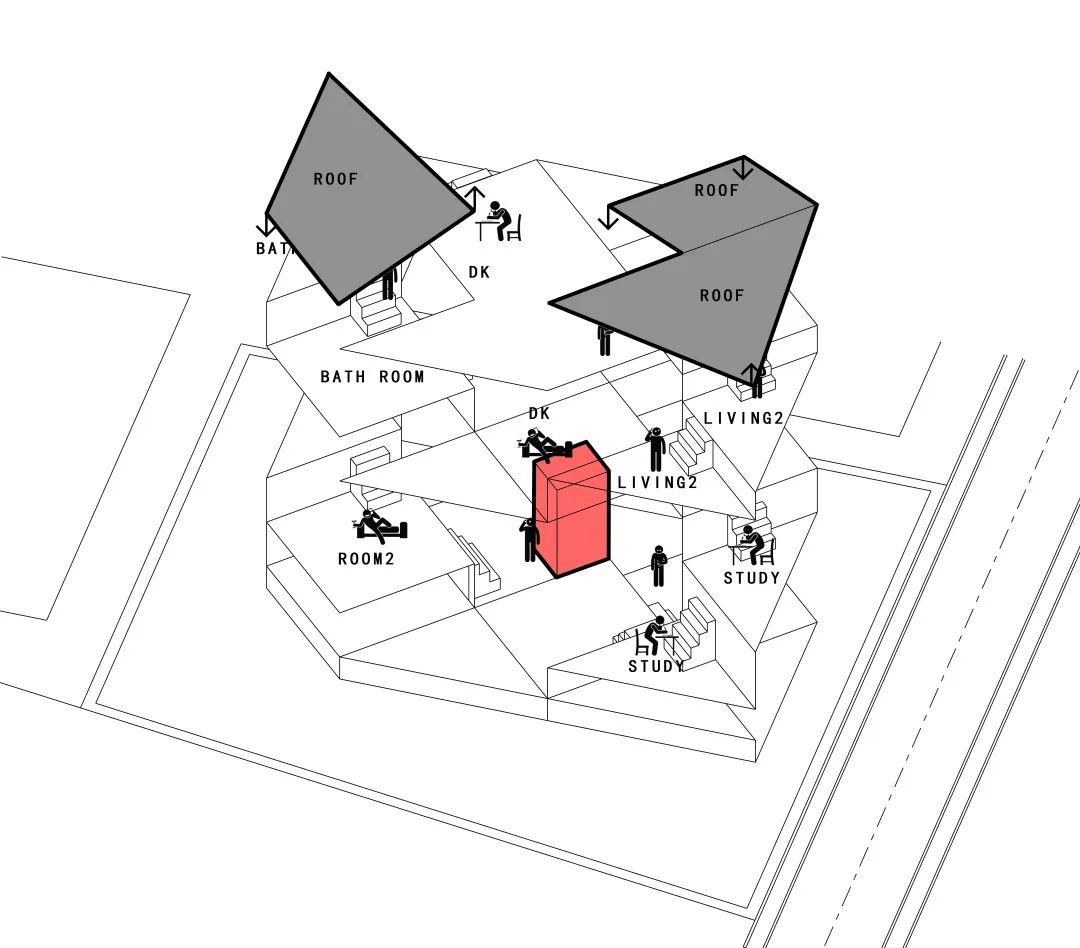

至此,左右两块有限的空间内部便让我们以螺旋上升的方式配合不同的功能,插入了许多小楼板。用于储物的书桌和置物架隐藏在各层的空间之中,十分方便。

主要概念生成了,最后剩下的只是一些扫尾工作了。
比如再两个螺旋空间之间补上楼板。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第28张图片


补上屋顶。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第29张图片


哎呀,各层之间的小台阶不能丢!

用这个名字,7米16层?!贫穷甲方的愿望实现了……第30张图片


以及最重要的卫生间。

为了满足当地退街距的要求,屋顶做成了折线型。(小CASE)

用这个名字,7米16层?!贫穷甲方的愿望实现了……第31张图片


当然了,出于隐私性考虑,空间之间也不可能完全是开敞的,因此该有的隔墙加上!

(才怪,明明是因为选择廉价的木结构的限制,才导致了楼板与楼板之间的空间必须是封闭的,但是视线的不通达,反倒无形给予了空间更多的张力)

用这个名字,7米16层?!贫穷甲方的愿望实现了……第32张图片


最后的最后,套个外墙,加几扇窗户,结束,完工!

用这个名字,7米16层?!贫穷甲方的愿望实现了……第33张图片


好吧,好像是有点丑......

但是败絮其外,金玉其中,这么小的空间你还想我怎样!(撸袖子)

OK,最后再来从头看一下这栋住宅的生成过程。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第34张图片

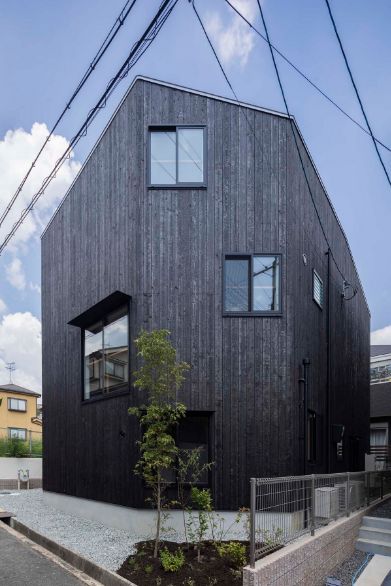

这便是日本岛田阳建筑设计事务所在日本高规市设计的高规住宅。

原来空间还可以这么玩!涨姿势了...

用这个名字,7米16层?!贫穷甲方的愿望实现了……第35张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第36张图片

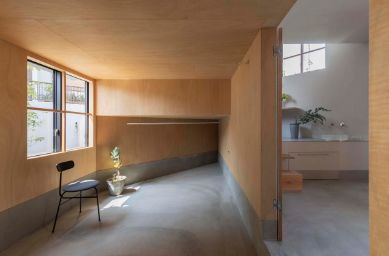

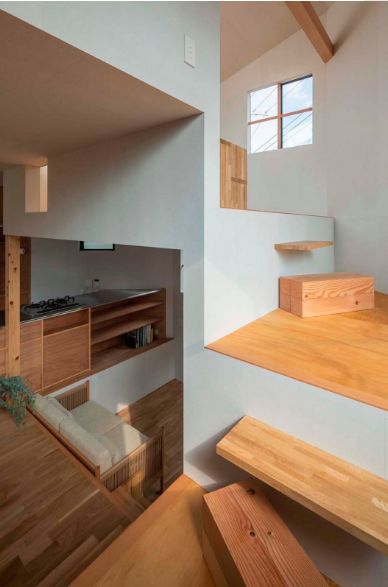

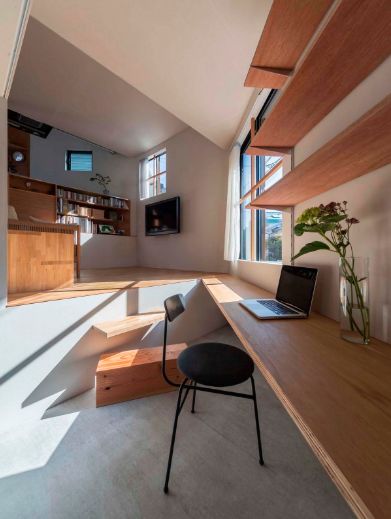

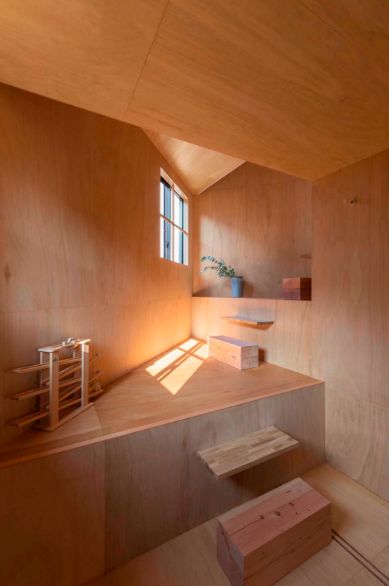

外表的确其貌不扬,但是内部空间却是丰富多彩。

用这个名字,7米16层?!贫穷甲方的愿望实现了……第37张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第38张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第39张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第40张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第41张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第42张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第43张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第44张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第45张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第46张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第47张图片


用这个名字,7米16层?!贫穷甲方的愿望实现了……第48张图片

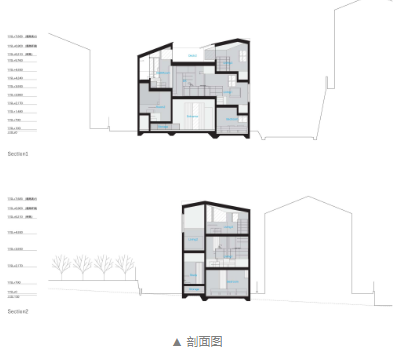

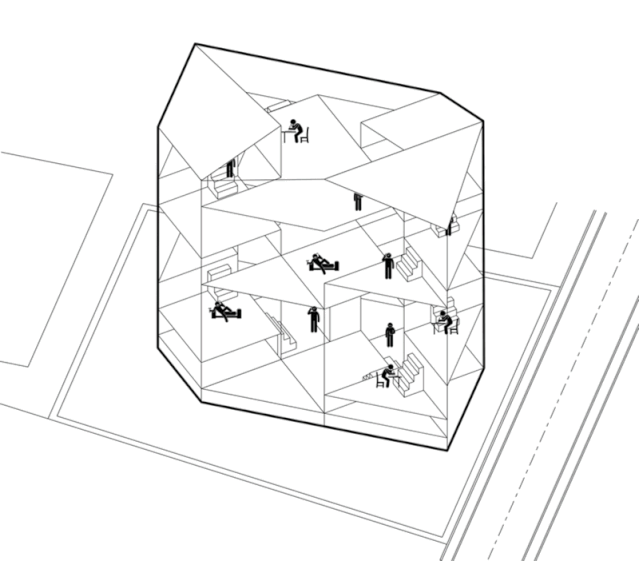

7米的建筑高度内,总共有16层楼板。

“你家多大?”
“不大不大,也就16层...”

事实证明,没有做不到,只有想不到。
只要气质够,肉夹馍也能吃出法餐的气质~
不用担心为难建筑师,因为你不给建筑师找麻烦
建筑师自己也会给自己找麻烦。
这大概就是来自建筑师最深沉的爱了吧......
