本文转载自公众号一起设计,未经授权不得二次转载

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第1张图片


玻璃之家
Maison de Verre

位于法国巴黎的「玻璃之家」,是建筑设计中的经典之作。设计者是最早将玻璃砖带入建筑设计之中。

自从向民众开放以后,全世界的设计师们都想前去参观、学习 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第2张图片


这栋房子很有名,但其设计者皮埃尔·夏洛(Pierre Chareau)却并不那么为人所知。

他与柯布西耶、莱特等大神们属于同一个时代,是一个法国家具设计师、室内设计师,更是法国早期现代设计运动最有影响力的人之一。

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第3张图片

△皮埃尔·夏洛 Pierre Chareau(1883-1950)

16 岁时因为没能通过考试,他只好在巴黎的一家英国家具厂做学徒,15 年后才成为独立设计师。

之后他一生只发表过几篇论文,一直在为电影、舞台剧设计家具(还为柯布西耶的作品设计配套家具)和布景。

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第4张图片

△皮埃尔设计的家具:梧桐书案

可以说在 49 岁之前,皮埃尔·夏洛都只是一个普通得不能再普通的设计师。

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第5张图片

左图为柯布西耶与皮埃尔·夏洛联合设计的作品,右为玻璃之家。

直到 1932 年,他一辈子唯一的建筑设计作品正式建成,这才让他真正成为了一个「建筑师」。这栋建筑,就是「玻璃之家」(Maison de Verre)。

这栋如此吸引人的房子,到底是怎样设计的?


01.
建筑设计


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第6张图片


这栋「玻璃之家」位于巴黎的左岸地区,是整个巴黎地区最早的钢结构楼宇,也是早期现代主义建筑的代表,在后来被评为全球最重要的125栋建筑之一。

这栋建筑在现代建筑史上占据重要的地位,能与柯布西耶的建筑作品萨伏伊别墅(Villa Savoy)相提并论 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第7张图片


这栋建筑建成于 1932 年,

是一个在旧建筑上进行改造的项目。

房子当时的主人是巴黎的名流,一对名为达尔扎斯的医生夫妇。他们在 1928 年,请皮埃尔为他们的旧宅重新设计。

原本这只是一座被老房子环抱的旧宅,而且住在房子三楼的老妇人拒绝搬迁 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第8张图片


皮埃尔保留了整栋建筑的上部两层,将下部的两层拆除,并以铁柱取代了原有的厚实结构墙来做支撑 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第9张图片

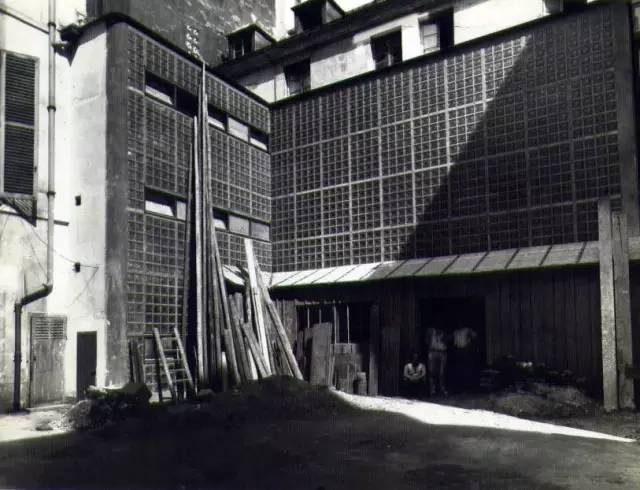

当时的施工情况 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第10张图片

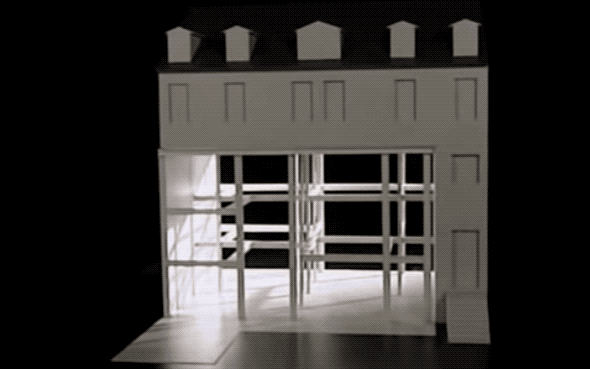

墙拆掉以后,就腾出了新的空间,在新的空间内皮埃尔再像抽屉一般嵌入新住宅。

这种做法结合了新旧建筑物的存在,在当时是非常特殊的设计案例。

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第11张图片

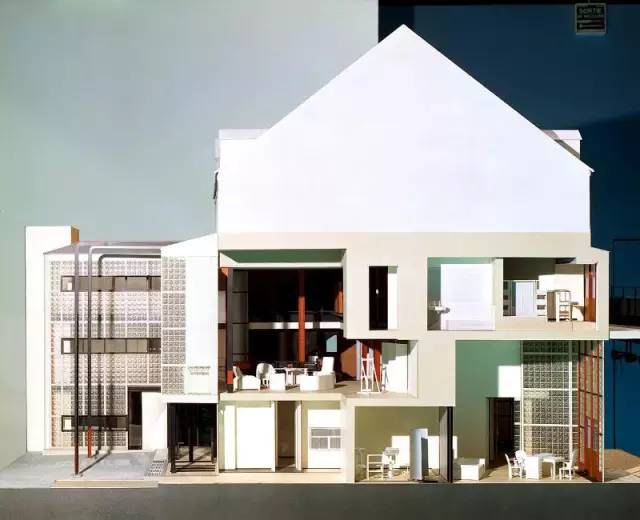

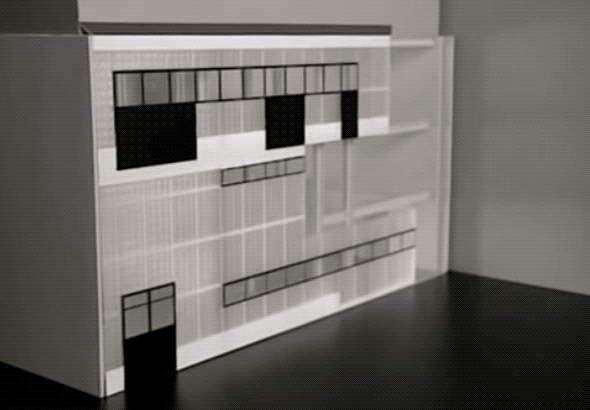

△建筑模型

房子的一楼是诊所,二楼以上是住所,入口则朝向了庭院。

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第12张图片

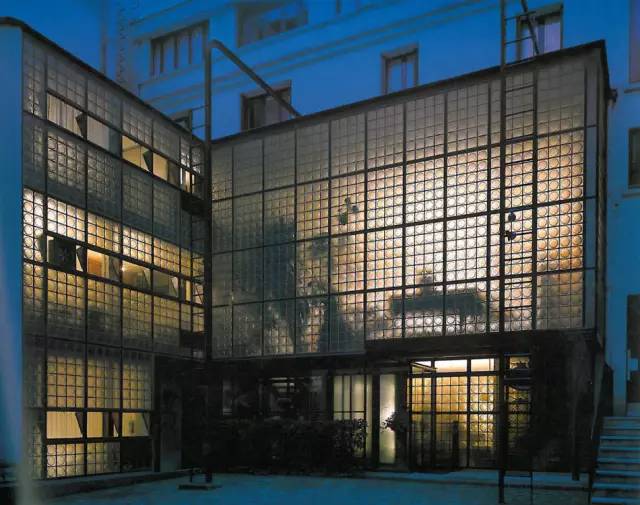

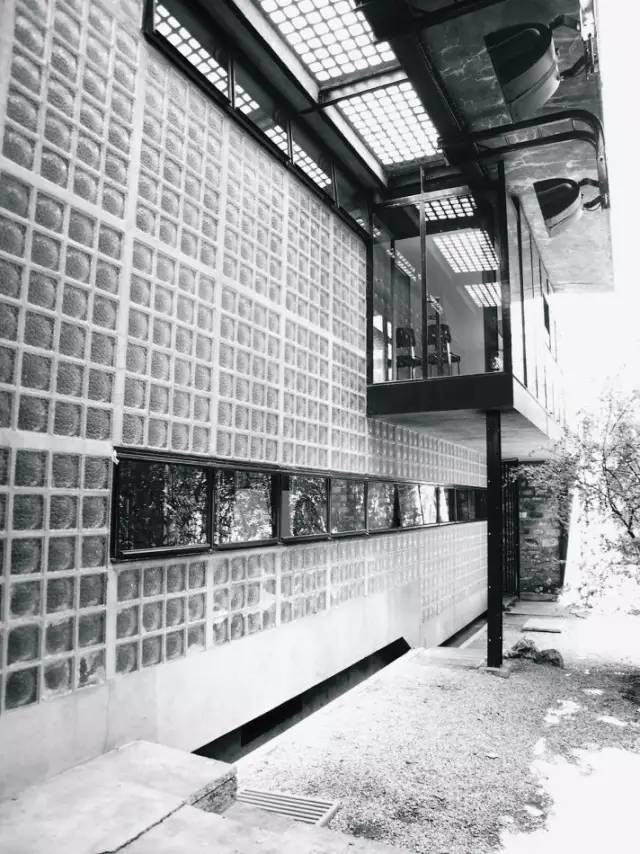

它的外观正如其名,建筑的前后立面几乎全由透光玻璃砖覆盖而成,这是它最大的特点 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第13张图片

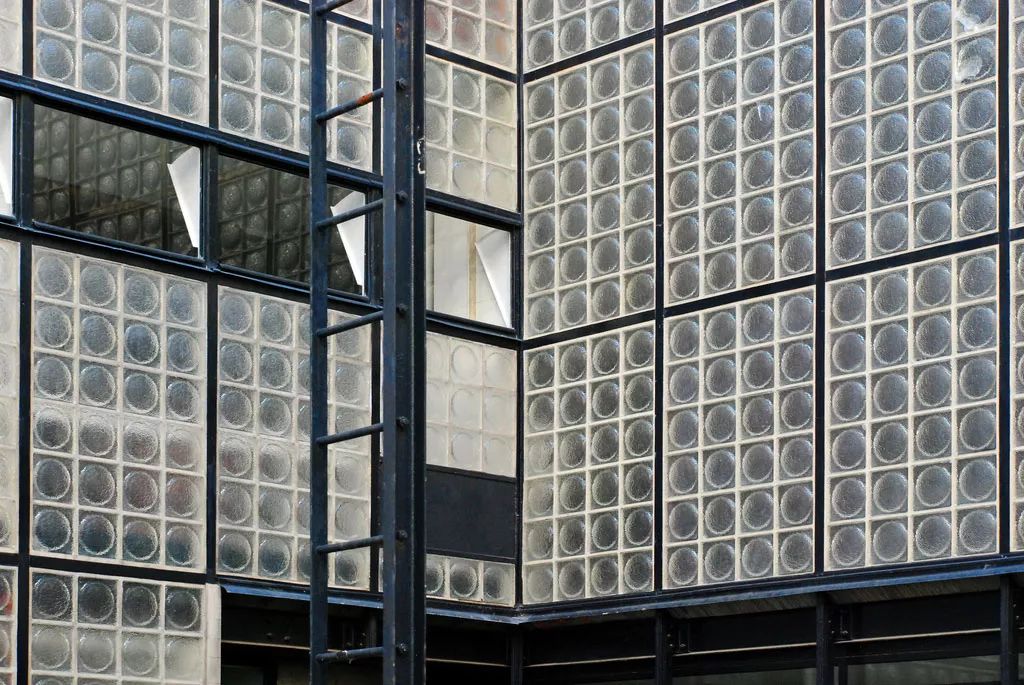

玻璃幕墙采用 20cm*20cm4cm 的半透明玻璃砖作为外围护材料,让人感受到不受限制和扩展的无限性 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第14张图片


采用这种透光玻璃的材料,也让皮埃尔·夏洛在设计上,有着数学性架构的制约。

为了遵守这个制约,整个建筑远远脱离了以往的建筑常识,成为了当时非常前卫的存在 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第15张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第16张图片

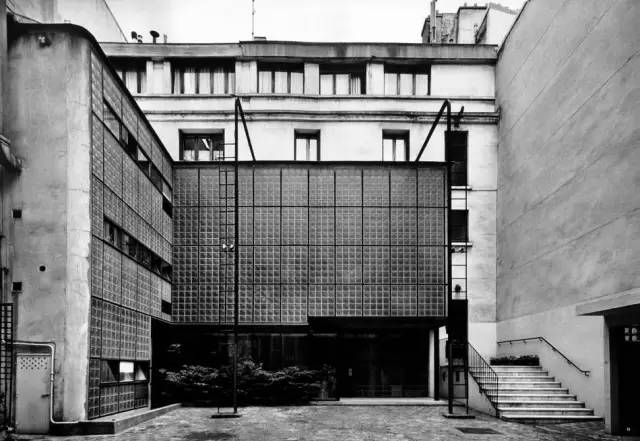

建筑的入口朝向西北的庭院,采用半透明玻璃砖,为室内提供充足的自然光照,同时又考虑到医生工作的需要和居住需求,能够保证私密性 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第17张图片


而朝向花园的一面局部,也采用了全透明的玻璃窗,还做了许多加盖的部分,包括新的露台、铁栏杆等等 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第18张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第19张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第20张图片

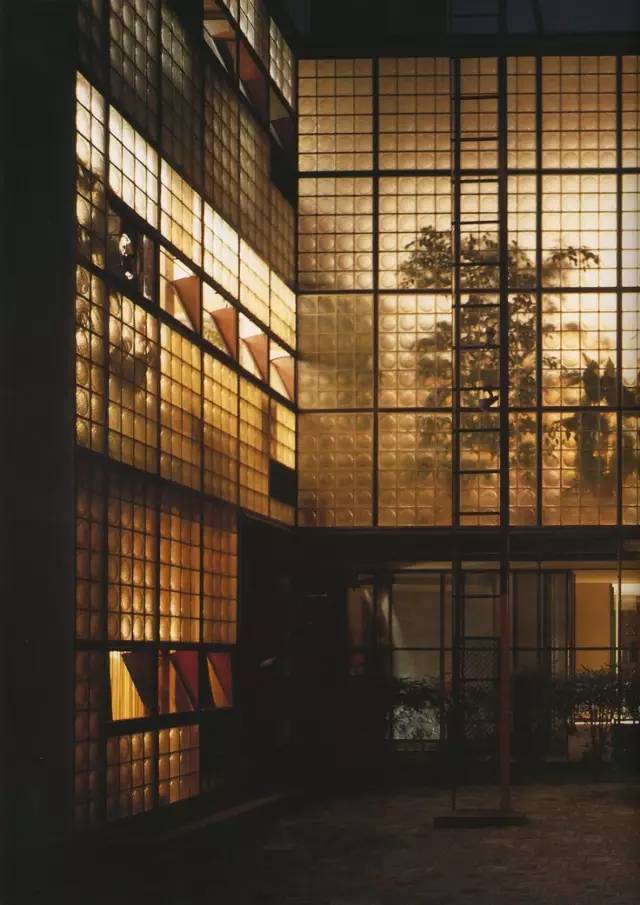

由于建筑完全由透光玻璃砖覆盖,面积巨大的折光层为室内的空间带来剧场般的漫射光效果。

到了晚上,室外设置的投射灯则代替日光,从外向内进行采光工作,光线漫射于室内空间 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第21张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第22张图片

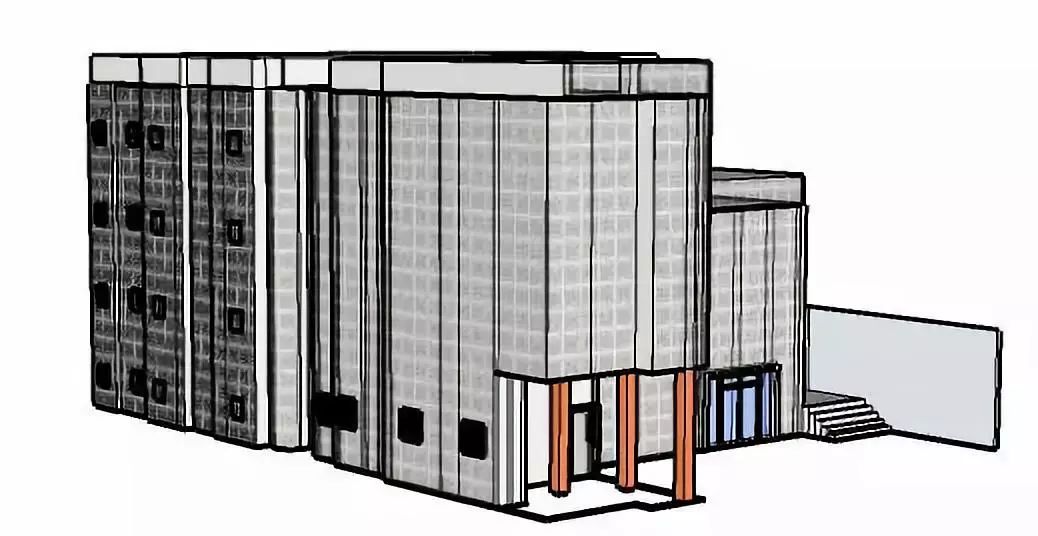

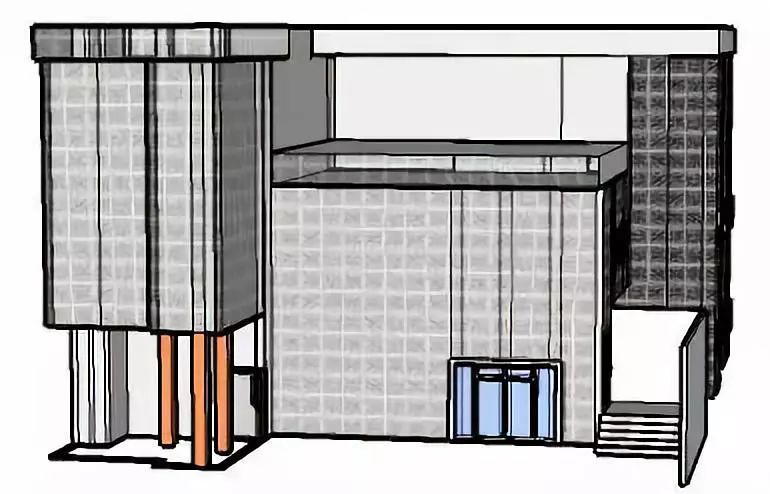

后人再制的建筑透视表现图 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第23张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第24张图片



02.
空间布局


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第25张图片


房子的空间布局也非常明确,而且处处充满着机关(文章的第三部分会详述),散发出纯粹的工业之美。

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第26张图片

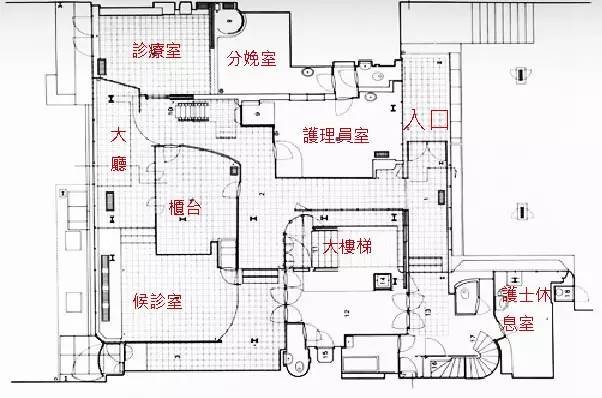

一楼是诊疗所,有产房、看护室、候诊室、柜台等,有一个角落则是上楼专用的大楼梯和大厅。

将柜台设置在一楼的正中央,环绕在它周围的是广大的空间,减少医院对于病人的压力 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第27张图片

一层平面图

二楼则是住宅的起居室,包括一个沙龙空间,周末业主都会在这里与朋友聚会交流。另外还有书房、餐厅和厨房。

还有一个属于夫人的小起居室,里面有一座直通三楼主卧室的秘密楼梯 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第28张图片

二层平面图

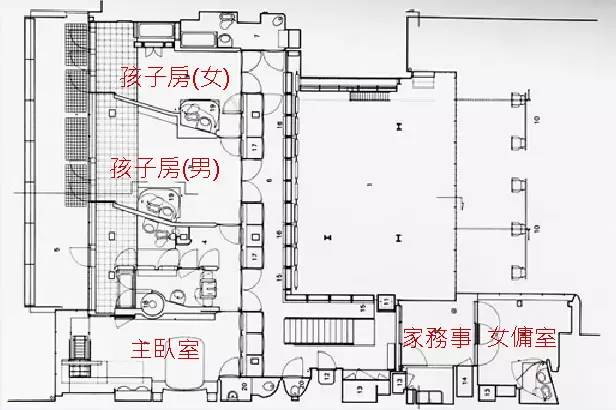

三楼则是一间主卧房、两间小孩房及佣人房。

除了一楼的诊疗室部分外,二、三楼的住宅面积加起来就有接近 500 平方米的空间 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第29张图片

三层平面图

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第30张图片

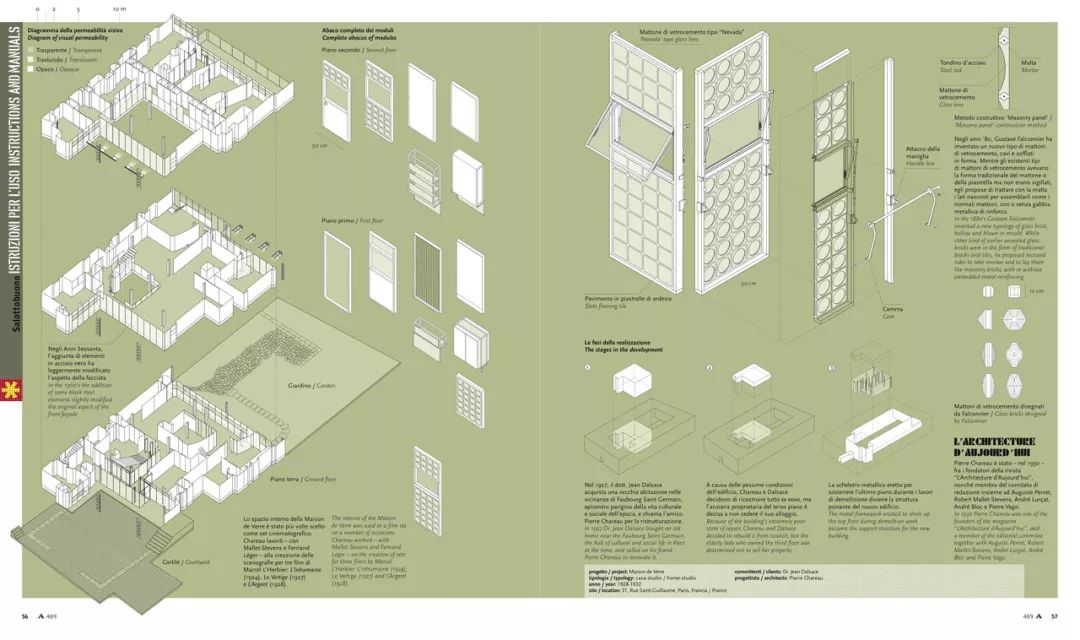

△总体设计图纸

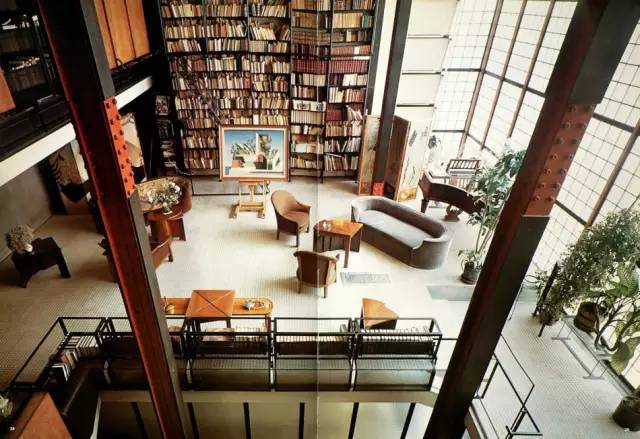

室内的空间感非常广阔,沙龙区还有着非常强烈的艺术气息。包括家具的选用,也都是以带着法式浪漫的设计风格为主 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第31张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第32张图片

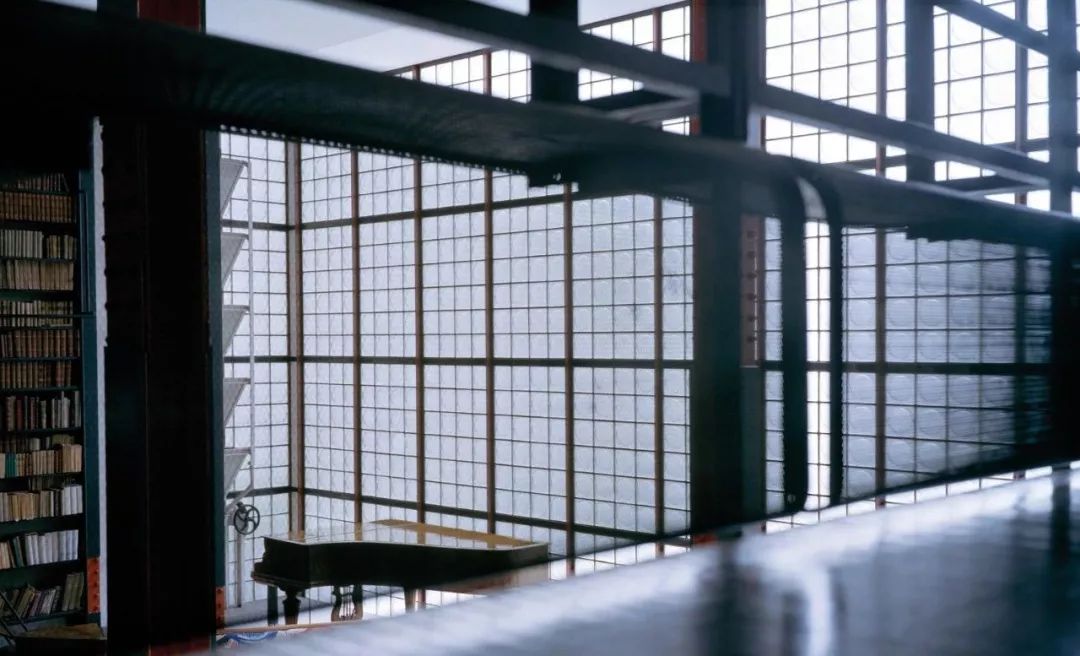

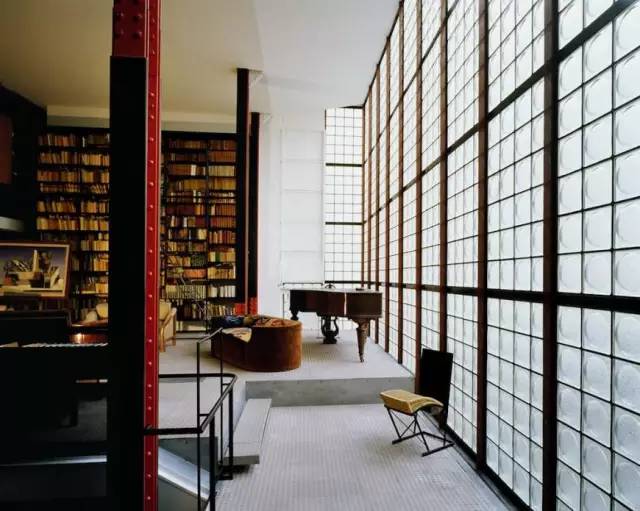

透光的玻璃幕墙,让室内的采光效果非常完善,在玻璃窗的附近还摆上了一家钢琴 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第33张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第34张图片


这栋房子的主人是巴黎当时的名流,有人特意绘制了卡通画,重现当时惬意的名流生活,可以看出这座房子,是十足的豪宅 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第35张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第36张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第37张图片

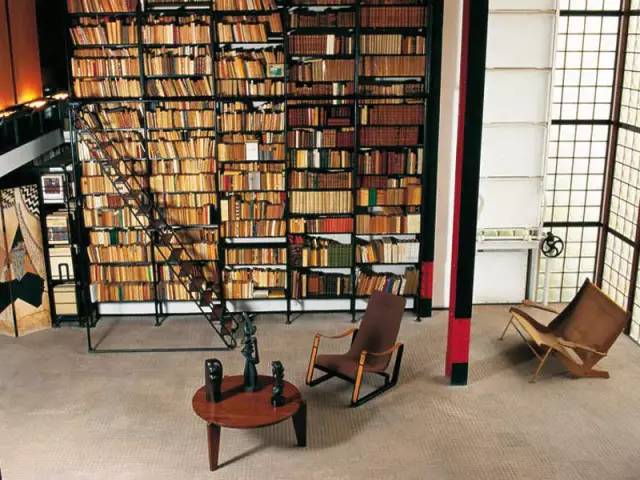

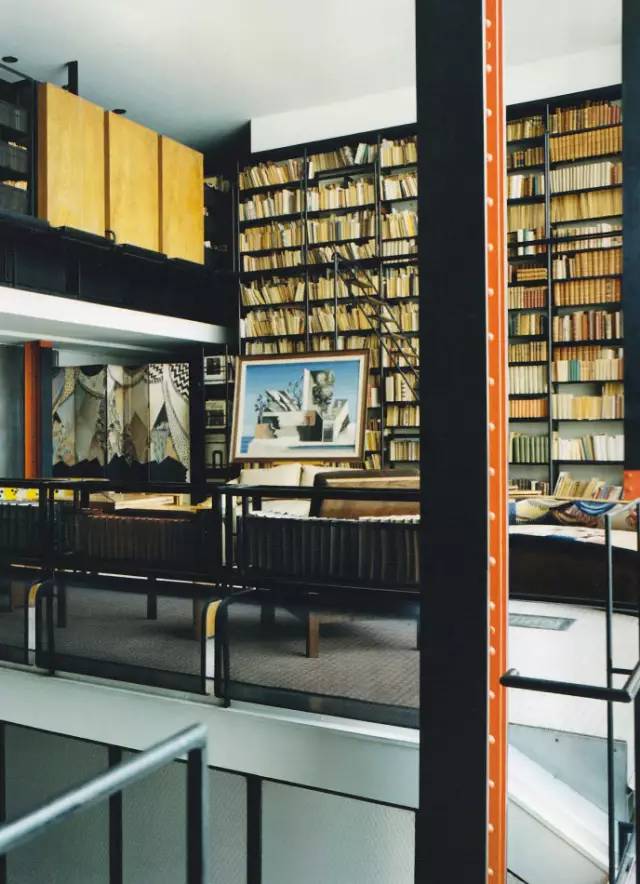

一面高大的书架占据了绝大部分的视野,左上角的木头挡板为隔层的空间提供私密性,但同时也起到了装饰的效果 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第38张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第39张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第40张图片

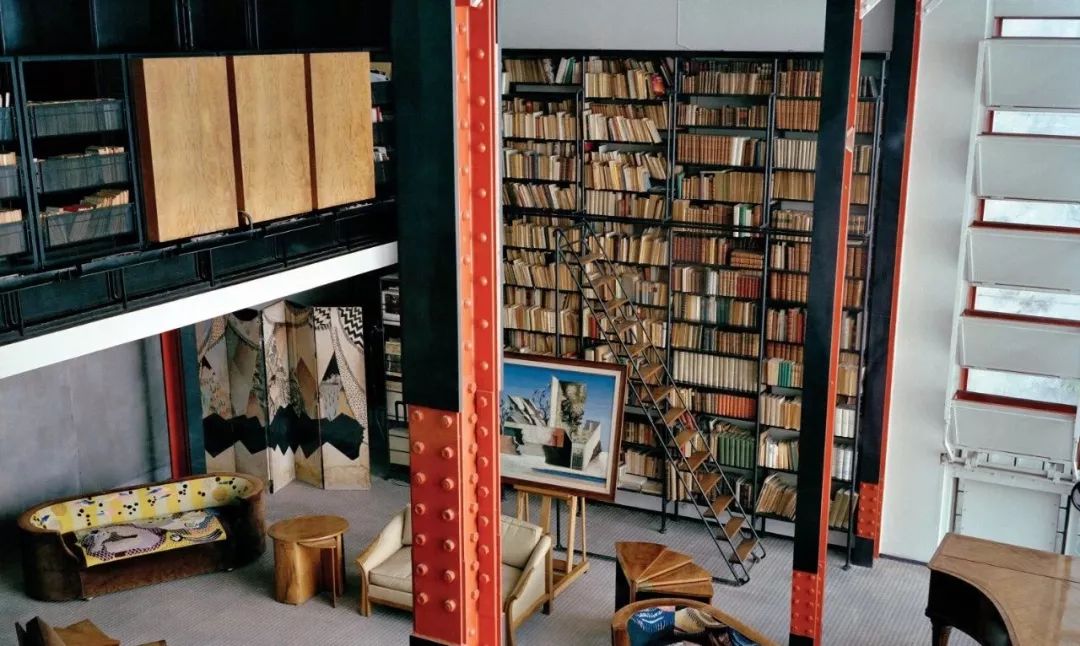

这面书架也是皮埃尔特意设计的,可滑动的楼梯能方便上下取书 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第41张图片


整个空间充满工业美学的气质,混凝土、砖石、玻璃和钢铁等材料的混合和使用,无不透露出夏埃尔对于早期现代设计的掌控力 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第42张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第43张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第44张图片

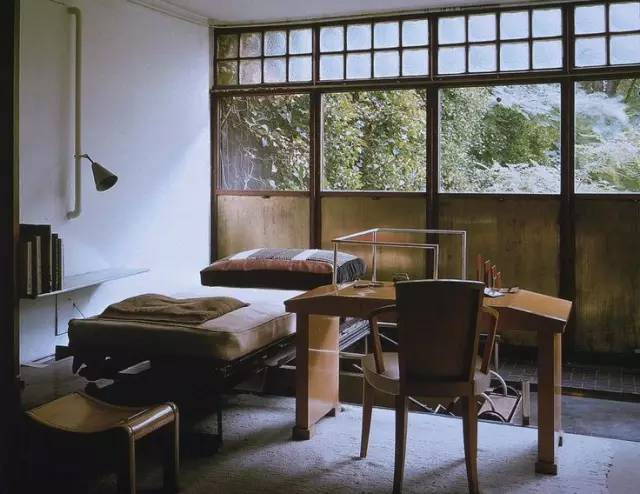

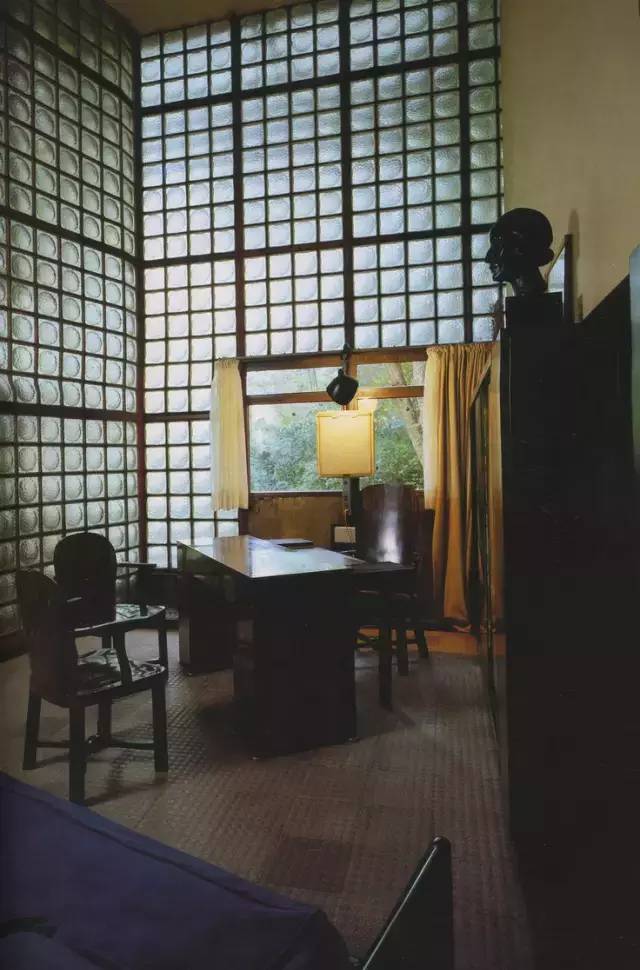

这里是位于一楼的医生办公室,有两层楼高,是唯一直接通向花园的房间 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第45张图片

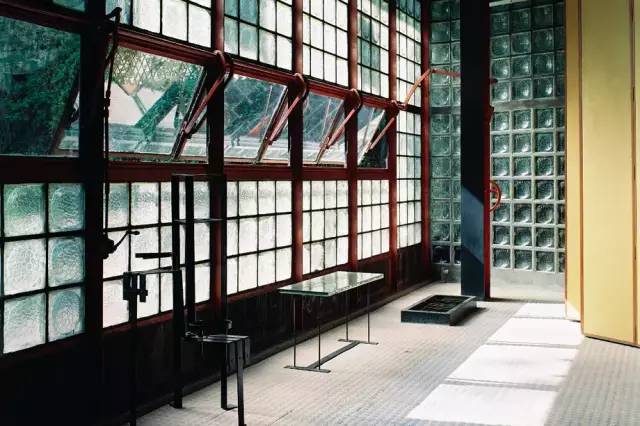

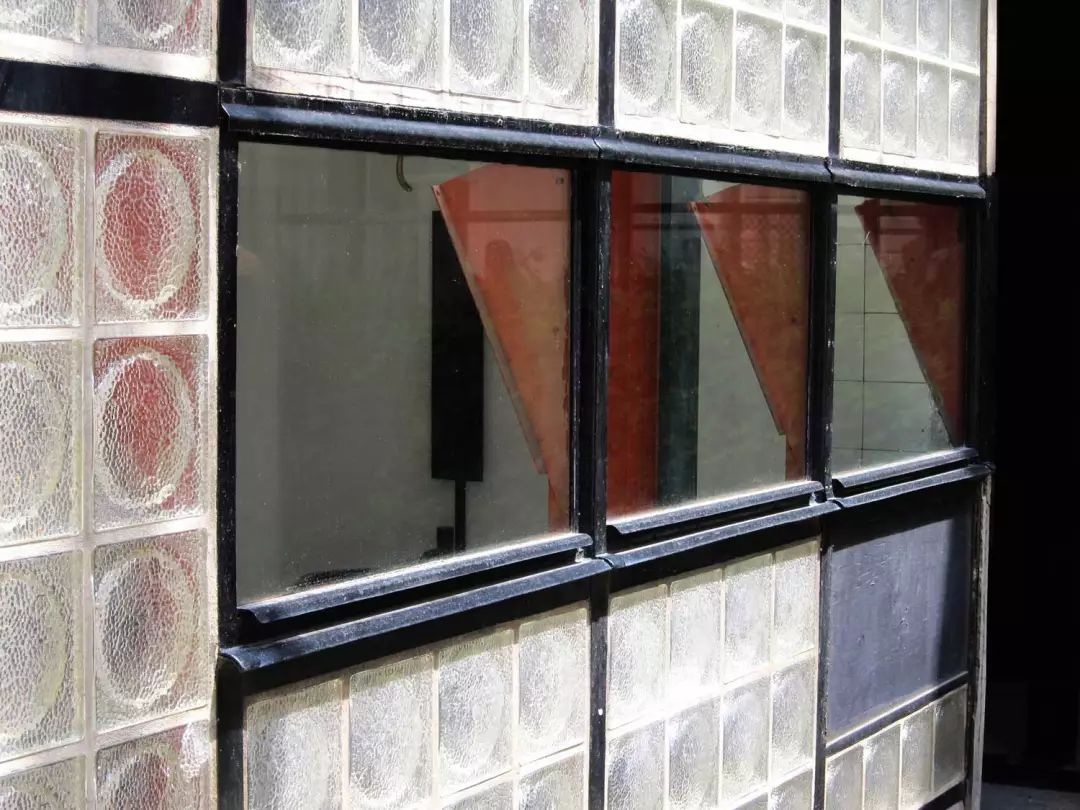

这里是可以通往后院的通道,可以看到玻璃幕墙中为了通风而设置的窗户,以及地上的一个长方形供暖口 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第46张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第47张图片

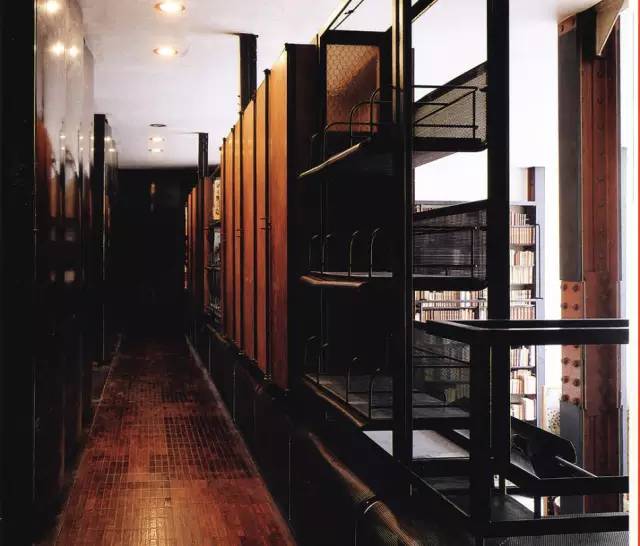

在「玻璃之家」,你能看到各种钢铁材料的细节 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第48张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第49张图片



03.
布满机关的房子


前面说「玻璃之家」有着令人折服的纯粹工业美感,是因为各类枢纽、移轨、旋轴遍布了整个建筑。

通过这些机关,能够全面地满足存储、采光、通风、私密、家仆服务等需要 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第50张图片

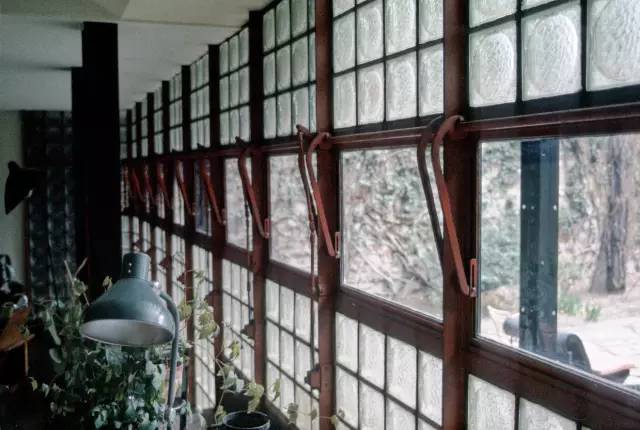

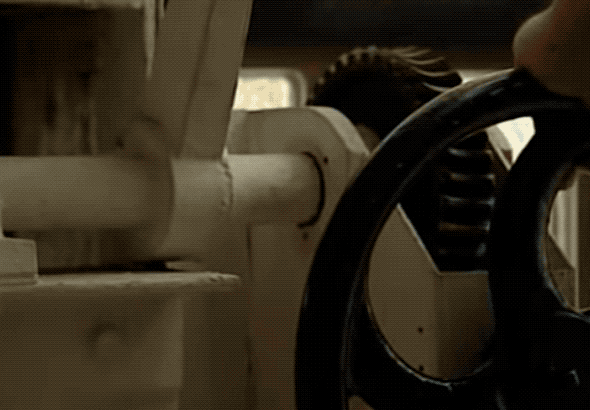

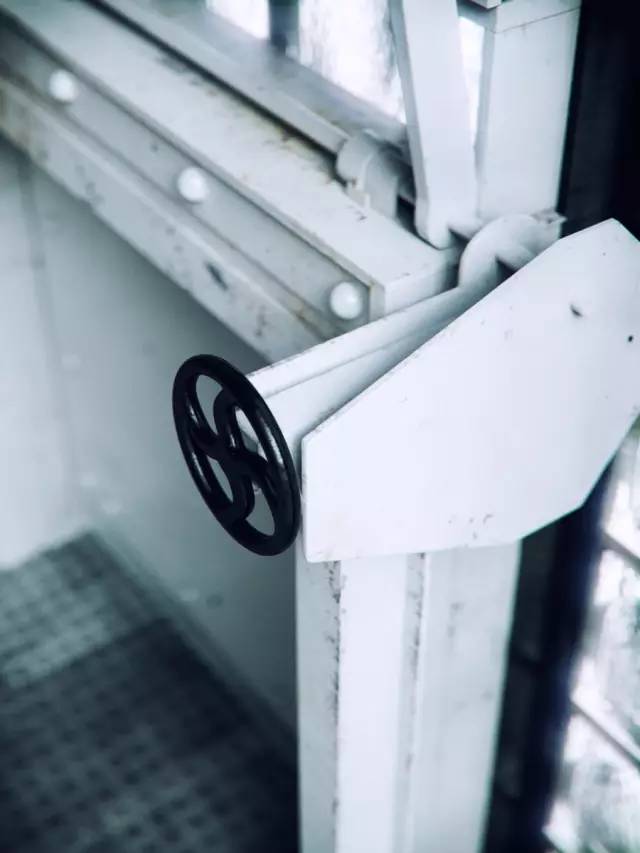

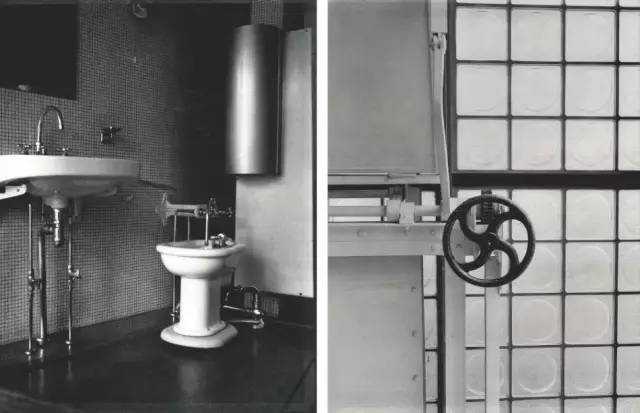

比如,由于建筑的整体里面都被玻璃砖覆盖,通风问题就通过旋轴机关的方式来解决 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第51张图片

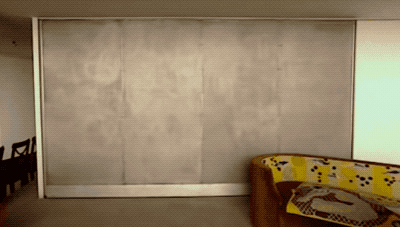

以及室内的空间隔断,

也通过一扇超大的移门来进行控制 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第52张图片

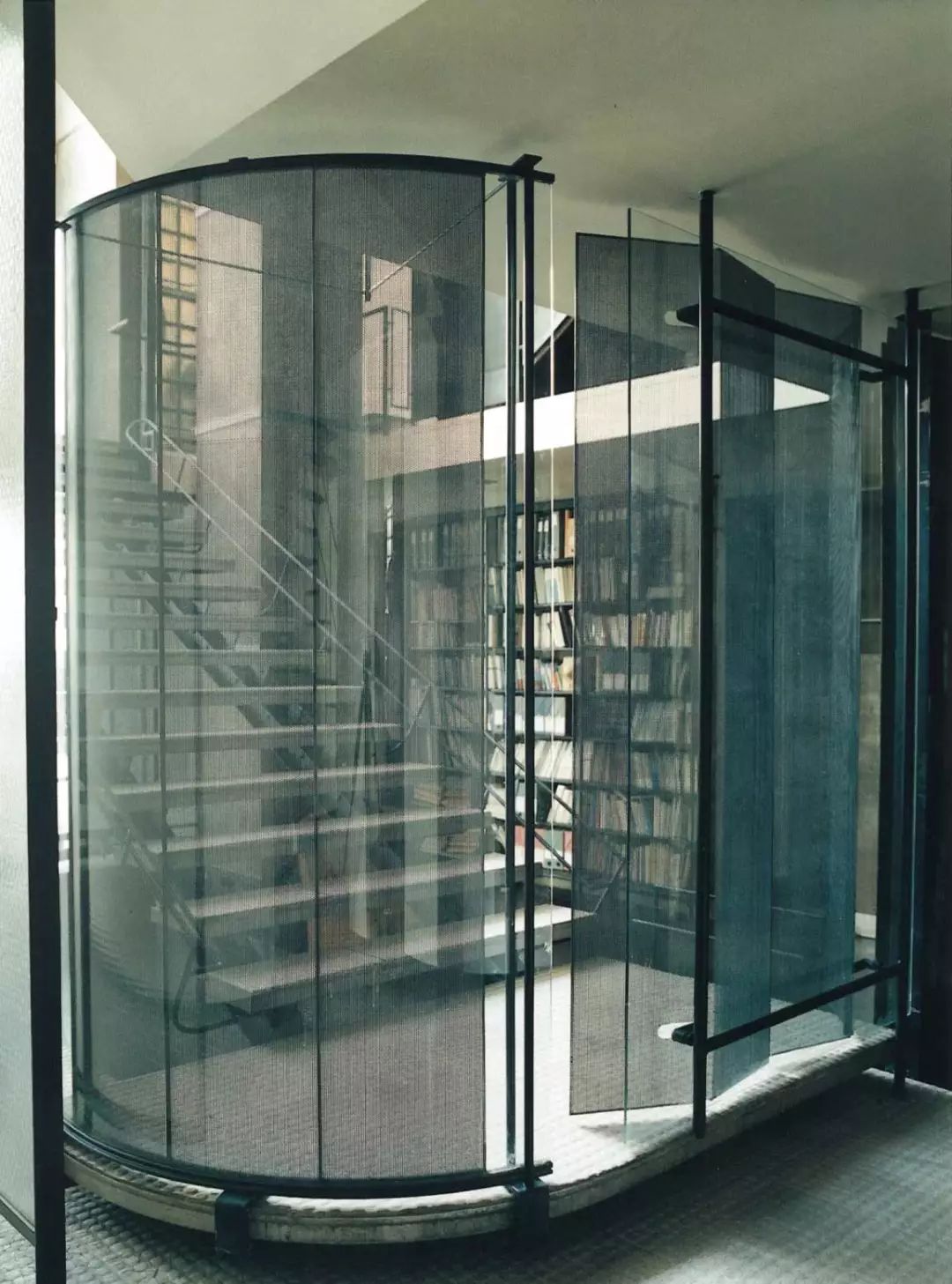

这里是往二楼的楼梯,皮埃尔在这里设计了一个半透明的滑动旋转门,巧妙地告诉病人不能上去 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第53张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第54张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第55张图片

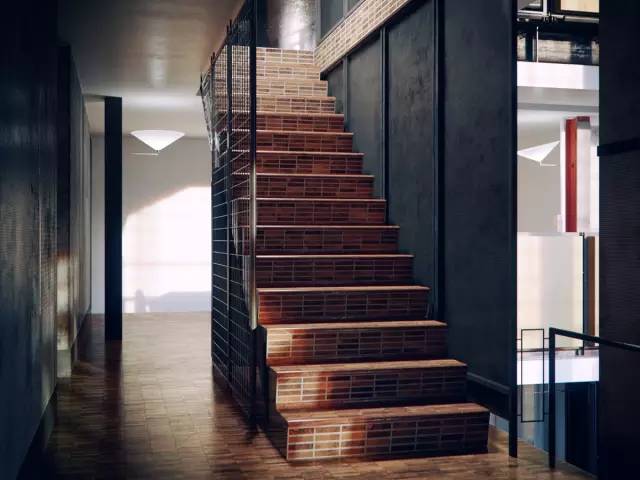

这里的楼梯宽幅约 1.5m,斜度大约为 30°,相较一般的楼梯要平缓许多,充分利用大空间,让平常上下楼更加舒服而且优雅 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第56张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第57张图片

△设计图

存储的功能也被结合到了一处楼梯下方的铁质圆筒内,家里的仆人可以在这里存取打扫的用具 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第58张图片


一楼的诊断室卫生间内,也有设计类似的存储空间,用来放毛巾 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第59张图片


特别的是这种机械设计,还分了两段式处理 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第60张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第61张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第62张图片


下面是二楼属于女主人的小起居室,有着充满法国情调的家居软装陈设,充分体现出房屋主人的品味 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第63张图片

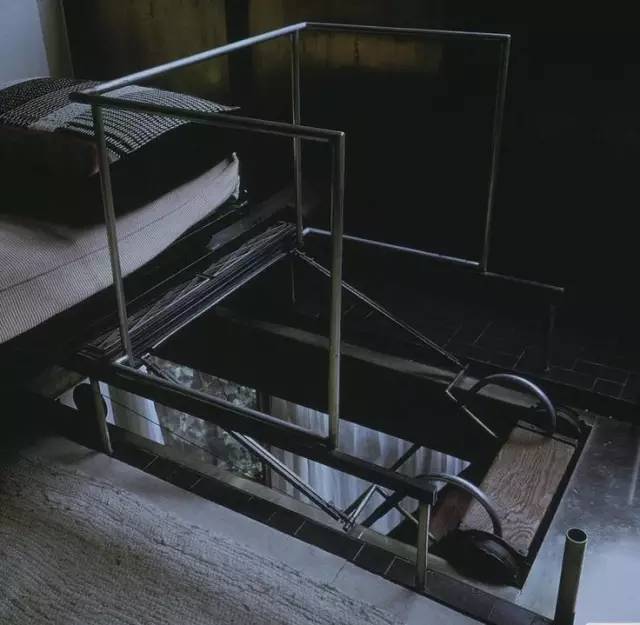

这里也设置了一个秘密的机关楼梯,方便上下楼,上楼之后就是一间小卧室 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第64张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第65张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第66张图片


「玻璃之家」内还有非常多的的细节,通过对钢铁、玻璃等当时的新材料的杰出运用,以及在建筑结构上的巧思,体现了皮埃尔·夏洛出色的早期现代主义设计风格。

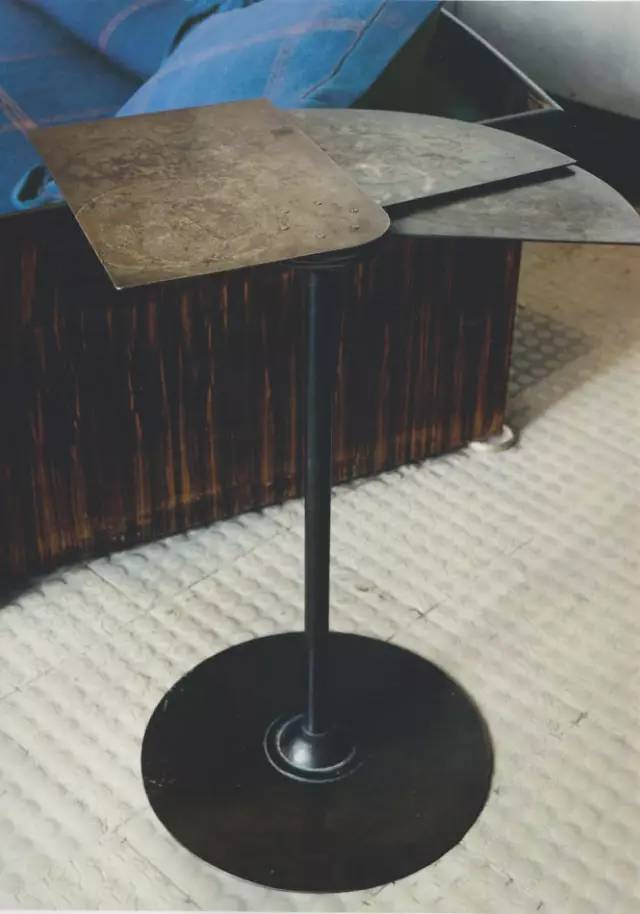

房子内到处都能看到他自己所设计的家具 ▼

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第67张图片


他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第68张图片


房屋建成的隔年,也就是 1933 年,保罗·尼尔森(Paul Nelson)在今日建筑杂志上,形容「玻璃之家」在巴黎就「有如被放逐在另一个星球上」,给予了极高的评价。

「他推翻了当代民众对国内建筑物的传统期待,而改以舒适性及独特性替代,玻璃之家开创出设计的新途径,融合现代材料创造出别出心裁的构造方式。」

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第69张图片


可惜的是,皮埃尔在完成这项惊人的建筑「玻璃之家」后不久,巴黎就沦陷了。他和老婆一起逃离法国,前往纽约定居,终身没有再回到过巴黎。

在美国,他的名声并没有得到同业的待见,也没有多少收入,只能靠着老婆教富裕的纽约太太们烹饪的学费收入为生。

1950 年,皮埃尔·夏洛在纽约郁郁病逝。

他90年前设计的一栋老房子,成为建筑经典,比柯布西耶更早用玻璃砖!第70张图片


一直到 2006 年,来自美国的建筑学者 Robert Rubin,才从达尔扎斯医生的家族后人手中,买下并按照原样修复了这座建筑。

之后,Robert 把「玻璃之家」向公众开放。

人们这才有机会真正目睹皮埃尔·夏洛这一生仅有的、唯一的,也是最优秀的前卫建筑设计。
