本文转载自公众号非标准建筑工作室,未经授权不得二次转载

所有建筑师都希望自己的设计
“与众不同”。
所有甲方也都希望自己的项目
“与众不同”。

这个“与众不同”简直就是救场神器,甲乙双方之间唯一的共同话题感情纽带。
反正只要聊这个,设计费好商量,预算也好办,大家都兴高采烈、兴致勃勃、兴趣盎然恨不得立马就去兴风作浪赶明儿一早就能兴旺发达。

设计里90%的麻烦都是建筑师自找的第1张图片


而且,广大甲方同志的实力和觉悟也确实在不断提高。
以前好歹就是吹吹牛,实际操作还得看看手里是个什么项目,有没有金刚钻儿。

现在?
不管什么破衣烂摊,
抄起板凳就敢造地标!
前有叫板悉尼歌剧院的鱼市场,
今天就有个非得和圣家堂过招儿的
跳蚤市场!

设计里90%的麻烦都是建筑师自找的第2张图片


巴塞罗那市中心有一个著名的跳蚤市场
Encants market,
论岁数真的和圣家堂差不多,少说也有100岁了。

设计里90%的麻烦都是建筑师自找的第3张图片


年龄就是优势,坚持就是胜利。
甭管100年前这是什么穷乡僻壤不毛之地,反正人家坚持100年不挪窝,就能生生的把自己熬成了西班牙著名跳蚤市场,加泰罗尼亚必去五十大景点,巴塞罗那市中心的vip。

设计里90%的麻烦都是建筑师自找的第4张图片


这真的是一个励志故事。
小市场也有大梦想:
vip算什么?伦家要做vip中p!
巴塞罗那新地标!
米其林三星跳蚤市场!

设计里90%的麻烦都是建筑师自找的第5张图片


和鱼市场一样的操作,跳蚤市场也搞了一个国际竞赛。
虽然家底只是一个8000平米的三角形露天市场,三条边的高度还不一样,但人家就敢在任务书上写30000平米的新地标!一不留神还以为要建个综合体呢~

设计里90%的麻烦都是建筑师自找的第6张图片


建筑师谈理想,甲方觉得建筑师是傻×;
甲方谈理想,建筑师觉得甲方是知音。

特别是当这个理想还又励志又与众不同的时候,建筑师简直是争先恐后打了鸡血似的往贼船上蹦。

比如我们意气风发的小可爱
——JDS建筑事务所

设计里90%的麻烦都是建筑师自找的第7张图片


JDS想都没想就把这个项目定性为
“一个地标跳蚤市场”。

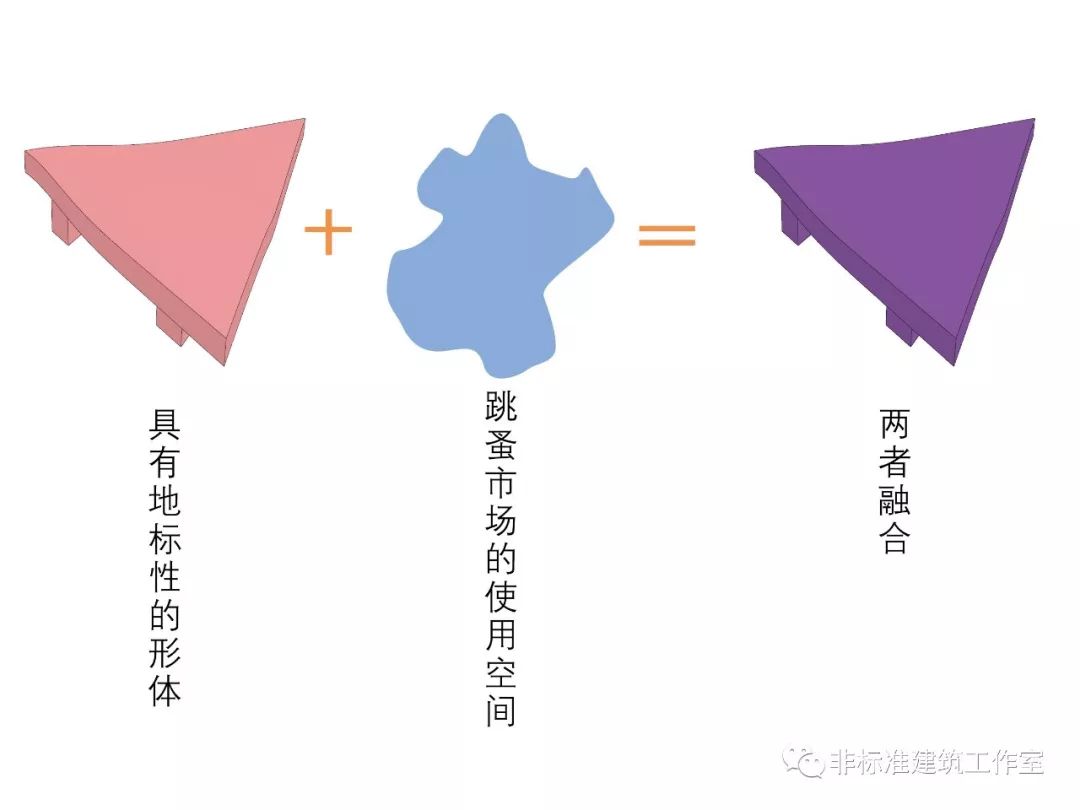

也就是说设计一个具有跳蚤市场功能的标志性建筑物。

虽然这听起来就像是把煎饼果子做成法式大餐一样难,但这就是甲方想要的啊,不是吗?况且实现理想就是很难的呀,不突破不创新怎么励志?

设计里90%的麻烦都是建筑师自找的第8张图片


设计里90%的麻烦都是建筑师自找的第9张图片


首先根据场地形状确定建筑形体。

设计里90%的麻烦都是建筑师自找的第10张图片


然后根据功能面积需求,将主要的使用区域分为上下两层。

设计里90%的麻烦都是建筑师自找的第11张图片


接着在各个角部设置入口,从而消除掉尖角空间。

设计里90%的麻烦都是建筑师自找的第12张图片


再将室内地坪找平,并且用大台阶过渡室内外的高差。

一般说来,很多人会选择抬升室内地坪,然后对接大台阶。

设计里90%的麻烦都是建筑师自找的第13张图片


但这样会使沿街面难以向路人展示市场内部活动。所以选择让马路一侧高于室内地坪,形成下沉式的商业空间,从而更好地吸引人流。

设计里90%的麻烦都是建筑师自找的第14张图片


再把交通核压在角部,让建筑核心区域从难用的三角形变化为好用的六边形。

设计里90%的麻烦都是建筑师自找的第15张图片


至此,都是基本操作。
下面开始真正的励志表演——
地标性跳蚤市场。

设计里90%的麻烦都是建筑师自找的第16张图片


我们先来看常用的地标建筑打造手法:

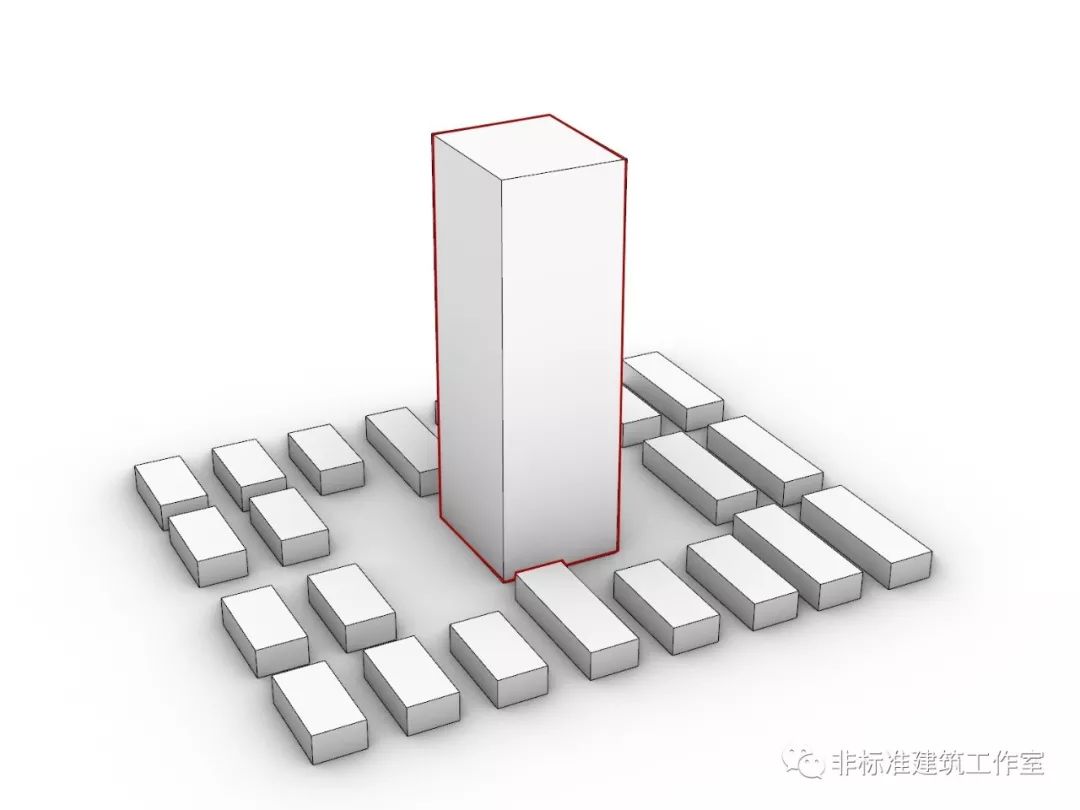

①往高了砌。

设计里90%的麻烦都是建筑师自找的第17张图片


②往怪了做。

设计里90%的麻烦都是建筑师自找的第18张图片


③往大了弄。

设计里90%的麻烦都是建筑师自找的第19张图片


说白了,都是往“反常规”的方向去做。

但跳蚤市场的主要空间元素其实就三个:
屋顶大棚,支撑结构,摆摊区。

设计里90%的麻烦都是建筑师自找的第20张图片


而这块地只有8000平米,占满了也达不到“大”的效果,所以不能走“建筑大”的路线,而是要靠“局部大”来刷爆存在感。
比如把屋顶加厚到7m,
搞一个型屋顶。


设计里90%的麻烦都是建筑师自找的第21张图片


既然屋顶打算搞这么厚,那里面的空间肯定得用起来。之前我们把市场功能分为了两层,现在就可以把其中一半放到屋顶空间内。

设计里90%的麻烦都是建筑师自找的第22张图片


接着综合使用地标性第二招——往怪了做,通过将屋顶变形弯曲来进一步强化屋顶的形象。

设计里90%的麻烦都是建筑师自找的第23张图片


从而,也让屋顶弯曲消解高差,可以从街道直接进入屋顶层。

设计里90%的麻烦都是建筑师自找的第24张图片


根据屋顶的曲线变化设置台地楼板。

设计里90%的麻烦都是建筑师自找的第25张图片


然后对楼板也进行弯折,形成之字形流线的市场漫步空间。

设计里90%的麻烦都是建筑师自找的第26张图片


JDS觉得自己棒棒哒:
这样形成的空间有着纽约古根海姆博物馆般的漫步体验。
一个跳蚤市场竟然可以与古根海姆有同样的空间结构,
什么叫建筑师的情怀?
战术后仰。

设计里90%的麻烦都是建筑师自找的第27张图片


设计里90%的麻烦都是建筑师自找的第28张图片


最后再套上三角网格控制的外壳,就大功告成了。

设计里90%的麻烦都是建筑师自找的第29张图片


设计里90%的麻烦都是建筑师自找的第30张图片


设计里90%的麻烦都是建筑师自找的第31张图片


设计里90%的麻烦都是建筑师自找的第32张图片


设计里90%的麻烦都是建筑师自找的第33张图片


设计里90%的麻烦都是建筑师自找的第34张图片


再看一遍完整过程:

设计里90%的麻烦都是建筑师自找的第35张图片


讲真,这个方案除了不能中标基本没啥毛病。
为什么不中标?
因为再有理想的甲方也是以挣钱为目的——搞地标也是为了提高效益不是为了美化市容做公益。

如果说建筑物,特别是地标建筑是人类社会最具仪式感的载体,那么自发形成的市场就是自由意志的集中体现。
既然仪式和自由是两种截然不同的行为指导准则,那么任何形式的统一都意味着一方向另一方的妥协。


设计里90%的麻烦都是建筑师自找的第36张图片


基本情况就是,你女朋友红唇黑丝晚礼服准备去米其林三星吃法餐,而你背心短裤鸡窝头只想来个煎饼果子继续打游戏,最好还是叫外卖——
你想你女朋友有可能卸了妆在家陪你吃外卖吗?
这不是妄想,这是想都不要想!
毕竟化妆品那么贵!!

那就只能你赶鸭子上架去参加舞会了。
可你穿上龙袍也不像太子,去了舞会也是束手束脚像根木头。

设计里90%的麻烦都是建筑师自找的第37张图片


所以,最舒服的相处状态是什么?
人和建筑都一样,
不受束缚就是最舒服的。

你闪你的,我宅我的。
我支持你做最闪的星,
你放任我蹦最宅的迪。

这也就是最后中标建成的
B720事务所
最核心的设计策略。

设计里90%的麻烦都是建筑师自找的第38张图片


乍一看会觉得中标方案和落选方案都长得差不多,但他们其实是有本质区别的。
前面说了,落选的JDS想做的是“一个地标跳蚤市场”;
而B720想做的是
“一个地标和一个跳蚤市场”。


设计里90%的麻烦都是建筑师自找的第39张图片


首先还是根据场地的形状限制来逐层布置楼板。

设计里90%的麻烦都是建筑师自找的第40张图片

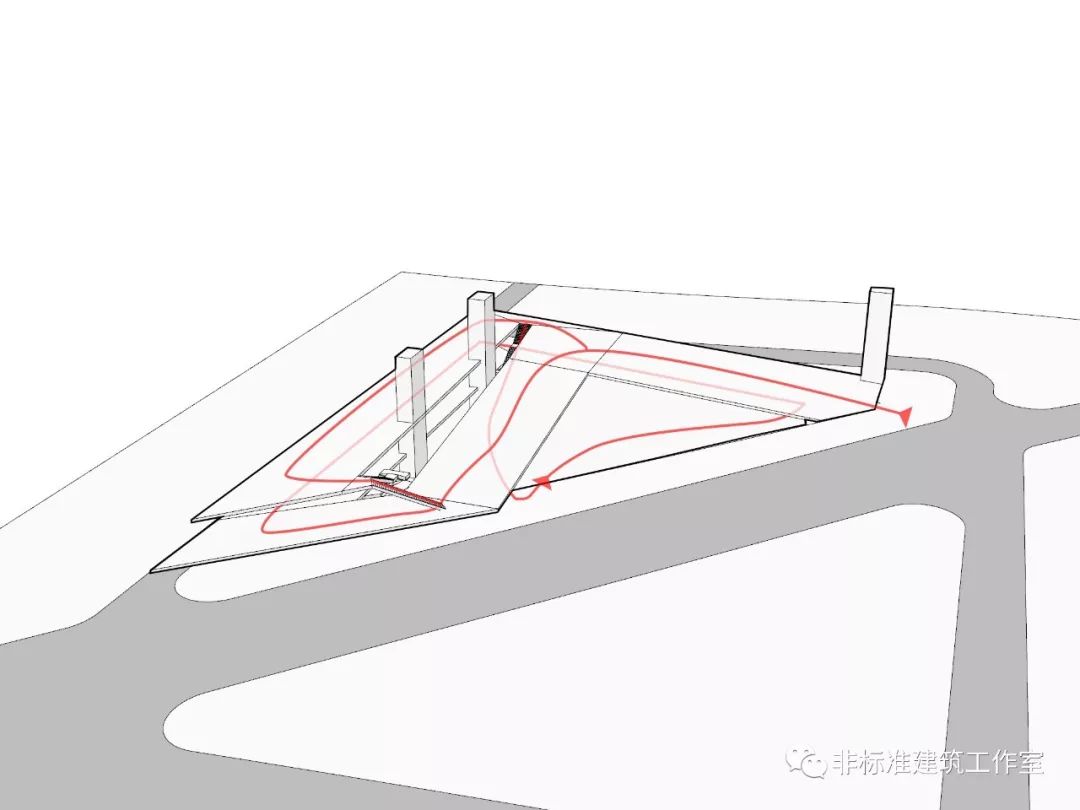

然后将楼板进行弯折,流畅连接各层以及室外地坪,从而形成连贯的缓坡漫步空间。

设计里90%的麻烦都是建筑师自找的第41张图片


接着添加核心筒和开放楼梯,完善立体的环形流线和疏散流线。

设计里90%的麻烦都是建筑师自找的第42张图片


然后,就没有然后了。

划重点:

B720保留了跳蚤市场原始的自由露天形式,只是增加了楼板和交通以扩大市场面积,但却没有对其进行任何形式的边界限定。


设计里90%的麻烦都是建筑师自找的第43张图片


屋顶当然也不用绞尽脑汁搞神马空间,因为它只有一个任务就是做一个安静的美屋顶。
怎么做都行,好看就行,
与众不同就行。

B720选择用方形与三角形复合的网格系统来化解场地的形状限制。

设计里90%的麻烦都是建筑师自找的第44张图片


然后根据网格,将屋顶碎化成三角面,并且通过角点控制,对屋顶加以变形,形成交错起伏的艺术效果。

设计里90%的麻烦都是建筑师自找的第45张图片

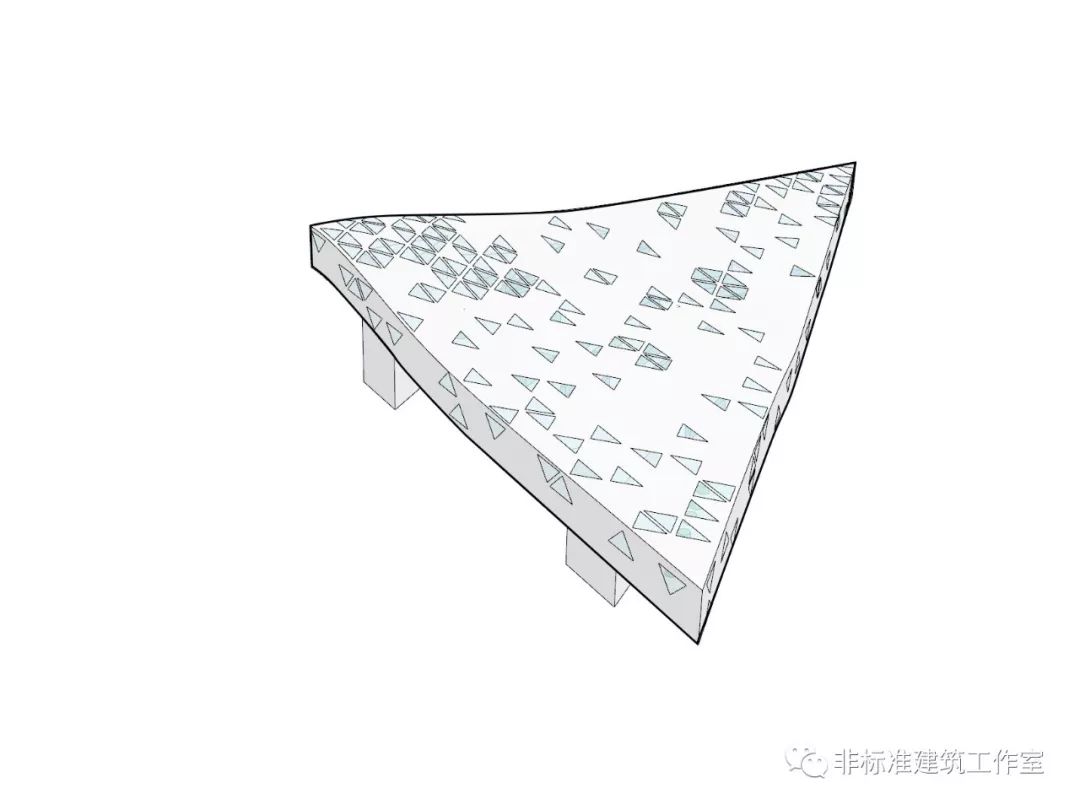

再在起伏的错缝中引入天窗,改善自然采光与通风。

设计里90%的麻烦都是建筑师自找的第46张图片


最后不忘采用反射强的金属材质,誓做夜空中最闪亮的星!
——就可以收工回家了。

设计里90%的麻烦都是建筑师自找的第47张图片


设计里90%的麻烦都是建筑师自找的第48张图片


设计里90%的麻烦都是建筑师自找的第49张图片


再看一遍完整过程:

设计里90%的麻烦都是建筑师自找的第50张图片


没有对比就没有伤害。
落选方案无论在建筑造型、空间设计、复杂程度上都比中标方案难了不止一星半点儿。然而这些所有的问题都是建筑师自己设置的问题,或者说是建筑师自己想解决也会解决的问题,而不是旧市场更新真正面临的问题。

我们习惯于用苦劳代替功劳,
让技巧掩盖问题,
以过程复杂来判断结果优劣。
把自己累成狗,
但发现狗也没有这么累。

因为,狗从来不骗自己。

设计里90%的麻烦都是建筑师自找的第51张图片


图片来源:

本文图片[1]改自http://jdsa.eu/
图片[2]、[3]、[4]、[5]来源于http://jdsa.eu/

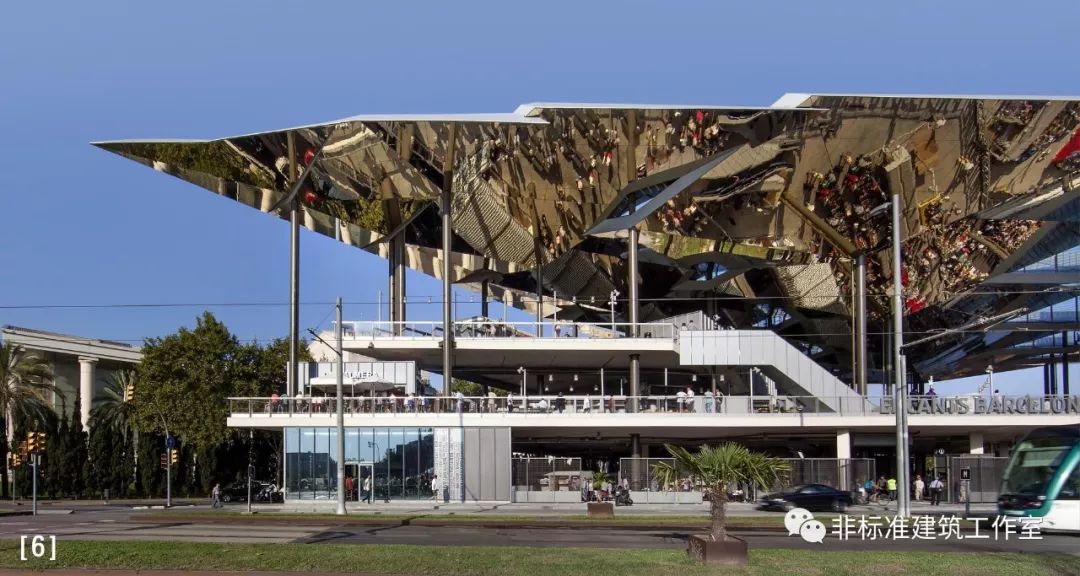

图片[6]、[7]、[8]来源于http://b720.com/
其余分析图与动图为作者自绘,转载请注明。
