所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第1张图片


01.
Irina Viner-Usmanova艺术体操中心

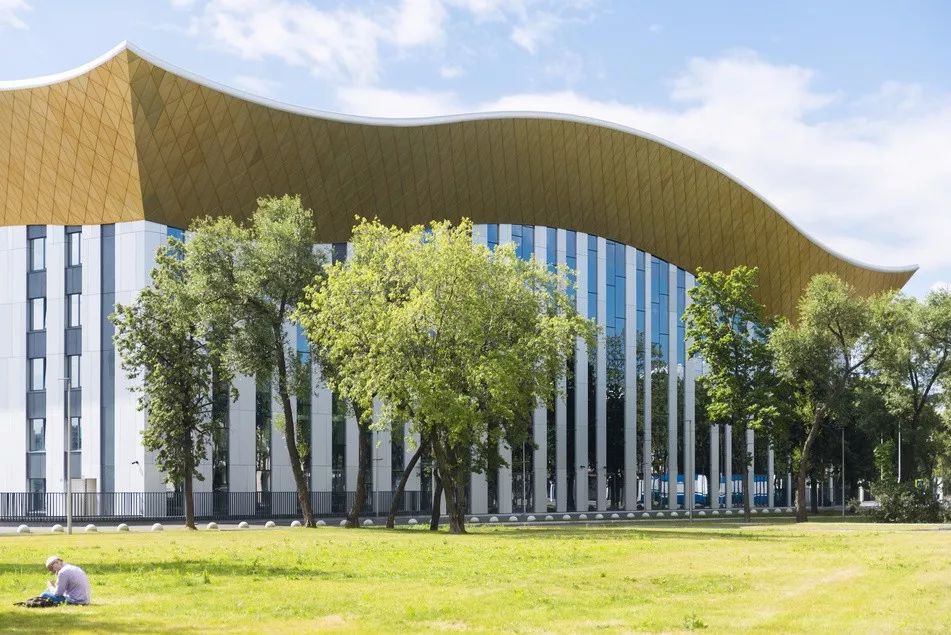

近日,位于莫斯科的Irina Viner-Usmanova艺术体操中心项目建成并投入使用。该艺术体操中心位于卢日尼基体育场的东北部,包括竞技场,训练馆,医疗中心,运动员酒店,行政办公室,桑拿房等。所有这些功能都覆盖在一个独特的屋顶下,合理紧凑的组织在这个简单的体量之中。

所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第2张图片

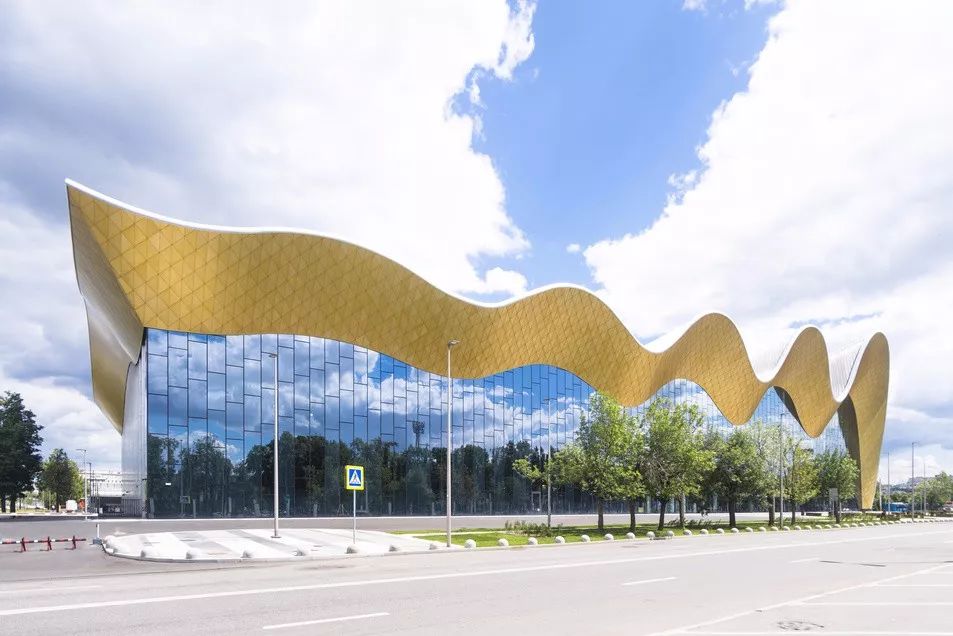

建筑物的屋顶形态类似于飘动的体操成彩带,使得体育场馆具备明显的可识别性和标志性 。波浪从东边的垂直墙开始并形成波峰,波浪的形状西侧逐渐趋于平缓。

▼设计概念草图
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第3张图片


所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第4张图片



02.
俄罗斯BIM大赛获奖


该项目由PRIDE公司进行设计,赢得俄罗斯“BIM大赛”内的“BIM项目:体育运动设施”奖项,为我们展示了OPEN BIM设计方案的成功运用。软件平台内的数据交换可通过由buildingSMART公司开发的开放式IFC格式实现(互操作性国际联盟,IAI)。

设计开发及文档构建阶段所涉及的主要工具ARCHICAD/Rhinoceros/Grasshopper。最终样本模型在ARCHICAD内完成,屋顶的复杂设计则由Rhinoceros/Grasshopper完成。其结构及建筑方案由Metropolis公司通过工程师专用软件进行开发。

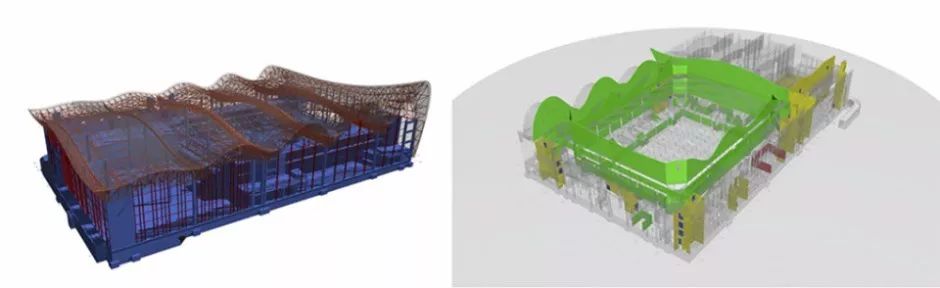

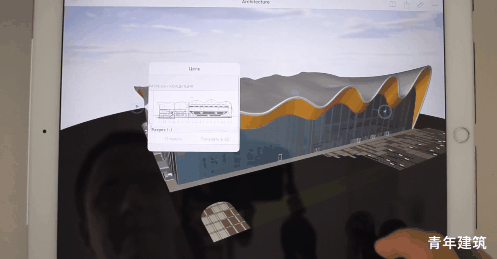

▼BIMx项目的超模型
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第5张图片


▼项目参与者的交互过程方案

所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第6张图片


每个项目都以概念和头脑风暴会议开始。第一个铅笔草图在ARCHICAD中重新创建为3D模型。可视化是使用3ds Max创建的。BIM设计的过程始于此阶段:该模型包含所需材料的基本信息,并成为第一次客户会议的基础。

在概念发展阶段,定义了建筑面积,天花板和地板饰面,开口数量和其他常见参数。为了与总设计师Mosinzhproekt和客户协调这一概念,Pride使用了BIMx--一种在移动设备上查看BIM模型的便捷工具。所有项目文件和文档图纸都合并为一个超模型,并使用BIMx显示。因此,Pride公司能够在3D环境中轮换项目以考虑其他细节。

屋顶部分的参数化模型使用Rhinoceros和Grasshopper-ARCHICAD Live Connection建立,该模型确定了优化金属框架元素的选项。根据这些信息,立式接缝屋顶的制造商根据金属板的承载能力提供了可能的屋顶板布置的示例。计算出的参数有助于确定屋顶的最佳形状。

▼屋顶部分的grasshopper参数设置
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第7张图片

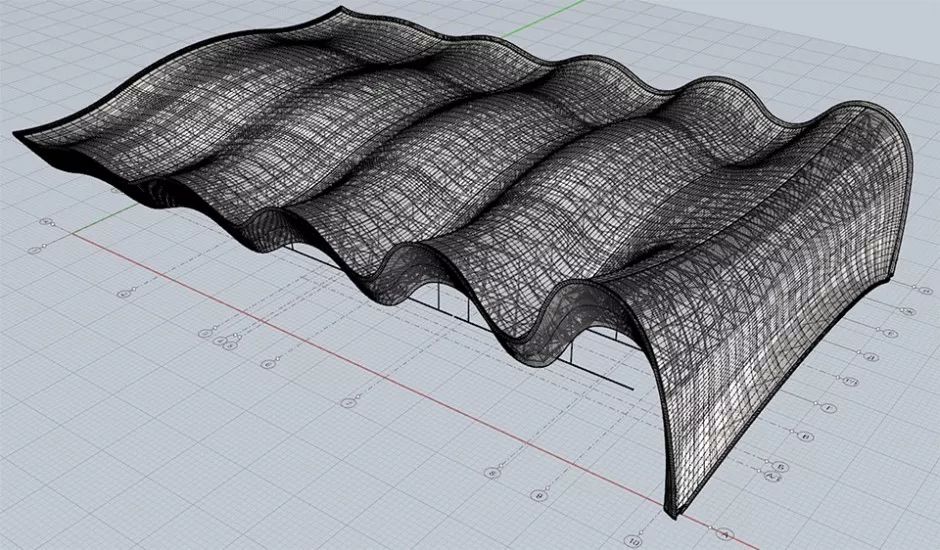

▼屋顶部分的Rhino模型
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第8张图片


▼在Solibri模型查看器中检查可能存在的冲突
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第9张图片


▼在Archicad中进行多方案比选

所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第10张图片


在下一阶段,建筑师继续与Metropolis合作,后者专门从事结构和工程解决方案的开发,并使用不同的软件。在Allplan中创建了钢筋混凝土结构模型,然后通过SAPPHIRE将文件转移到本地分析程序LIRA-SAPR。金属结构模型在Tekla Structures中开发,并通过分析应用程序发送。

建筑工程系统是在Revit和MagiCAD中开发的。保存和导入这些模型的第一个版本(从工程师处获得)的IFC翻译需要几天的时间来设置。对于工程师来说,正确保存和建筑师正确导入数据非常重要。在交换模型,冲突检查和进一步的错误更正之后,完整的模型开始建立了。

所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第11张图片


所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第12张图片

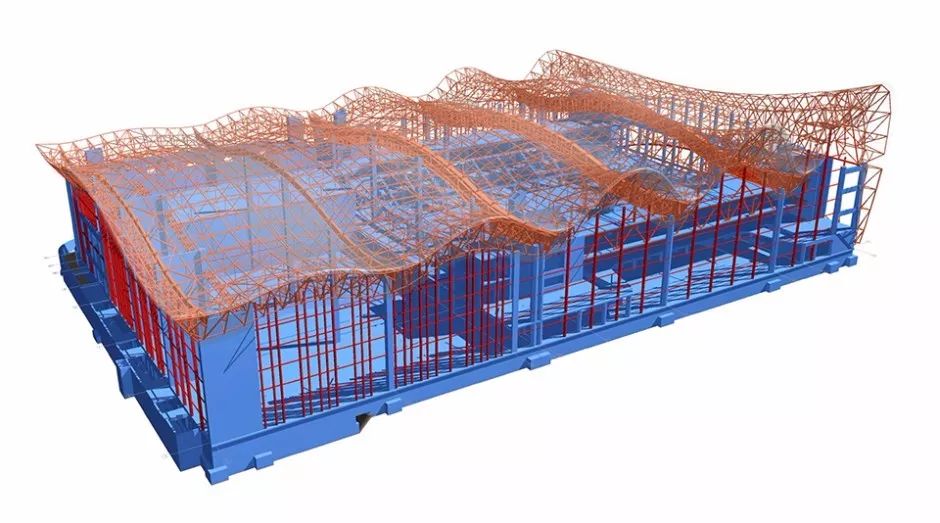

▼完整的BIM模型以及工程和结构部分
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第13张图片


▼ARCHICAD中显示的结构元素
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第14张图片


▼ARCHICAD中的文件
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第15张图片

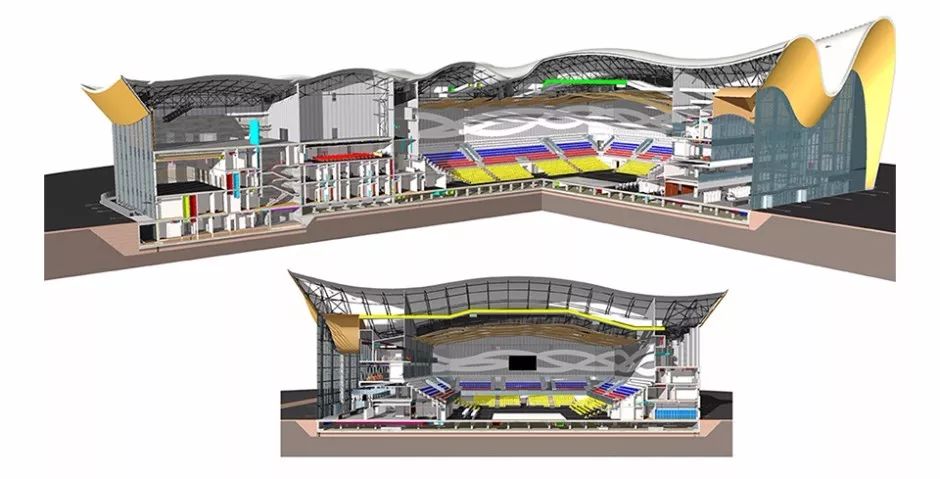

▼3D模型剖切

所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第16张图片


尽管过程复杂,但由于ARCHICAD,PRIDE公司设法完成了该项目,而没有雇用额外的员工或BIM专家。方案和施工图阶段的所有专业的一般BIM协调和工作流程管理由一位建筑师执行。他的任务包括在一个共同的共享项目文件中组织团队合作。整个过程基于ARCHICAD Teamwork功能。

▼ARCHICAD的图形覆盖功能可以为不同的显示版本预设参数
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第17张图片


模型的数据安全级别和访问权限由BIM协调员确定,主要取决于技术人员的经验和技能。BIM协调员还对项目中图层的创建和配置细节进行了限制。同时连接到项目的架构师数量不超过15.在内置的Teamwork消息服务的帮助下,简化了设计解决方案的讨论。团队合作的使用大大简化了模型协调的过程。处理时间缩短,团队绩效显着提高。

▼卢日尼基奥林匹克体育场
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第18张图片


OPEN BIM方法已经证明了它的多功能性。基于OPEN BIM的IFC文件格式是一种通用语言,无论使用何种软件,都可以实现所有项目参与者的交互,并确保数据传输的质量。该设计公司遵循俄罗斯和国际BIM实施标准。

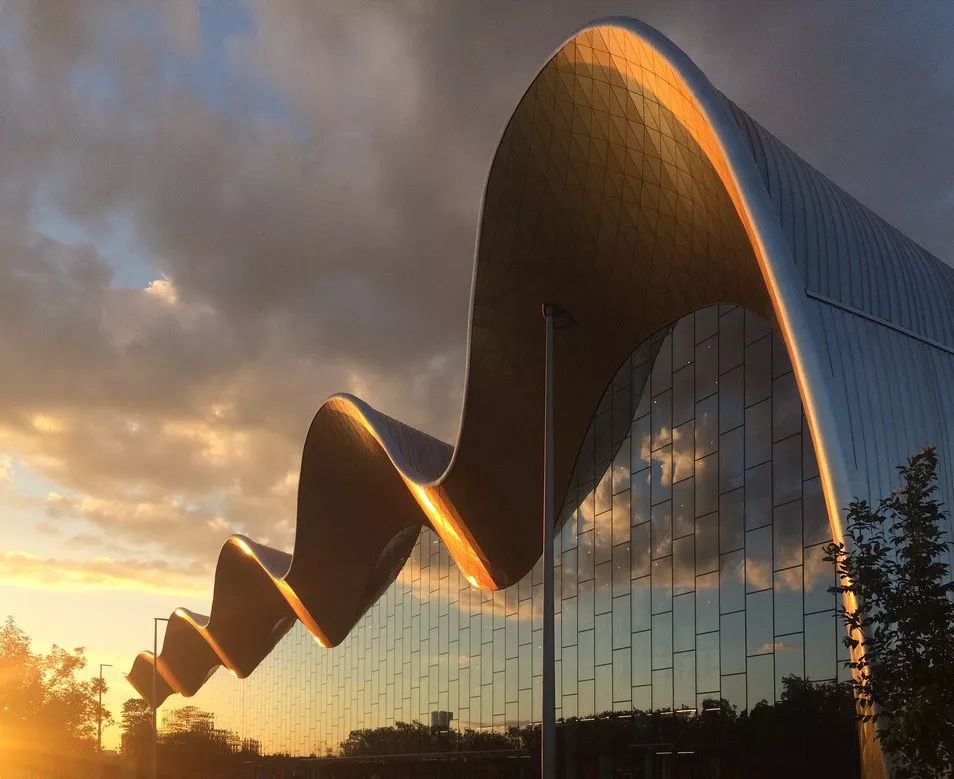

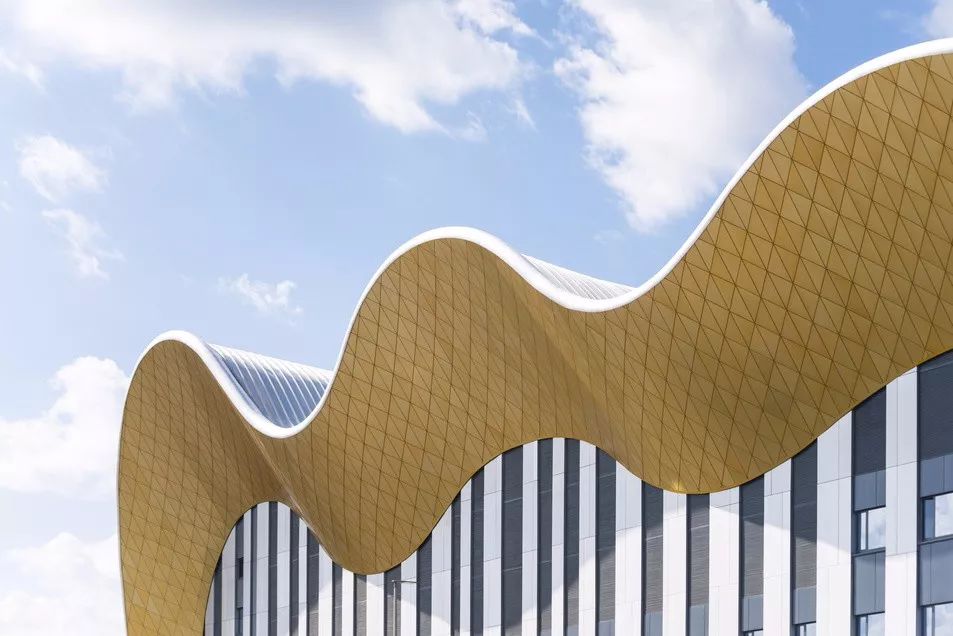

▼更多建成照片
所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第19张图片


所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第20张图片


所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第21张图片


所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第22张图片


所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第23张图片


项目信息
时间:2016 - 2019
地点:莫斯科/俄罗斯
规模:25730平方米
功能:体育综合体
设计:CPU Pride

所有图纸合成一个“超模型”,莫斯科艺术体操中心设计BIM解析,一个PAD全看清!第24张图片
