本文转载自建筑抄绘笔记

       我们都有自己喜欢的建筑作品,有时只是单纯的看完后保存成图片收藏起来,这样从中的收获就会大打折扣。有时可以这样做~~~
文/编辑  by  小印帆


  “在一个杂志上看到了Binh Thinh  住宅,顿时很喜欢这种新颖的形式。”

另类的建筑抄绘——Binh Thinh 住宅案例分析第1张图片


“查一下设计这个作品的建筑事务所”
查到了!!!
        a21 Studio(越南)建筑设计事务所
[特别有社会责任感]
顺便保存下这个事务所的网址
http://www.heatherwick.com/projects/buildings/a21 Studio

另类的建筑抄绘——Binh Thinh 住宅案例分析第2张图片


emmmm,接下来的抄绘学习逻辑是这样的.......


第一步:案例分析

项目档案:
建筑设计:Vo Trong Nghia Architects
项目名称:Binh Thanh House
设计团队:Vo Trong Nghia, Shunri Nishizawa, Daisuke Sanuki
合作单位:Sanuki + Nishizawa architects
地址: 越南胡志明市(Ho Chi Minh City, Vietnam)
完工时间: 2013年6月
总建筑面积:516 平方米
占地面积:140 平方米
照片版权:Hiroyuki Oki

1.周边环境背景的两重性不同

一侧是发展中、城镇化的又吵又脏的区域
另一侧则是临近运河、有许多绿化的西贡动物园

另类的建筑抄绘——Binh Thinh 住宅案例分析第3张图片


2.设计意图:热带的气候下容纳两种生活方式

一种是利用自然的采光和通风的传统的生活方式

另类的建筑抄绘——Binh Thinh 住宅案例分析第4张图片


另一种是空调调节温度的现代的生活方式

另类的建筑抄绘——Binh Thinh 住宅案例分析第5张图片


3.不同空间的组合方式:以交替的方式组合

三个漂浮体块:现代的生活空间——混凝土
漂浮体块之间:传统的生活空间——对外开放

另类的建筑抄绘——Binh Thinh 住宅案例分析第6张图片

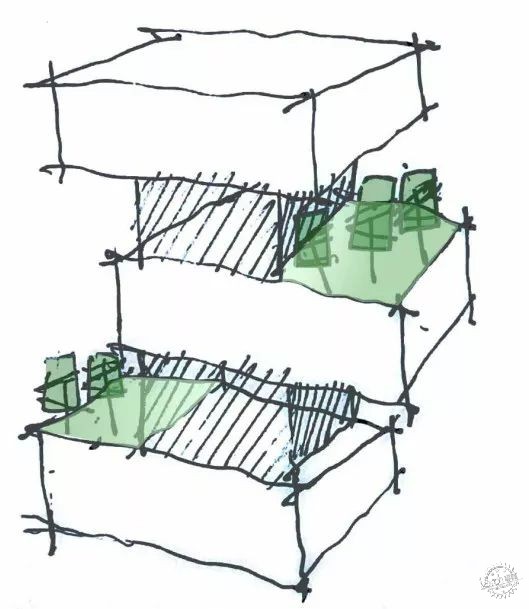

4.体块生产:三个漂浮体块前后错开

另类的建筑抄绘——Binh Thinh 住宅案例分析第7张图片


另类的建筑抄绘——Binh Thinh 住宅案例分析第8张图片


①将阳光引入体块之间的自然空间

另类的建筑抄绘——Binh Thinh 住宅案例分析第9张图片


②漂浮体块之间营造出小花园

另类的建筑抄绘——Binh Thinh 住宅案例分析第10张图片


③漂浮体块的底部成为了下部空间的顶板,顶板设计成曲线形态,营造出不同的光影效果

另类的建筑抄绘——Binh Thinh 住宅案例分析第11张图片


另类的建筑抄绘——Binh Thinh 住宅案例分析第12张图片


④卧室半封闭的漂浮体块内,以此来强调私密性
⑤开放的“相间”空间(即漂浮体块之间的空间)与独立于爷爹孙三代人之间,三代人共同使用

另类的建筑抄绘——Binh Thinh 住宅案例分析第13张图片

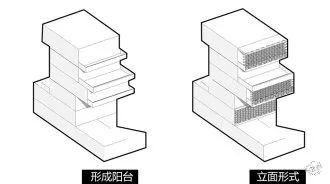

5.外立面的形成:元素提取

过去在越南,有花纹的格子体块常常被用来获取自然通风的遮蔽设备。


用60cm*40cm的预制混凝土块堆砌成外立面

另类的建筑抄绘——Binh Thinh 住宅案例分析第14张图片


6.外立面的多重作用

另类的建筑抄绘——Binh Thinh 住宅案例分析第15张图片


①隔离强烈的阳光和猛烈的风雨
②增强房子的私密性和安全性
③结合当地的生活方式


第二步:案例抄绘

2.1 先看下平面的尺寸和比例
比例:一般会按照1:200的比例画草图
最初不熟练,可能会测量楼梯宽度、电梯宽度.....

2.2 在草稿纸上大约画出柱网/承重墙

另类的建筑抄绘——Binh Thinh 住宅案例分析第16张图片


2.3 画出墙体位置
(外墙用粗线,隔墙用细线)

另类的建筑抄绘——Binh Thinh 住宅案例分析第17张图片


2.4 画出门、窗以及楼梯位置

另类的建筑抄绘——Binh Thinh 住宅案例分析第18张图片


2.5 画出室内家具

另类的建筑抄绘——Binh Thinh 住宅案例分析第19张图片


2.6 画出室外景观

另类的建筑抄绘——Binh Thinh 住宅案例分析第20张图片


2.7 标注标高和房间名称

另类的建筑抄绘——Binh Thinh 住宅案例分析第21张图片


2.8 标注尺寸

另类的建筑抄绘——Binh Thinh 住宅案例分析第22张图片


2.9 用草图纸蒙在一层平面上画二层平面

另类的建筑抄绘——Binh Thinh 住宅案例分析第23张图片


2.10 最终的整张草图

另类的建筑抄绘——Binh Thinh 住宅案例分析第24张图片



第三步:尝试画出CAD和SU
(这一步不一定适合所有同学)


只画出草图也可以
能画出CAD和SU也挺好的
这样可以更深入的了解作品

3.1画出CAD

另类的建筑抄绘——Binh Thinh 住宅案例分析第25张图片


3.2.拉出SU.

另类的建筑抄绘——Binh Thinh 住宅案例分析第26张图片

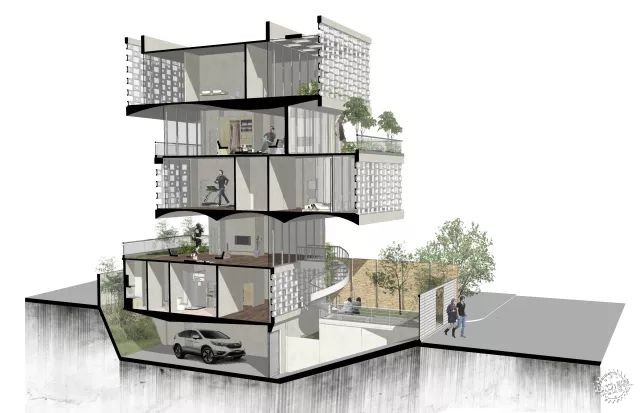

3.3 进一步看一下它的室内空间形式.

另类的建筑抄绘——Binh Thinh 住宅案例分析第27张图片



第四步:还可以做成抄绘集
可以抽出两个周末的时间做成自己的抄绘集
第一周周末画草图、CAD、SU
第二周周末将其做出抄绘集版面
(就像下面两张)

另类的建筑抄绘——Binh Thinh 住宅案例分析第28张图片


另类的建筑抄绘——Binh Thinh 住宅案例分析第29张图片


        那篇欧阳修写的《卖油翁》你还记得么?卖油翁乃取一葫芦置于地,以钱覆其口,徐以杓酌油沥之,自钱孔入,而钱不湿。曰:”无他,唯手熟尔。“  假如你不断地修炼一门技巧,你就能如卖油翁般”徐以杓酌油沥之,自钱孔入,而钱不湿“。建筑设计我觉着是不是也是同样的道理,如果你不断地做设计,你的对基地的认识、对尺度、对文脉的把握也会较别人更胜一筹。

另类的建筑抄绘——Binh Thinh 住宅案例分析第30张图片
