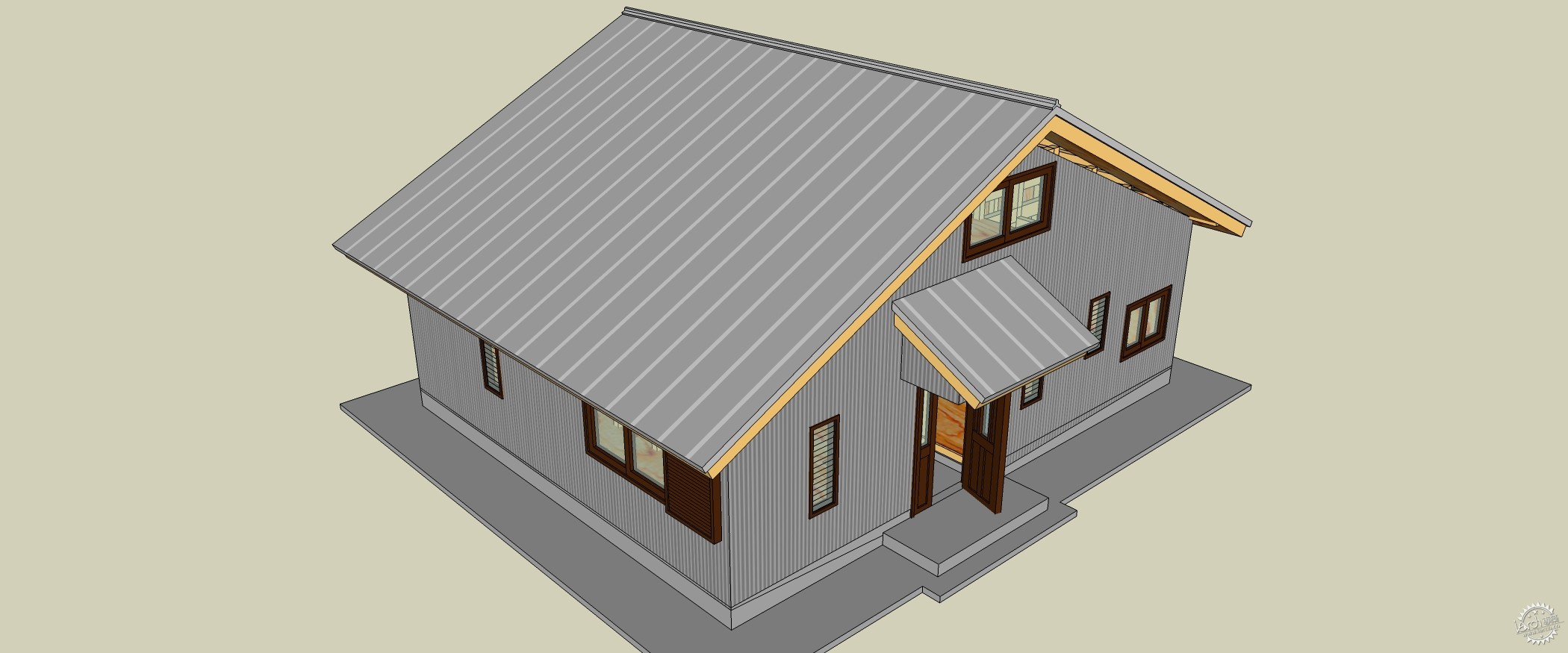

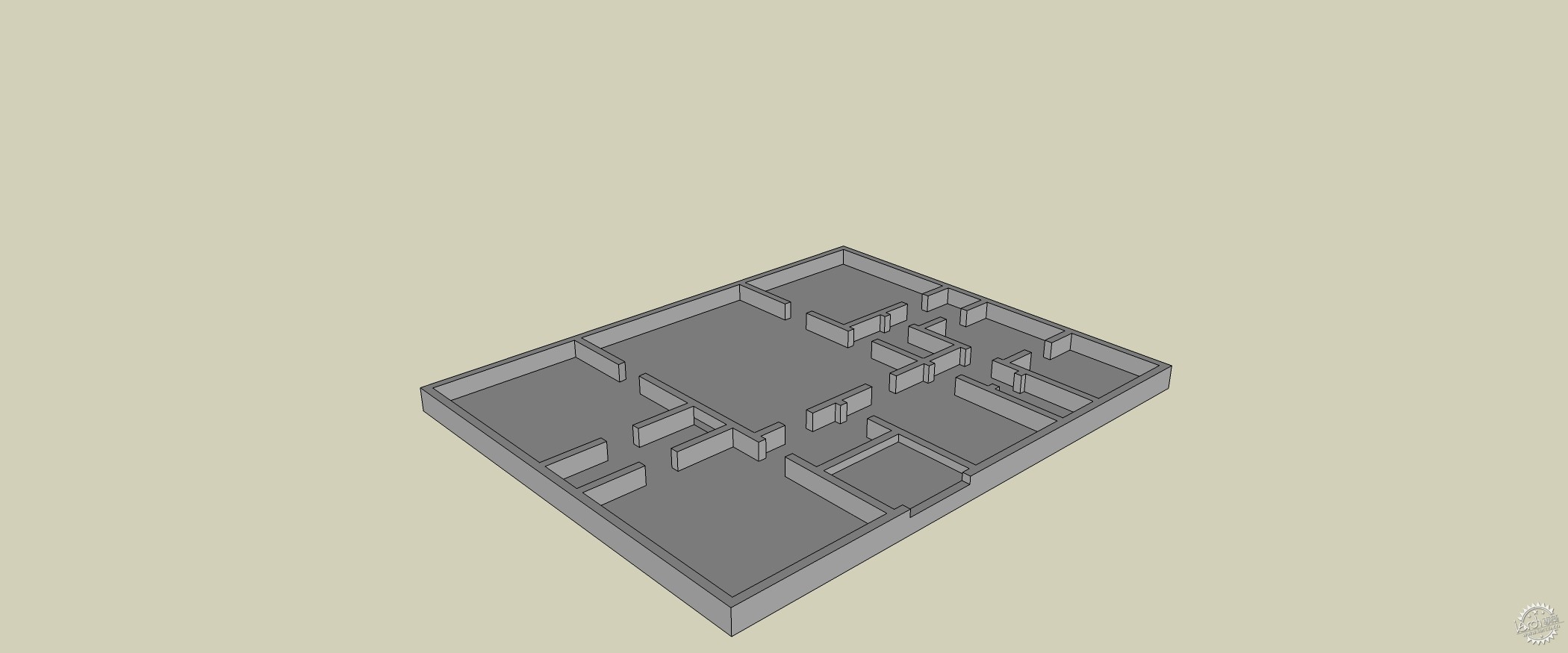

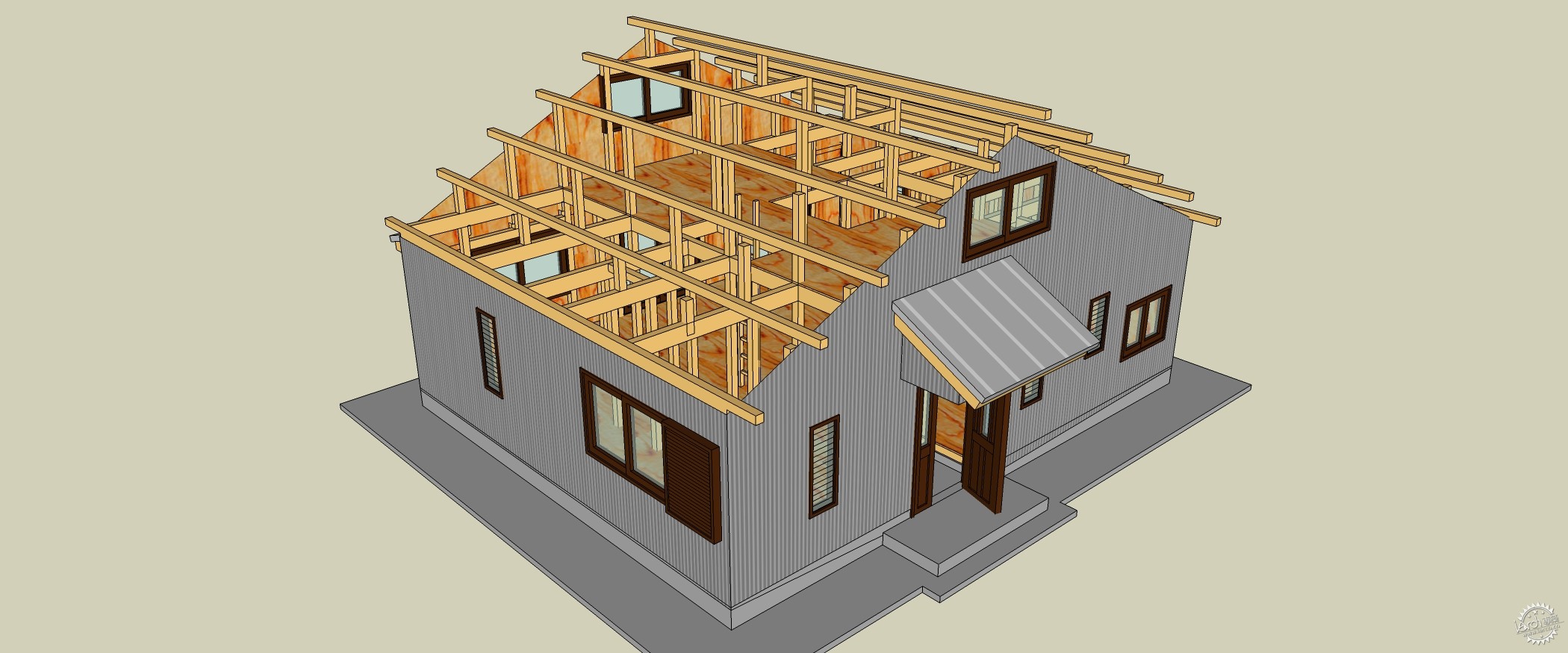

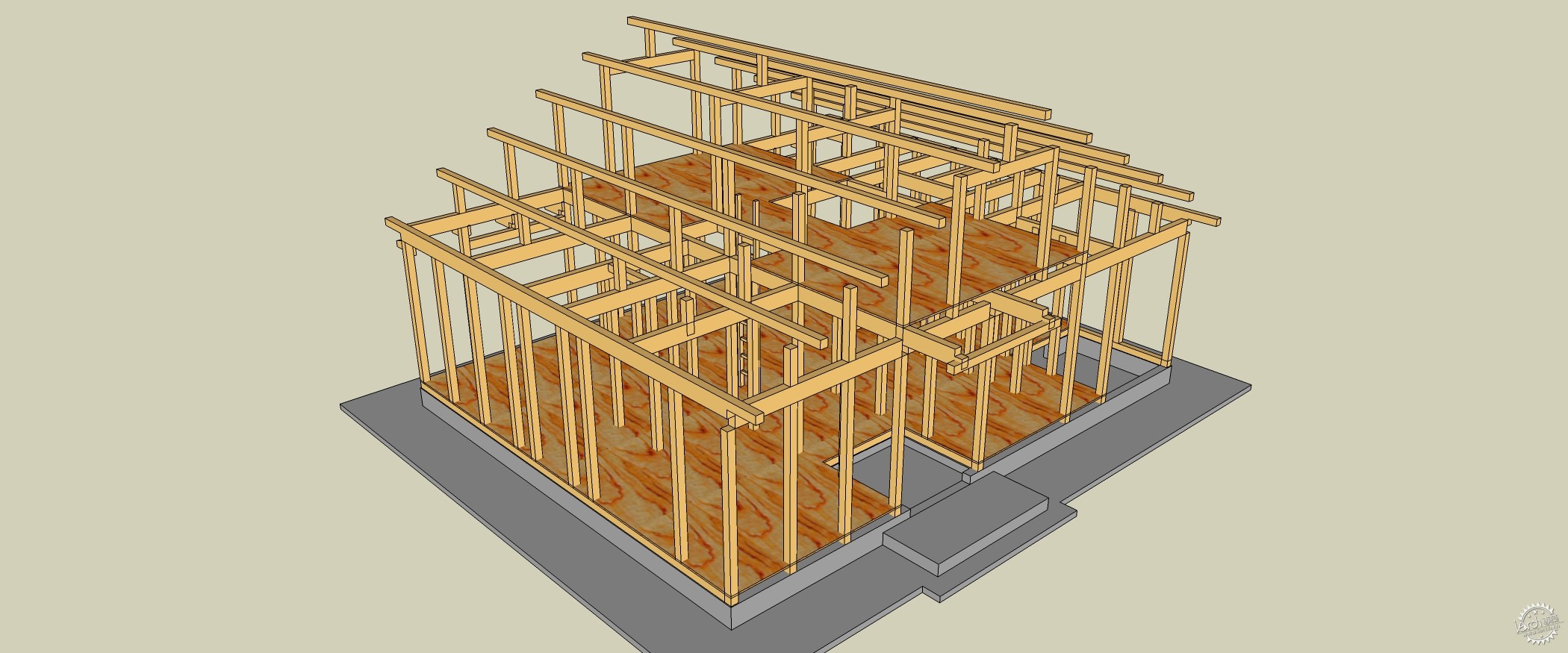

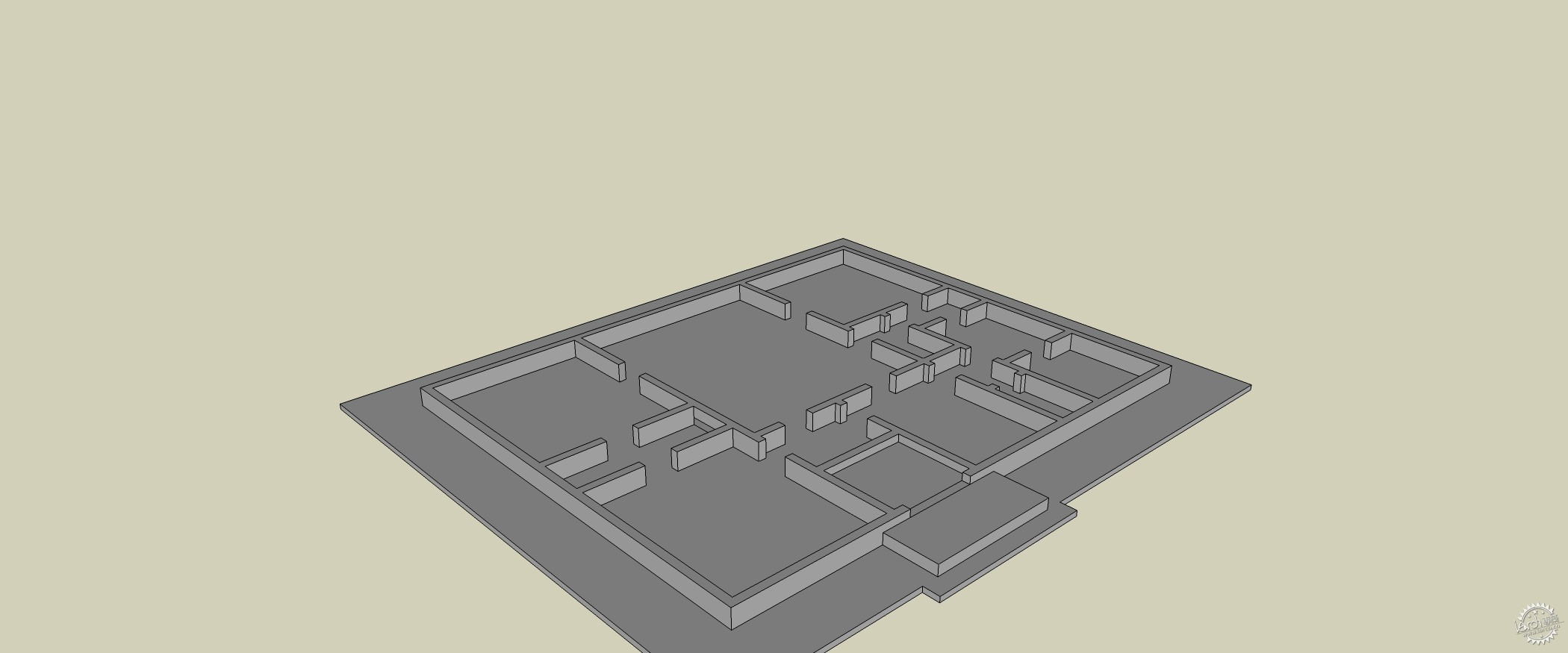

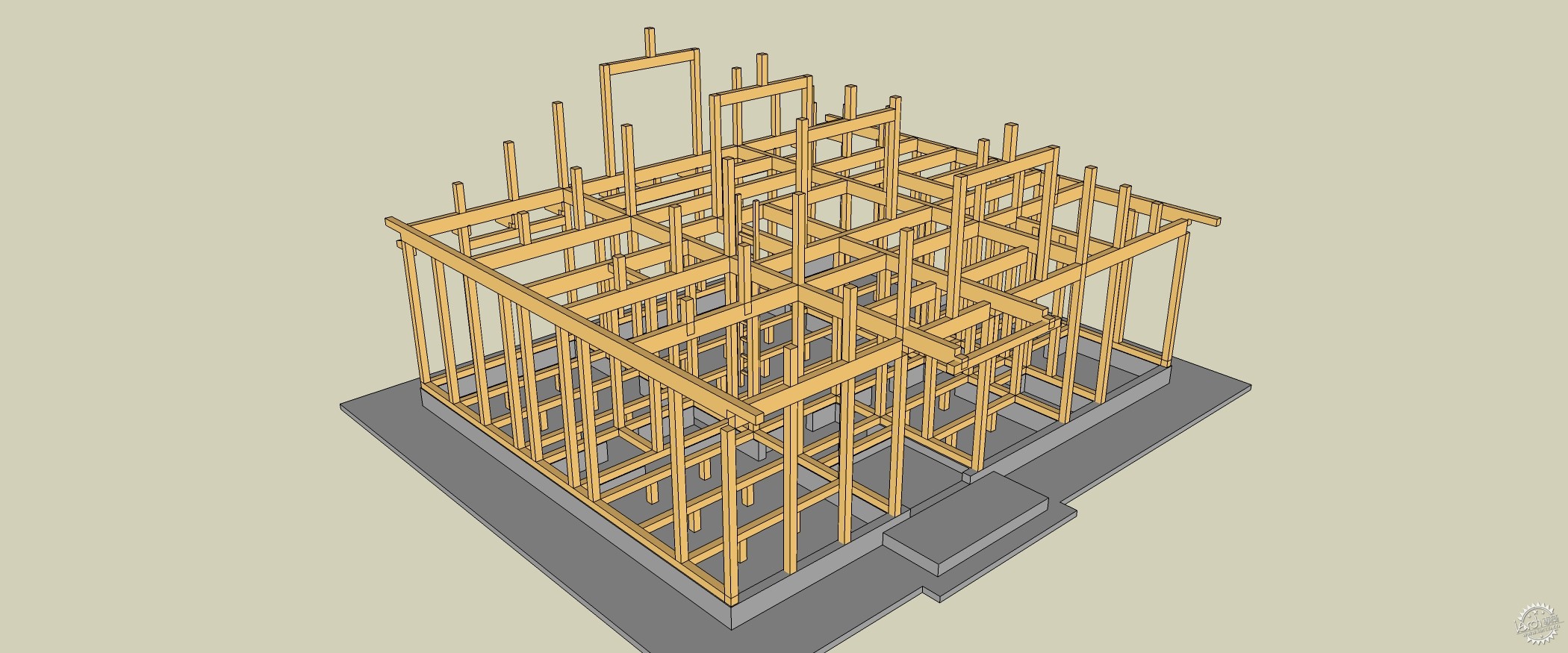

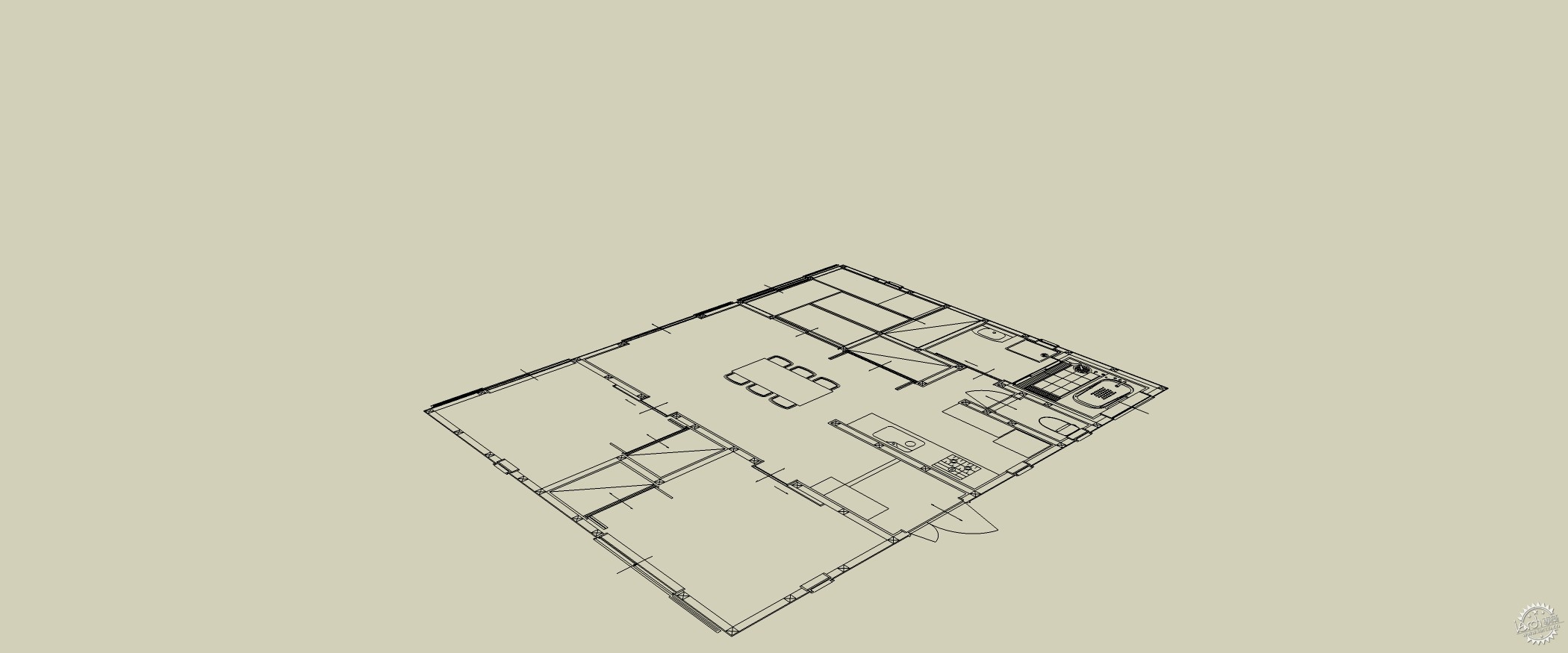

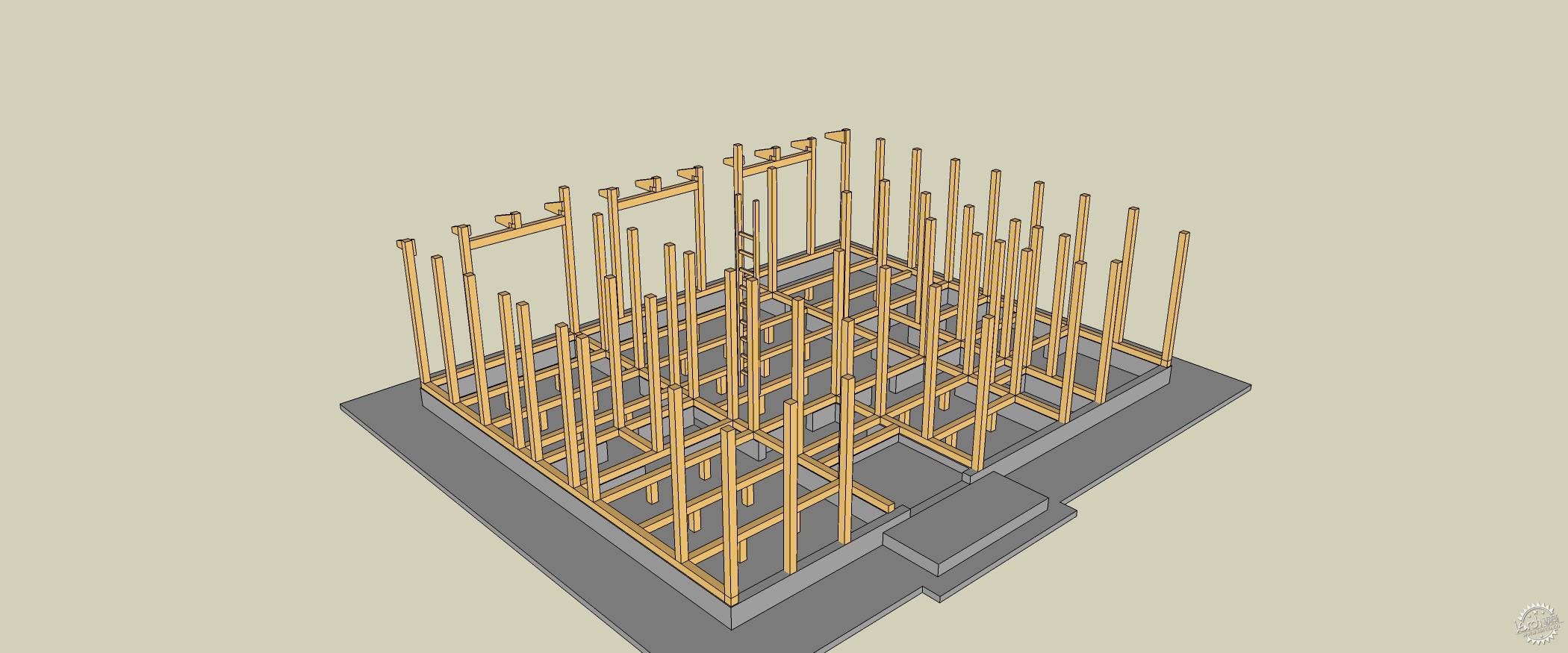

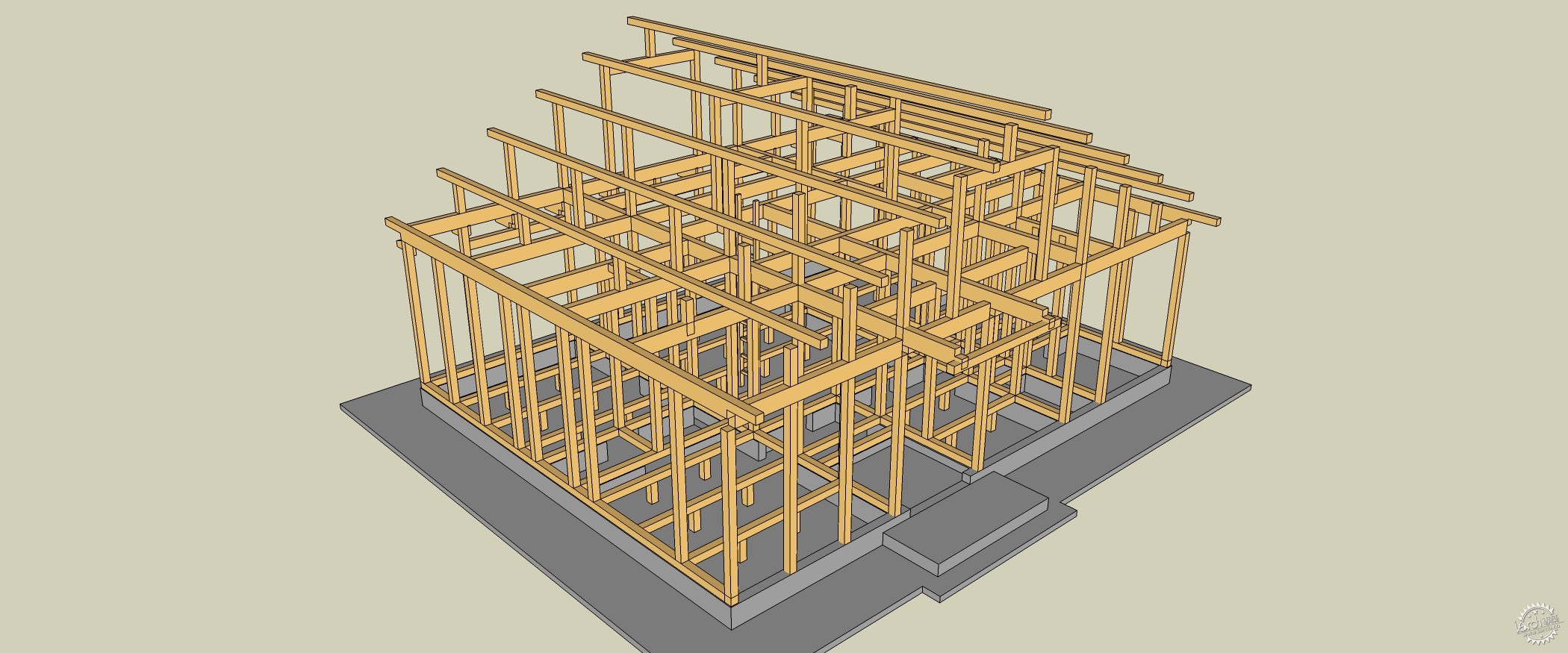

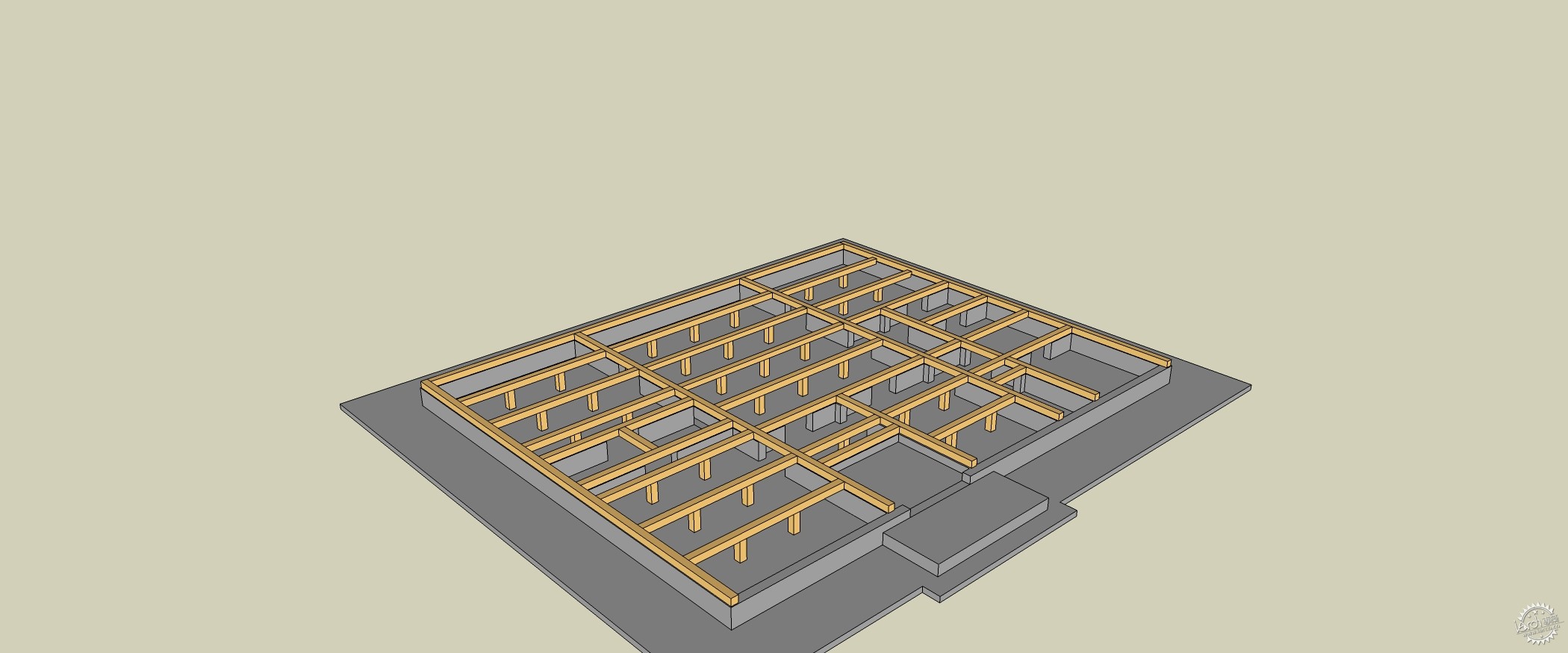

【一个木屋的搭建过程】附室内结构和模型-sketchup|教程-专筑网

总图中的建筑阴影的做法的几种方式

工作之余，闲来无事，发下，希望抛砖引玉。 1） ctrl+alt+方向键偏移，阴影受个人控制，不过有很多锯齿，而且有的比如建筑在不同的高差，阴影显示不同，此方法需要后期处理。 2）天正日照分析，一般11点左右的日照吧，然后设置阴影图层导出来。 3）su日照设置,然后抠图，然后ctrl+t，与建筑珠联璧合。

你是怎样的SU玩家？

来做个小调查，大家平时玩sketchup时有什么并不一定合理却又因习以为常无法改掉的习惯吗？说出来，让我们看到一个有个性的su玩家~好吧，lz先来。。。打开su先删小人有木有，虽然很多人有很多理由告诉我这没什么，有他的合理之处，但lz有的时候会觉得su默认放一个小人不是为了显摆su的开发者，而是让小人的存在作为一种尺度的存在。。lz个人所见咯。。下一个，屏幕铺满插件有木有，虽然安装了一款插件可以自由切换显隐工具条，但还是觉得铺满屏幕的插件比较踏实有木有。。虽然好多不用甚至不会用。。好啦，最后说一个。。用着用着某个功能不自觉就按了空格键。。就退出功能了。。哎。。下面交给你们啦，回复得粮票，你们是怎样的su玩家~

给SketchUp插上个性的翅膀 ——SketchUp插件漫谈

给SketchUp插上个性的翅膀 ——SketchUp插件漫谈作者：肖万涛建筑设计师北京市建筑设计研究深圳院著名紫天SketchUp中文网志博主原文地址：http://sketchupchina.com/?p=584 对喜爱SketchUp的人来说，学习了解和掌握SketchUp插件也是一件非常有意思的事情。很难想象如果没有SketchUp插件，仅靠SketchUp本身要完成一个像样的建筑模型该是一件多么费力的事，使用SketchUp插件可以大大提高建模的效率，甚至完成一些以前无法完成的工作，那么到底什么是SketchUp插件呢？ 2004年在SketchUp发布4.0版本的时候，增加了针对Ruby语言的接口，这是一个完全开放的接口，任何人只要熟悉一下Ruby语言就可以自行扩展SketchUp的功能。Ruby语言由日本人松本行弘所开发的，是一种为简单快捷面向对象编程（面向对象程序设计）而创的脚本语言，掌握起来比较简单，容易上手。这就使得SketchUp的插件如同雨后春笋一般发展起来，到目前在为止，SketchUp的插件数量已不下千种。正是由于SketchUp插件的繁荣才给SketchUp带来了无尽的活力。 SketchUp的软件开发者们对待插件的态度是完全开放的，他们并没有走其它三维软件开发的老路，一看到好的优秀插件就直接吞并整合到软件自身里面，而是鼓励它们自由发展。可以对比一下，三维建模软件3ds Max在2002年发布5.0的时候还不到500M，而2012版的中文安装文件已经到了3G之多，而同一时期推出的SketchUp仅仅只有十几兆，到去年推出的SketchUp8.0的安装文件也仅有60多兆，容量上只占是3ds Max的1/50。SketchUp在保持了自身苗条身材的同时，开放了插件端口，这就把自由选择的权利完全交给了使用者，使得每个软件应用者都可以按自己的需要安装甚至开发适合自己的插件，按自己的需求去拓展SketchUp的功能，因此SketchUp也就变得越来越具有个性化。插件英雄大部分的SketchUp插件都是由个人开发的，他们自身也都是SketchUp的疯狂粉丝，而这些插件也大都以共享软件的方式免费公开发布。那么在你使用SketchUp插件的同时有没有了解过这些开发插件的幕后英雄呢？ TIG 著名论坛sketchucation的版主，其开发的插件已经接近150个了，这些插件多以解决实际问题为主，非常实用。 Thomthom 著名论坛sketchucation的版主，开发了50多款插件，最出名的有Vertex Tools（顶点编辑器）、Cleanup（新废线清理）和Edge Tools (边界工具)。 Fredo6 比起前面两位来说Fredo6所开发的插件数量上稍少，有20多款，但是重量级的精品插件居多，象Joint Push Pull（联合推拉）、BezierSpline（贝兹曲线）和Curviloft（曲线放样）基本已经成了必备插件。 Didier Bur 早期开发了很多优秀插件，共有40多款，近期没有什么新动向了。 Chris Fullmer 近期也不怎么活跃了，不过它曾经开发的Shape Bender（形体弯曲）、Greeble 2受到不少人的喜爱。 kirill2008 来自俄罗斯，他开发的插件不是很多，但总是能让人眼前一亮，也曾沉寂了一段时期，不过最近他又带着它的LSS Toolbar 2.0风风火火地杀回来了。 GohChunHee 来自韩国的开发者，他开发的1001bit在国内的影响范围很广相比国外的插件开发者来说，国内的插件开发者数量就少了很多，而且似乎更愿意把开发精力放在插件的管理上面，值得一提的有： WiKii 他开发的Follow me and keep（保持Z轴路径放样）在国内外都很受关注，而他领导开发的SUTOOL应该是最早类似天正界面的插件管理器之一。双鱼、麦兜他们开发的SUAPP也早在2007年就发行了第一个版本，最新发布的SUAPP2.0版与SU吧论坛紧密结合起来，达到插件的网络学习、网络安装卸载、云存储等亮点功能，很好地解决了插件安装麻烦的问题。 PowerMedia 他开发的PowerCEMF、PowerSutool和PowerPM在国内也享有很高的知名度，尤其是PowerCEMF很好的解决了SketchUp封面问题，效率非常高。关于插件的安装：起初SketchUp的插件功能比较简单、单一，文件也就是单独一个扩展名为rb的文件，这些rb文件都可以使用任何文本编辑软件直接打开，打开之后就能看到程序的源代码。，一些作者出于保护知识产权的目的对源代码做了加密，这样扩展名就成了rbs格式的文件，再用文本编辑器打开看到的只是乱码。不过它们工作的方式都是一样的，直接把它们复制SketchUp的plugins目录下，然后重新启动SketchUp就可以正常运行了。随着插件的功能增多增强，出现越来越多较大型的插件，它们的文件数量就比较多了，为了避免混乱，大部分开发者们还是遵守着一些不成文的规定：1、在SketchUp的plugins目录下只保留一个后缀为rb的引导文件，其它文件以该插件的名字建立目录放入子路径中。2、插件的文件安装目录是SketchUp的plugins目录，虽然放入SketchUp的Tools目录下的效果一样，但是一般来说Tools目录是放官方插件的地方（如sandbox插件，就属于官方插件）。不过依然有部分插件开发者不遵守这样的规定，这么做对于插件运行来说没有什么影响，但这种不良习惯会令使用者反感。目前常见的插件安装文件主要有3种，最为常见的是zip压缩文件格式，我们只要解压缩就行（注意winzip在解压缩的时候要保留原始文件的目录结构，有些新手可能不小心改动了这个选项，破坏了原始的目录结构，导致插件安装失败），然后把rb引导文件和其子目录一起复制到SketchUp的plugins目录下。少数插件如LSS toolbar2.0还需要对应复制Resources目录下的文件，所以在插件安装之前最好先仔细看下插件的相关说明。还有一种是exe格式的插件，可以直接运行安装程序，如城市规划插件 (Modelur)。这样的确是方便了新手，只需要指定SketchUp的安装目录即可。不过对于老手来说这种方式不够透明，他们更关心这些插件到底往我的硬盘上写入了哪些文件，以备不需要的时候可以随时把它删除。第三种是RBZ格式的插件，这种类型的插件是从SketchUp8.0才开始支持的新格式文件。对于这种插件的安装只需要打开SketchUp8.0的属性设置对话框，然后选择扩展程序一栏，点击安装扩展程序就可以选择安装RBZ格式的插件了。不管是第2种还是第3种方式，它们的工作原理与结果都和第1种手动模式是一样的，而第3种RBZ格式文件的好处在于我们可以修改RBZ文件的后缀文件名为ZIP，这样你就发现这个文件其实就是一个标准的zip压缩格式文件，这样我们可以在安装之前就先了解它包含的文件内容了。插件安装好之后首先遇到的问题是我应该从哪里运行它。这个就没有什么不成文的规定了，插件可能会出现在SketchUp工作界面的任何位置。一般来说是在plugins的下拉菜单下面，不过出现在其它地方也是经常见到的，有的在Tools菜单下面、有的在右键菜单下面、有的有自己的工具条……所以还是养成在安装插件之前先仔细看插件的相关说明的好习惯吧。有兴趣的话也可以直接用文本编辑器打开那些RB文件，一般在文件的头部作者会加入该插件的功能、安装和使用方法介绍，有的还包括插件的更新历史等信息。插件不能运行的解决方法： 1、先检查一下是否按插件的说明要求安装好了？尤其是一些插件之间需要互相调用，比如Fredo6开发的插件就需要调用他开发的另外一套插件LibFredo(语言翻译平台)。如果相关的插件没有安装，插件也是无法正常运行的。 2、.插件的兼容性出问题。大部分插件都支持最新的SketchUp8.0版本，只有极少数早期开发的插件由于作者已经停止更新了所以在SketchUp8.0下运行会受到影响。解决办法可以试着安装不同版本的SketchUp，或许可以解决。 3.插件的冲突。由于插件大部分都是个人开发的，受到操作系统不同、SketchUp的版本不同和个人开发的环境局限性，常常会导致插件冲突。一些插件会挑剔你的SketchUp语言版本或者你的操作系统，又或者两个插件在某些情况下会发生打架的情况。这类情况就非常复杂了，可以通过打开SketchUp里的Ruby Console来查看具体问题是出在哪里。至于解决方案么，只有积极给作者反馈，希望作者尽快更新插件版本杀掉BUG。新手对于插件的误区： 1、贪多常常见一些刚刚安装了SketchUp的新手在讨论群里问哪里有插件大全，哪里有最全的插件安装包这类的要求。这类安装包的确是有的，但是我觉得在不了解这个插件的作用之前装上你也不会用到的，只会拖慢SketchUp的整体运行速度，。等真正用过一段SketchUp的插件后你就会发现真正自己工作中能经常用到的插件也就10款左右。记得“贪多嚼不烂”。 2、依赖不要以为装了插件能提高你的SketchUp水平。插件只能在某一方面提高建模速度，真正体现你SketchUp建模水平的主要在于你对模型的组织、管理和控制能力，和你对SketchUp本身建模特性的了解。对于安装插件的忠告：我的建议最好最安全的插件安装方法就是用一个装一个，不常用的或者是装上出错找不到原因的还是把它们删除掉吧。这里也推荐一个管理类的插件000_AdditionalPluginFolders (自定义加载插件路径)，把经过测试通过的工作中常用到的插件先安装好，其它不常用的插件以及新下载要测试的插件可以放到一个自己定义的目录下面，然后通过这个自定义加载插件路径的插件加入自己定义的文件目录。正式工作不需要这些插件干扰的时候就直接取消自定义的目录就行了。最后，祝各位SketchUp粉丝们新年快乐、工作进步。也希望明年的新版SketchUp功能更加强大，更多更好用的插件层出不穷。紫天SketchUp中文网志

su高阶民间教程

su高阶民间教程本文转自网络，原文地址：http://blog.renren.com/blog/41872550/816408028 一、前传不设快捷键的人马上去死，因为迟早会累死的。当然su有很多默认快捷键，我一般至少把以下指令也设置为快捷键：edit - paste in place, edit - unhide all, view - hide rest of model, view - hide similar components, camera - perspective。二、CAD与SU搞基篇 1、cad三维模型导进su会出现显示不正常。解决办法：将三维模型炸开。 2、解决cad导入su出现线头或曲线不闭合问题，可以用一个民间插件，具体嘛，我有个朋友叫百度，它知道。 3、单位问题，两个关键，一个是su的units，一个是导入时的options。 4、su可以导出为二维cad文件，画立面和剖面很受用。 5、cad导入su之前最好都设置为0层，然后在su里按需要给做好的component或group分层。 6、su模型在效果图公司不能直接渲染，而需要残酷的纠错，通常干脆用3dsmax重建一遍。三、前戏篇 1、不经常purge unused的人马上去死，因为迟早会以为机器慢而气死的。 2、把默认的工具栏清理掉，建议只摆上shadows, face style, views, walk through。 3、比较不伤眼睛的style设置是淡绿色或浅灰色background。同时edge style只选display edges。 4、确认合适的自动保存时间。 4、确认桌面经得起捶打。四、实战篇 1、专注建模时选择parallel projection，看效果时才打开perspective。通常还需要hide rest of model，或hide similar components。是的，这时我们感受到了快捷键的温暖。 2、量长度用尺子是比较低端的做法，一般是虚画一线，然后看右下角显示的数值。 3、阴影设置通常选use sun for shading。 4、深刻认识、区分和使用componenet和group。 5、用vray渲染时，如果component里含有group，则不显示；如果group里有component，也不显示。为什么？百度不知道。 6、google earth上有很多su模型，幸运的话能把基地现状现在下来。如果不能下，先查模型文件名，然后在3d warehouse搜索。 7、要学会移动粘贴后乘以倍数的“阵列”方法。这个方法还能用在旋转上，所以做扇子其实特容易。 8、你知道有一个指令叫follow me吗？ 9、su画不了真正的曲面，但su承诺能让它看起来像曲面。右键选中实体，然后soften/smooth edges，默认的angle是20。如果反过来你想把假曲面变成很多小平面，同样的方法，把angles设置成0就行。 10、su只有三要素：线，正面，背面。给实体刷透明色成功后有时需要reverse faces再刷。 11、su强大之处还在于它有很多民间插件，比如自动生成坡屋顶、栏杆之类的。 12、intersect很强大；也能针对线。 13、让某些体块只显示面，不显示线的方法：打开wireframe模式，选线，hide之，再换回正常模式。 14、普通青年调整贴图，用材质编辑面板；文艺青年调整贴图，右键点击材质，可旋转、缩放、移动位置，给建筑贴广告的时候很受用。 15、su被谷歌买了之后，能在网上下载很多component，很哟西。五、高潮篇 1、su能导出很大的效果图，上限取决于模型量、电脑配置和人品。 2、su有很多很牛的风格。 3、配上适当的风格（当然裸奔也可），su能导很优秀的演示动画。 4、如果做街景动画，一般每个镜头距离10-15米，scene transitions 2.5秒、scenedelay 0秒（在view - animation - setting里设置），frame rate 用默认就行（export时在options设置）。 5、不客气。

【连载】你真的了解su么？——第五篇su的使用技巧

【水中月镜中花】你真的了解su么？本文为连载，共五篇，为subar1024对于su的全面整理，转载过来供大家参考，互相讨论学习。原文地址：http://www.sketchupbar.com/thread-14611-1-1.html Sketchup快速完全入门手册目录第一篇初识su 第二篇 su全局概述第三篇 su功能详解第四篇 su的材质和组件第五篇 su使用技巧 …… 第五篇 su使用技巧 su作为越来越流行的一款建模软件，有着很多它独有的特点和优势，当然也存在着缺点和不足，如果只是照着帮助文档依次学习每个工具，那永远也无法成为高手，软件是死板的，人是灵活的，遇到问题多思考、寻找源头，才能更熟悉和了解软件的精髓。一、封面说到封面，相信每个人都不同程度的遇到过，尤其是7.0以前的版本，在封面方面着实让人头疼，一般情况下，如果有大量不能封闭的面，可以在风格面板开启轮廓线，未封面的线将以粗线条显示。识别封面错误，首先应该判断需要封面的线是否真的在一个平面内，如果在一个平面内，就要判断这些线是否首尾相接。在这里，我为大家罗列一下不能封面的几种情况： 1.直线虚交：所谓直线虚交，就是指两条直线虽已交叉，但是没有求出焦点，所以彼此没有互相截断，也就无法封面，这个问题在7.0以前的版本尤为的突出，在7.0引入“相交线自动截断”功能后，这种情况几乎绝迹了，如果你还使用7.0以前的版本，那么有一个方法你可以试试，激活移动工具，不要点选任何物体，将鼠标依次移到不能封面的边线上，鼠标经过的边线会高亮显示，如果有直线虚交的情况，可以及时发现。 2.接头虚交：所谓接头虚交，就是指两条直线在断点处看似相交了，使用移动工具高亮观察也没有直线虚交的情况，但其实在交点处存在误差，有很小距离的缺口，导致无法封面，识别这个问题的方法就是使用移动工具，在不选择任何物体的情况下点击两条线的焦点，移动鼠标，如果两条线确实相交，则两条线都会随之移动，如果只有一条线移动，则表明两线接头虚交。 3.T型虚交：所谓T型虚交，就是指一条线和另一条线程T字型排列，交叉接头处由于细小的误差导致不能封面，检查这种错误的方法就是使用移动工具高亮显示T型接口的被截边，如果发现没有被截断，则此处出现了虚交。二、关于性能关于su的性能问题，最根本的解决方式就是在不影响表达的前提下尽量控制面的数量，这里请大家参考我之前的帖子，这里不再赘述：【事半功倍】SketchUp 的资源占用、硬件支持与使用技巧【这里的黎明静悄悄】再谈sketchup的硬件支持问题另外，有如下几点提示：第一、绘图中尽量避免出现废线，废线一般是在使用推拉工具时产生的，除了分割材质的必要的线，应当予以清除；第二、善用材质贴图，对背景、配景部分，使用照片建模是节省资源的最有效途径，但使用贴图时要注意整个图面风格，力求视觉上的统一、和谐；第三、要经常清理未使用的组件和材质，控制模型的体积。三、关于习惯在使用中想要得心应手，一些良好的习惯是必须要迅速养成的，这里我简单提几点： 1.图层的应用：图层的概念，在su中似乎使用的较少，对于场景较大的模型，使用图层控制模型中实体的显隐，是非常实用的提高速度、方便管理的技巧。另外，在图层面板右上角的菜单里，选择“color by layer-图层颜色”模式，可以快速按图层颜色显示物体，这对于制作类似“功能分析”的图纸非常有用。 2.阵列： su的阵列功能是隐藏在移动工具里的，阵列一直是cad软件中重要的功能，而su自创的内分阵列，更是适合草模阶段的推敲，另外，在suapp中提供的路径阵列和随机阵列也是非常常用的功能。 3.放样：在su中，放样被称为路径跟随，su的放样工具是我最不满意的工具之一，比起其他软件来，su的放样工具功能单一，截面会随路径弯曲而旋转，在路径内弯处，极易出现破面等，是令人十分头痛的问题，一般情况下对放样路径推荐使用插件进行优化，必要时使用fak插件防止截面旋转。 4.组件替换：组件替换的功能我本人很少使用，个人认为这个功能在多人合作建模时比较有用。 5.模型交错： su的模型交错功能，一般可以用来求交线，但是相交错的实体不能太复杂，否则会死机，产生的交线出现在当前的模型空间，也就是说如果在组件内使用模型交错，则交线出现在组件内，不影响组件外的物体。连载结束，下面是万恶的回复可见时间——

【连载】你真的了解su么？——第四篇su的材质与组件

【水中月镜中花】你真的了解su么？本文为连载，共五篇，为subar1024对于su的全面整理，转载过来供大家参考，互相讨论学习。原文地址：http://www.sketchupbar.com/thread-14611-1-1.html Sketchup快速完全入门手册目录第一篇初识su 第二篇 su全局概述第三篇 su功能详解第四篇 su的材质和组件第五篇 su使用技巧 …… 第四篇 su材质与组件 su的材质系统，是由“油漆桶工具”和“材质面板”组成的，这两个部分是紧密联系的，在su的材质概念中，由两个部分组成，分别是“材质”和“贴图”，我们在平时的言语中通常会混淆这两个概念，但在本篇文章中，“材质”仅包含颜色信息，“贴图”包含材质和一张纹理贴图，在su中，“贴图”可以看做是在纹理贴图上加上了某种颜色的材质的遮罩。一、油漆桶工具和材质面板 1.赋材质激活油漆桶工具，则材质面板同时出现，先在“select-选择”选项卡中选择一个材质，此时使用油漆桶工具单击场景中的物体，就可以给这个物体赋予材质，这时单击“选择”选项卡里的“小房子”图标，可以显示模型文件包含的所有材质，材质面板右上角竖向第三个按钮，是场景中的默认材质，场景中的其他材质显示在下方的列表里，在缩略图显示模式下，右下角有白色小三角符号的材质，是模型中当前正在使用的材质，没有白色小三角的材质，是曾经使用过，但现在不再使用的材质。 2.设置颜色材质面板的另一个选项卡“Eidt-编辑”中，可以编辑选定的材质，在编辑器中，通过下拉列表可以选择颜色系统，有色轮、hls、hsb、和rgb四种颜色系统可供选择，其中个人推荐hsb颜色模式。 3.设置材质贴图如果在“选择”选项卡中选取了带有贴图的材质，则在“编辑”选项卡中会显示相关信息，如果当前选择的材质没有贴图信息，在“编辑”选项卡里也可以快速创建，选中“user texture image-使用纹理贴图”复选框，表示此材质使用贴图，在随后弹出的对话框中指定贴图文件，即可添加贴图信息。 4.透明材质通过调整“编辑”选项卡下方的不透明度滑块调节，前文说过，透明的质量控制位于“风格面板”里，不同版本的su可能略有不同。su的透明有很大的局限性，第一，透明物体的阴影不准确，su不能产生半透明的阴影，第二，透明的面要么产生阴影要么不产生阴影，临界值为70，第三，只有完全不透明的面才能受影，透明的表面不能受影。 5.材质的管理清除未使用的材质：场景中曾经使用过但有被替换了的材质右下角没有标记，点击材质面板右侧的“detail”箭头，在下拉菜单中选择“Purge unused-清理未使用”命令，可以清理模型中不用的材质。选择相同材质物体：在已经使用了的材质上点击右键，选择“select-选择”，所有赋予了这个材质的物体均会被选上，在模型中赋予材质的表面上点击右键，也有选择相同材质物体的功能，但是不能用在默认材质上。计算面积：在已经使用了的材质上点击右键，选择“Area-面积”，会弹出消息框，显示所有赋予了这个材质的表面的面积。修改贴图：对于有贴图的材质，还可以右键点击“Edit texture image-编辑材质贴图”，调用外部编辑器进行编辑。二、贴图坐标在su中，对一个表面赋予某个还有贴图的材质后，虽然可以在材质面板里编辑材质的大小，但是如果移动物体，会发现贴图并不随之移动，那是因为贴图的坐标被固定在了模型的原点，如果想要制作一个可以跟着物体移动的贴图，就必须将这个物体制作成组件，在组件中进行贴图，因为每一个组件中都有独立的坐标原点。对于贴图需要准确对位或发生倾斜、变形时，就需要用到贴图坐标的概念了，选择一个贴有贴图的表面，在右键的快捷菜单里选择“Texture-贴图|Position-贴图坐标”可以进行设置。su的贴图坐标有两种模式：“锁定别针”和“自由别针”，以满足不同效果的需求。贴图坐标只能在平面上进行，对于曲面无效。 1.锁定别针模式进入贴图坐标设置界面后，点击鼠标右键，如果看到“Fixed Pins-锁定别针”被选中，则表示现在处于锁定别针模式下。在锁定别针模式下，可以对贴图进行“移动、缩放、旋转、平行四边形变形、梯形变形”操作。四个指针形象的表示了自己的功能，拖动别针可以实现相应的功能，点击别针可以移动别针。在右键菜单里，还提供了镜像和旋转的快捷功能。 2.自由别针模式利用自由别针模式可以修正带透视变形的贴图，这个功能一般用来进行图片建模，但事实上我们很少在中校正透视，而大多数情况下是在ps中完成这个工作的。 3.无缝贴图和投影贴图在使用油漆桶工具赋予材质时，按住alt键，可以吸取模型中的现有材质，这种吸取同时包含了贴图的坐标信息，可以完成相邻表面的无缝贴图工作。另外在右键快捷菜单里还有“Projected-投影”选项，可以用来为一些轻微曲面贴图。三、镂空贴图 su支持具有alpha通道的png、tif、tig图片制作镂空贴图，但镂空贴图不支持阴影显示，镂空的地方依然有阴影，如果想要获得正确的阴影，需在su中将赋予镂空贴图的面挖空。在su里，组件被定义为一个单位的单个或多个物体的集合，它可以批量修改和操作。su的快捷很大程度上是由组件功能体现的，但这里我要提示的一点是尽量减少组件的嵌套使用，那样会使显示速度下降。一、创建组件选中要定义为组件的物体后，选择菜单栏的“编辑|创建组件”命令，会出现创建组件对话框，可以定义组件的名称、描述、对齐的平面等，如果需要在创建的组件表面上开个洞，如门窗等，则应选中“cut opening-剖切开口”复选框，组件将在于其表面相交的位置剪切开口。注意一定要在某一面墙上或者某一个面上画门或窗，再定义组件，这样在插入时才能顺利的开洞。切记！！如果定义的组件为二维物体，应该选中“always face camera-面向相机”复选框。二、编辑组件组件的编辑和编辑其他物体没有任何区别，只是进入了组件内的模型空间而已，需要单独处理的组件，一定要记得独立出来。当需要炸开组件的时候，如果是嵌套组件，一定要双击组件到最深层，由内向外逐层炸开，否则有可能会死机。组件的缩放：对于组件的缩放，有两种方式，一种是直接选中组件，进行缩放，这种方式只缩放选中的组件，不影响其他的组件，另一种方式就是双击编辑组件，在组件内部进行缩放，这时就可以同时修改所有的组件了。编辑组件时，有时会被其他物体挡住视线，在菜单栏“显示|组件编辑”里有两个选项，可以分别设置当双击进入一个组件或者群组时，是否隐藏模型中的其他内容和是否隐藏相同的组件，这个功能非常有用。给组件赋材质时，有两种方式，一种是双击进入组件内部，再进行赋材质操作，我首推这种方法。另一种方法是不进入组件，直接给组件赋材质，这种方式会使用新材质替换组件内所有的默认材质，而非默认材质则不受影响，这种方式在后期渲染中经常出错，请大家慎用。三、组件管理器在比较大的场景中，组件或组非常多，并且有嵌套关系，这时修改就变得非常困难，“Outliner-组件管理器”可以显示模型中全部的组件和组，以及嵌套关系，如果组件在创建时命名明确的话，可以在这里方便的找到。四、动态组件动态组件是su在7.0版本引入的一个类型，关于动态组件我在此不再赘述，有机会我会出一个动态组件教程，我唯一要提醒的是动态组件在渲染中经常出问题，慎用！继续连载中……

【连载】你真的了解su么？——第三篇su功能详解

【水中月镜中花】你真的了解su么？本文为连载，共五篇，为subar1024对于su的全面整理，转载过来供大家参考，互相讨论学习。原文地址：http://www.sketchupbar.com/thread-14611-1-1.html Sketchup快速完全入门手册目录第一篇初识su 第二篇 su全局概述第三篇 su功能详解第四篇 su的材质和组件第五篇 su使用技巧 …… 第三篇 su功能详解这一篇主要讲解su中每一个工具值得注意的地方，我们开始吧~~ 一、绘图工具 1.直线工具：绘制直线时，如果模型单位是mm，画一条100m的直线，可以直接输入100m，su会自动换算。按住shift可以锁定当前的参考信息，请注意这种锁定不仅适用于捕捉直线的终点，绘制起点时也可以使用。 2.矩形工具：总的来说su的矩形工具极其难用，建议大家改用“自由矩形”插件。 3.圆弧工具：在绘制完弧线后可以输入“数字s”，来指定弧线的段数，需要注意的是这个指定的段数会影响以后绘制的所有弧线。绘制弧线，尤其是绘制连续弧线时，经常会遇到找不准方向的情况，这是可以通过绘制辅助面来解决。绘制圆弧，也可以指定半径，在点击了圆弧的起点后，输入“数字r”，按回车即可指定圆弧的半径。 4.圆形工具：事实上圆形的边界是由一定数量的线段构成的，捕捉到任意一条线段的两个断点，就可以封面。和圆弧工具一样，可以通过输入“数字s”方式指定圆的段数，同样会影响以后绘制的圆。建议指定的圆的段数是4的倍数。 5.多边形工具：既然圆形可以控制边数，那么多边形工具几乎没有什么用。唯一的区别是使用圆形工具绘制的多边形在推拉后生成的曲面默认是柔滑的，而使用多边形工具绘制的则不是。 6.不规则线段工具：这个工具我一般拿来画2D树二、编辑工具 1.选择工具：单击一个物体以选中，双击可以选择相邻的物体，三击可以选择所有联系的物体。使用右键菜单里的“选择相同材质物体”的选项，不能使用在赋予默认材质的物体上。在贴了贴图的面上单击右键，有一个“贴图”二级菜单，可以调整贴图的大小，位置，变形，投影贴图等属性。 2.橡皮工具：使用橡皮工具按住鼠标左键拖动，可以删除多个物体，但移动速度过快则会忽略一些物体。按住shift点击鼠标，可以隐藏擦除的物体，按住ctrl点鼠标则可以柔化边线，按住ctrl+shift点鼠标可以还原柔化，柔化后的边线不能通过“编辑|显示”菜单中的命令显示。 3.推拉工具：前后两个表面互相平行时，可以使用推拉工具进行镂空操作。在推拉工具状态下，双击物体的表面，会自动应用上一次的推拉数值。按住Alt键使用推拉工具，可以强制表面沿着它的垂直方向移动。按住ctrl键使用推拉工具，可以沿底面复制生成新的表面。 4.偏移工具：偏移工具可以对表面或一组共面的线进行偏移复制。偏移过的曲线会成为分段的多段线，不再具有曲线的特性。 5.路径跟随工具：要注意截面与放样路其实可以在不同的模型空间中。具体操作是这样的：先在组件或群组外选择好路径或路径围成的面，然后选择路径跟随命令，把鼠标移到组件或群组上（光标显示禁止状态），点右键，选择编辑组件（群组），进入它内部，就可以选择需要放样的截面了。（此技巧来自276楼吧友andyndkgx，在此表示感谢）一般放样的截面应当与放样路径相垂直，否则可能得不到想要的效果。如果路径中有曲线，则放样的截面会随着路径转动，解决这个问题需要使用fak插件。路径跟随可以制作具有对称轴的物体，如圆锥、瓶子等。 6.移动工具：按住ctrl键使用移动工具，可以复制物体。复制完毕后，在数值框内输入“数字x”，将按照本次复制的方向，距离再重复复制“数字-1”次。输入“数字/”，则将本次复制的距离等分为“数字”份，重复复制“数字”-1次。（有点乱，大家实践吧……）移动工具不但可以移动直线、物体，还可以移动端点，单独移动物体上的一个边或端点，可以变形物体。 7.旋转工具：和移动工具一样，按住ctrl键可以复制，旋转工具可以实现环形阵列。旋转工具也可以变形物体。 8.缩放工具：按住ctrl键使用缩放工具，可以以物体的中心为缩放中心。使用缩放工具可以快速制作台体或圆台。使用缩放工具，缩放比例为-1时可以实现选定方向的镜像。三、辅助工具 1.测量工具：测量工具可以测量任意两点之间的距离，在新版本中，按下ctrl键，数遍右下角出现+时还可以用来创建辅助线，菜单栏“查看|辅助线”可以控制所有辅助线的显隐，“编辑|删除辅助线”可以一次性删除所有的辅助线，为这两个命令设置快捷键可以很方便的管理辅助线。辅助线还具有全局缩放的功能，激活测量工具，一次单击某个线段的两个断点，这时你会发现没有绘制出辅助线，此时两点间的长度会显示在数值框里，输入一个新数值，按回车后出现对话框询问是否缩放模型，点击“是”即可。此功能只对当前模型空间有效，因此全局缩放不能缩放组件的大小，在组件内部使用全局缩放，也不能影响外部模型的大小。 2.量角器工具：量角器工具可以测量角度，并绘制出辅助线，如果不想绘制辅助线，可以按住shift键在su中会经常发现在一个点的位置捕捉某个平面的方向非常困难，此时可以绘制辅助面辅助捕捉。量角器工具创建辅助线不仅可以直接输入角度，也可以输入角的正切，方法是在数值栏输入“对边:邻边”。 3.尺寸标注工具：这个工具很少用到。 4.文字标注工具：文字标注有两类，引注文字和屏幕文字，凡是在模型表面上添加的文字，都是引注文字，特点是随着模型的旋转文字也跟着旋转；在屏幕空白处添加的文字，是屏幕文字，它在屏幕上的位置是固定的。 5.坐标工具：利用坐标命令可以为斜面创建新的坐标系，方便在斜面上的精确操作。但一般情况下应时刻保持坐标系在原始位置，因为如果坐标系不在原始位置可能导致插入具有面向相机属性的组件时发生错误。 6.剖面工具：一个模型空间中只允许有一个激活的剖面，但多个模型空间内的剖面可以同时激活，比如组或组件内的剖面。在一个激活的剖面上单击右键，可以看到“从剖切创建组”命令，通过这个命令可以生成一个包含剖断线的组。四、相机工具 1.视图旋转工具：这个工具几乎不用，因为按住鼠标滚轮就可以实现。 2.视图缩放工具：视图缩放工具一般用来设置透视角度和相机的焦距，激活缩放工具后，数值栏里会显示当前的透视角度或相机焦距，其中透视角度的单位是deg，相机焦距的单位是mm，输入数值可以指定新的相机特性，如果当前显示的是透视角度，则输入的数值改变的是透视角度，如果当前显示的是相机焦距，则改变的是相机焦距。 3.平移工具：按下鼠标滚轮和shift键即可实现平移功能。 4.窗选放大工具：这个没什么解释的。 5.视图全屏显示：这个非常有用，默认快捷键是shift+Z 6.撤销视图变更：这个也非常有用，在模型缩放到比较大的情况下，经常会不小心移动了视图，使用这个命令可以返回上一个视图，快捷键为F9，但是注意并不是所有的视图改变都可以撤销，比如改变相机焦距就无法撤销。五、观察工具 1.相机位置工具：激活相机位置工具，单击模型中的任意点，即可将相机水平移动至该位置，默认视高是人眼视高，此时环视工具会自动激活，可以在数值栏输入新的相机高度，注意这个高度是相对于原始坐标系的xy平面的高度，并不是相对于放置相机时所单击的点的相对高度。 2.漫游工具：很少用，很难用。 3.环视工具：见“相机位置工具”。六、视图工具 1.标准视图工具：按照工具栏上的顺序，他们的快捷键分别是：F8、F2、F3、F4、F5、F6，另外F7是底视图的快捷键，底视图没有工具栏图标。 2.透视和轴侧模式：这个大家都明白，相比透视模式，轴侧模式下性能有所下降，更易出现显示错误。 3.显示模式工具： su有“线框、消隐、着色、贴图”四种显示模式，消耗的资源依次增加，其中线框模式中不能进行任何与面有关的操作，另外还有X光模式和单色模式，单色模式常用来纠正模型中的正反面错误。七、地形工具地形工具是在su pro版本中自带的一款插件，功能非常强大，但由于其本质上是属于插件范畴，而网上各种教程也很多，我这里就不赘述了，仅提示几点： 1.地形工具的使用基本上分两步：“创建地形”和“创建地形上部的主体”，相应的工具也可以分为这两类。 2.创建地形：创建地形有两种方法“根据等高线创建”和“根据网格创建”，就实际经验来看，根据网格创建可以得到比较平滑的地形，而根据等高线创建在坡度较缓的位置由于等高线较疏，因而地形会出现棱角；另外，如果是从cad导入的地形，由于su不支持贝斯曲线的缘故，因此导入的等高线在弧度大的位置可能会出现较大的变形，这将直接导致无法精确绘制。 3.地形工具在计算时，为了避免出现破面的情况，将所有的面都进行了“三角化”操作，因此生成的曲面包含的线非常之多，必要的情况下应当予以清理。 4.请大家注意地形工具其实是一个非常好的曲面建模工具，由于地形工具在计算时采用了“三角化”的方式，因此它的稳定性非常高。八、阴影设置 su的阴影是通过openGL计算生成的，因此在导出矢量文件时阴影信息无法被导出，su阴影的设置也比较简单： 1.地面阴影和表面阴影：su有两个阴影系统，当我们的模型有出于xy平面以下的部分时，我们需要关闭地面阴影来防止双重阴影的产生。另外，在“实体信息”面板里，还可以控制每一个表面是否“产生投影”和“接收投影”。 2.su的阴影是基于地理纬度信息的，可以在“模型信息”中设置。 3.材质的透明度与阴影：在su中，所有的阴影都是一种灰度的颜色，su不能处理半透明的阴影，因此对于透明度大于70的材质，显示阴影，对于透明度小于70的材质，不显示阴影。 4.阴影的错误：有时候当阴影比较复杂时，我们会发现明显的阴影错误，这大多是由于驱动程序错误导致的，需要更新显卡驱动程序。 5.use sun of shading：这个选项可以在不打开阴影的状态下显示物体相对于阳光的明暗关系，很多su内置的渲染器对这个功能支持不是很好，如果模型需要渲染，请不要选择这个选项。 6.一种特殊的效果：前面说了在su中，提供了很多显示模式，其中常用的是“线框、消隐、着色、贴图”四种，有一种现象我要说明一下：对于一个全部都是白色材质的模型，在“风格”窗口中将背景色调整为白色，请大家观察“消隐”和“着色”两种显示模式的区别，可以发现，在“消隐”模式下，所有的面是白色的，不管如何旋转模型，每个面都是白色的；在“着色”模式下，不同的面相对于相机的角度不同而产生了不同的灰度。这有什么意义呢？也许做室内的朋友遇到过这种情况，导出的图片中原本相同材质的表面由于相对于相机的角度不同而产生了不同的颜色，更要命的是明明是白色的墙这时候会变成灰色，非常影响设计意图的表达。那么怎么样才能既显示贴图，又达到和“消隐”模式一样的效果呢？答案就在阴影设置里，在这种情况下，请打开阴影，将阴影控制面板里下方的“光”“影”两个滑块都拉到最右端，即可消除由于角度带来的失真。九、导入导出 su提供了很多文件格式的导入和导出，这里我也简单介绍一下： 1.导入DWG/DXF格式文件：一般我们在启动su时，选择的模板单位都是mm，而导入的dwg或dxf文件的单位一般也是mm，这很重要。导入的时间视文件大小而定，若导入之前场景中已经有别的实体存在，则导入的集合体会自动合并为一个组件，以免影响已有的几何体。 su支持的cad实体包括“线、圆弧、圆、pl线、面、有厚度的实体、三维面、块”，另外还支持cad的图层，目前不支持的实体包括“acd创建的实体、面域、spl、宽度不一的pl线、填充、标注、文字、Xrefs、ADT/ARX”等，这些物体在导入时将被忽略。导入过大的cad文件，非常容易死机，同时也不利于进一步绘图，因此应当适当简化cad文件后再导入，或者分层导入。导入选项：导入时右下角有选项按钮，可以设置相关选项，首先要确保单位的统一，另外还有两个选项“Merge coplanar faces-合并同一平面上的面”和“Orient face consistently-统一表面”，前者用来清理cad中被三角化的面，后者用来统一cad中个表面的法线方向。 2.导入3ds格式文件： 3ds文件的导入，比较简单，在导入选项中可以设置单位，另外有一个选项是“合并共面”，和导入cad的选项完全一致。 3.导入二维图像： su支持的格式有jpeg、png、tga、bmp、tif等。由于su模型文件的单文件特性，因此模型中用到的全部贴图都保存在文件里，所以不要使用体积庞大的图片文件，这样会迅速增大文件的体积。另外，由于su支持的最大贴图尺寸是1024，因此不论导入多大尺寸的图片，su在使用时都会压缩为长边不超过1024像素的图片来使用。这里还有一点需要提示，导入的图片，是一个单独的实体，它既不是组件，也不是群组，在材质浏览器里也看不到图片使用的材质，这时，图片是以文件的形式保存在模型中的，而如果你将图片炸开，那么它将转换为一个平面，之前的图片，就以贴图的形式存在于模型中了。虽然su将导入的图片缩放为1024像素，但是并没有改变原始的图像，在导入的图像没有被炸开时，你还可以右击图片选择“导出”重新得到这张图片，因此，导入过大的图片不但增加模型的大小，而且拖慢su的响应速度。 4.导出二维图形图像： su支持二维图形图像的导出，格式包括pdf、eps、bmp、jpg、tif、png、dwg、dxf，其中基于矢量模式的图形，如pdf、eps、dwg、dxf，不能导出诸如贴图、阴影、背景和透明度等显示效果。导出pdf/eps格式：这两种格式导出有很多选项，可以控制导出图像的尺寸（限制在7200像素以内），比例（是模型比例不是图面比例，只有三视图和等角轴侧可以按比例导出），可以控制是否导出“轮廓线”“剖面线”“出头线”等风格。导出bmp/jpg/tif/png格式：这一部分的内容前面已经叙述过了，再次提醒大家尽量不要选择“抗锯齿”选项。导出dwg/dxf格式：导出cad格式的文件，我们一般都直接导出1：1的比例，虽然导入时我们不能识别有宽度信息的pl线，但是在导出时可以设置，在“profile line-轮廓线”部分设置，一般默认是不导出轮廓线的，但是需要的情况下可以选择第二个“polylines with width”来导出具有宽度的线。选中下面的“separeate on a layer-独立图层”可以为导出的轮廓线创建独立的图层，方便管理。最下方的选项提供了导出延长线的选项，需要注意的是延长线在su中不会对捕捉产生影响，但是在cad中会影响捕捉。 5.导出三维模型：这一部分内容本人接触很少，暂缺吧…… 6.导出动画：这一部分内容本人接触更少，也暂缺吧…… 继续连载中……

【连载】你真的了解su么？——第二篇su全局概述

【水中月镜中花】你真的了解su么？本文为连载，共五篇，为subar1024对于su的全面整理，转载过来供大家参考，互相讨论学习。原文地址：http://www.sketchupbar.com/thread-14611-1-1.html Sketchup快速完全入门手册目录第一篇初识su 第二篇 su全局概述第三篇 su功能详解第四篇 su的材质和组件第五篇 su使用技巧 …… 第二篇 su全局概述和任何软件一样，su提供了一些全局的属性以使软件更适合个人的使用习惯，有一些内容其实是很重要的，简单的设置可以帮助我们更灵活的使用软件，下面我就为大家简单介绍一下~虽然我使用的英文版本，但是我还是尽量回忆在中文版里是什么样子，但如果我实在记不得中文版里的布局，我就只好按英文版的描述了，大家见谅！一、参数设置面板 su默认的快捷键中F12是参数设置面板，你也可以在菜单栏“窗口|参数设置”找到，（这里我还发现了一个小bug哈，当你打开一个参数设置面板的时候你就不能点击菜单栏了，但是你重复按F12可以打开多个参数设置面板~~），这里为整个软件提供了全局设定，我介绍比较重要的几个项目：一、applications：就是左边第一个选项，这里定义了默认的图片编辑器，你可以点击右边的按钮选择，我选择了ps的主程序~这样我可以直接调用ps编辑材质，具体方法在后面说明。二、drawing：绘图，这里可以定义是否连续画线，在su里，默认连续画线是被选中的，这种情况下如果你画的线没有闭合成面，那么su自动将上一条线的终点定义为下一条线的起点，如果你只想画单独的线，那么你就必须在画完一条线之后按快捷键L重置画笔工具，而当取消连续画线之后，就比较方便了，因为你需要为每一根线指定起点和终点。三、Extensions：扩展，一些插件需要在这里加载，包括地形工具和ruby控制台，如果你安装了一些插件却在菜单栏里找不到的话，来这里看看。四、General：全局，这里常用的一个选项就是设置自动保存时间，当模型大到一定程度（>30M），存储将变得缓慢，如果按默认的5分钟自动保存，将会影响绘图（因为存储时会发生假死）。五、OpenGL：这个是一个影响性能的关键，使用“硬件加速”和“快速反馈”，不要使用“最大纹理尺寸”，另外原来的版本里这里还有一项叫做“修正点选背面的驱动程序错误”，我的7.1版本已经没有这个选项了，莫非google认为他们已经完全解决这个问题了？右面下面的那一部分，依不同的显卡而有不同的选项，但我强烈建议选择抗锯齿为0x的，因为抗锯齿非常影响速度，几乎是2x抗锯齿速度降一半，4x抗锯齿速度降为1/4，所以我强烈建议就选第一个即可。六、shortcuts：快捷键，这里可以设置快捷键，旁边的“重置”按钮可以将快捷键恢复为系统默认，另外底下有输入、输出，按理说是可以备份和恢复快捷键的，但是经常会出现虽然显示导入成功，但是实际没导入的现象，因此这个功能基本没用，我推荐采用注册表备份发，su的快捷键在注册表中的位置是：“HKEY_CURRENT_USER\Software\Google\SketchUp7\Settings”不管是哪个版本，也不管是什么系统，目前都是在这个位的。二、模型信息面板模型信息的快捷键是F10，上面所说的“参数设置”中设置的内容，对每一个模型都是适用的，而“模型信息”的内容，仅对本模型适用。这个面板我个人适用的较少，因为我既不输出动画，也不关心地理信息，所以我简单说明一下：一、animation：动画，这里可以设置在不同页面转换时是否使用动画效果，如果模型过大，使用动画效果可能会死机，此时可以取消这个选项。二、file：文件，这里有一个关键的选项叫“存储时重新定义缩略图”，当模型过大时，定义缩略图需要的时间是非常惊人的，因此推荐取消这个选项，可以大幅提高文件存储时的等待时间。三、菜单栏菜单栏里包含了su所有的功能，都是非常简单的，这里我提示几点：一、输入、输出dwg文件：输入的dwg文件，如果输入前模型内有其他的内容，那么dwg将以组件的形式导入进来，如果模型内没有其他内容，那么导入的dwg将是单线形式，另外，导入dwg的时候右下角有一个“选项”按钮，里面可以设置输入的dwg文件的单位，su中默认是英寸，但是我们的dwg通常是毫米，因此需要修改一下。输出dwg文件有三种情况，最简单的就是输出成dwg的三维模型，只要选择“文件|输出|3D模型”，选择dwg格式就可以了。第二种情况是输出剖断线，这个也简单，只需选择“窗口|输出|剖面”，选dwg格式就可以了。但是这种方法输出的内容只有加粗的剖断线而已，如果想输出未剖到的位置，就遇到了第三种情况，这时应当选择“窗口|输出|2D图像”，选择dwg格式即可。（详细信息见后文）二、输入、输出图像：输入图像时，右侧可以选择图像输入的方式，请大家注意，输出图像时，右下角有选项，可以调整分辨率等，这里有一个选项叫做“抗锯齿”，请注意这个抗锯齿和参数设置里德抗锯齿是不一样的，su导出图片的像素上限时9999，并且输出比例被锁定为窗口比例不能改变，如果想改变则需要用输出动画的选项或者使用插件。但是事实上su根本输出不了9999像素的图片，能输出的最大像素跟电脑配置有关，以我的经验最大能输出6000像素左右，但是如果你选择了“抗锯齿”，那么你也许只能输出3000左右的图片了，如果再大就会出现无法输出或者输出的图像有错误，因此，我的做法是，不选择抗锯齿，输出一张大图，然后在ps将大图缩小，比选择“抗锯齿”输出的图还要效果好(这就是神奇的缩减像素采样法)~~当然你也可以试试layout。三、组件和群组：也许有人不知道组件和群组的概念，他们的区别就是组件本身有单独的坐标，相同的组件是相关联的，只要编辑了其中的一个，其他的也都会随着改变，类似cad中的块，su中的组件还可以具有面向相机、自动开洞等功能，复制多个组件不会显著增加文件的大小；群组本身是没有坐标的，也不具有组件的各种特性，只是把几个物体简单的组合在一起，类似ps中的图层组的概念，另外顺带提一句，多层嵌套组件或群组是su性能下降的主要原因。四、隐藏和显示：这里提示一点，在菜单栏“显示|组件编辑”里有两个选项，可以分别设置当双击进入一个组件或者群组时，是否隐藏模型中的其他内容和是否隐藏相同的组件，这个功能非常有用。五、插件：安装过的插件一般会出现在菜单栏的两个位置：“工具”或“plugins”，但也有少部分插件需要在参数设置面板中调用。四、各种窗口在菜单栏“窗口”中，罗列了很多的窗口，其中大部分是非常常用的，下面我来简单介绍一下。一、实体信息：实体信息是一个很常用的窗口，它可以显示当前被选择的物体的相关信息，也可以直接在这里修改，比如修改圆弧的段数等，对于组件，它还会显示这个组件在整个模型中一共有多少个。二、材质：材质面板中可以浏览材质库或者模型中的材质，使用油漆桶赋予物体材质时这个窗口会自动打开，这个窗口可以说是最常用的窗口了，需要注意的是在su中，任何面都有正反两面，就算你做一个“莫比乌斯环”它也有正反两面，这两面贴上材质看起来是没有区别的，但是在渲染的时候只有正面的材质能够渲染，所以请大家注意一定保持正面朝外。当给一个面赋予材质时，如果赋予的材质是不透明的，那么你点击正面，则赋予材质到正面，点击反面，则赋予材质到反面，如果赋予的材质是透明的，那么只需点击一次，即可同时赋予正反面，但如果你想给一个已经赋予了透明材质的物体赋予不透明材质，那么一定要在正反面分别赋予。给一个组件或群组直接赋予材质，则会替换组件内所有的默认材质，不会影响其他的材质，但是不推荐这样做，会出现一些显示错误。另外在su中，透明的材质，如果透明度低于70，则不产生阴影，高于70则产生阴影，但无论怎么样su中不能产生半透明的阴影。在材质的编辑界面，如果材质有贴图，点击贴图路径右侧第二的按钮，可以直接调用在“参数设置”中设置的默认图像编辑器编辑贴图，编辑完成后，su中的效果会立刻更新。三、组件：组件窗口也是非常常用的窗口，这里可以浏览组件库或者模型中的组件，也可以编辑组件的特性，最常用的就是“剖切开口”和“面向相机”，剖切开口的典型效果是，在一个平整的墙面上插入一个具有“剖切开口”特性的窗组件，则在插入窗的位置墙面被自动开洞，而当窗被移动时，开洞也随着窗移动。“面向相机”则常被用来制作2D人物或2D植物，这个特性使组件内部的红蓝轴所在的平面永远面向相机。四、风格：风格是su的一个特色，可以快速制作出各种手绘风格的图片，但是我不常用。简单介绍一下，这个窗口同样可以浏览风格库和模型中的风格，在编辑面板里，你可以选择是否显示边线，是否加粗边线，是否显示延长线等线形变化；可以设置默认材质的颜色，可以设置是否显示透明效果，这里一般建议选择快速即可，有透明材质重叠的可以选择中等，但一定不要选择最好，因为bug的缘故显示效果还不如中等好，速度还慢；你还可以设置天空、大地、背景的颜色；添加水印等。五、图层：图层在大多数软件中都有，而且功能几乎都一样，使用图层的开关控制模型中显示的内容，可以方便操作和提高速度。需要提醒的就是，su中的组件和cad中的块一样，组件和组件中的内容可以不再同一个图层上。另外图层面板里那个颜色，指的是边线的颜色，这个一般在su里是没用的，但是如果你导出了3d的dwg文件，那么在cad中就会看到颜色的不同了。六、Outliner：这个在中文版里好像叫什么“资源管理器”？这个窗口显示了模型中组件的嵌套关系，有时候选择物体非常有用。继续连载中……

【连载】你真的了解su么？——第一篇初识su

【水中月镜中花】你真的了解su么？本文为连载，共五篇，为subar1024对于su的全面整理，转载过来供大家参考，互相讨论学习。原文地址：http://www.sketchupbar.com/thread-14611-1-1.html Sketchup快速完全入门手册目录第一篇初识su 第二篇 su全局概述第三篇 su功能详解第四篇 su的材质和组件第五篇 su使用技巧 …… 第一篇初识su 这一篇可以算作一个前言，讨论一些似乎看起来和su没有关系，但实际上密不可分的问题。一、关于su的适用范围以我所接触的人们来说，使用su的人大概可以分为四类“建筑设计”“室内设计”“景观设计”“工业设计”，总的来说，每一类人里都有高手，也许每个人都在使用中有所感受，这里我只说说我的一家之言。建筑设计据我所知，su被引入cad行业，最早就是在“建筑设计”中被使用的，以我的观点看，su作为建筑设计的模型制作工具，可以说是比较合适的。首先说说它的优点：第一，它的操作界面非常友好，相对于“三视图+相机视图”的模式，su在人机交互界面上有着让人难以抗拒的友善感，在三维操作方面，也显得很灵活；第二，它的工具功能简单，操作方便，我一直认为，软件工具不怕多，就怕复杂，一个工具解决一个基本问题，多个工具组合解决复杂问题，这一点su还是很不错的，在su的工具栏里，只要单击就可以使用这个工具，单击不区分左右键，没有二级工具集，不弹出预设值对话框，一切都是顺序发生的，这一点对新手非常重要；第三，它的模型对简单体块的修改、查看非常方便，对建筑方案的前期推敲非常有利；第四，它的模型是单一文件，包含所有的贴图、块等元素，交换方便。其次我们也要面对它的缺点：su最大的问题可以归结为两大类：程序内核本身先天的孱弱和与生俱来的功能的缺失，有这些问题本身并不可怕，真正让你感到不幸的是我要告诉你在可以预见的将来，我们对这两点无计可施，具体的问题会在后面陆续提及。说到具体的问题，有如下几点：第一，su的性能和执行效率非常低下，我可以毫不客气的说它可以荣登我所用过的所有软件中“性能最差”的宝座；这是由它的内核决定的，这里我们不谈这个，第二，su在设计上也存在很严重的问题，首先，su的精度不够，su的精度在长度上只能精确到小数点后1位，既0.1，当你绘制一条0.11单位长度的线时，你会发现在模型信息中这条直线的长度前添加了约等于符号“~”，也许你会说没有人会画这样的线，但是在有曲线相交的情况下，这种线是有可能存在的，su在面积上只能精确到0.01，也就是说面积小于0.01单位的面永远无法封面；第三su设计上另一个缺失就是在su中没有贝斯曲线，su处理曲线只能将曲线转变为多段直线处理，换句话说su不能处理曲线方程，比如在cad里用spl命令绘制的曲线，就是贝斯曲线，这种曲线导入su后，将被转化为多段线，这样一些原本在cad中交叉的线在su导入的过程中就会断开，导致不能封面（其实cad在处理spl时也比较头疼，比如你可以试试，cad里spl无法延伸），而事实是更残酷的，实际上su在处理任何曲线都是以多段线的形式处理的，因此cad中的任何曲线，包括圆、圆弧、多段线中的弧都将无一幸免；第四，当你知道了su连曲线都处理的如此狼狈，那么su弱的可怜的曲面建模能力也就不足为奇了，很多人都在埋怨su的曲面能力，但很少有人知道su曲面能力弱是因为su无法处理贝斯曲线，更没有人知道不能处理贝斯曲线实际上也是其精度不够的必然结果。说了这么多，总的看起来好像su的缺点比优点要多，但是在实际应用中，我们只有在真正关注绝对精准的尺寸的施工图中才会遇到我上述各种缺点，因此，虽然它有很多不足，但仍然是当今非常热门的建模软件。室内设计用su做室内设计的朋友们，可能会比用su做建筑设计的朋友们更能感受我刚才说过的那些缺点，这是因为室内设计比建筑设计更关注细节，更容易遇到上述的那些不足，由于su的性能不高，在场景复杂的情况下难以操作，由于su的精度不够，一些细节的部分无法表达，由于曲线是多段线的形式，一些平滑曲面的效果必然会消耗大量的系统资源，曲面建模能力不足，也使很多设计中个性的亮点难以表现。总的来说，su做室内设计，除了上手方便，基本上没有太多其他的优势。景观设计开门见山，景观设计相对于室内设计，更加不适合采用su，小范围的设计虽然问题不大，但是当场景较大时，su的性能问题首先凸显出来，其次su的曲面问题使得在山地、岛屿的建模上就比较困难，另外，有些人也许以为景观设计要求的精度较低，但实际不是，在一些景观节点的位置，它的精度要求是极高的，如果在这种位置遇到诸如不能封面、曲面不够平滑等问题，将会严重影响整个设计的表现力。因此对于景观设计我不推荐使用su。工业设计我想这个不用我多说了，我周围的su高手，没有一个是进行工业设计的，而我身边的工业设计高手们，也没有一个使用su…… 二、关于硬件我总是不停得提及硬件的问题，这是因为它实在太重要了，在这里我虽然不打算多说，但是我请各位一定要认真考虑我下面所说的内容：首先：请大家选择尽可能性能强劲的cpu，因为su非常依赖cpu的主频，因此选择性能强劲的cpu绝对是重中之重，关于品牌，希望各位Afan们不要介意，我首推Intel的cpu，因为AMD的cpu在执行多个任务时效率不如Intel高，如果你经常同时打开cad、su、ps或者还有在画图时看电视剧的恶习的话，我奉劝你购买Intel的CPU，但是如果你的预算在5000圆以下，可以考虑AMD的cpu，因为Intel这个奸商东西卖的实在是太贵了！购买Intel的cpu时请大家尽量购买二级缓存大的产品（对于i7系列是三级缓存），我暂且给一个标准吧，购买平均每个核心的缓存大于3M的产品，比如你买的是双核处理器，那么买6M缓存的，如果你是4盒处理器，那么买12M缓存的，最后一点，你可以不信我，但是绝对不要信任何商家！（如果你买的是品牌机或者是笔记本，那么必须优先考虑显卡！！）其次：请绝对不要购买ATI的显卡，否则你的su就别想好好用，这一点我不想多说，因为已经说的太多了，（Afan们，我不是故意的，你们也知道）另外如果你想同时打开su和ps cs4以上版本，那么请选择显存512M以上的产品。另外就是我曾经得出的结论，nvidia 的nvs系列显卡是su的最佳搭档，这个结论也是我经过一些实验得出的，当然买了这个显卡你就从此跟大型3D游戏say googlebye了，如果你是个游戏狂，你要取舍一下了，专业卡的最大优势在于当需要自适应降级的时候，它的响应速度比游戏卡要高数十上百倍，各位自己斟酌吧。（如果你买的是品牌机或者是笔记本，那么必须优先考虑显卡！！这都是血的教训啊！！）再次：现在内存便宜了，有条件就上4G内存吧，如果你稍微具有一点计算机知识，那么我建议你使用64位系统，可以搭载更多的内存，但是注意，内存的容量永远不要出现单数，比如3G、5G…… 最后：一个好的机箱可以帮你避免在渲图中死机，一个高分辨率的屏幕可以帮助你更好的查看模型，导出图片，一个手感舒适的鼠标可以让你更专注于设计…… PS：以上这些忠告，都是我的经验之谈，请大家千万千万多考虑啊！三、关于su的版本 su的版本，1234567，每一个软件都是这样发展来的，也许你觉得这没什么好说的，那我就少说一些：一、su5.0,也许你不知道，su在6.0版本以前，并不是google开发的，su原本是last software公司的一款产品，su原本没有免费版，有的只是功能完整的商业版，而且提供多语言支持。google收购之后，推出了6.0版本，google收购su起初是为了发展它的google earth，因此，自从google收购su后，su在功能上一直都没有什么进步，反而偏离了原来的方向，google的官网上简体中文版只提供6.0版本，也就是第一个版本，之所以以后不再有简体中文版，是因为时至今日google在中国一共只卖出了3套su。二、su7.0版本，谢天谢地，google终于在收购su后迈出了向前的一步，那就是在7.0中加入的“相交线自动截断”功能，这个功能虽然没有在根本上解决su封面困难的问题，但是却为解决这个问题提供了一个思路，因此我在第一时间进行了升级。总的使用感受是“非常不错”，但是遗憾的是google并没有提供这个版本的中文版。三、su7.1版本，google终于意识到了在su越来越火的今天，是时候解决性能问题了，因此su步入7.1时代后，性能上得到了突飞猛进的发展，我在这里极力推荐大家升级。另外这里说两个7.1的问题，虽然7.1升级频繁，但似乎还处在提升速度的阶段，因此各种bug层出不穷，su很容易自动退出，因此如果你使用7.1版本，一定要记得多存盘呀！其次就是7.1的注册机目前网上还没有出现，而7.1小版本号不断更新，短时间内也不太可能有注册机，因此目前想使用7.1的方法只能是：安装7.0>使用注册机注册>安装7.1覆盖。四、关于汉化：由于google拒不退出简体中文版本，因此很多中文版，汉化版层出不穷，但是时至今日，我们发现以前那些汉化版突然不见了，这其实是迫于政府压力，大家都不再出汉化了，没有了汉化，那么我们就只能使用英文版本了，我个人也是比较推荐使用英文版本的，因为绝大多数命令都是通过快捷键完成的，基本不用看菜单，而英文版又是更新最快，现在su正处在发展期，因此每一次更新都会有很大进步，用英文版可以随时保持最佳性能。当然如果真的对英文不熟悉，那么你也可以去下载繁体中文版本，繁体中文版本现在已经有7.1了。需要提醒的是，不同语言版本之间的快捷键是不能通用的，如果你有自己的快捷键文件，那么更换语言的时候就不能用了。五、扫盲：有的朋友不知道免费版和专业版的区别，免费版有一些功能限制，比如免费版不能导出dwg、不能使用插件等，由于地形工具其实也是一个插件，因此免费版也不能使用地形工具。另外专业版提供30天试用，如果你的试用期过了，而又没有注册的话，那么也将自动退回免费版，不能使用插件等功能了。继续连载中……
