养马岛海边小礼堂
山东，烟台

Yangma Island Seaside Auditorium
Yantai, Shandong


题记

小礼堂是海边平坦沙滩上的一座丰碑，我们不仅希望它能成为一个让游客驻足观望拍照打卡的景点；更希望它具有神秘的光影，让人们走进与体验它，引发人们的思考与感悟，触动人们的心灵！


01
缘起
ORIGIN

基地概况

项目位于山东省烟台市的一个近陆岛屿—养马岛。通过跨海大桥驱车登岛，放眼望去都是成片的灰色泥滩与浑浊的海水。岛屿上散布着渔民居住的村落与历史遗留下来工业厂房和疗养寓所，嘈杂而凌乱。初春的岛屿冬寒尚未褪去，落叶凋零，黄土与枯树密布，放眼望去一片萧瑟之感，与想象之中的旅游岛定位差距巨大。

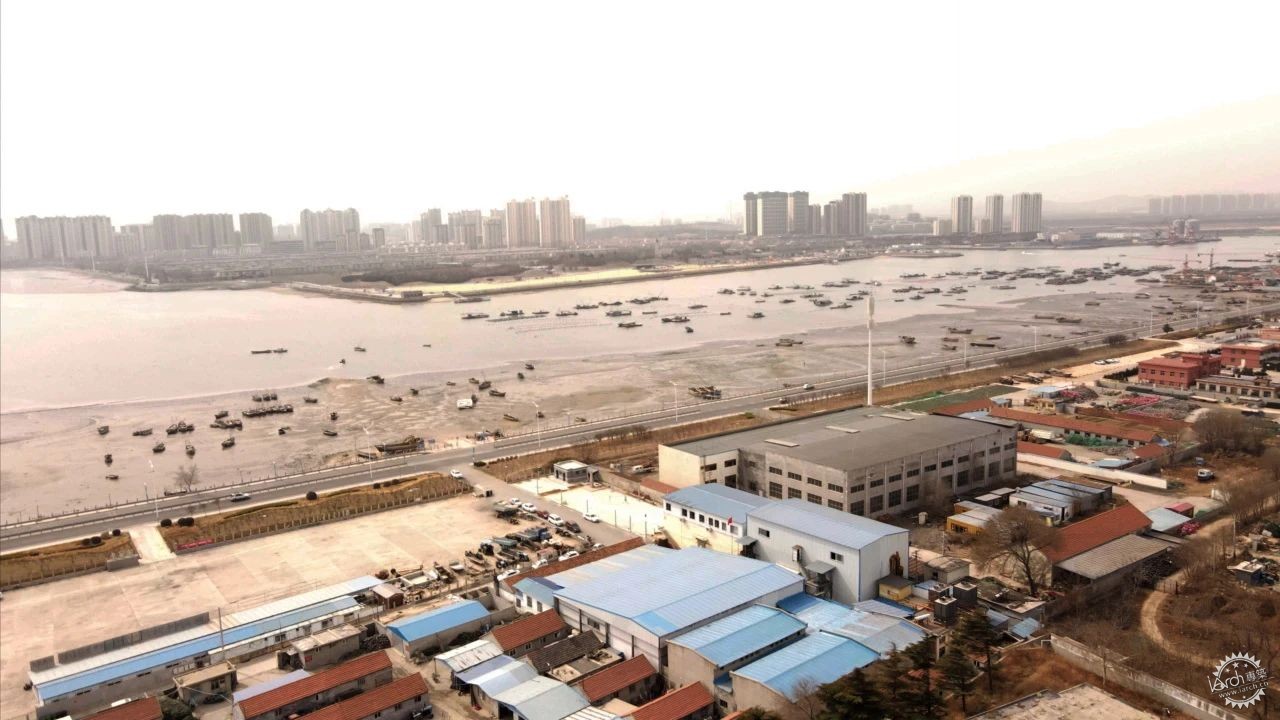

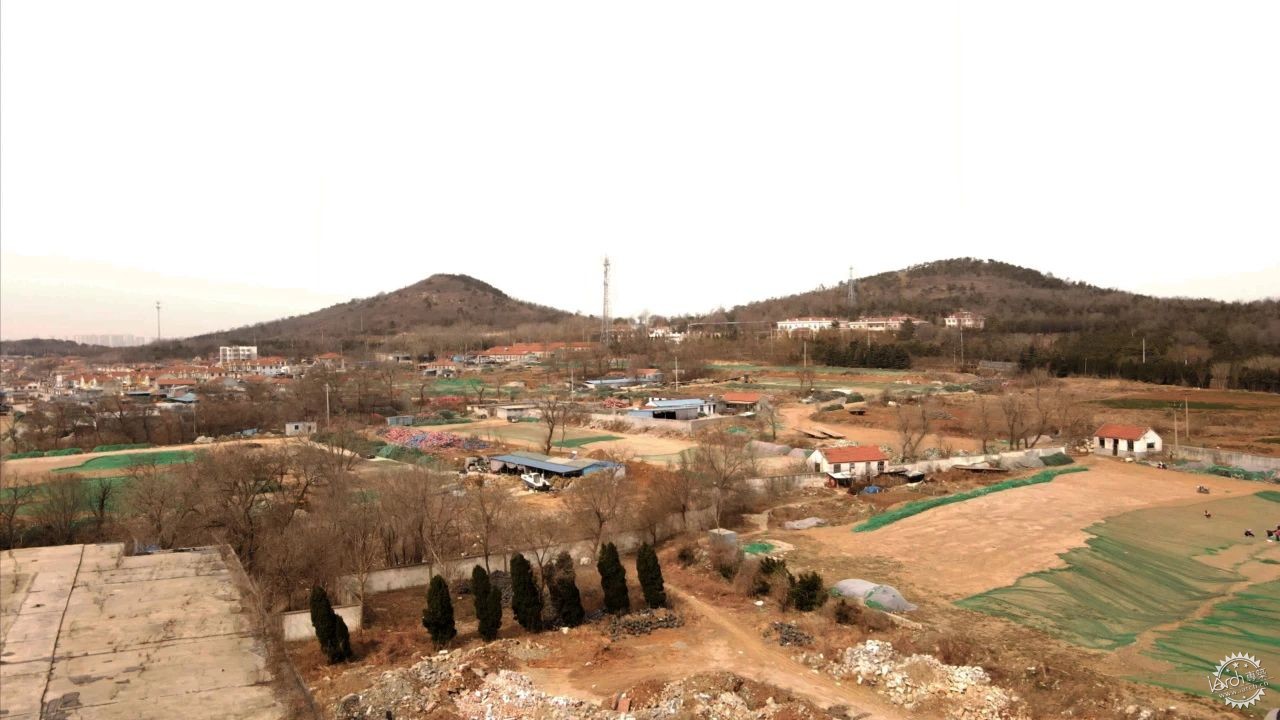

▲养马岛航拍

养马岛也曾辉煌过，上世纪八十年代开始旅游业起步并迅速达到高峰，岛内有赛马场、海水浴场等很多景点及多处专用和公共疗养接待设施。然而随着时间的推移，原有的设施变得破败且更新改造乏力，养马岛也逐渐退出历史舞台，游客稀少。

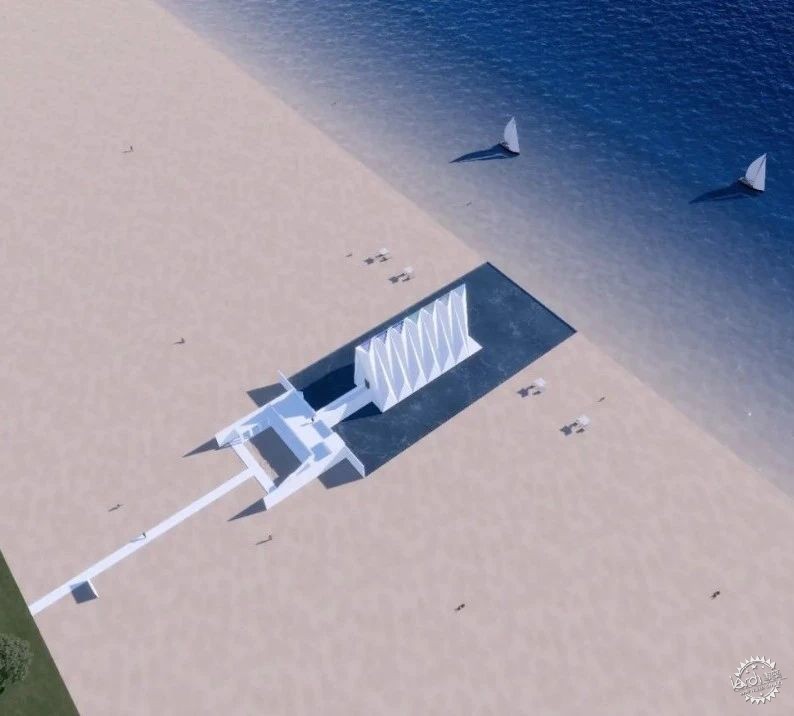

▲全景鸟瞰

设计任务

面对养马岛当下的窘况，我们此行更像是带着任务一般。业主经过多方考察及深思熟虑之后也提出了明确的设计需求：希望通过一个支点—海边的小礼堂，为整个岛屿带来一定的网络流量，增加人气，成为全岛进一步旅游开发的引爆点。

▲朝向大海

随着考察的深入，我们也发现了岛屿的另一面，朝向黄海的一侧多为礁石岸线，大海的波澜壮美也由此展开。相比于热带大海的清澈通透，北方冬天的海则更为深沉湛蓝，更易让人在这面对着大海发呆与沉思。我们也在思考：一座什么样的小礼堂可以让人们在这儿停留？也可以让人们有所思，有所感悟？

▲岛屿礁石岸线海景

选址落位

与以往项目不同的是，本案没有一个明确的用地红线，只确定小礼堂建设在岛屿东侧朝向黄海的沙滩之上，至于具体的落位完全由我们自己确定。这个全岛唯一的沙滩面积狭小，所以显得弥足珍贵。我们选择了一处涨潮被海水淹没，并有一些淤泥沉积的劣质沙滩，将更为优质的沙滩让给游客。

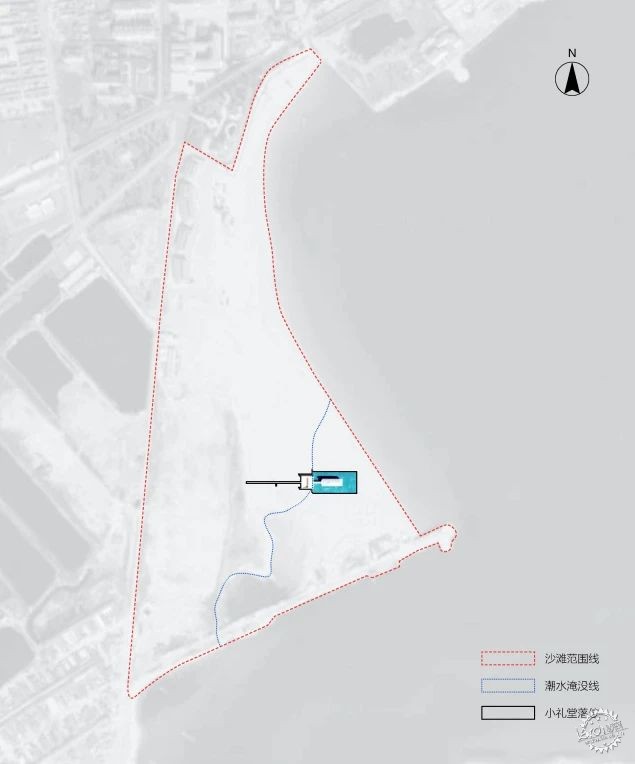

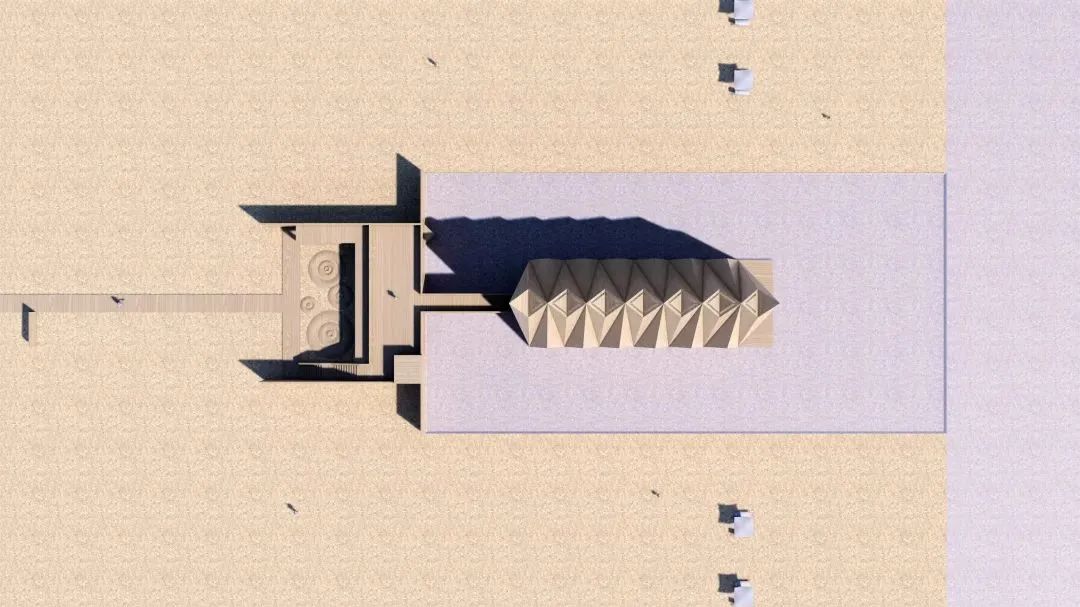

▲选址落位


02
一座丰碑
A MONUMENT

设计起笔

在沙滩上望向大海伫立良久，黄色的沙滩与蔚蓝的海面形成两种基本色，而在身后则是连绵不绝的山丘。我们的第一直觉是希望有一个尖锐的体量来打破平衡，它应该是高耸的，既可以与远处起伏的山峦相呼应；又可以统领平坦的沙滩，矗立起一座丰碑；而对于大海来说，它则是一座灯塔。

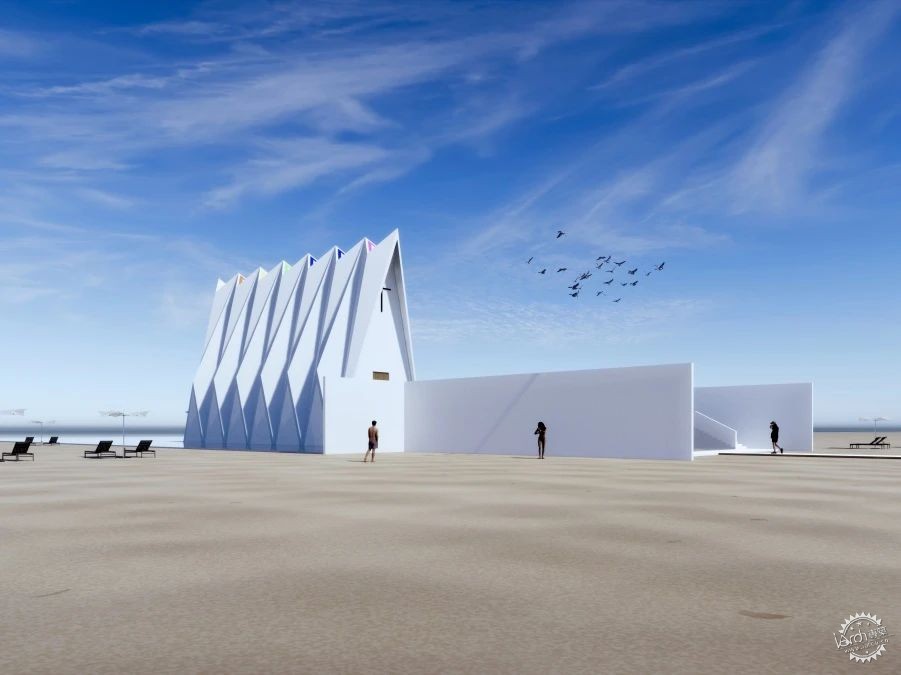

▲高耸的建筑体量

折纸概念

我们从折纸中找到了建筑形态的原型，纸面折叠形成单元构成，经过不断重复形成极具韵律感与雕塑感的建筑体量。外立面粗糙的白色涂料材质则强化了这种形态特征，在黄沙蓝天大海的映衬下，建筑反射柔和的阳光，变得更为醒目。

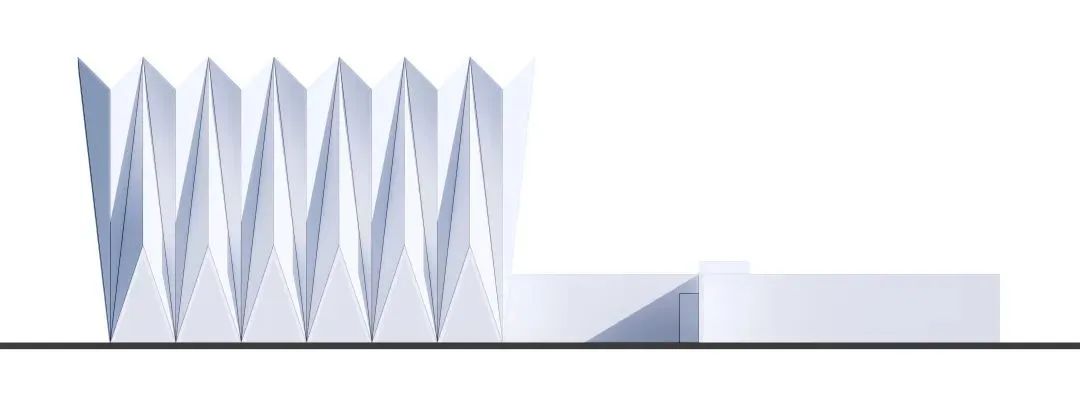

▲形体生成

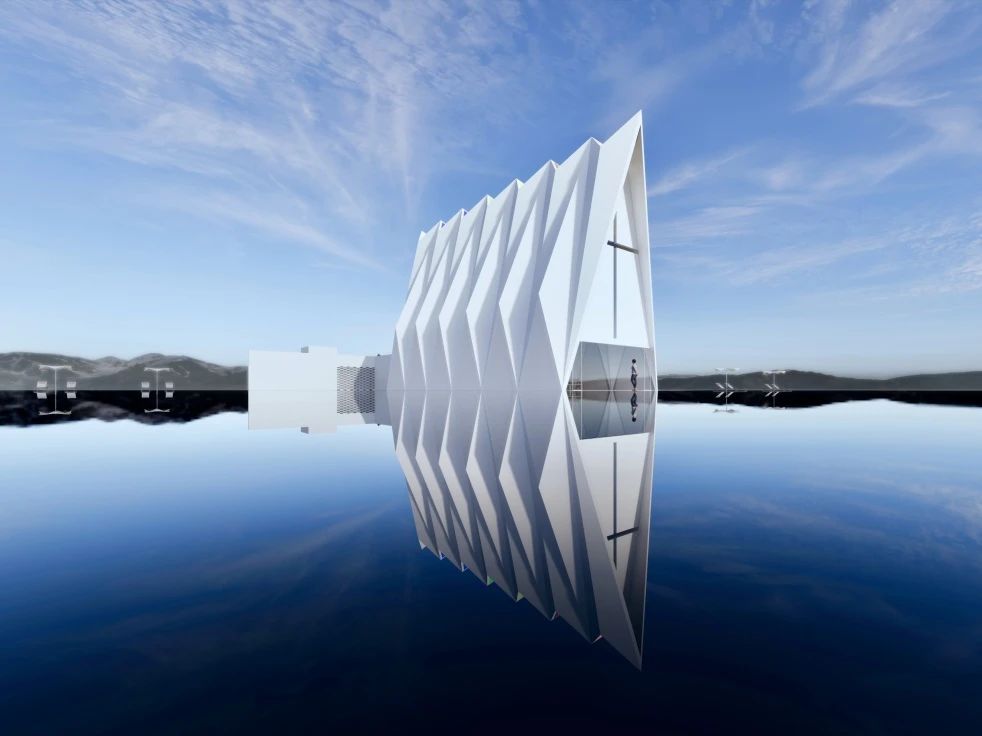

▲折纸形态建筑

光影变化

随着一天之中光影的变化，小礼堂在不同时刻呈现出不同的形态特征，光影对建筑体量形成了二次雕刻。夜幕降临，白色的地灯将整个建筑照亮，与室内透射出的暖黄灯光形成对比，隔海相望， 高耸明亮的建筑也成了岛屿的一张名片。

▲光影变化

镜面水池

小礼堂周边利用原有沙滩的低洼处做了一片镜水面，涨潮时海水将整个水池注满，落潮时池壁将海水留下，通过潮水的涨落完成池水的自然循环。平静的水面时刻倒映出小礼堂的倒影，同时隔绝了游客向建筑周边聚集，保证了小礼堂拍照的最佳出片效果。

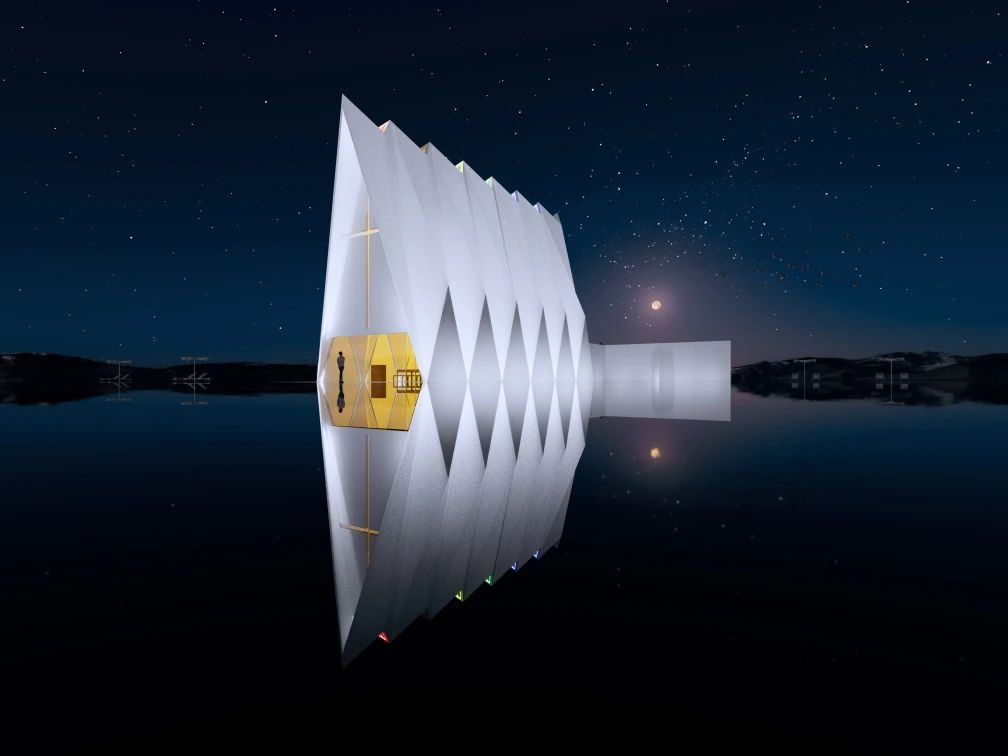

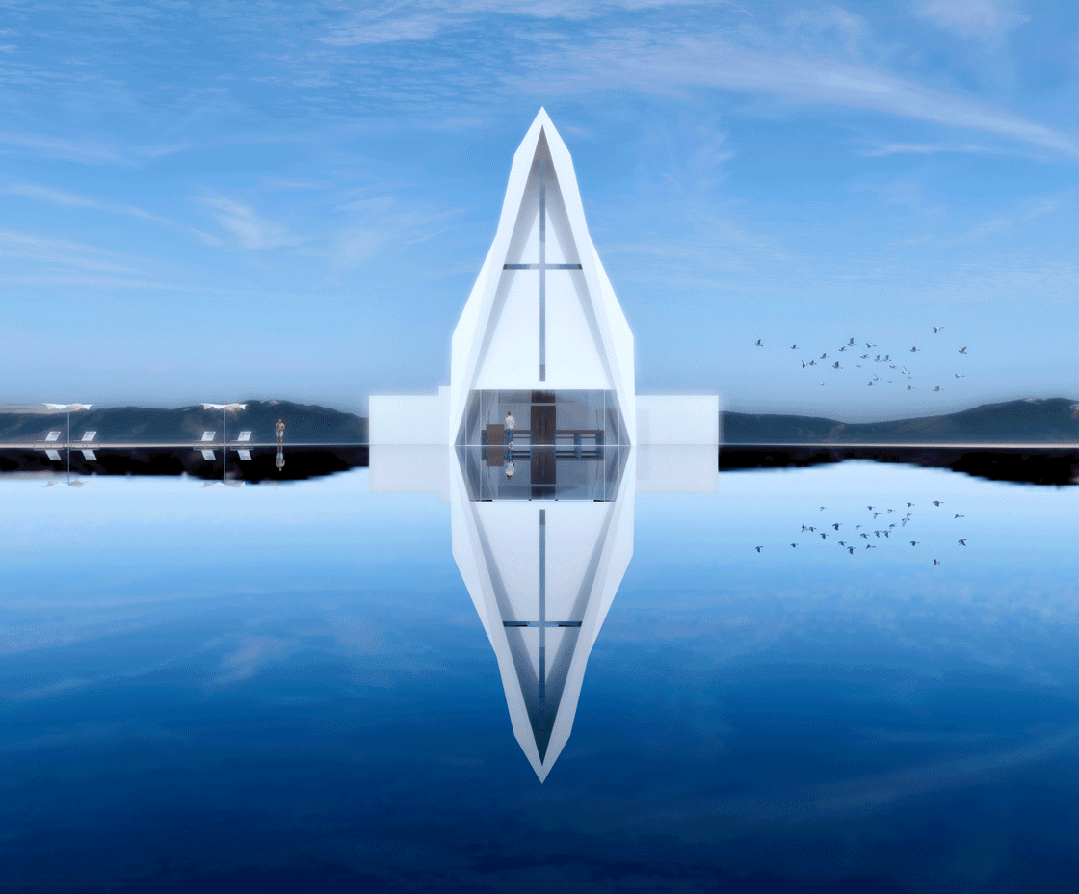

▲水面倒映建筑


03
七彩光影
COLORFUL LIGHT AND SHADOW

清晨第一缕阳光

小礼堂采用了坐西朝东的布局，一方面确保了礼堂朝向海面具有很好的观海视野，礼堂东侧的扁平窗口可以框出远处的海景；另一方面在日出时刻，清晨的第一缕阳光可以穿过东侧立面的十字窗口照亮礼堂的内部空间，形成一天之中最为重要的举办仪式的时间。

▲长条窗的光影变换

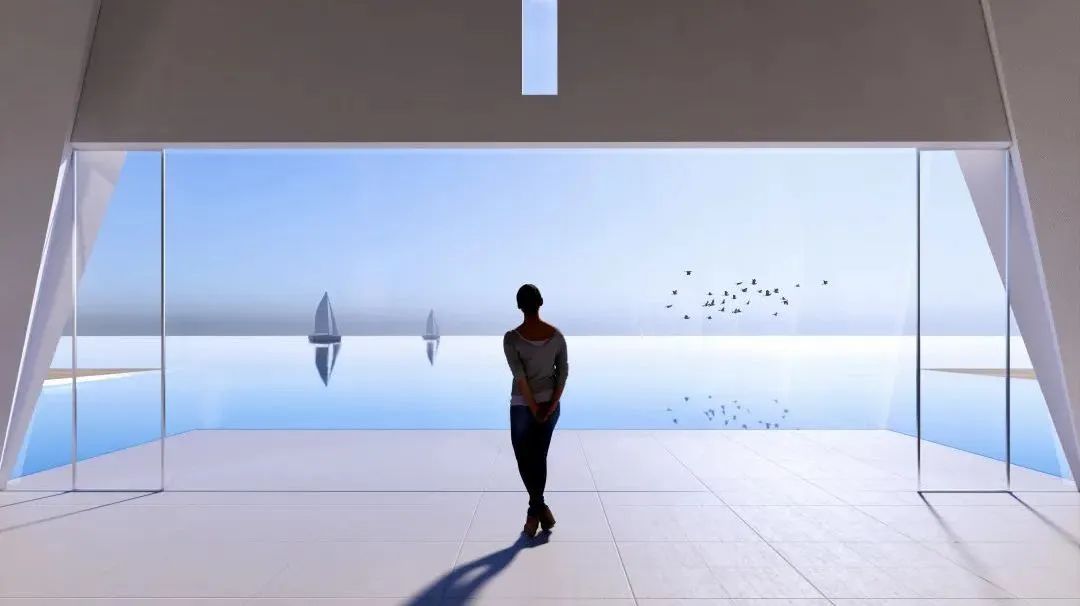

▲框景扁平窗

光之原型

欧洲哥特式教堂的墙面上都装饰了精美的花窗，将不同颜色的玻璃镶嵌在花窗之上。在阳光照耀时，透过玻璃的光线把教堂内部渲染的五彩缤纷、炫彩夺目。在玫瑰窗忽明忽暗，斑驳陆离光影中，让人有一种恍若隔世的感觉，营造出神秘的空间氛围。

▲哥特式教堂的彩色玻璃窗及投射进教堂的彩色光影

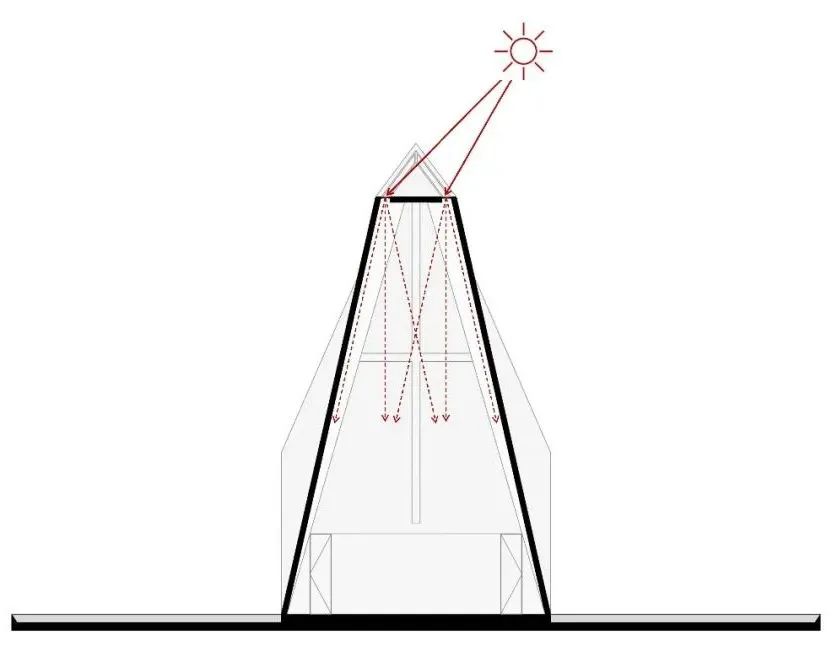

▲彩色玻璃天窗光线分析图

七色光影

我们以哥特式教堂的彩色玻璃花窗为原型，将其应用到小礼堂的设计之中。在礼堂顶部开设长条形的彩色玻璃天窗，阳光经过磨砂彩色玻璃的过滤，在室内洒下不同颜色的柔和光线。而如折纸一般形成的韵律感的建筑形态，如同一个光影盒子，将七色光影按照由暖色到冷色的顺序排列，营造极为神秘的天光氛围，抬头望去，如同在和上天交流对话。

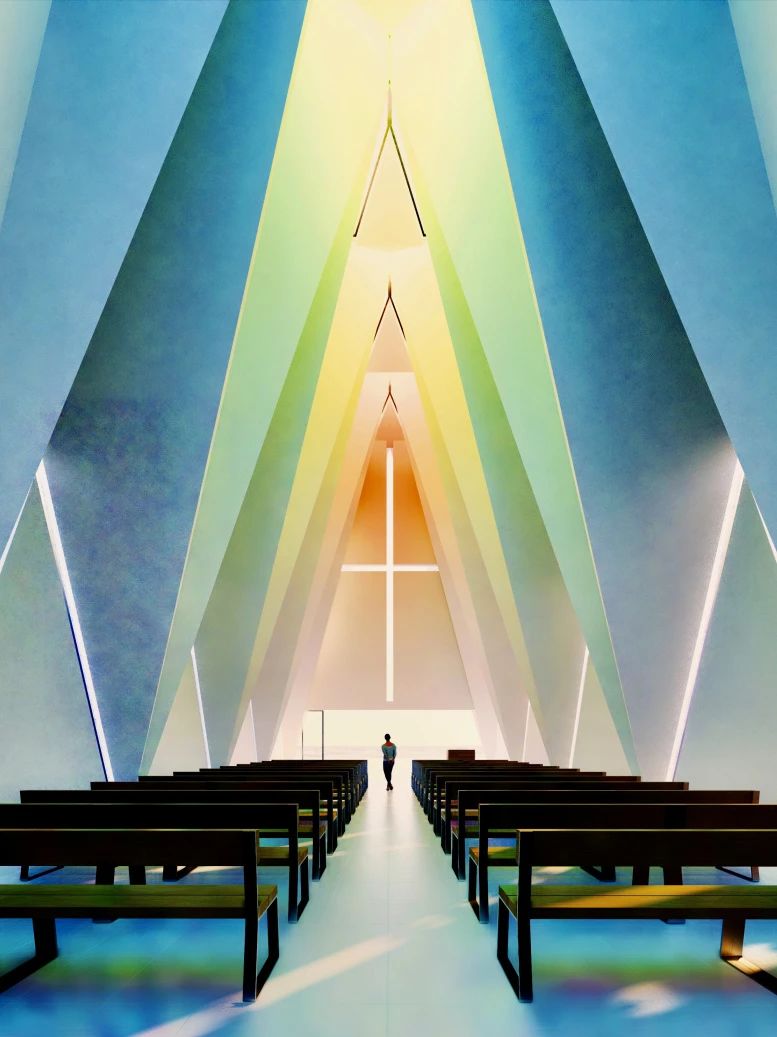

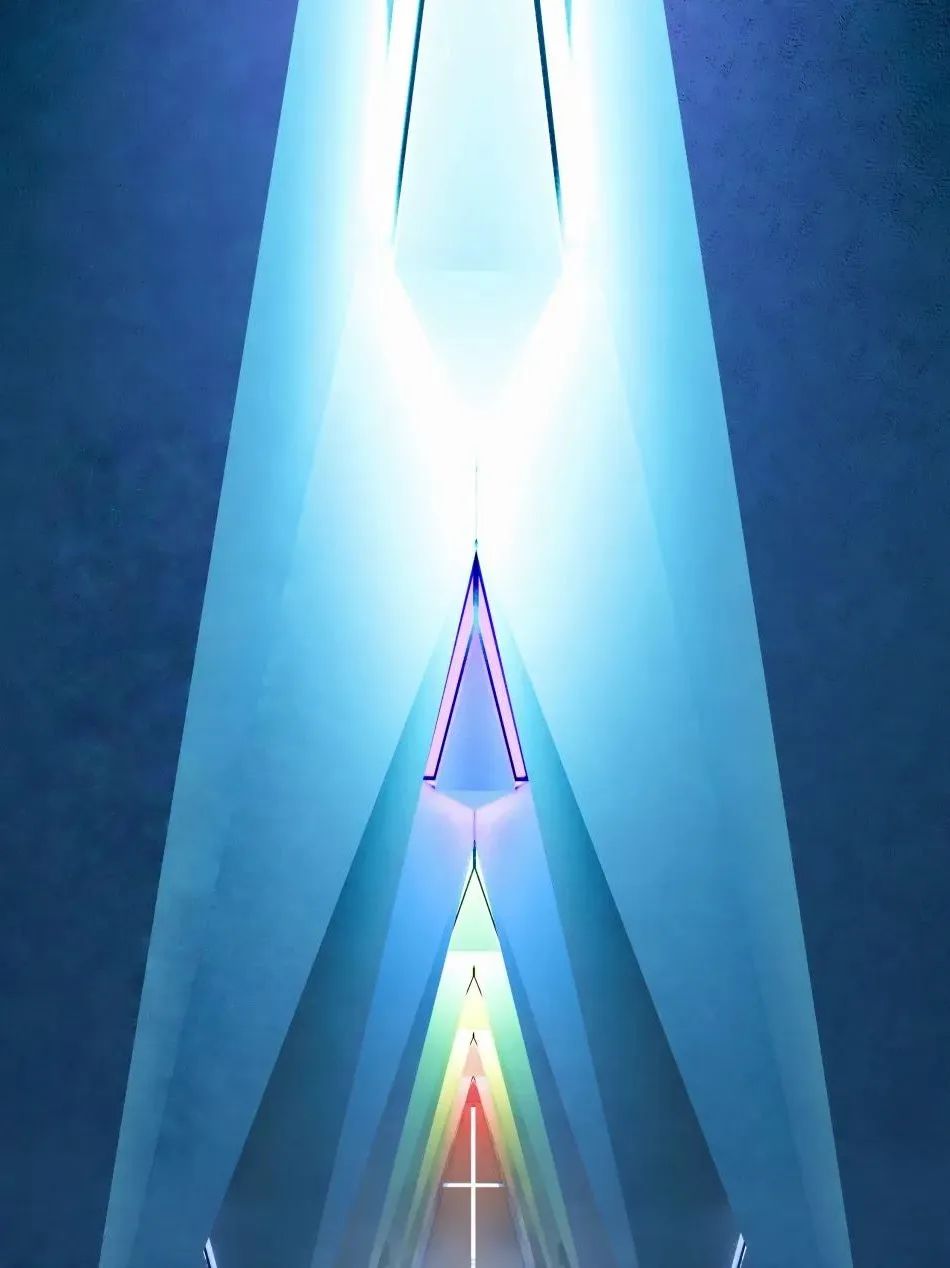

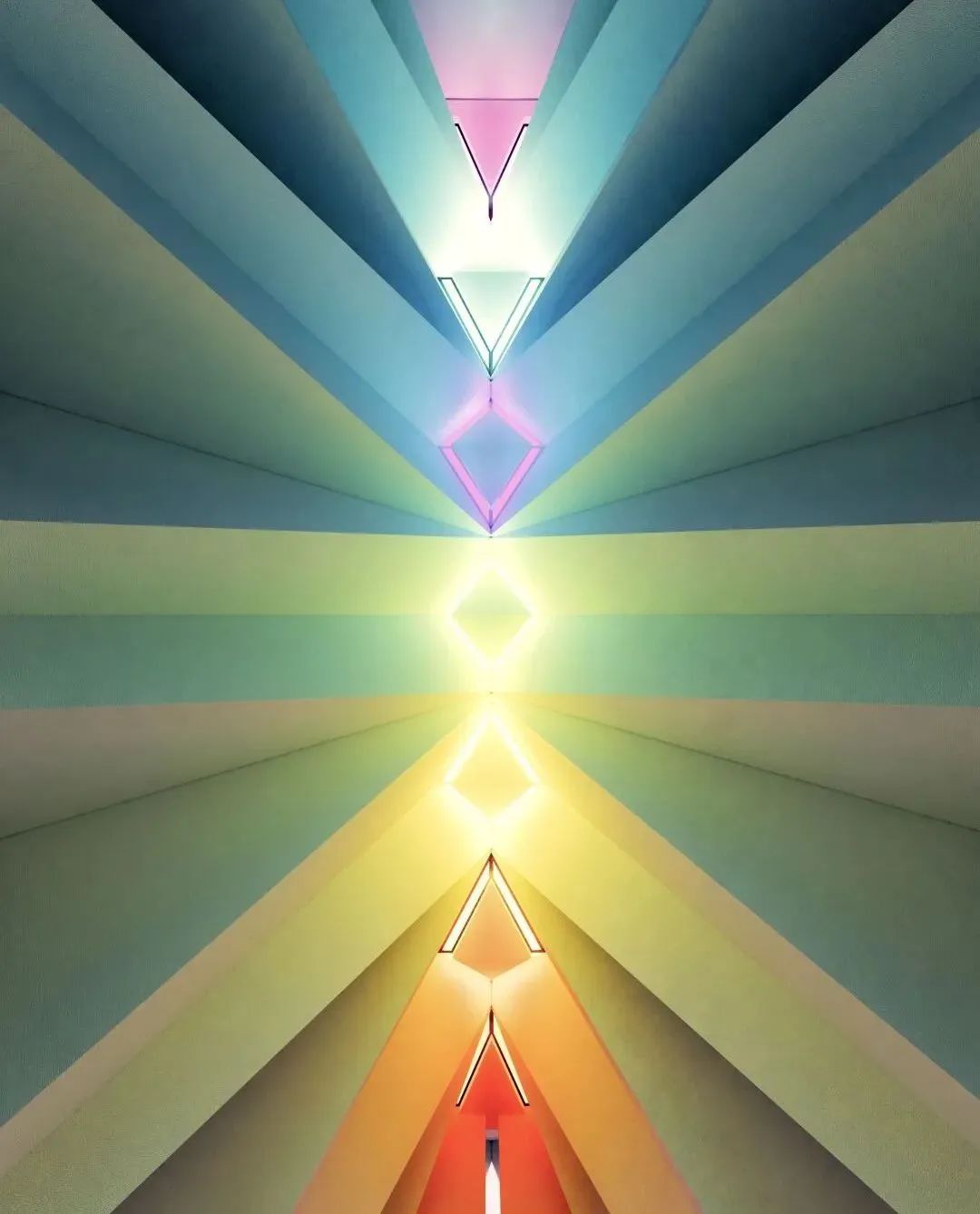

▲神秘的室内光影


04
静谧与光明
SILENCE AND LIGHT

仪式空间与辅助空间

小礼堂的功能由两部分组成，位于东侧如折纸般的雕塑形态是礼堂的仪式空间，东侧的方盒子则为辅助空间。辅助空间设置了卫生间、化妆间、管理用房和储藏室功能空间，另外还有一间四周墙体封闭只开设了天窗的狭小的冥想室，提供一个可以让人放空自我、静思冥想的场所。

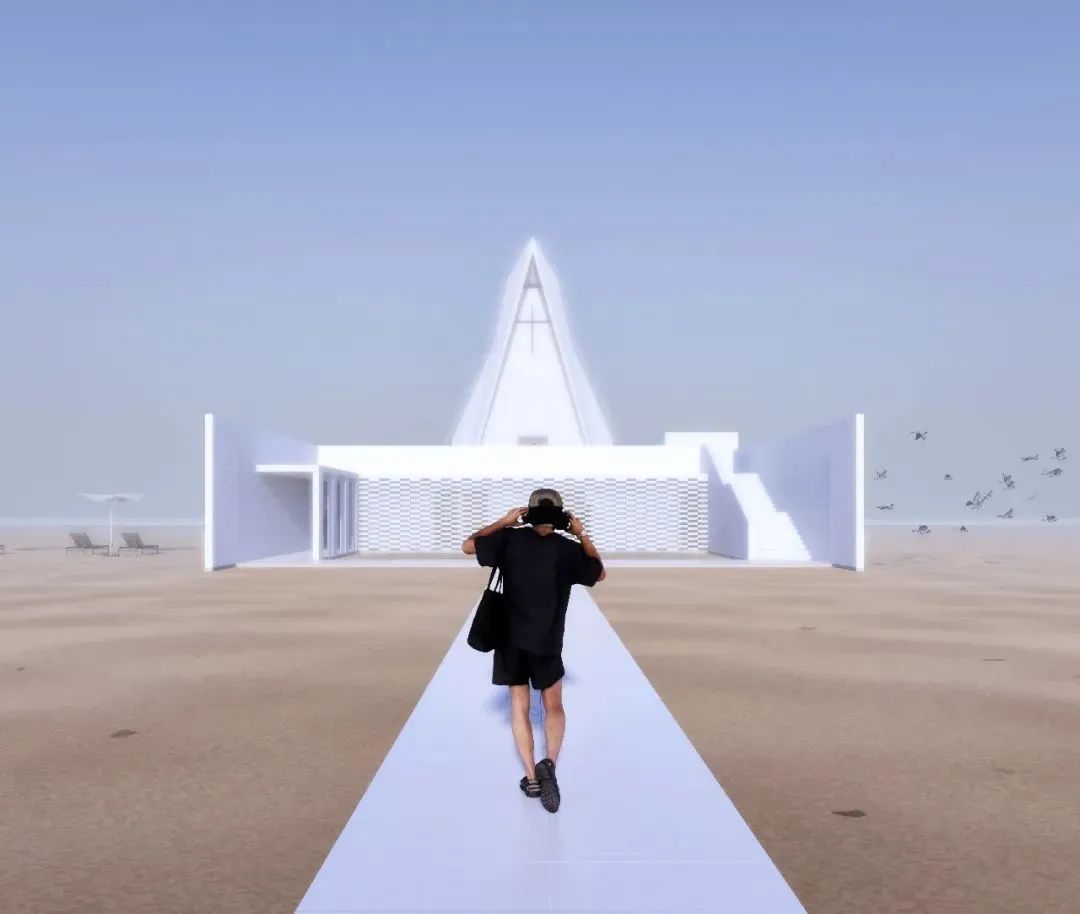

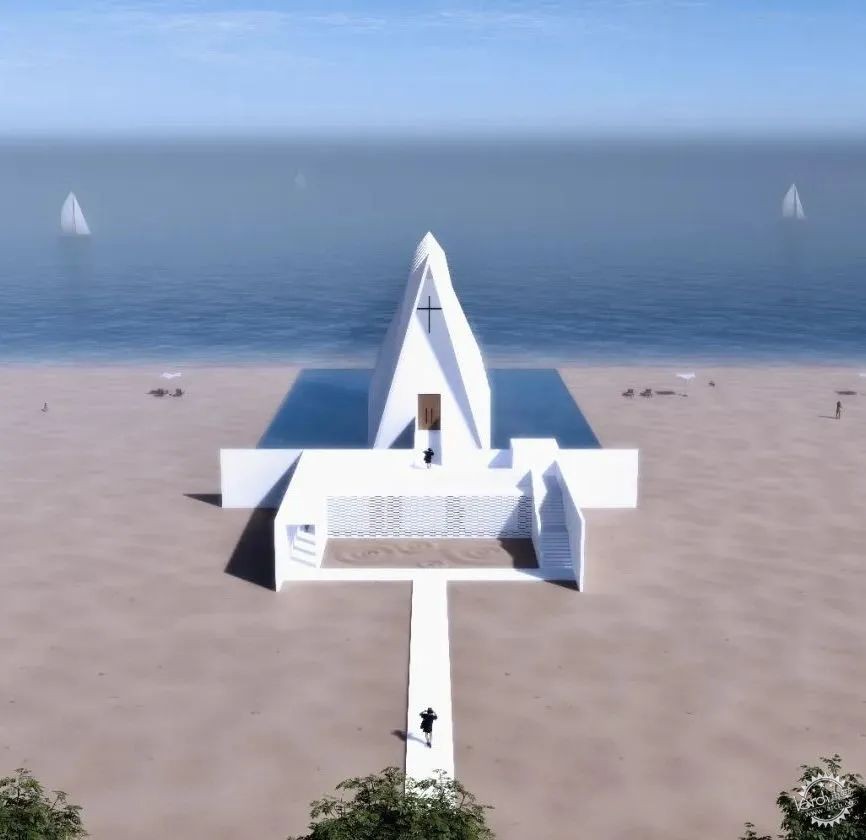

▲走向礼堂的栈道

▲镂空砌砖墙

我们设计了两种路径到达小礼堂仪式空间的体验通道，一明一暗。


静谧走道

从入口庭院向左走进一段光影走廊，继续向前走道变为封闭，光线逐渐变暗，只有贴地的水平长窗投射进来的光线照亮地面。经过一个转折，可以看到远处的门缝投射过来光影，吸引人们继续向前。当开门的一刹那，七色天光从屋顶洒下，让人们沐浴在神秘的光影之中，而尽端低矮的水平长窗框出远湛蓝的海面海景。

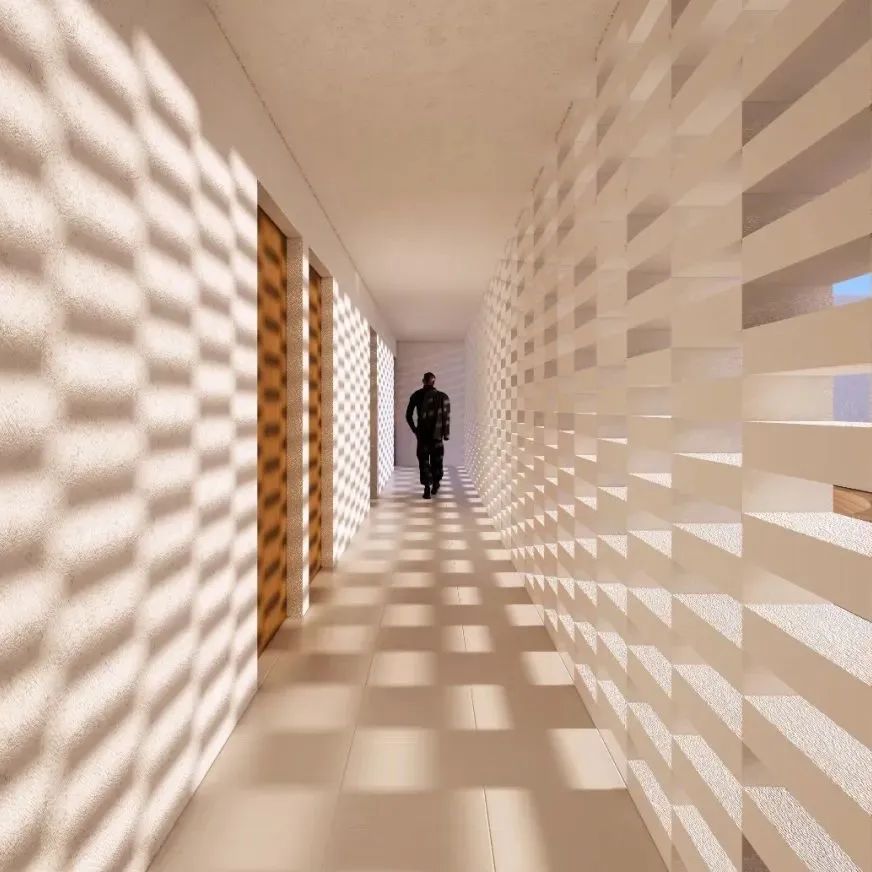

▲光影走廊

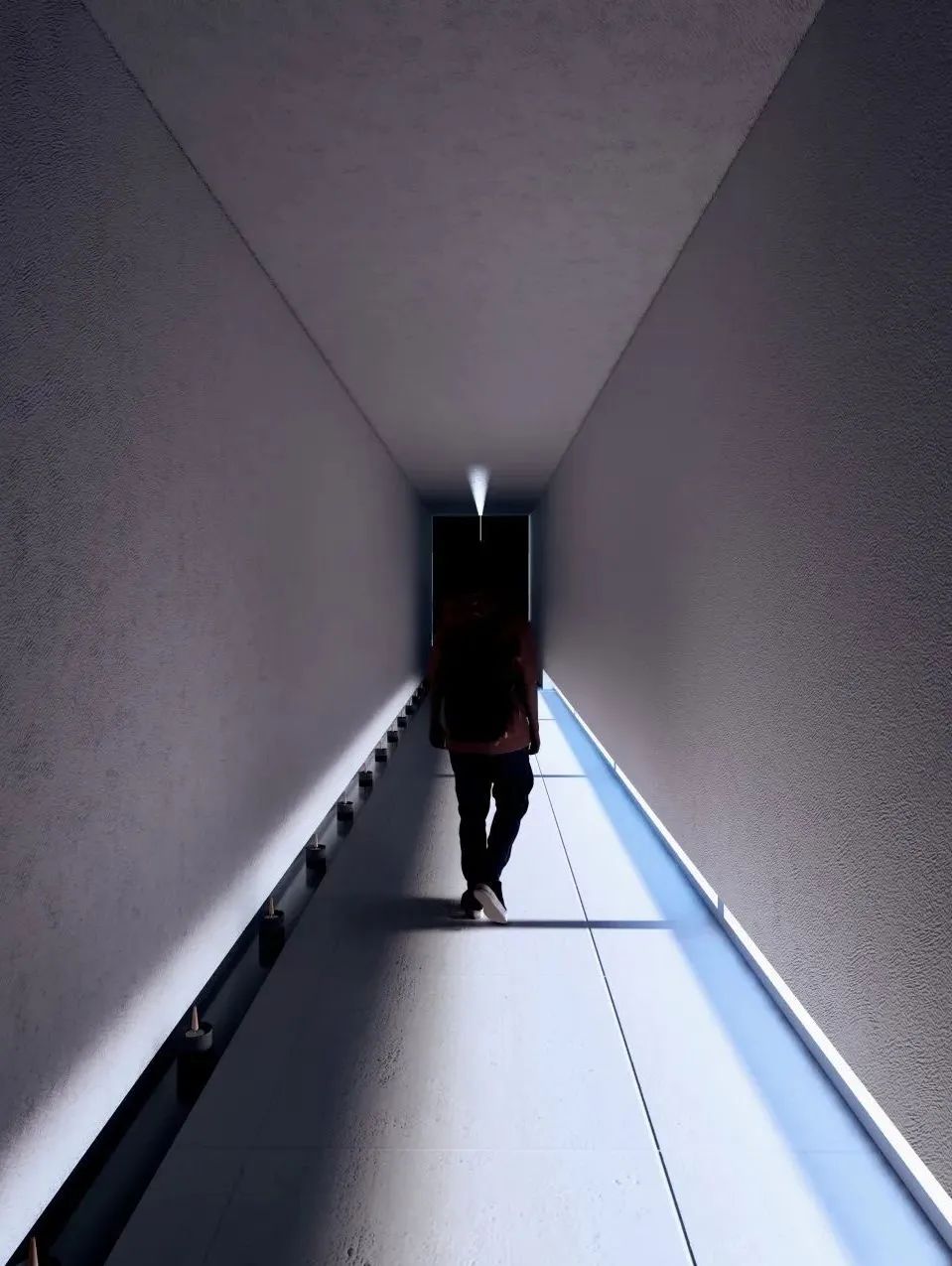

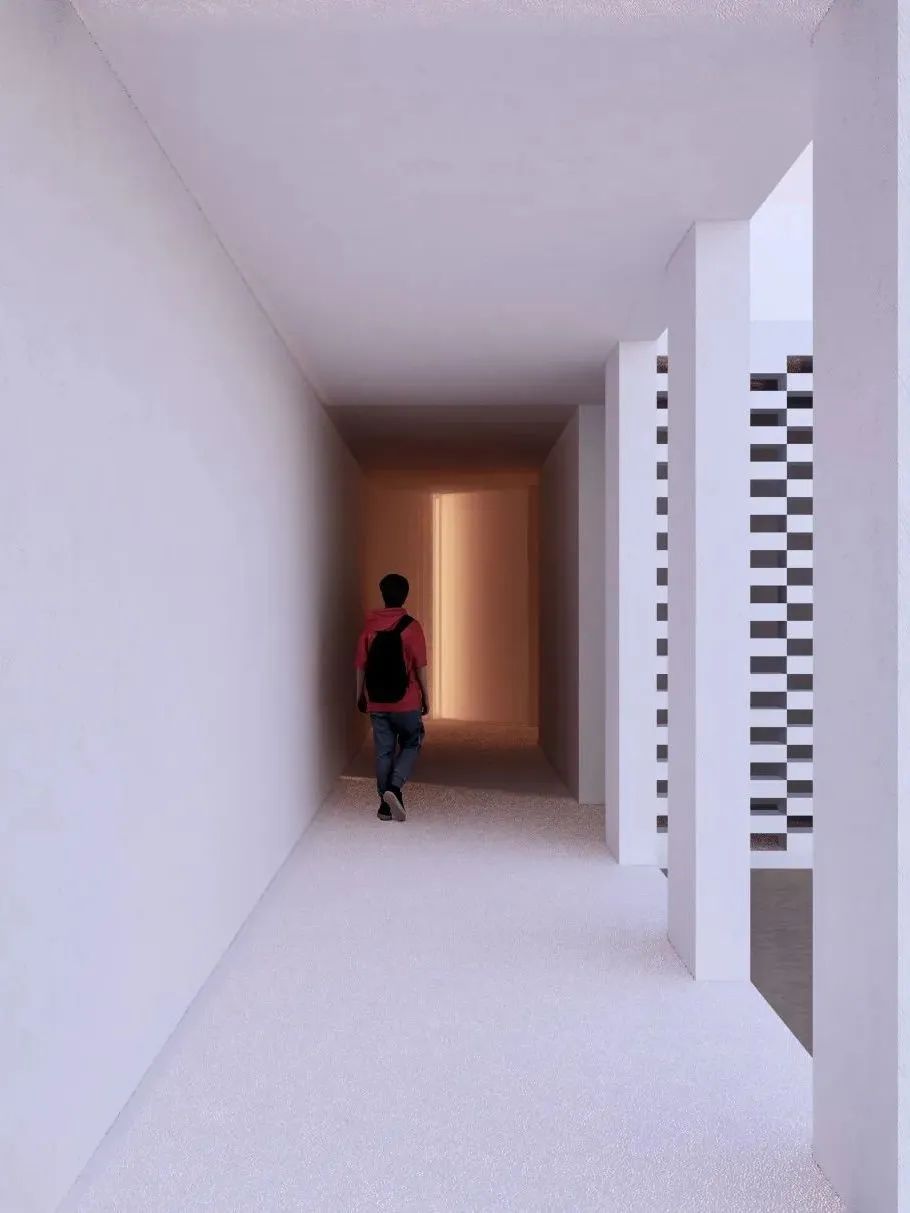

▲静谧走道

光明路径

从入口庭院向右顺着楼梯走到屋顶平台，高耸的礼堂刺向天空，从平台之上望去，远方的蓝天白云大海与飞翔的海鸥构成一幅优美的画卷。向前推门而入，仍是七彩光影弥漫的室内空间。

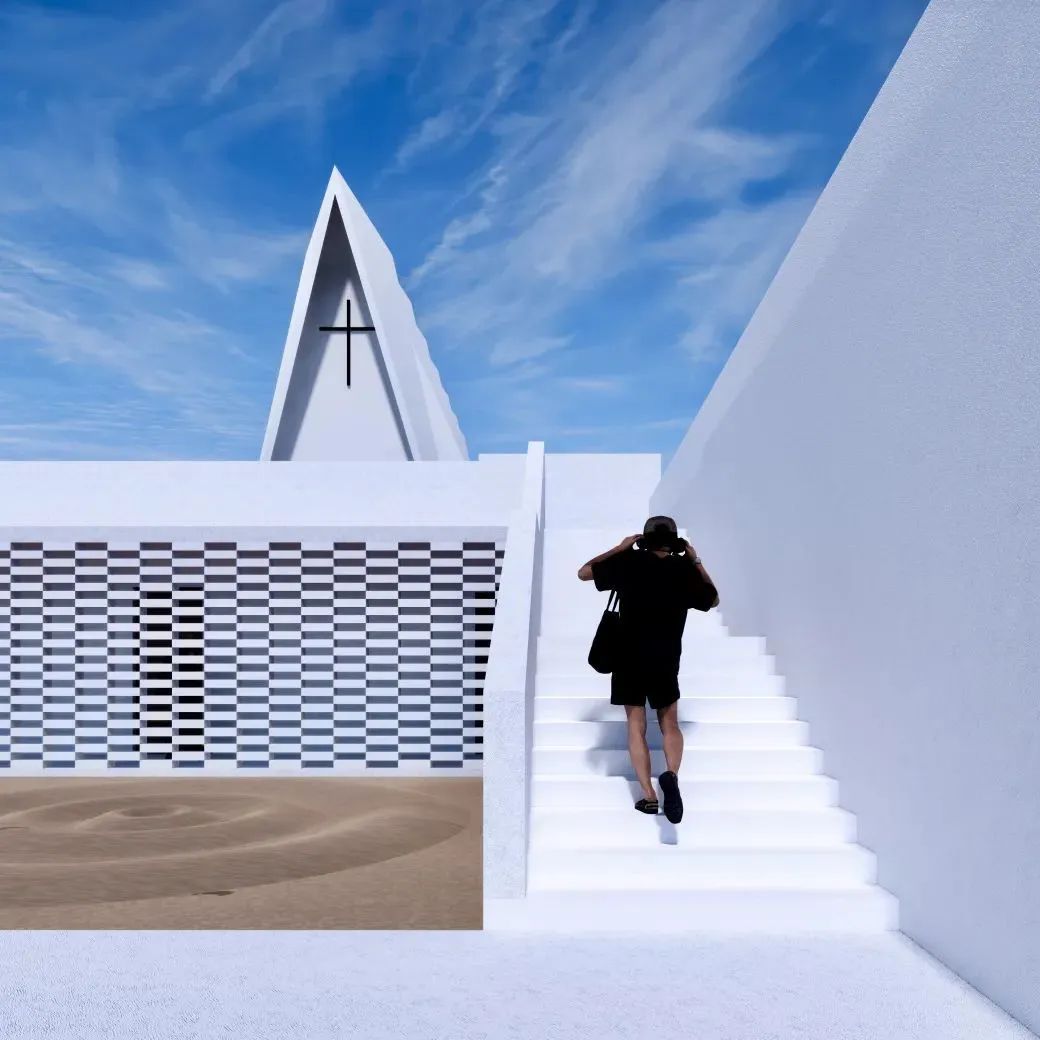

▲通向屋顶平台的台阶

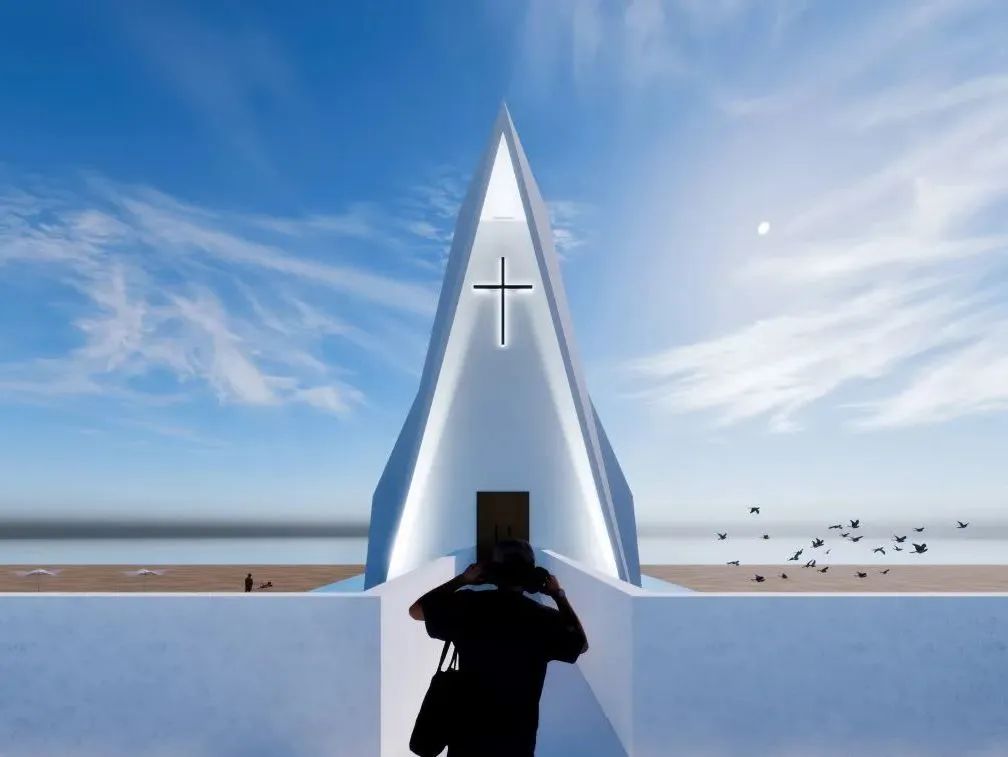

▲屋顶平台看向远处的大海

殊途同归

两种进入小礼堂仪式空间的路径带来两种完全不同的行走体验，殊途同归，终点都是充满神秘感的七色光影空间，我们想以这种直白的方式带给人们空间的感知。

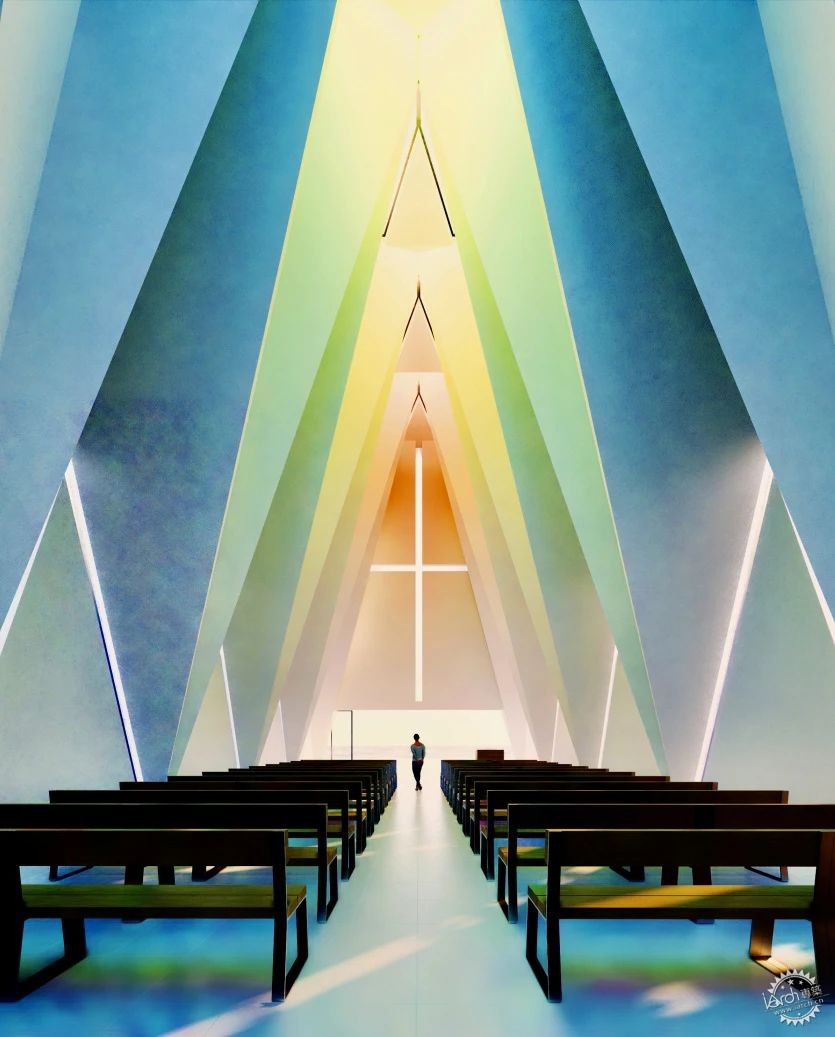

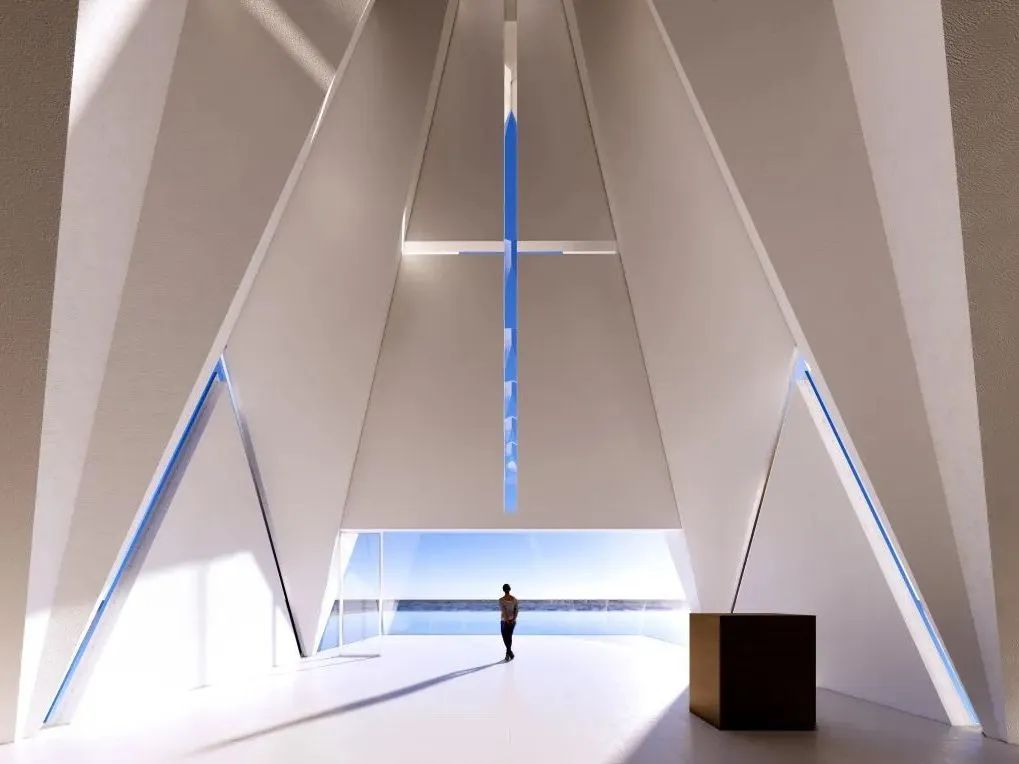

▲仪式空间


05
总结
SUMMARY

在当下的自媒体时代，网红建筑已不是什么新鲜词汇，可以很好地平衡各方需求。于业主而言，可以带来一定的宣传流量，提升项目的溢价；于建筑师而言，这是一个很好的让大众了解这个职业的一个契机；于大众而言，这是真正意义上的让人们参与体验的项目类型。


模型图纸

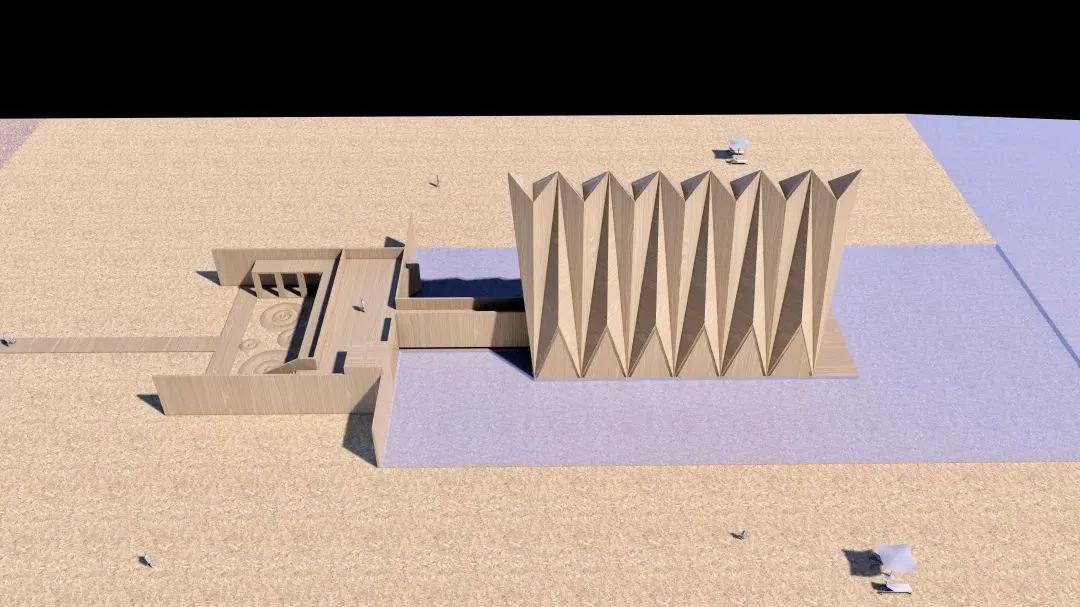

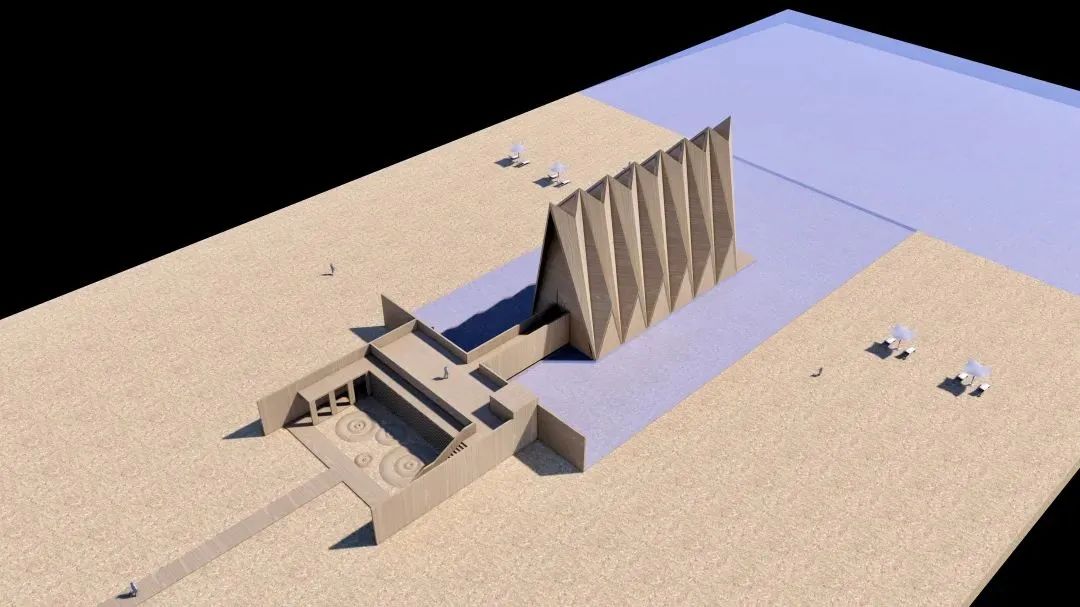

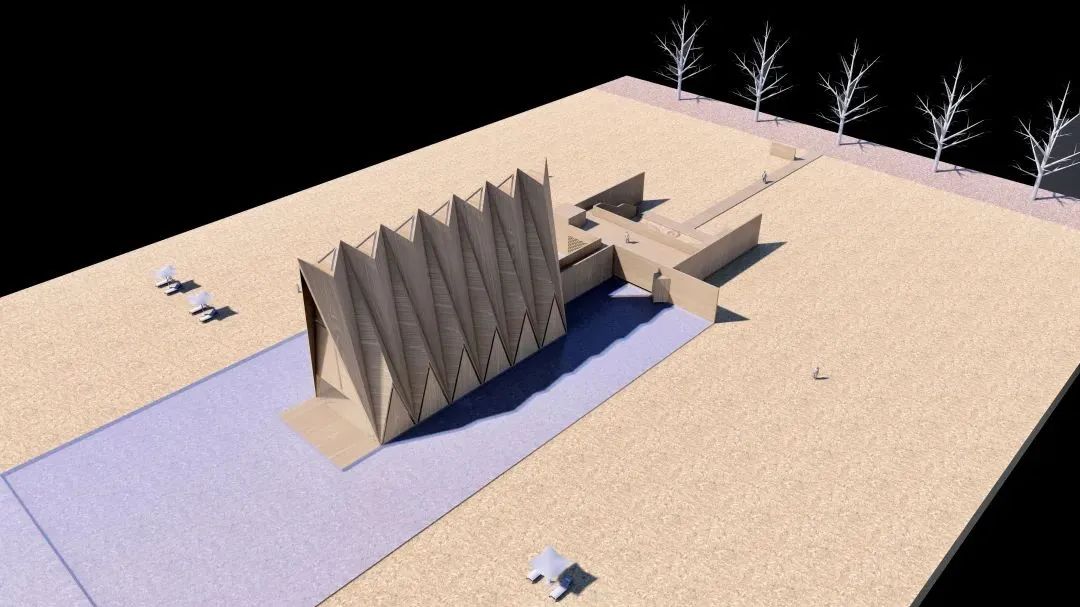

▲建筑模型图


技术图纸

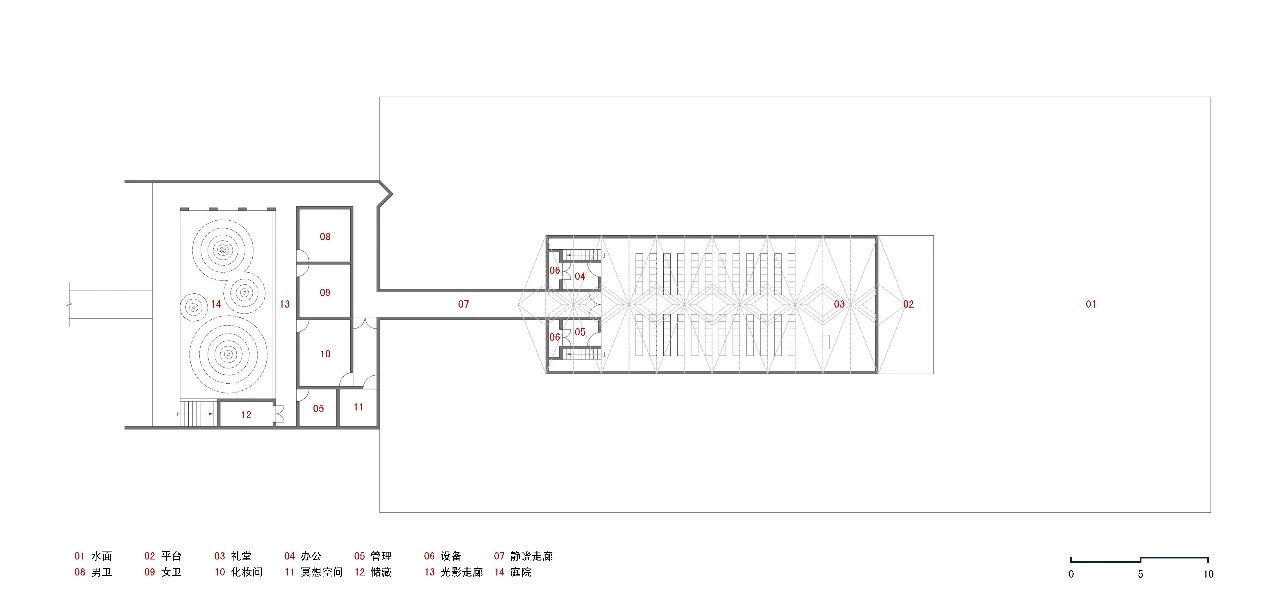

▲一层平面图

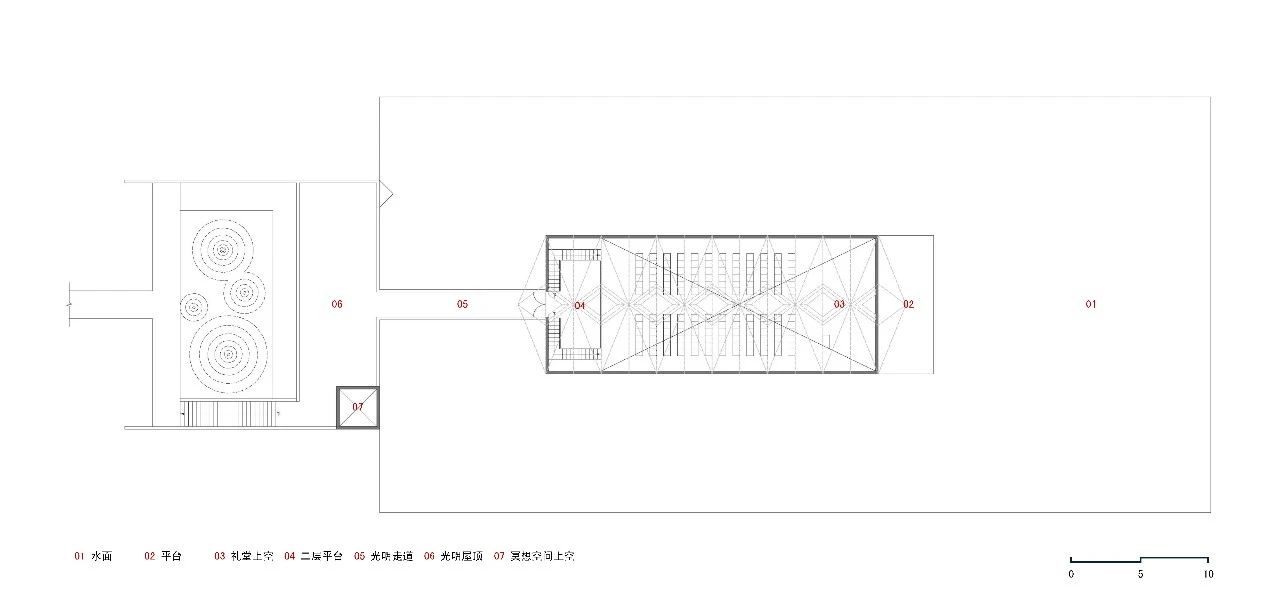

▲夹层平面图

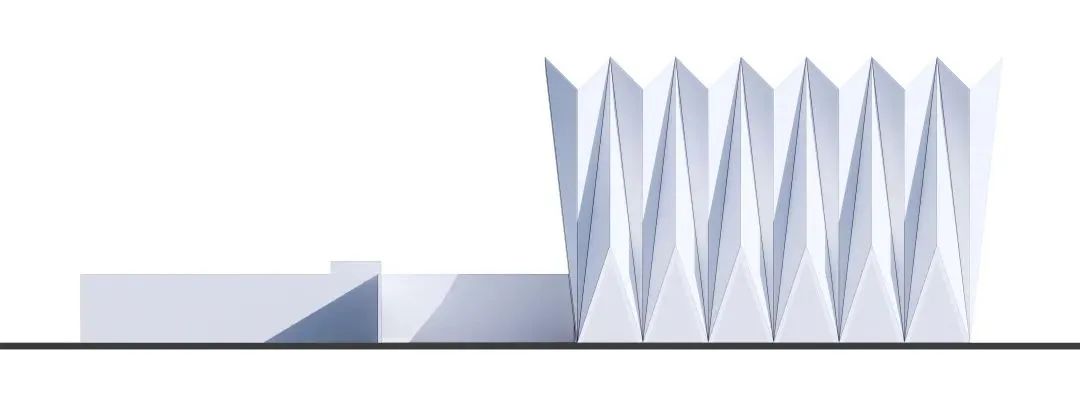

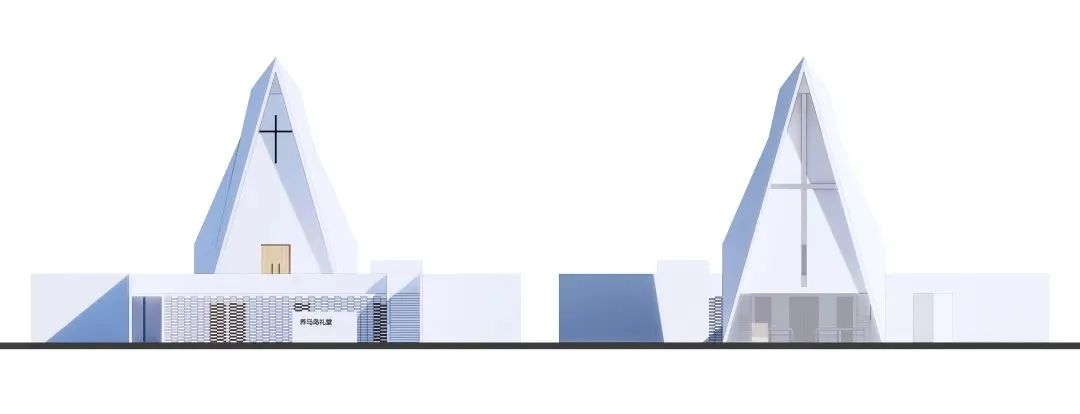

▲西立面图、东立面图

▲南立面图

▲北立面图

项目信息

项目名称：养马岛海边小礼堂
设计单位：上海置境建筑设计有限公司
项目主创：史对州、Terry Young
设计团队：米超、陈天书、王雅静
建筑面积：300㎡
业主单位：烟台养马岛旅游集团有限公司
项目地点：山东，烟台
设计时间：2023/03-2023/06
建筑材料：硅藻泥、水泥地砖、黑光面花岗岩、彩色玻璃
