天津是北方最早的开放城市和近代民族工业发源地，海河作为天津母亲河也是城市文脉之魂。柳林公园位于海河沿岸的重要滨水带，从传统工业区向生态城市的转变，让柳林公园成为“绿色之魂”也奠定了项目以生态为核心的目标。

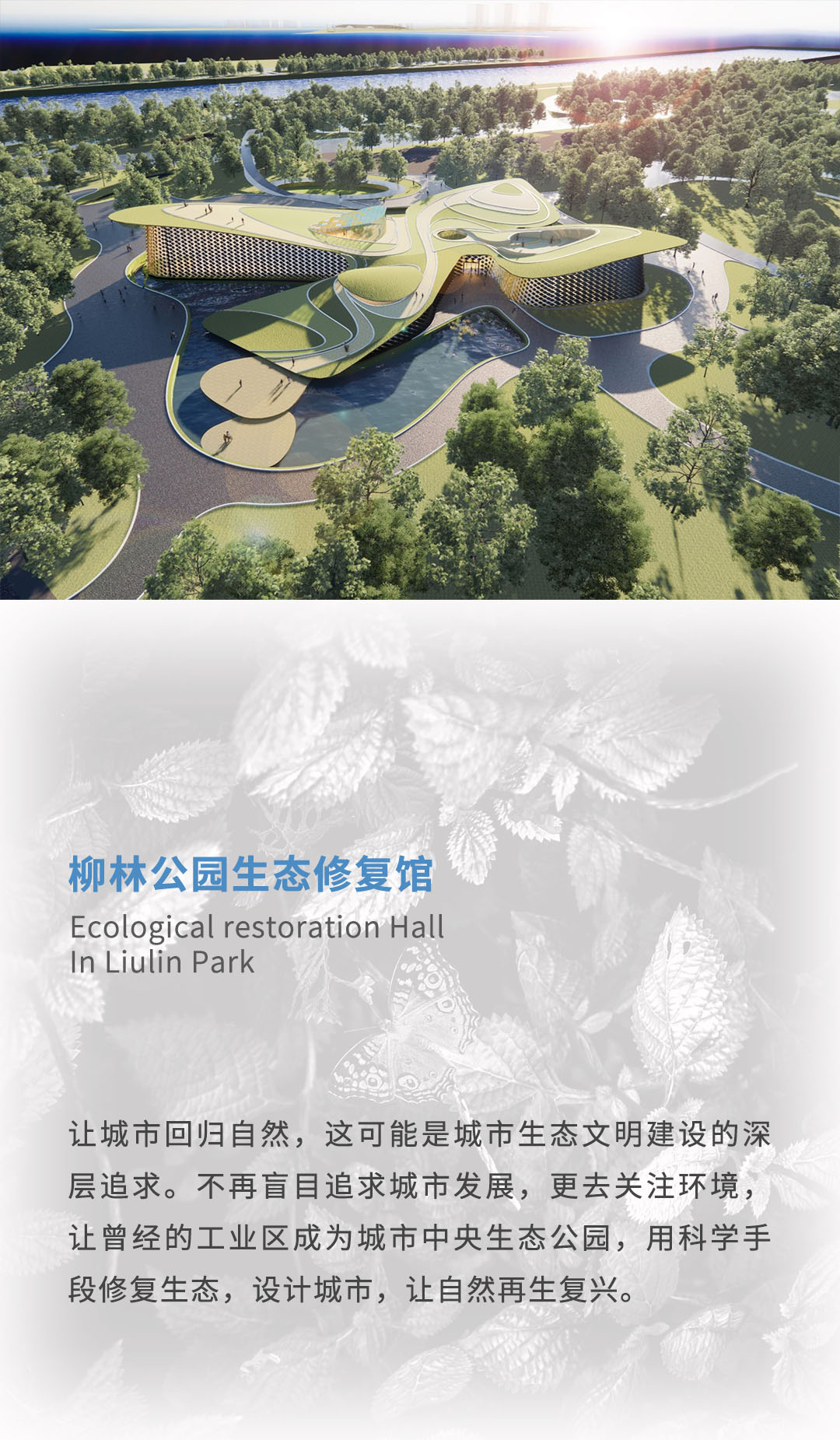

项目位于天津海河柳林地区的柳林公园内，坐落于公园西北侧的科普板块内，将公园与展馆自身的展示功能相结合，打造具有绿色低碳示范意义的标志性建筑—— 一座形式技术化与技术可视化高度统一的近零能耗展馆。



项目总建筑面积为6052.59㎡，主要为展厅、球幕影院和公园智能监控展示中心。以生态、科技、文化、生活为主题，集生态科普、低碳排放、标志引流于一体。







蝶翼形态

生态发展与近零建筑的设计目标，让我们迸发对自然的想象，让这座城市中的公园具有更深层的灵魂。

生态修复的科学原理是基于复杂生态系统的稳态转化，而洛伦兹吸引子恰恰是复杂性科学-混沌理论的标志，将洛伦兹吸引子循环往复的形态进一步延展到蝴蝶效应，生态修复化茧成蝶的本质就以蝶变的形态表现出来了。







四个向外伸展的蝶翼屋盖高低错落，从生态·动态·形态的角度，汇就成，突出建筑的标志性。



羽化表皮

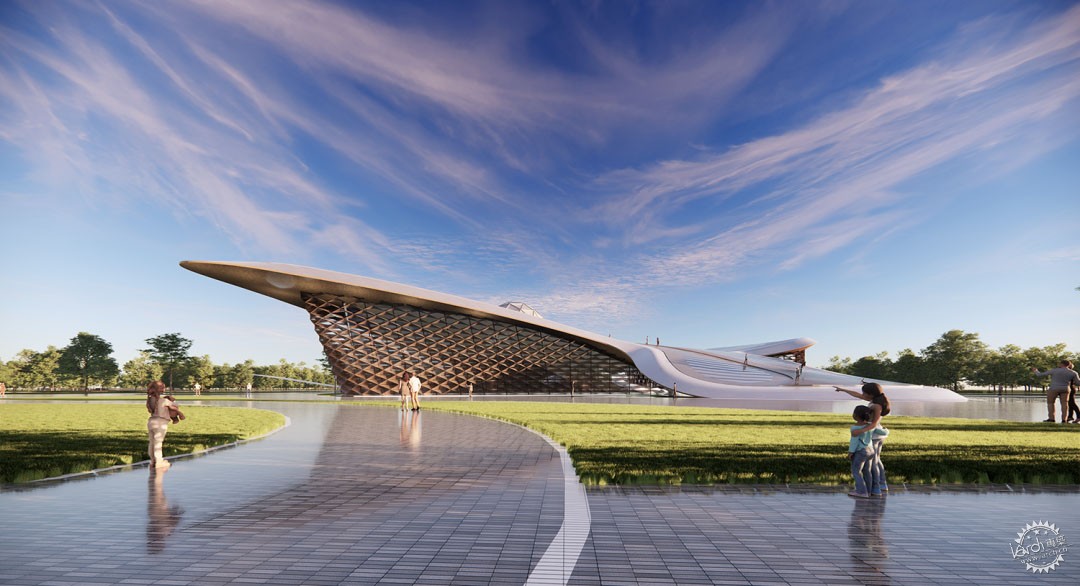

建筑表皮通过固定尺寸的穿孔铝板模块交织在一起，形成一种羽化效果，宛若蝴蝶鳞片。随着模块安装高度的增大，模块内开口尺寸逐渐变大，进而让室内高处获得更多自然光。



屋顶步道

结合蝴蝶造型，建筑西南一翼屋盖逐渐降低、延伸至地面，形成面向城市一侧打开的屋顶步道。游客可通过步道到达屋顶观景平台和屋顶剧场，让建筑成为区域内的城市客厅。





被动式节能技术

在绿色低碳的目标下，利用遮阳挑檐形成被动式节能形体，降低运营能耗，减少碳排放，建筑核心设置伞形玻璃庭院，实现公共空间的天然采光。



主动式节能技术

通过设置高能效VRV机组，带热回收和空气净化的新风系统，能耗监测与展示和智能控制系统等，降低建筑运营能耗。



利用可再生能源

屋顶设置单晶硅光伏，装机101KWp，年发电量约 12万Kwh，年减碳约为100吨。充分利用可再生能源，体现建筑的示范性。



生态固碳

建筑伞形庭院内种植小型乔木，增加碳汇；场地周边通过雨水湿地、滨河绿道、阳光草坪、密林部落等多种绿化形式，实现生态固碳。



项目名称  |  柳林公园生态修复馆
项目功能  |  展示中心
项目规模  |  6052.59㎡
业主单位  |  天津设计之都城市发展有限公司
设计单位  |  天友设计集团
方案主创  |  任军
方案设计  |  邸扬、项昱辉、吴笑凡、张岱、姜为、闫美辰、郭润博
设计时间  |  2021年
视频制作  |  天砚


来源：本文由天友设计集团提供稿件，所有著作权归属天友设计集团所有。
