本文转载自公众号一只建筑精,未经授权不得二次转载

建筑师的镣铐

在漫漫画图生涯中,什么因素会决定你的方案?
是谷德建日网里面的参考案例?
是自己的灵光一闪?
还是说是甲方的强烈意志?

其实,影响我们最深的往往意识不到,如同空气。
正所谓“建筑师都是带着镣铐跳舞”
还有一个因素
把所有建筑师铐起来,甚至直接定死了建筑轮廓。
这自然就是:规范!

带着镣铐跳舞是建筑师的朋克第1张图片


哪怕是重庆朝天门来福士广场这样一路绿灯的项目,规范说你幕墙影响航线,你就只能乖乖换幕墙。

常用的规范大家自然清楚,专项规范也会特意去查阅。

最怕的是本以为没有规定的地方,突然来了一条规定。


简单的基地


带着镣铐跳舞是建筑师的朋克第2张图片


基地位于韩国,一个普普通通的住宅区,四周都是住宅,再新建一个住宅。这个场地,似乎除了防火间距和限高,应该不会有奇奇怪怪的规定吧?

带着镣铐跳舞是建筑师的朋克第3张图片


直接上手升体量,地上五层,地下两层。

带着镣铐跳舞是建筑师的朋克第4张图片


首层加高,地下层做车库使用也加高一点。看样子没什么问题,撸起袖子就是干!


冷不丁的镣铐

带着镣铐跳舞是建筑师的朋克第5张图片


stop!这体量,过不了日照规范。

日照规范?日照规范我熟,日照只退南向不就行了,为什么要退成一个金字塔?其他建筑不都没有退吗?

这是韩国的规范,重新做吧。

咔地一声建筑师就被拷上了

带着镣铐跳舞是建筑师的朋克第6张图片


啊这...

既然如此,只能在日照线里面设计了。

那么唯一的选择就只有退台,虽然退台能形成活动空间,可是在这里却一点不合适。

带着镣铐跳舞是建筑师的朋克第7张图片

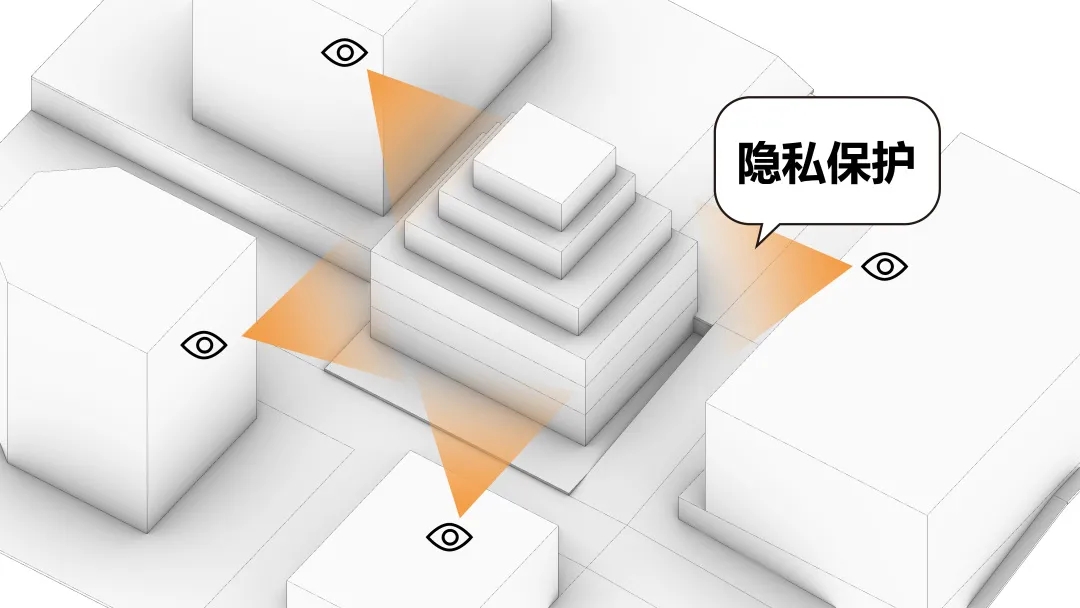

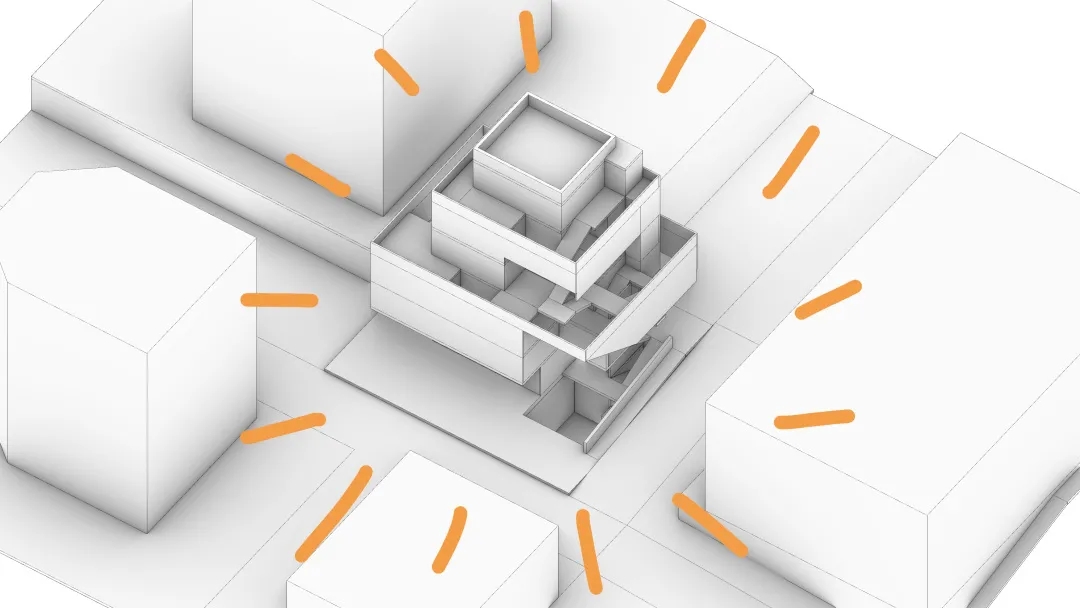

退台本来就不大,四面还都是住宅,不但平台上的隐私得不到保护,连带内部的使用空间都裸露了出来。

带着镣铐跳舞是建筑师的朋克第8张图片


为了遮挡视线,只能在最外面加一圈实实在在的围墙。

带着镣铐跳舞是建筑师的朋克第9张图片


方案做成这样,被规范活生生卡成了一圈一圈的套娃。

再继续下去,甲方就算不毙方案,建筑师都要先枪毙自己了。


起舞吧建筑师

镣铐这东西,很拘束。我们换个角度看,带着镣铐起舞却很朋克。

既然被规范套住,那么就因循就势,继续套下去吧。

带着镣铐跳舞是建筑师的朋克第10张图片


套娃的本质就是:

由多个图案相似的空心木娃娃一个套一个组成。

如果把套娃的逻辑空间化就可以得到:

相同属性的空间不断缩小并嵌套。

带着镣铐跳舞是建筑师的朋克第11张图片


居住建筑,正好就是大多数空间属性基本相同。
两个套娃之间的空隙也可以拿来作为灰空间使用
我们可以使用套娃的逻辑套出这个建筑。

知道原理,那么我们离一个好方案就差亿点点了


三个套娃

之前四个体块进行套娃有非常多的问题:

  • 露台空间过小


体块过于繁复

下面三层的完整形体和上面三层琐碎形体没有联系

我们要做的就是简化套娃:

带着镣铐跳舞是建筑师的朋克第12张图片


首先简化成三个套娃体块,扩大露台的使用空间

带着镣铐跳舞是建筑师的朋克第13张图片

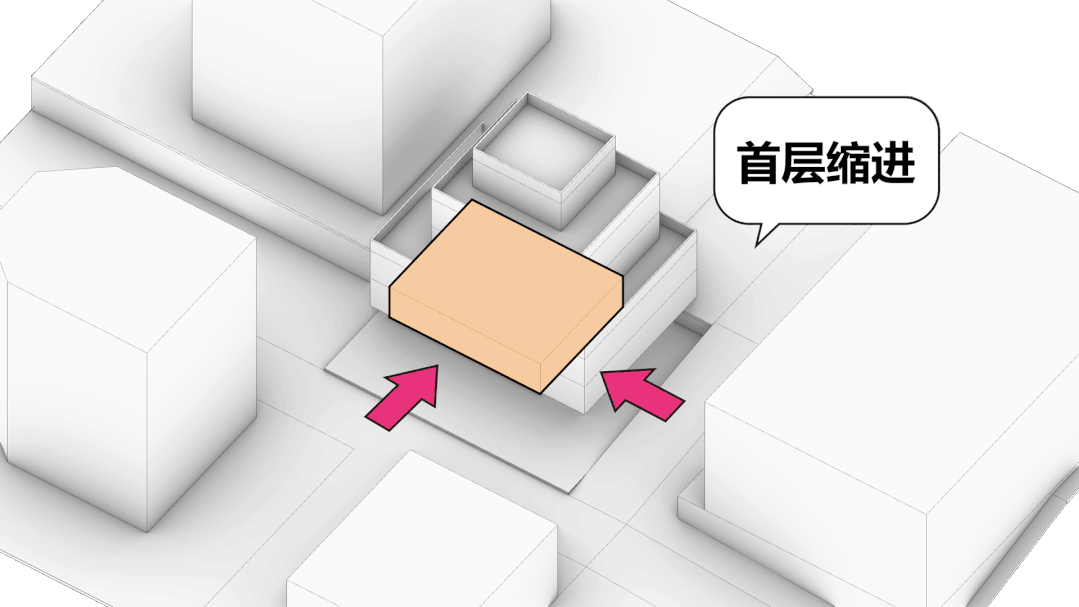

再首层缩进,每两层组成一个套娃。使体块形成逐渐变小的套娃逻辑

带着镣铐跳舞是建筑师的朋克第14张图片


最后四面墙体都死死地用实墙围合起来,既能保证私密,也再次强调了三个套娃体块。

带着镣铐跳舞是建筑师的朋克第15张图片


虽然套娃很明显了,但是这一圈实在的外墙是一点都采不到光。

如何在不动外墙的情况下增加采光?答案只有挖采光筒。


交通联系


带着镣铐跳舞是建筑师的朋克第16张图片


其中一处采光筒放大,将建筑分隔为两部分,一侧是使用空间,一侧是交通空间。

带着镣铐跳舞是建筑师的朋克第17张图片

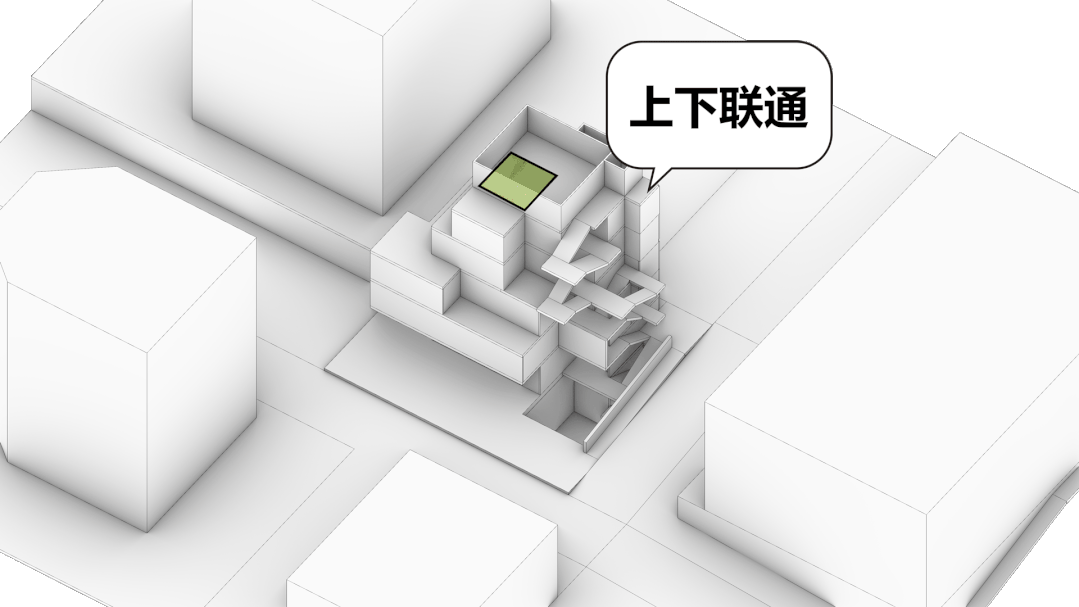

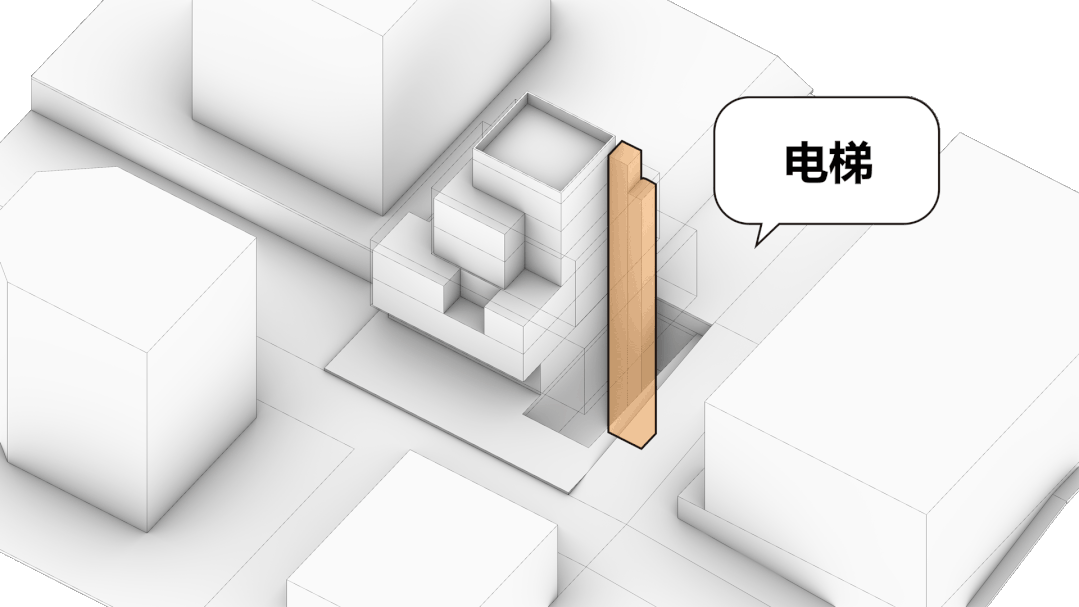

作为一层地上六层,地下两层的多层住宅,自然是少不了电梯和楼梯。

交通需要贯穿上下,只能贴着最小的一个套娃布置。

带着镣铐跳舞是建筑师的朋克第18张图片

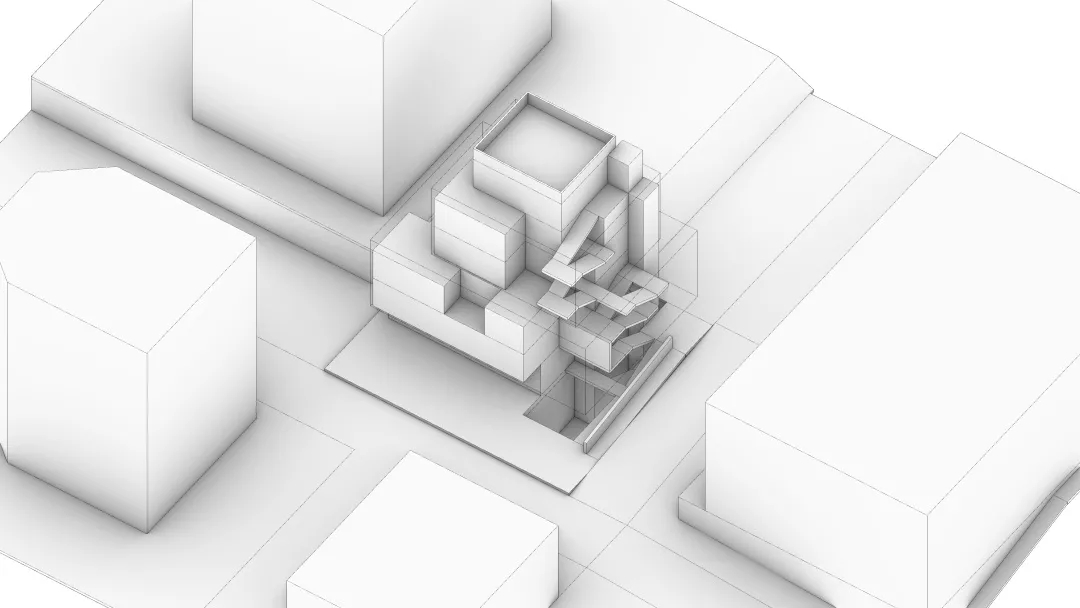

电梯直上直下不能更改,但楼梯可以继续顺应套娃逻辑。最顶上两层的楼梯缩进到套娃的轮廓之中,最下三层的楼梯向外扩张。

带着镣铐跳舞是建筑师的朋克第19张图片


接下来再对每一层的楼梯进行细化设计

地下层高较高,改为三跑楼梯,在中间平台增加一跑和采光筒联系的楼梯。

带着镣铐跳舞是建筑师的朋克第20张图片


一层增加坡道进入房间。

带着镣铐跳舞是建筑师的朋克第21张图片

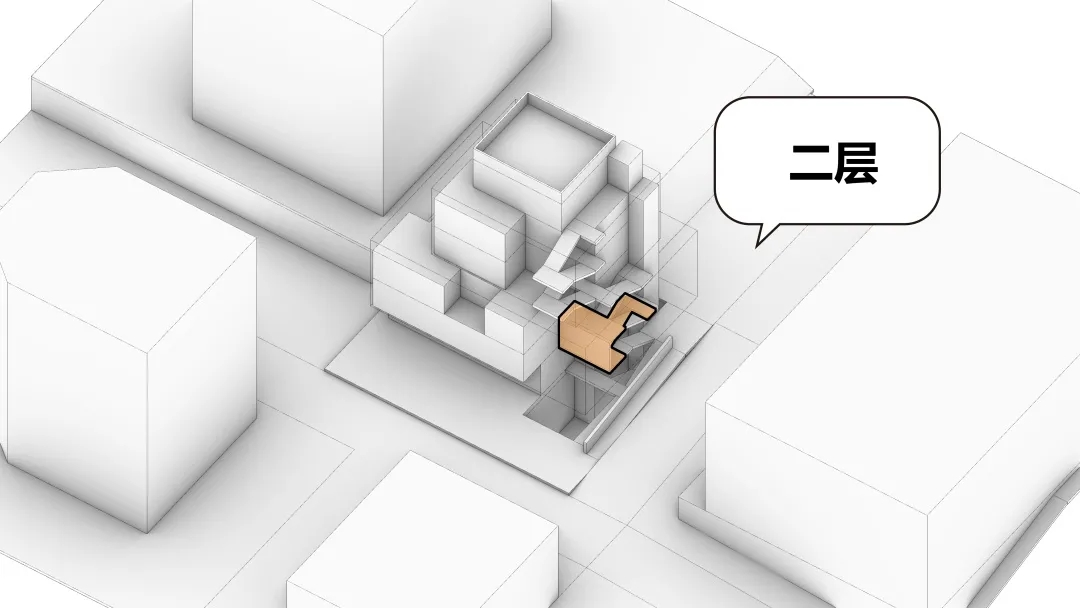

二层将护栏改为垂直的墙体,在楼梯中形成体块感。

带着镣铐跳舞是建筑师的朋克第22张图片


四层扩大楼梯井宽,增加垂直方向的空间渗透

带着镣铐跳舞是建筑师的朋克第23张图片


五六层逐步缩小入口门厅的进深,在楼梯的长度方向也顺应套娃体块,向内缩进。

带着镣铐跳舞是建筑师的朋克第24张图片


一个顺应套娃逻辑,每层变化丰富的楼梯就完成了!


使用空间

室外的交通联系设计完了,接下来就是使用空间

带着镣铐跳舞是建筑师的朋克第25张图片

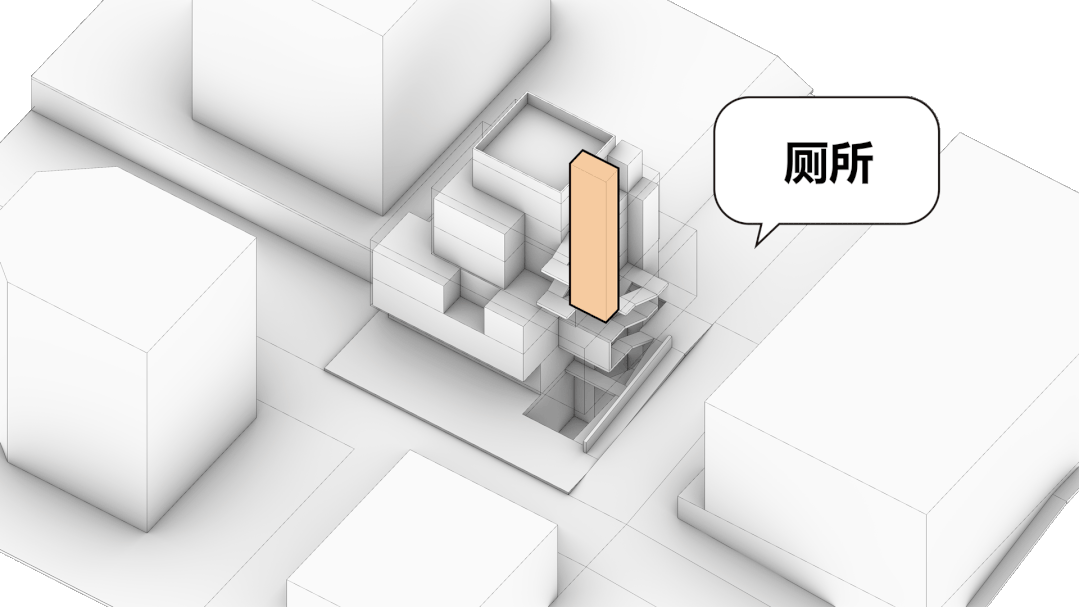

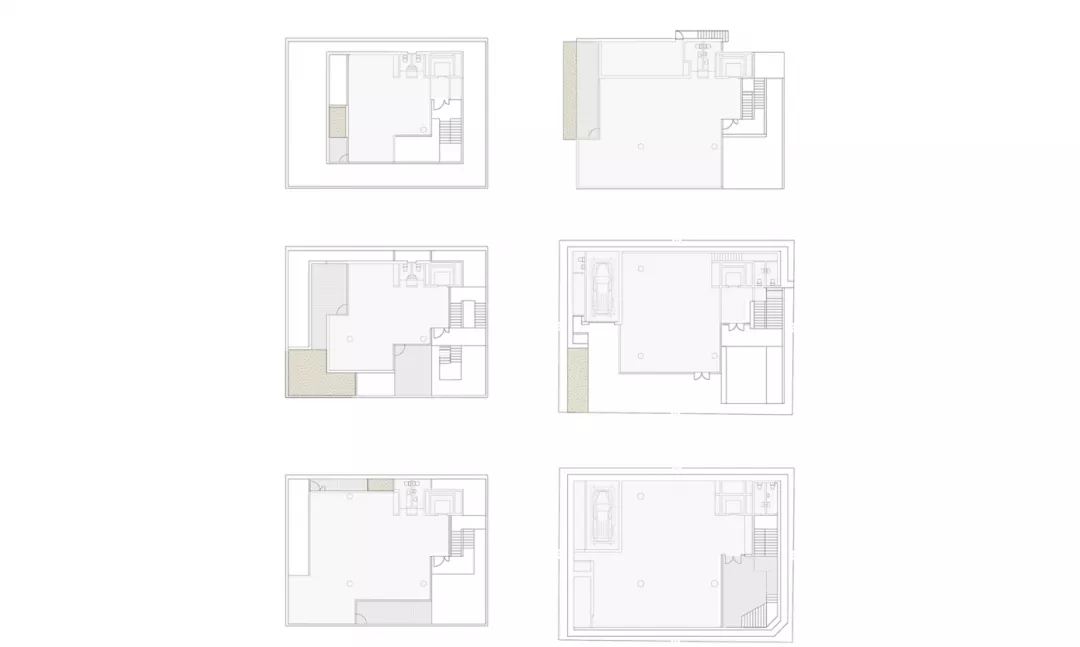

每一层的功能都非常单纯,基本上是一个主要空间,加上厕所。这样单纯的空间形式正好也应和了套娃的空间逻辑。

带着镣铐跳舞是建筑师的朋克第26张图片


五六层的套娃面积最小,通过局部的通高来扩大空间。

带着镣铐跳舞是建筑师的朋克第27张图片

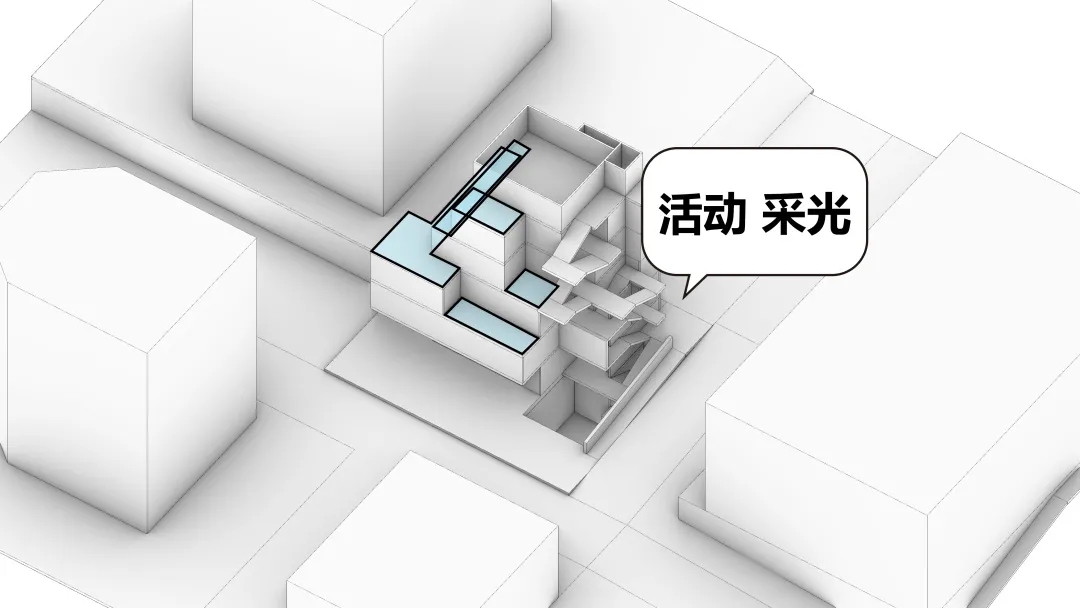

所有的功能采光都依靠采光筒,套娃之间的缝隙作为室外灰空间使用。

带着镣铐跳舞是建筑师的朋克第28张图片


在对采光影响较小的地方增加挑台,丰富套娃之间的灰空间。

带着镣铐跳舞是建筑师的朋克第29张图片


如此破碎的体量肯定是看不出到底有几个套娃了,我们再将之前封闭外墙放出来。然后在空间变化丰富的地方漏出一部分内部空间,达到红杏出墙的效果。

带着镣铐跳舞是建筑师的朋克第30张图片


这样一个看似外表冷峻,实则内心火热的三个混凝土套娃建筑就完成了!

这就是由韩国L’EAU design事务所设计的Nonhyun Matryoshka

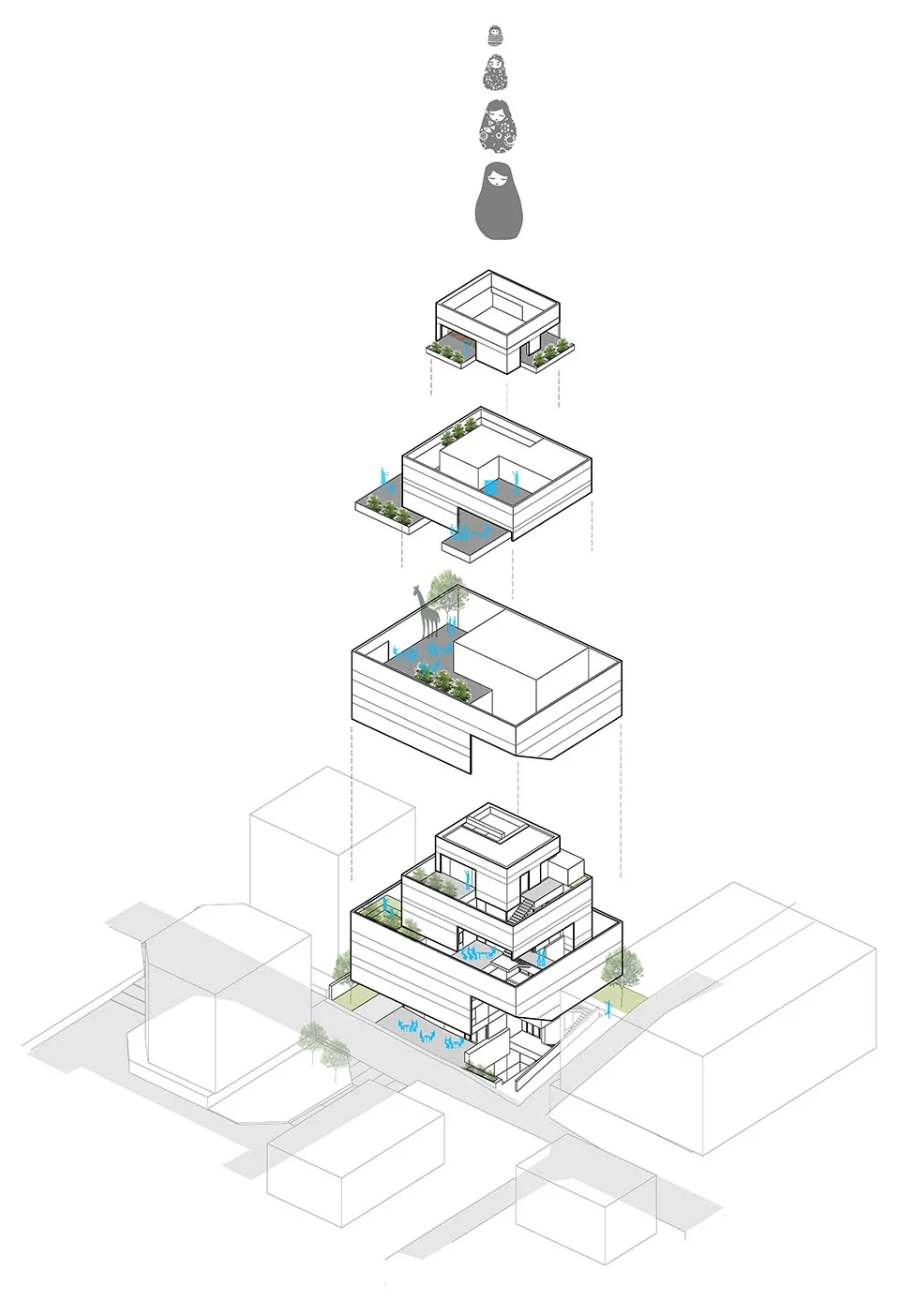

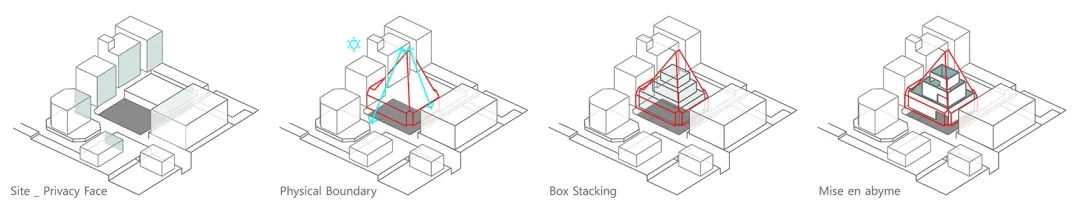

最后我们来看一遍总的过程:

带着镣铐跳舞是建筑师的朋克第31张图片



建筑师的朋克

建筑设计从来都不是随心所欲的,限制设计的除了规范还有规划、甲方、结构、水电等等数不尽的因素。

在设计的路上去点亮规划、冲破甲方、满足其他专业,最后再戴上规范的镣铐,拿着带钢铁的锁链跳一场舞的风暴。不放弃,不屈服,也许这就是建筑师的朋克吧!

带着镣铐跳舞是建筑师的朋克第32张图片


带着镣铐跳舞是建筑师的朋克第33张图片


带着镣铐跳舞是建筑师的朋克第34张图片


带着镣铐跳舞是建筑师的朋克第35张图片


带着镣铐跳舞是建筑师的朋克第36张图片


带着镣铐跳舞是建筑师的朋克第37张图片


带着镣铐跳舞是建筑师的朋克第38张图片


带着镣铐跳舞是建筑师的朋克第39张图片


带着镣铐跳舞是建筑师的朋克第40张图片


带着镣铐跳舞是建筑师的朋克第41张图片


带着镣铐跳舞是建筑师的朋克第42张图片


带着镣铐跳舞是建筑师的朋克第43张图片


带着镣铐跳舞是建筑师的朋克第44张图片


带着镣铐跳舞是建筑师的朋克第45张图片


带着镣铐跳舞是建筑师的朋克第46张图片


带着镣铐跳舞是建筑师的朋克第47张图片


带着镣铐跳舞是建筑师的朋克第48张图片


带着镣铐跳舞是建筑师的朋克第49张图片


带着镣铐跳舞是建筑师的朋克第50张图片


带着镣铐跳舞是建筑师的朋克第51张图片


带着镣铐跳舞是建筑师的朋克第52张图片


1.以上建筑图片来源:
https://www.gooood.cn/nonhyun-ma ... -jinleau-design.htm
分析图均为作者自绘,转载请注明出处

2.以上观点只代表作者个人想法,如有雷同,那就接着奏乐,接着舞!


完!
