本文转载自公众号一只建筑精,未经授权不得二次转载

01
好火的教堂,好牛的建筑师

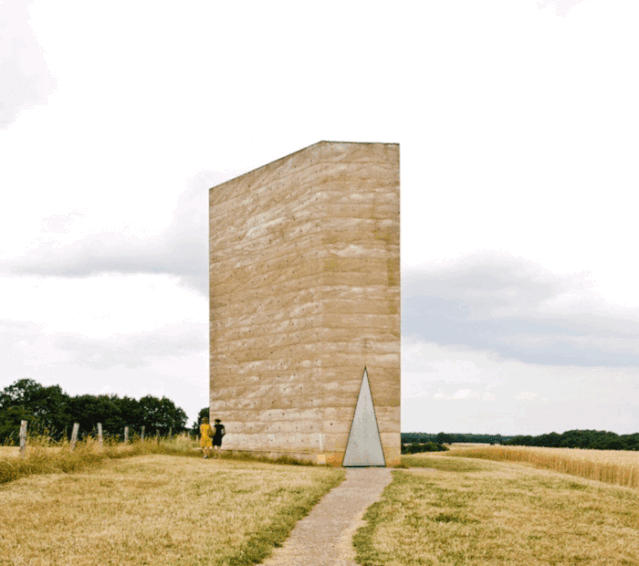

彼得·卒母托有个小教堂,叫Bruder Klaus田园教堂。乍一看想一块烤面包,伫立在草坪上。

不瞒你说,想当建筑师只要会加减法就够了......第1张图片


然而,这虽然不是面包,但却的确是用火烤出来的。建造方式就是先用112根树干搭起框架,然后在外面浇筑混凝土。

不瞒你说,想当建筑师只要会加减法就够了......第2张图片

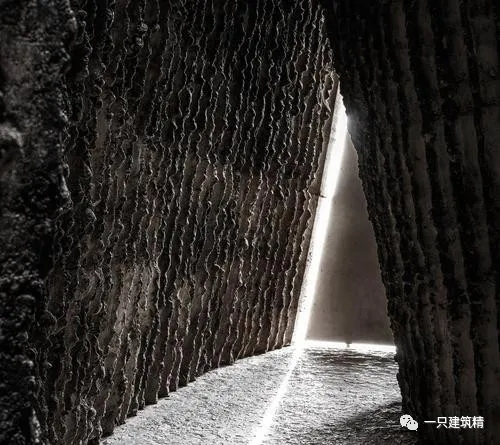

最后再往里边放把火,烧掉树干,内部的空间竟然便这样被烧出来了!

不瞒你说,想当建筑师只要会加减法就够了......第3张图片


每年这个其貌不扬的小教堂都引得大批游客进来参考和朝圣,静谧且温暖的氛围直击人心,让人忍不住冥想:说好的野外禁止明火呢???

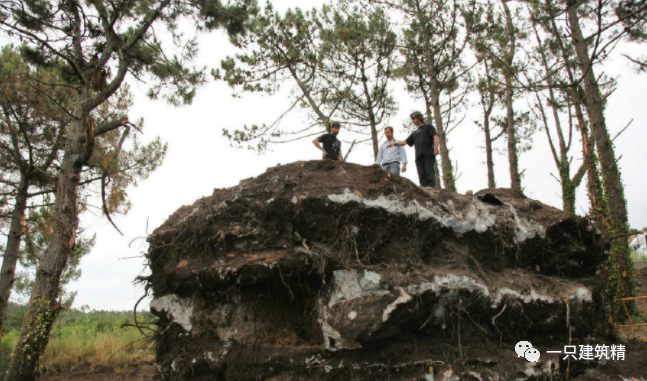

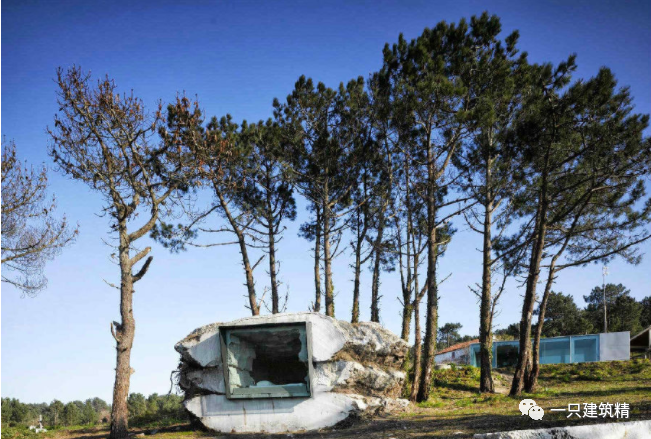

而在西班牙,一个叫Ensamble的事务所也秀了一把脑洞。项目名叫The Truffle,一个海边小小小小小住宅。

不瞒你说,想当建筑师只要会加减法就够了......第4张图片

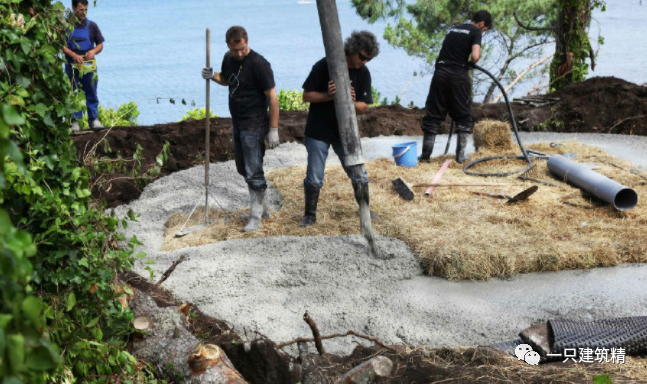

但是你知道这看似简陋乃至有一定惊悚的小房子是怎么造出来的吗?其实方法很简单,就是用稻草层层垒起,然后再在稻草的外边层层浇筑水泥。

不瞒你说,想当建筑师只要会加减法就够了......第5张图片


不瞒你说,想当建筑师只要会加减法就够了......第6张图片

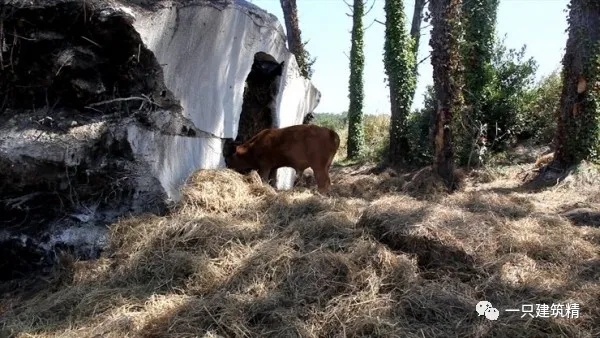

最后再放把大火......的话不就和卒大爷撞戏了吗?因此建筑师放了头牛进去。

不瞒你说,想当建筑师只要会加减法就够了......第7张图片


没错,就是牛。一伙人在洞外眼巴巴瞅着牛把水泥内的稻草吃了个干净,然后内部空间就这么被吃出来了!

不瞒你说,想当建筑师只要会加减法就够了......第8张图片


不瞒你说,想当建筑师只要会加减法就够了......第9张图片


以上这两个案例,其实都有个最大的共同点,那就是:

都请不起啥正经施工队

那就是:空间不再是用墙板柱围合而成,而是一种建造逻辑所自然而然生成的结果。说的小儿科一点就是:

空间是被减出来的。

这就要说到空间生成的两种逻辑。大家翻开高等数学微积分教材第276页:加法和减法。

1.啥是加法空间?粗俗的说就是,空间的生成逻辑是发散的,延展的,空间的界面是不规则且有机的,加到哪儿算哪儿。这样的空间感受一般是流动的。

不瞒你说,想当建筑师只要会加减法就够了......第10张图片

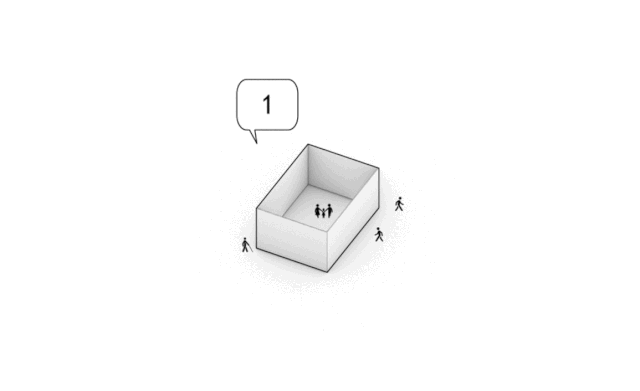

2.而减法空间,则逻辑相反。是在限定的空间内部,用实体不断地“扣”去部分空间。就像你用勺子挖西瓜一样。最后扣出来的空间,具有强烈的实体感。

不瞒你说,想当建筑师只要会加减法就够了......第11张图片


而这种空间营造方式,便是咱们今天的主题~


02
用石头造一座专门放石头的石头博物馆


英良石材,是一家大型的综合石材企业。纵横石海多年,各种奇珍异石也整了一大堆。

不瞒你说,想当建筑师只要会加减法就够了......第12张图片


咋整?当然是造一座博物馆阿,不然留着上交国家吗?因此,大家伙一合计,便决定在总部大楼内修建一座化石博物馆。

不瞒你说,想当建筑师只要会加减法就够了......第13张图片

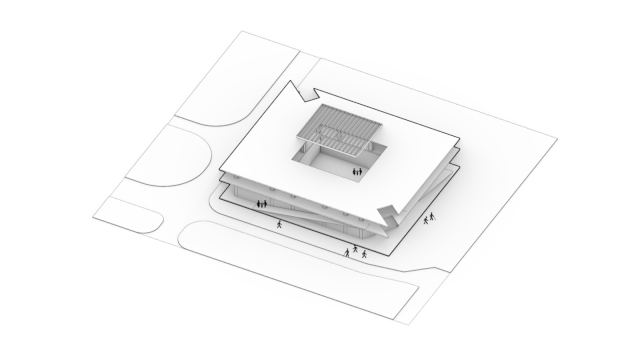

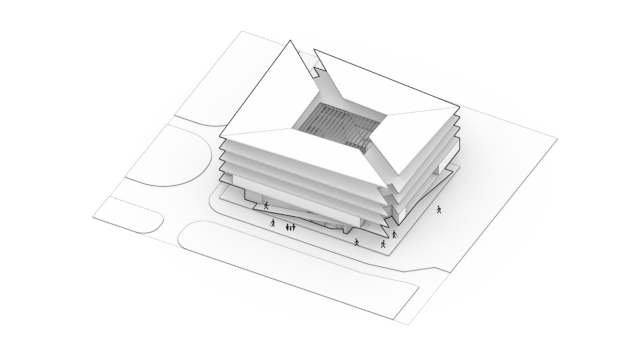

这个大楼本身高约五层,一层四周有坡道联系上下。中间有个大大滴中庭为周边办公的人带来稀稀疏疏的阳光。

不瞒你说,想当建筑师只要会加减法就够了......第14张图片

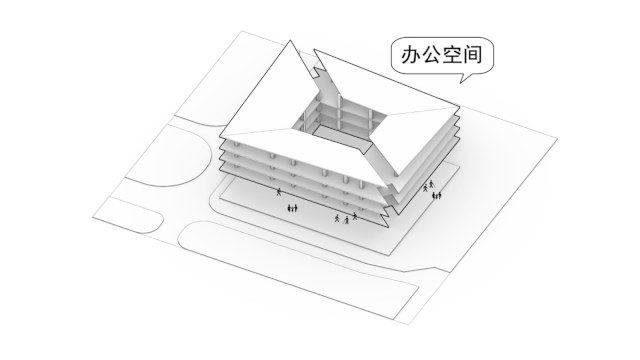

考虑到功能的公共性问题,展厅因此便被放在一二层,外加中庭一起打包交由建筑师重建。而剩下来的上面三层则依然作为办公部分。

不瞒你说,想当建筑师只要会加减法就够了......第15张图片

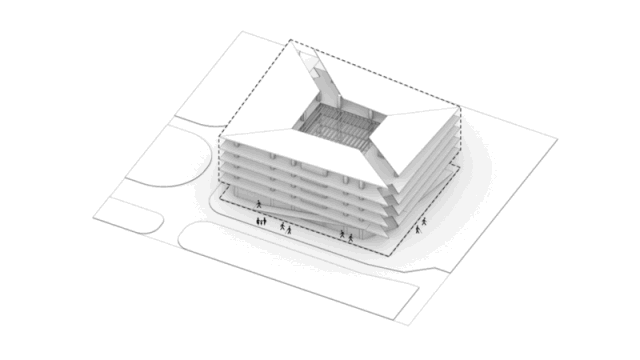

OK,划分清楚霍霍的地方以后,空间的边界便被限定死了。而这样,便可以祭出我们今天的主角:

减法空间!

但是问题来了,如果说A-B=C的话,A是原来的空间,C是减完了的空间,那么B又是什么呢?换句话说,我们要拿什么来减去现有的空间呢?

兴许是在参观石头展品时获得了灵感,也可能单纯就是被路边的石头绊了一跤的原因,建筑师最终决定将岩石最原始的形态“晶体结构”作为自己的手中的勺子,一块一块地挖掉改造的空间。

不瞒你说,想当建筑师只要会加减法就够了......第16张图片

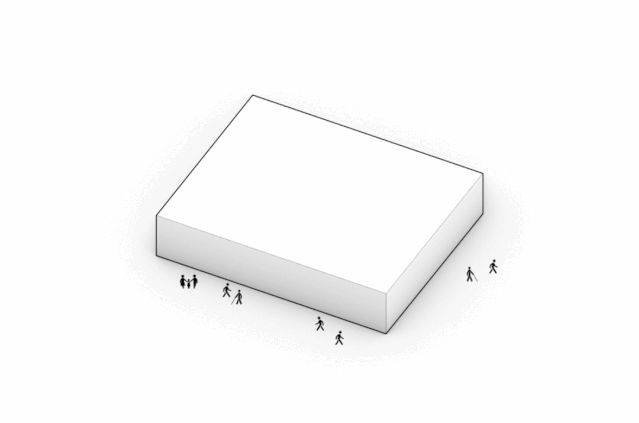

让我们首先图底反转,将被改造的空间看成实体。

不瞒你说,想当建筑师只要会加减法就够了......第17张图片

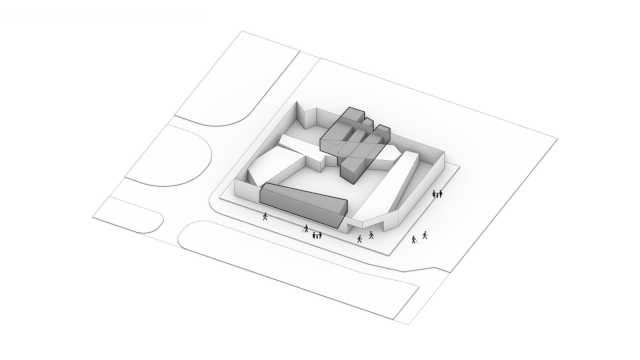

对于一层而言,建筑师先咔咔咔插入五块晶体,用来减出大的交通体系和展示空间。

不瞒你说,想当建筑师只要会加减法就够了......第18张图片


再在北侧用三块较小的晶体进一步切分出更小的展示空间。

不瞒你说,想当建筑师只要会加减法就够了......第19张图片

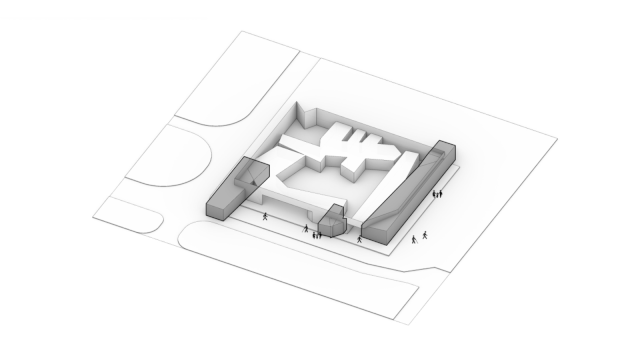

建筑的出入口等也用长短不一的晶体减了出来。

不瞒你说,想当建筑师只要会加减法就够了......第20张图片

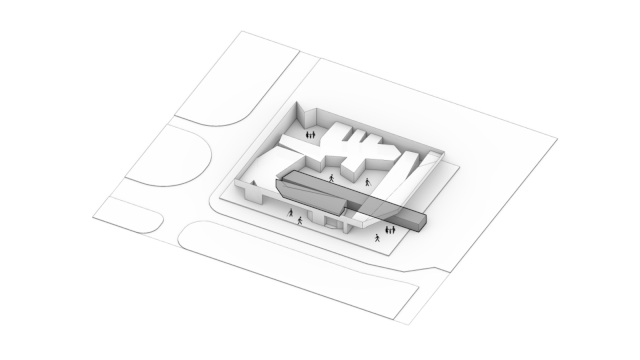

最后再用横向的两根晶体进行进一步地贯穿,至此一层的展览空间便被减了出来,虽然我已经开始忘记它原本的样子了。

不瞒你说,想当建筑师只要会加减法就够了......第21张图片

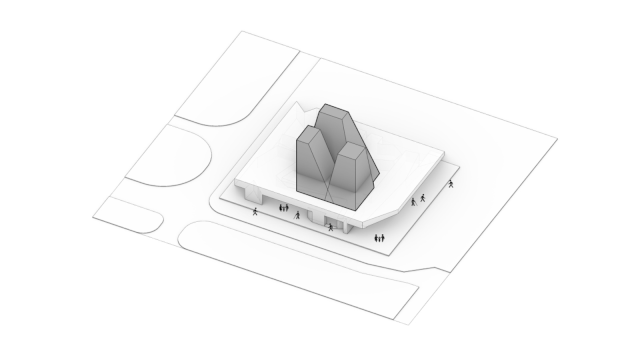

然而事实上,更夸张的还在后头,除了一层的展览空间以外,整个中庭也被处理成由三根相互穿插的晶体上下贯穿的样子。

不瞒你说,想当建筑师只要会加减法就够了......第22张图片


不瞒你说,想当建筑师只要会加减法就够了......第23张图片


不瞒你说,想当建筑师只要会加减法就够了......第24张图片

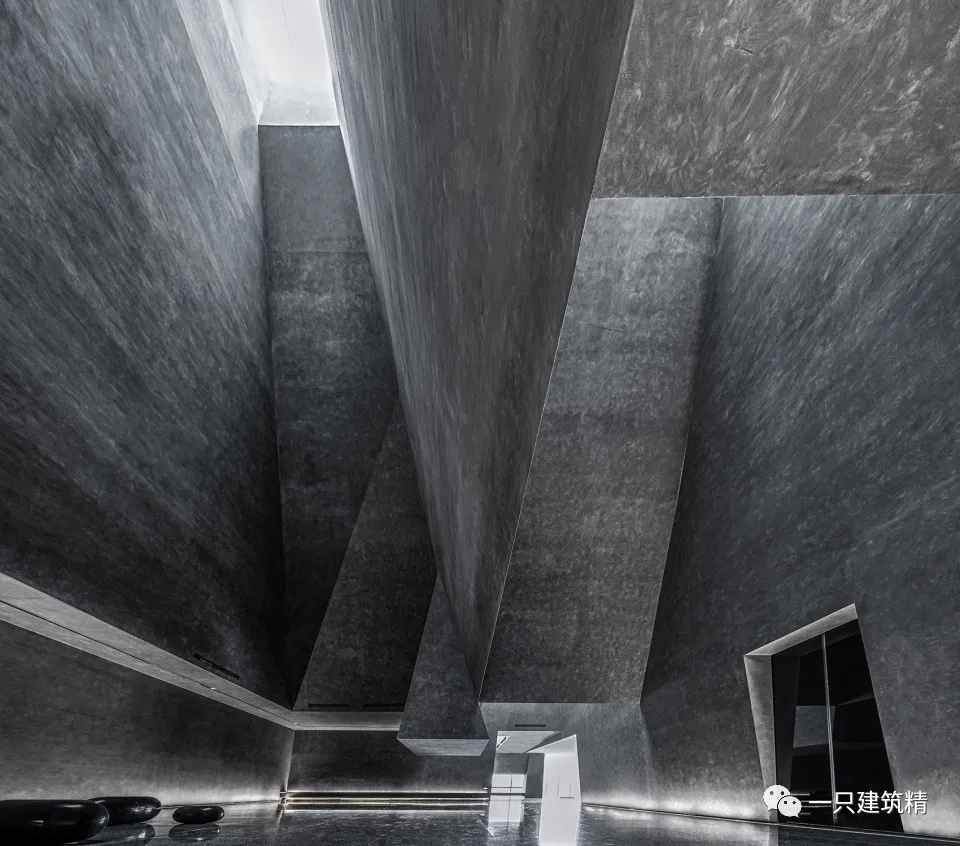

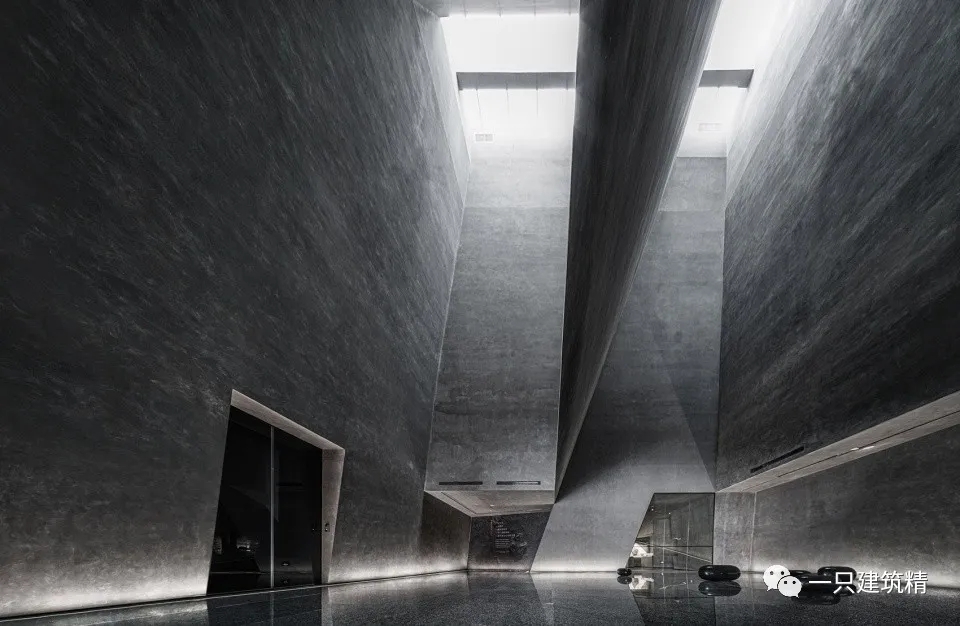

晶体一方面作为采光筒为底层大厅注入阳光,一方面,光滑的晶体表面也可将天窗的光线反射到周围几层的空间。

不瞒你说,想当建筑师只要会加减法就够了......第25张图片

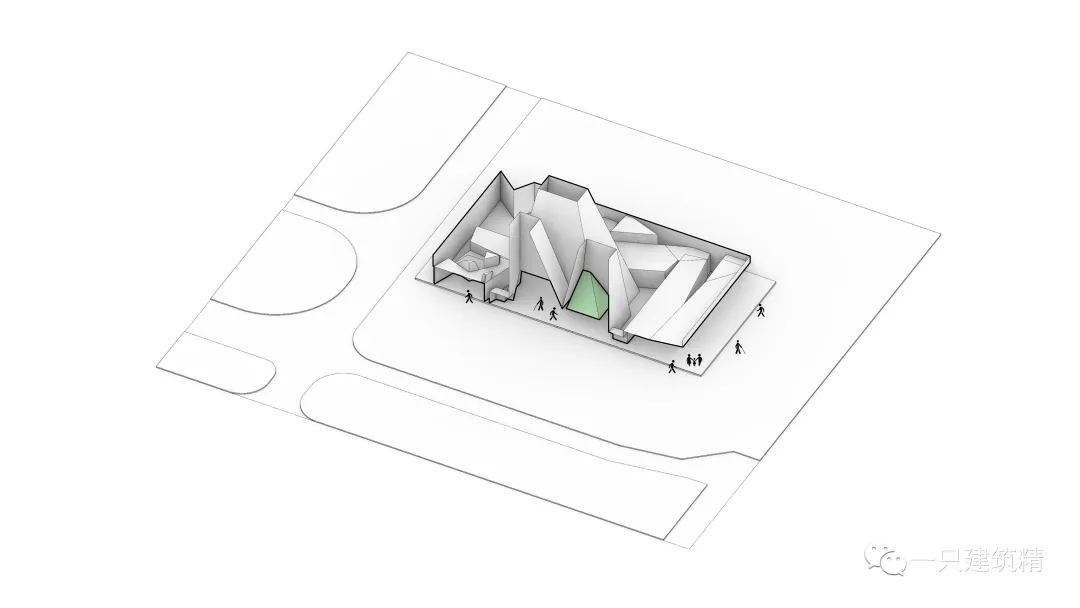

最后就只要对局部的空间进行适当的拔高和降低,那么一层和中庭的空间便被我们减了出来~

不瞒你说,想当建筑师只要会加减法就够了......第26张图片


再看一遍这个减法,是不是感觉十分简单呢!

不瞒你说,想当建筑师只要会加减法就够了......第27张图片


仿佛一块地底下自然生长的晶簇从中庭处向四周生长出来一般,雕刻了内部的空间。噢?你问啥是晶簇?大概就是介个样子的:

不瞒你说,想当建筑师只要会加减法就够了......第28张图片

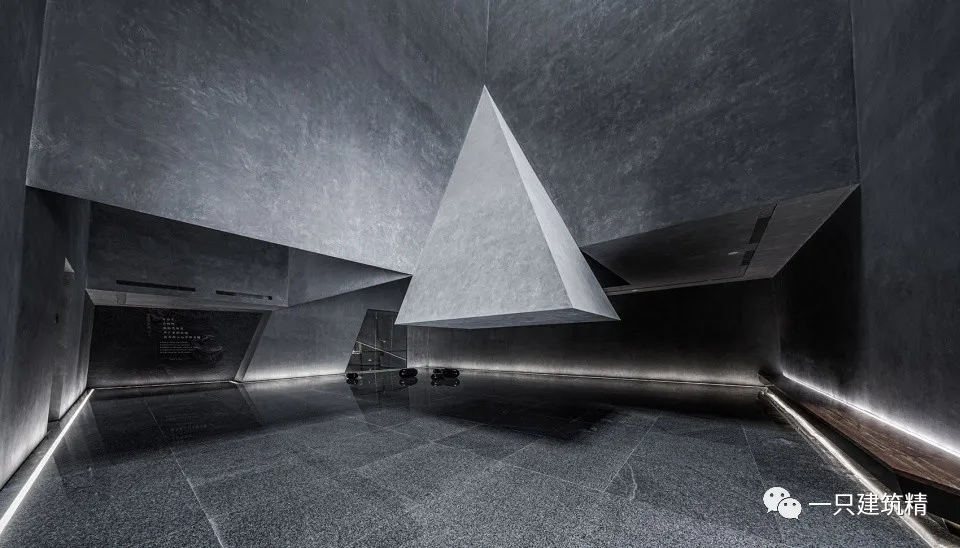

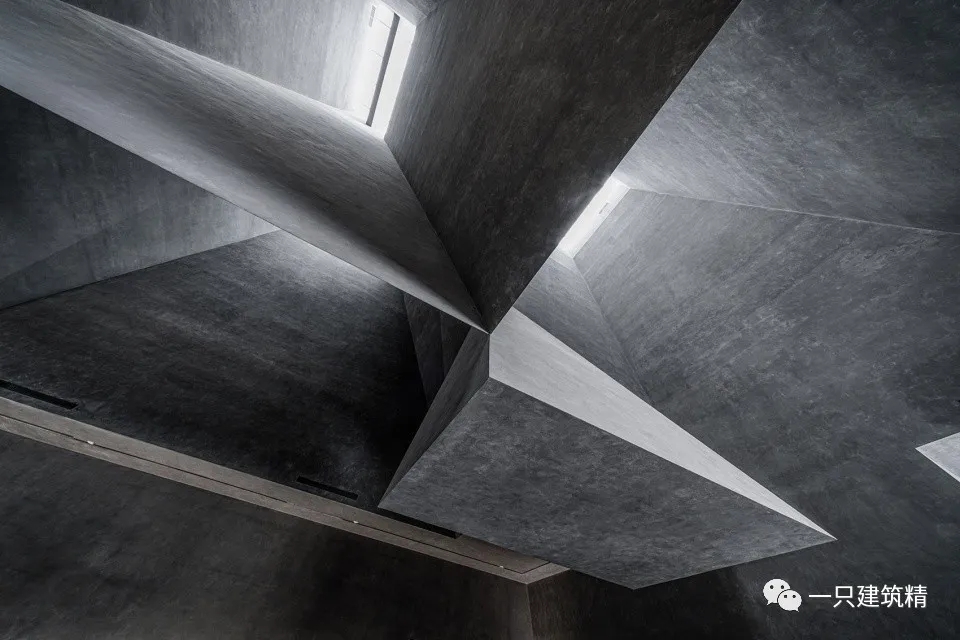

相互相交的垂直晶体之间,形成了倒三角的尖锥,仿佛反重力一般悬挂在空中。简直帅到没朋友!

不瞒你说,想当建筑师只要会加减法就够了......第29张图片


不瞒你说,想当建筑师只要会加减法就够了......第30张图片


不瞒你说,想当建筑师只要会加减法就够了......第31张图片

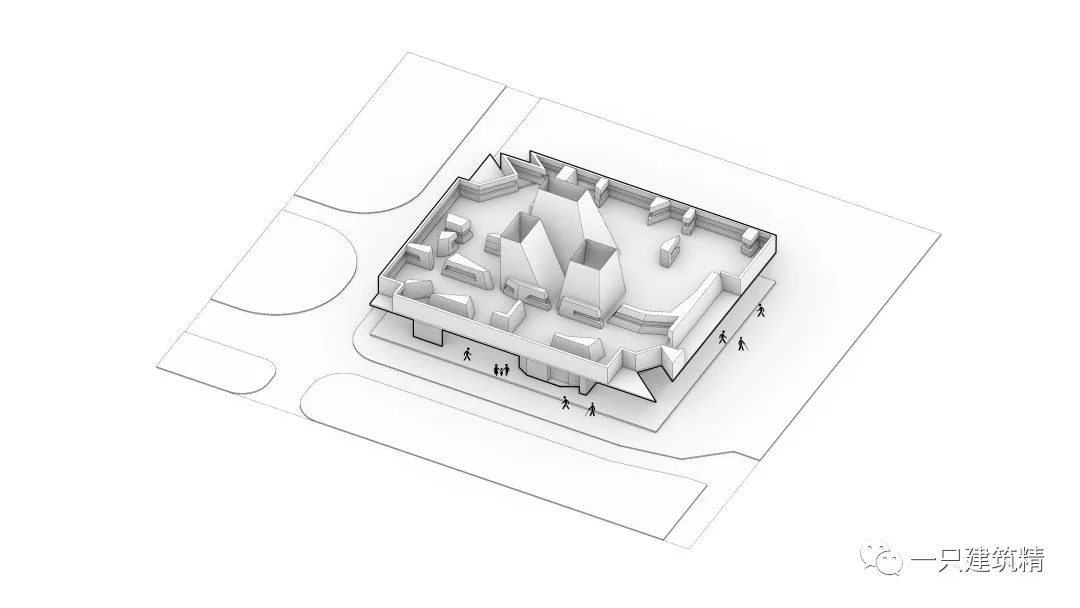

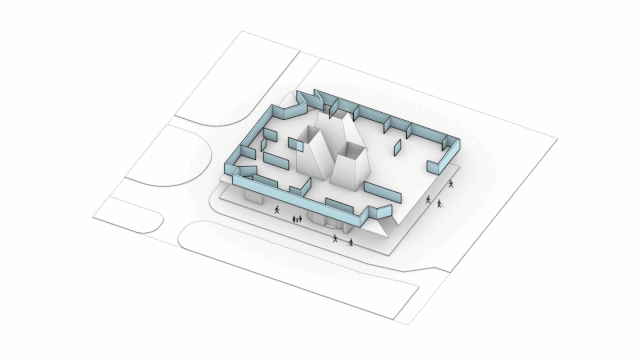

而二层的处理,相比于一层而言则低调了许多。整个展览空间都采用隔墙划分空间的方式。

不瞒你说,想当建筑师只要会加减法就够了......第32张图片


不同的是,隔墙做成了不规则的晶体块的造型,并往内部凹陷形成放置展品的空间。

不瞒你说,想当建筑师只要会加减法就够了......第33张图片


不瞒你说,想当建筑师只要会加减法就够了......第34张图片


不瞒你说,想当建筑师只要会加减法就够了......第35张图片


如此一来,整个空间改造便完成啦~最后让我们再置回交通核和柱子。

包上表皮,改完收工!

不瞒你说,想当建筑师只要会加减法就够了......第36张图片


这就是 Atelier Alter 时境建筑 在厦门做的 英良石材自然历史博物馆!一个用晶簇雕刻出来的科幻世界~

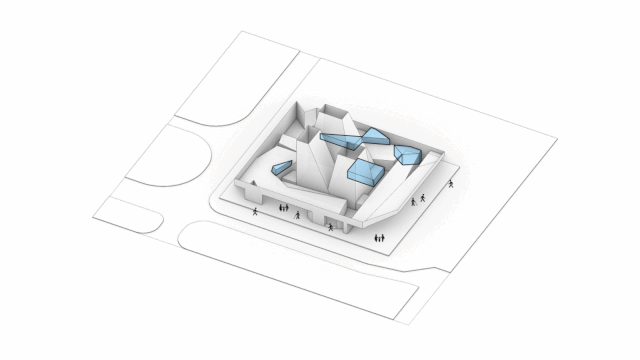

让我们再看一下全过程:

不瞒你说,想当建筑师只要会加减法就够了......第37张图片

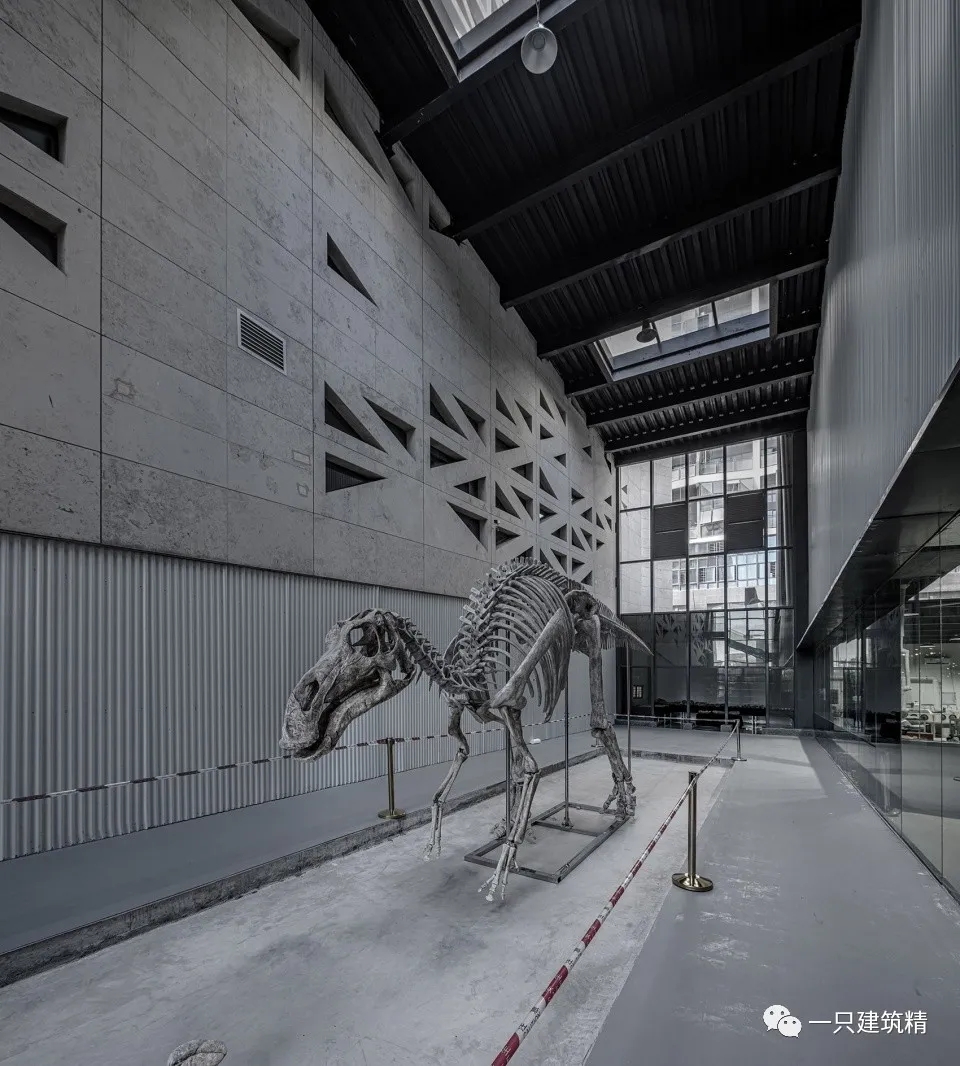

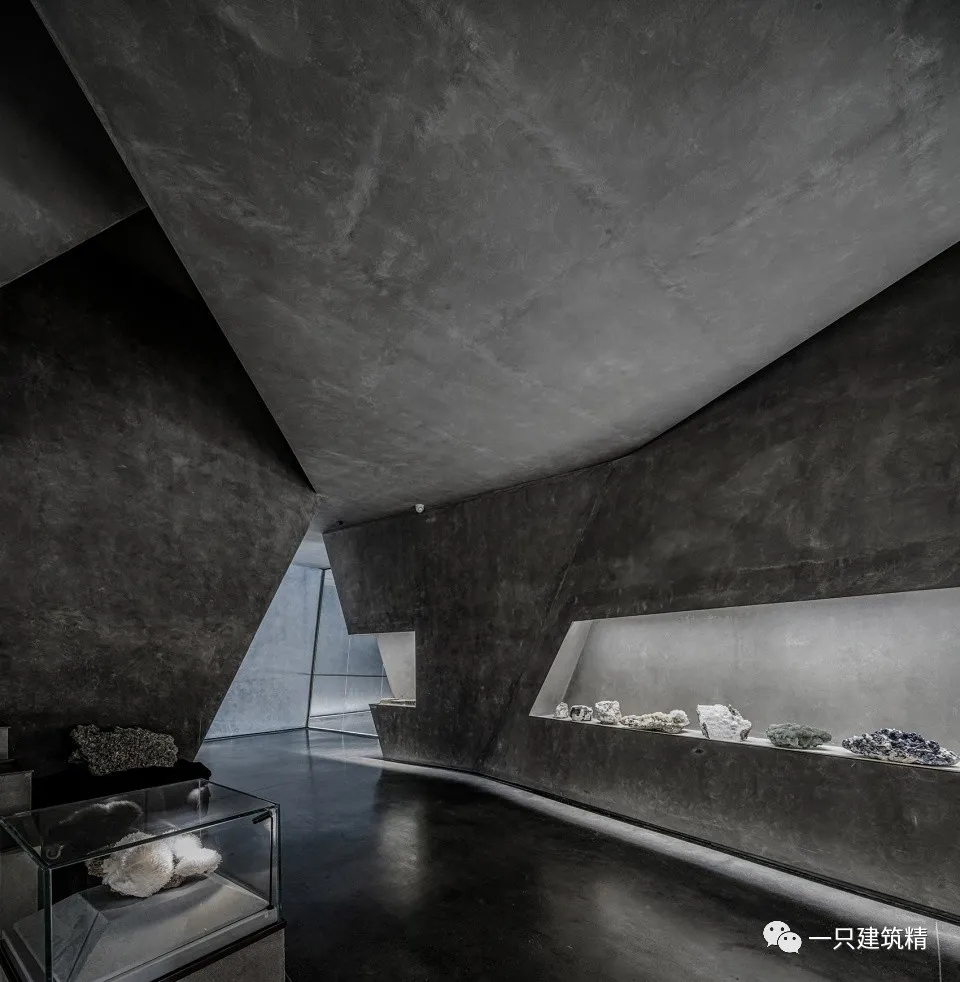

以及酷的飞起的实景照片:

不瞒你说,想当建筑师只要会加减法就够了......第38张图片


不瞒你说,想当建筑师只要会加减法就够了......第39张图片


不瞒你说,想当建筑师只要会加减法就够了......第40张图片


不瞒你说,想当建筑师只要会加减法就够了......第41张图片


不瞒你说,想当建筑师只要会加减法就够了......第42张图片


不瞒你说,想当建筑师只要会加减法就够了......第43张图片


不瞒你说,想当建筑师只要会加减法就够了......第44张图片


不瞒你说,想当建筑师只要会加减法就够了......第45张图片


不瞒你说,想当建筑师只要会加减法就够了......第46张图片



03
建筑()师?


说到底,啥是建筑师?设计房子的?还是我七大姑八大姨嘴里的“搬砖的”?而事实上在我看来,建筑师应该是构筑空间的。

建筑俩字本都是动词,而空间才是建筑的动机和结果。

我相信,如果以这样的视角看待我们的世界,建筑师这一称号就变得更加广泛,而建筑一词,则也会变得更加具有人情味~


完!


图片来源:
1.英良石材自然历史博物馆照片©时境建筑

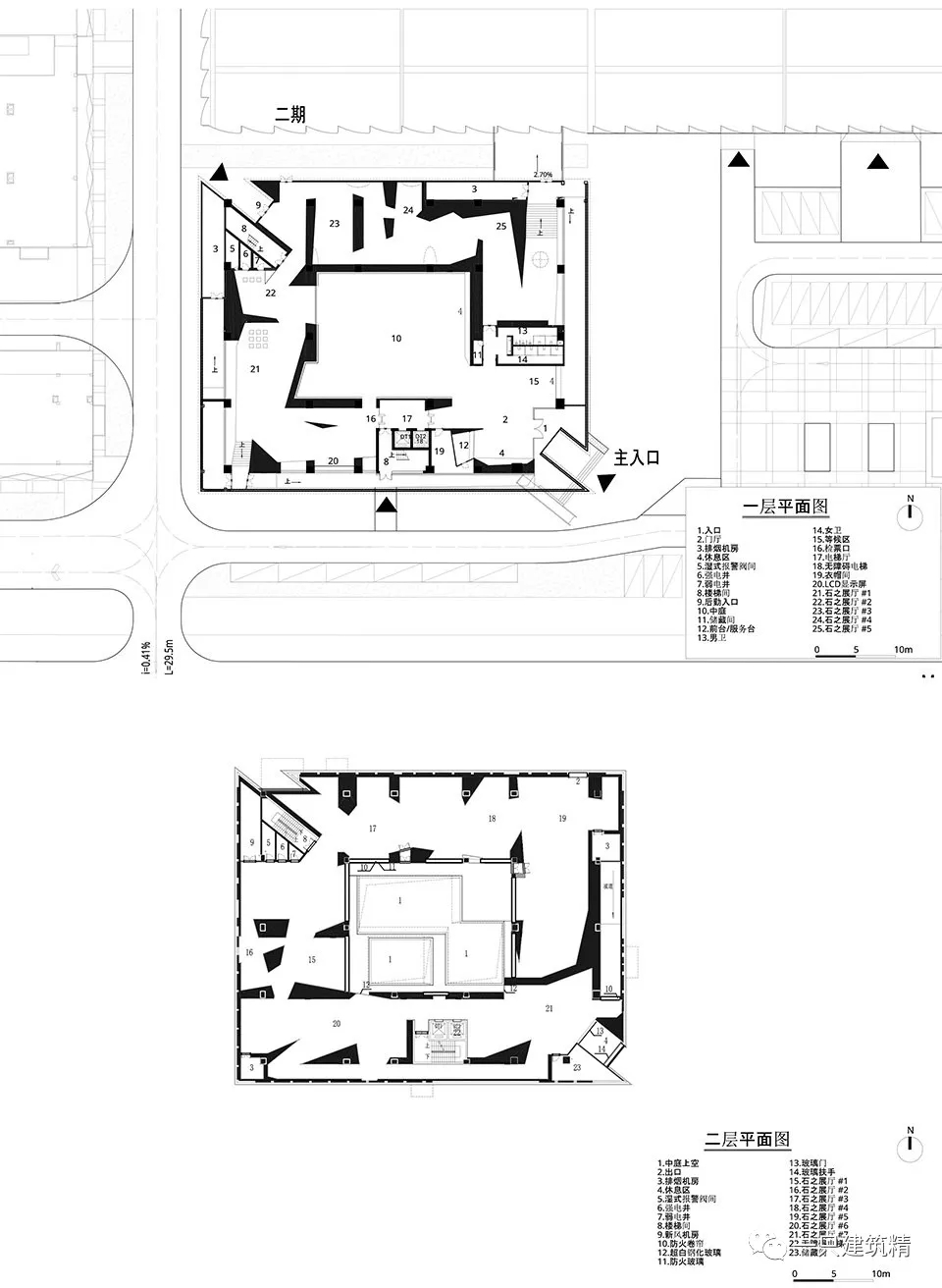

英良石材自然历史博物馆图纸©时境建筑
2.Bruder Klaus田园教堂,The Truffle照片来源:www.baidu.com
3.其他分析图和动图均作者自绘。
4.本期案例,由于资料有限且建筑十分复杂,故所作分析图会与实际建筑有一定偏差,望各位读者见谅~
5.以上观点均为作者自身观点,如有雷同,那一定都是脑袋撞石头上了......
