拆房:娄严墅  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松


没有撕x,没有抬杠,也没有掰头,
不是手滑,也不是误会,
家里也没矿,
就是吃了熊心豹子胆拉黑了结构师!
就是这么刚!!

我们来到这个世上,
就没打算活着回去!

我膨胀了,我居然拉黑了结构师第2张图片


所以,我是打通任督二脉一夜开窍成结构学霸了吗?还是充值氪金全身开外挂点满结构技能了呢?
当然——
全不是啦!

我还是我,一样的结构渣。
我只是发现了一个秘密:
结构这玩意儿也是可以
看。脸。的。

我膨胀了,我居然拉黑了结构师第3张图片


伊朗的第三大城市伊斯法罕从2008年开始就定了一个小目标:要建一个比肩迪士尼、脚踢欢乐谷的宇宙无敌世界一流的游乐园。

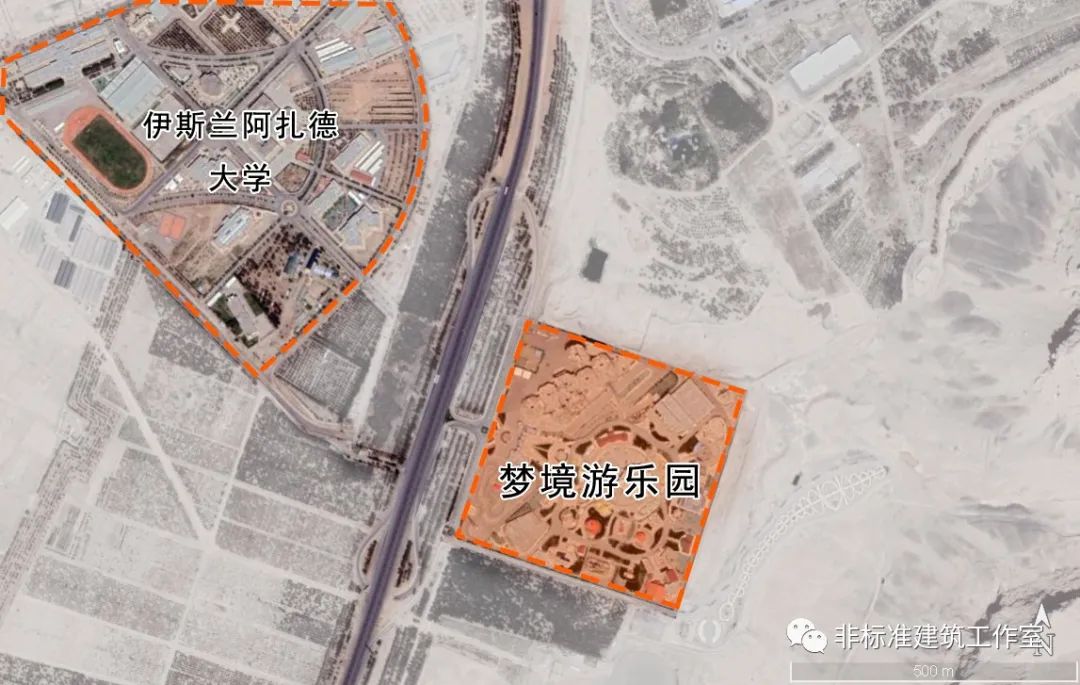

基地就选在位于伊斯法罕市东南方向的高速公路旁,离周边几个城市都很近,路对面是伊斯兰阿扎德大学。

还起了一个如梦似幻、高端大气的名字
——梦境游乐园

我膨胀了,我居然拉黑了结构师第4张图片


然而你猴哥早就在祭赛国金光寺就教育过我们,不是“久住之物”的名字不吉利。
这个梦境游乐园也和它的名字一样
——想得美啊~

由于政府资金不足,游乐园从2008年开工开了两年连个球都没开出来,还玩什么世界杯?甲方爸爸终于反应过来,原来天上不下人民币,赚钱还得靠自己。
于是,紧急开会改变策略,先把游乐园的商业中心建起来卖货攒银子盖游乐园。

我膨胀了,我居然拉黑了结构师第5张图片


2011年商业中心开业救场,营业额直接提现成工程款——
终于在2014年,游乐园胜利竣工!

然而就像所有“我打工供你读书,你毕业就把我抛弃”的狗血故事一样,没想到游乐园这浓眉大眼的也叛变革命了。
本来这个商业中心也是匆忙上马的,自然相貌平平;游乐园从建好后,就觉得旁边这个土味商场不顺眼,怎么看怎么也配不上我这如梦似幻的盛世美颜。

我膨胀了,我居然拉黑了结构师第6张图片


于是甲方爸爸再次紧急开会商量对策:
拆了重建是不可能的,因为
——没钱!
不拆那就只能改了,可改也需要钱啊~要是不小心碰到周二那个在洛杉矶发狠摊大饼的,那可就吃不了兜着走了。

有钱男子汉,没钱汉子难。
难上加难的甲方终于小心翼翼、字斟句酌的发布了招标任务书,要求那是相当明确了:
低成本改造建筑形象
就差红字加粗置顶群发:老子真没钱,设计请谨慎。

我膨胀了,我居然拉黑了结构师第7张图片


那么,问题来了:
这片3w+平米的商业怎么才能花最少的钱达到重新投胎的改造效果?

我膨胀了,我居然拉黑了结构师第8张图片


商业中心从外面看,长这样↓
很普通。

我膨胀了,我居然拉黑了结构师第9张图片


内部空间是这样的↓
也很普通。

我膨胀了,我居然拉黑了结构师第10张图片

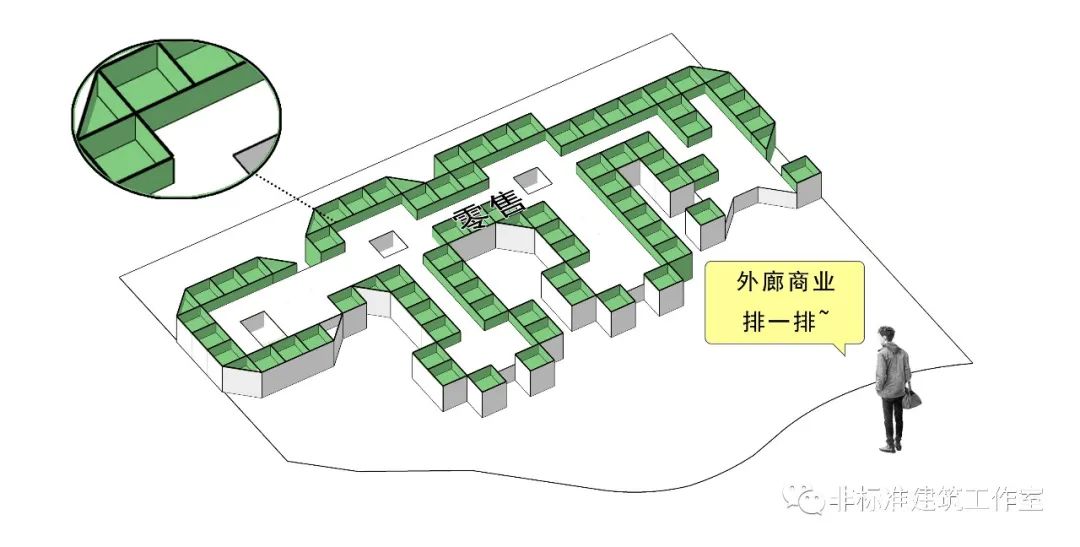

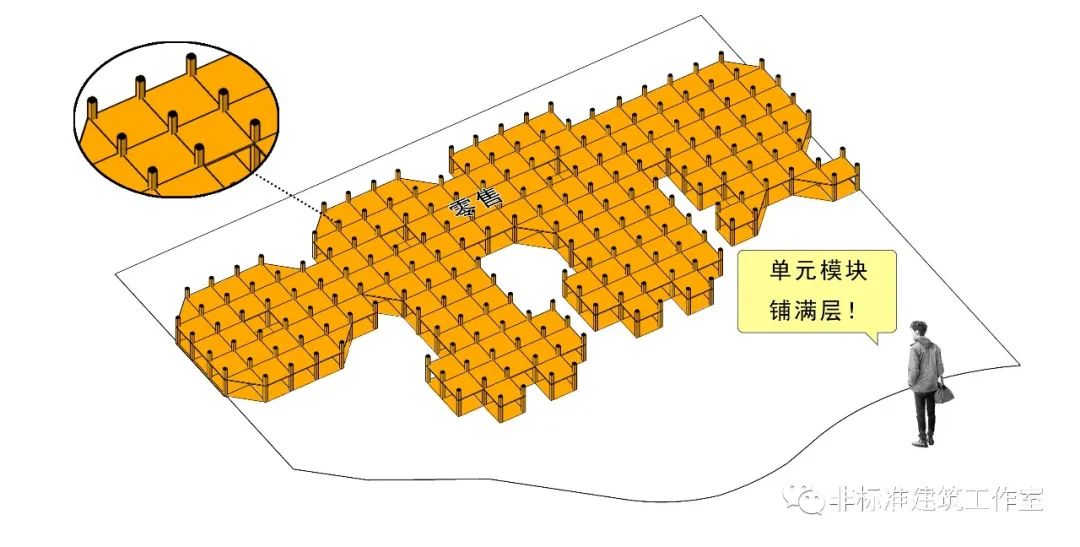

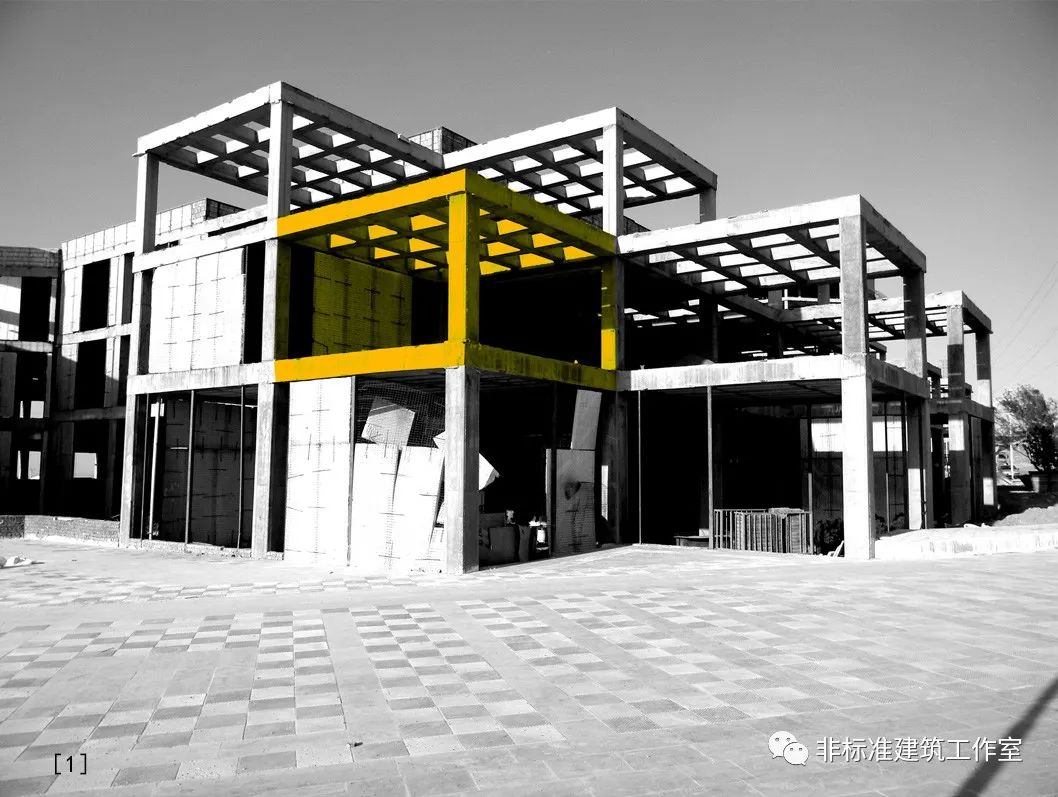

结构是由6000x6000的轴网形成的框架结构,依然很普通。

我膨胀了,我居然拉黑了结构师第11张图片


既然改造前提是少花钱,那么结构肯定是不敢也不能动的。
其实这种情况,正常建筑师一般也都是选择直接改造立面。
俗称“换皮”,也叫“城市装修”。
横竖现在黑科技也多,什么动态表皮、生态材料有的是,实在不行刷遍涂料改个色,也算有件新衣服。

我膨胀了,我居然拉黑了结构师第12张图片


但伊朗本土建筑师
FMZD信奉的是“美人在骨不在皮”。
整容不行,要整就整骨。

玄幻的问题来了:
怎么在不动结构的情况下改变结构?

我膨胀了,我居然拉黑了结构师第13张图片


敲黑板!
思维转换又来了!
如果我们抛除杂念,只看结构,那么整个建筑就是这样婶儿的↓

我膨胀了,我居然拉黑了结构师第14张图片


由此形成的空间结构就成了这样的↓

我膨胀了,我居然拉黑了结构师第15张图片


划重点:
建筑结构也是
有!形!象!的!
虽然你拉黑了结构师,
但你还有托尼老师啊~
想想你背了三天三夜的古希腊柱式。

柱式不同,神庙空间的体验就不同;
同理,改变框架结构的形式,空间体验也会不同。

我膨胀了,我居然拉黑了结构师第16张图片


Step1:空间模式重组

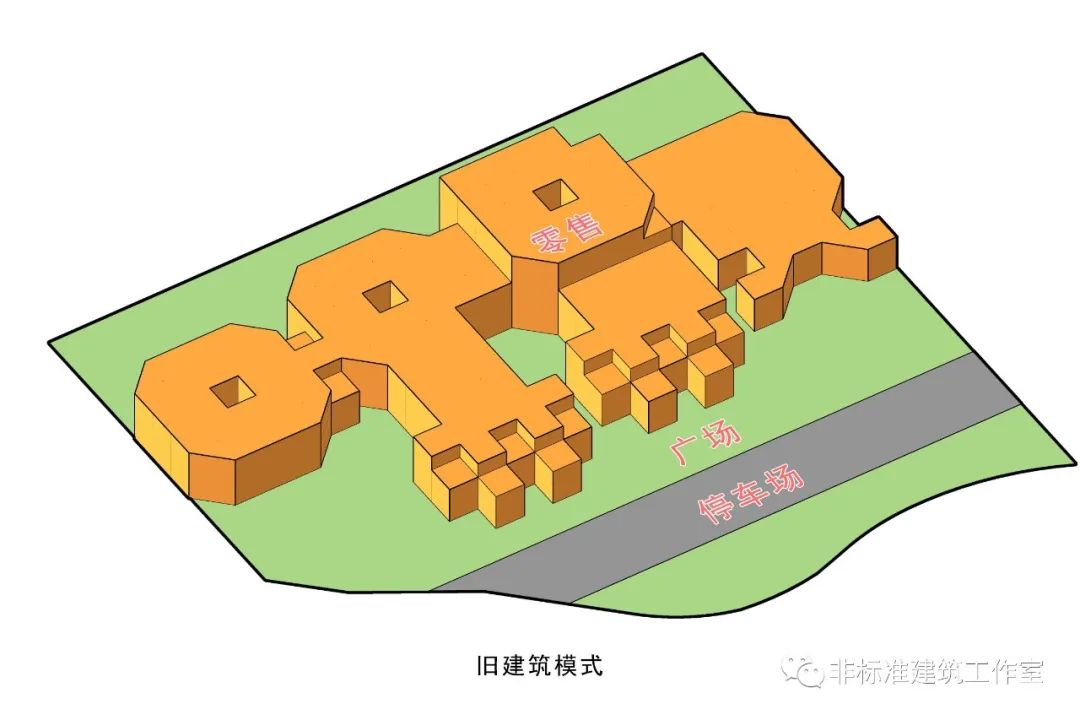

在原本的商业中心中,建筑的功能关系呈现为老旧的百货商场模式。

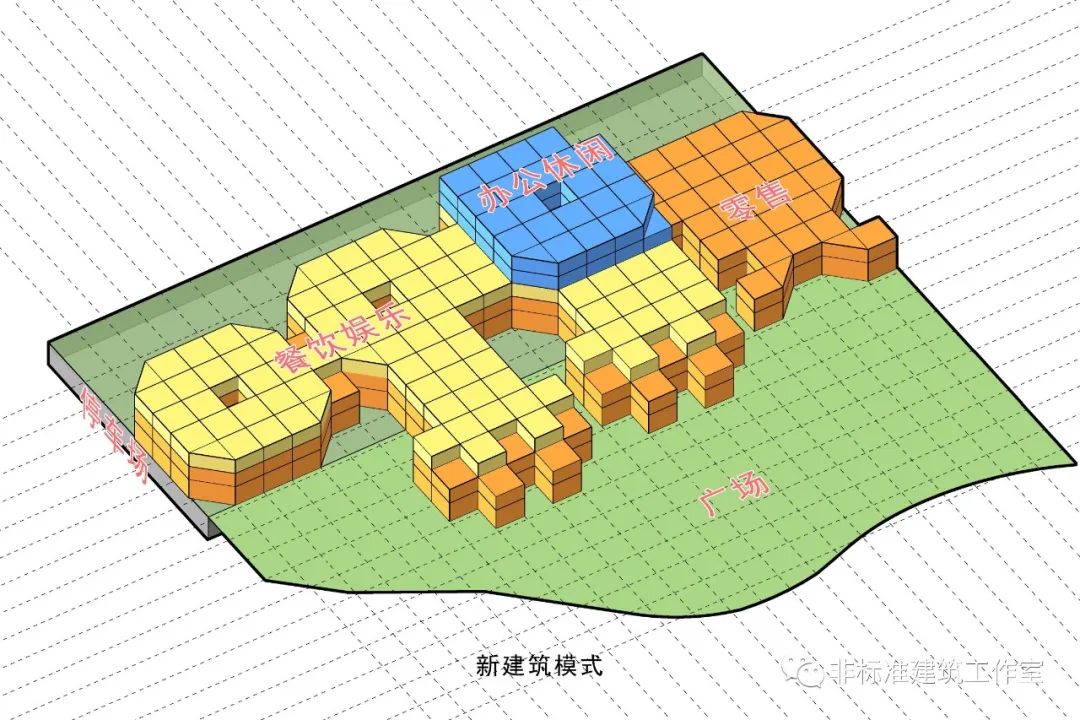

我膨胀了,我居然拉黑了结构师第17张图片


游乐园开门营业后,单一的商场零售功能已经不能匹配游客们的多向消费需求;更重要,在游乐场疯玩一天还有几个人有精力去逛街?
因此,新商业中心必须要增添各种休闲餐饮娱乐功能,为游乐场提供一条龙服务。

我膨胀了,我居然拉黑了结构师第18张图片


将基地按结构轴网分割,停车场放置在地下层,商业中心与游乐园接壤以提高了游客的可达性。

我膨胀了,我居然拉黑了结构师第19张图片

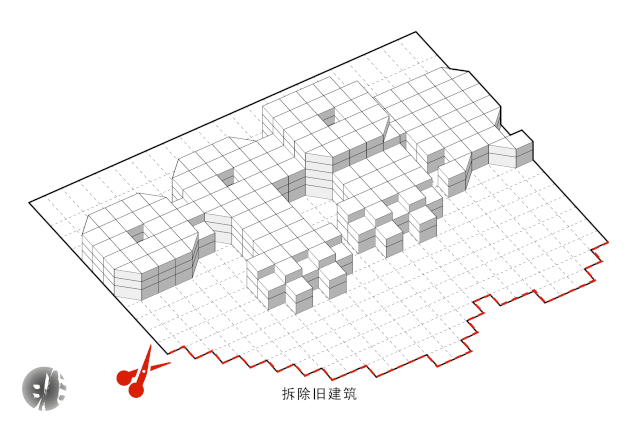

结合模块化的结构单元为重组后的功能划分新空间。根据内部活动空间的需求将旧建筑的部分结构拆除。

我膨胀了,我居然拉黑了结构师第20张图片

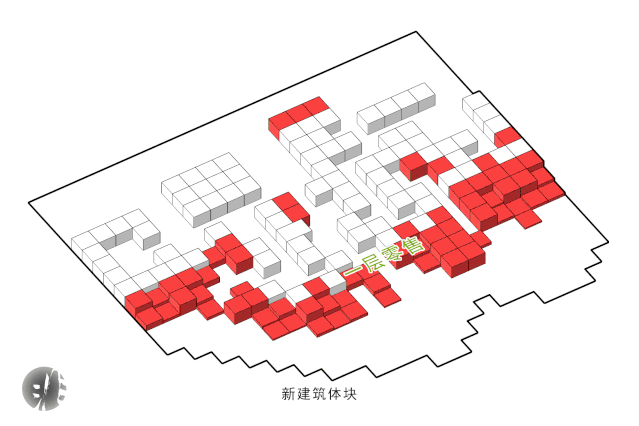

拆除内部的部分结构单元制造出商业内部广场;同时在外部广场上增添多个单元模块,构成新的屋顶广场和娱乐休闲空间。
随后依次将休闲娱乐餐饮等功能置入,构成层层递进的错层广场,最大化的获得与游客的接触面积,碎片化的商业空间也能在游乐园方向中全部开放。

我膨胀了,我居然拉黑了结构师第21张图片


Step2:结构形象改造

被轴网固定下来的现存框架结构实质上也是一种模块化设计,既然不想简单粗暴的只改立面形式,那么就将原本的结构进行形象改造从而丰富建筑立面也是可以的。
FMZD的方法其实很简单,就是把方盒子框架单元抹成了一个拱形。

我膨胀了,我居然拉黑了结构师第22张图片


这种单向拱结构配合现存的框架结构可以适应不同开间大小的功能空间,原本的框架结构也可以多组进行替换,而且更能够适应当地气候环境。

我膨胀了,我居然拉黑了结构师第23张图片


真拱假拱无所谓,反正大家都不懂。
拱形也是很符合伊斯法罕本土建筑的形象了。

我膨胀了,我居然拉黑了结构师第24张图片


STEP3:根据功能空间需求置入拱形

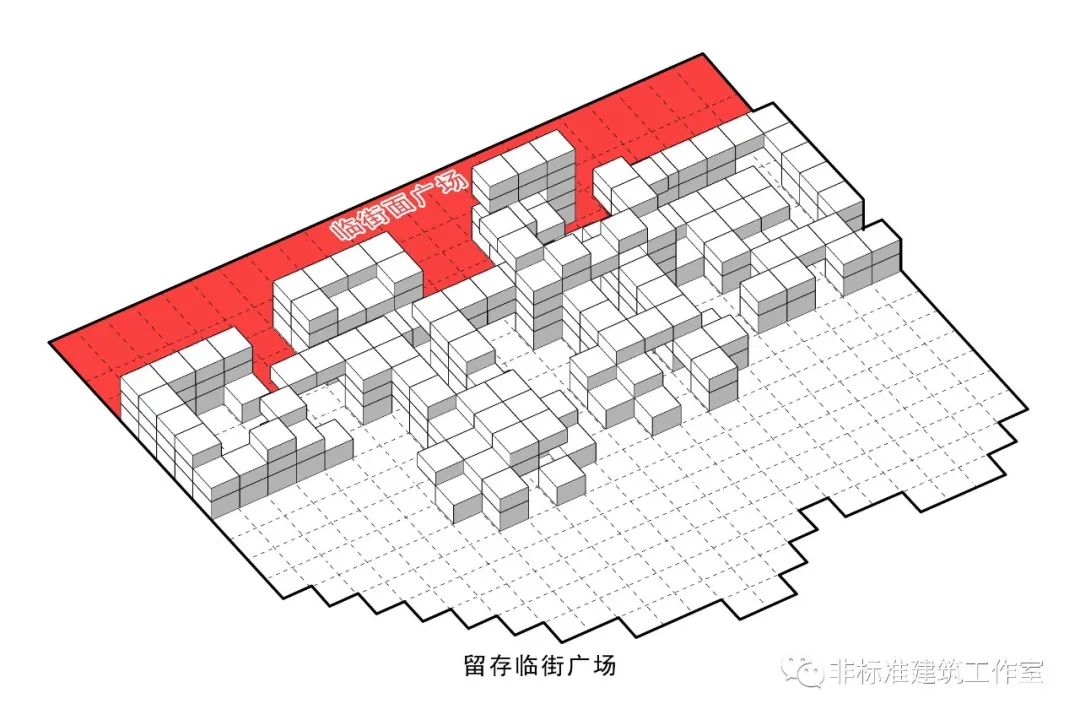

临近高速路的区域注意立面的完整性以及建筑高度,增强建筑对外吸引力的同时保持联系游乐园主要入口旁的广场面积不变。

我膨胀了,我居然拉黑了结构师第25张图片

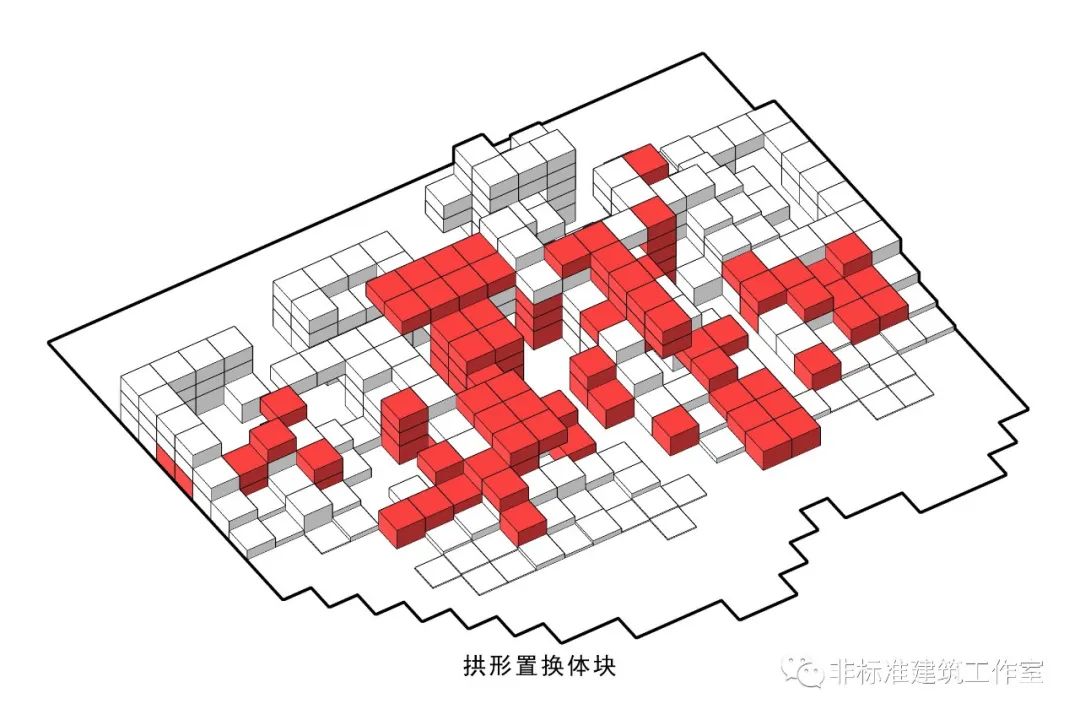

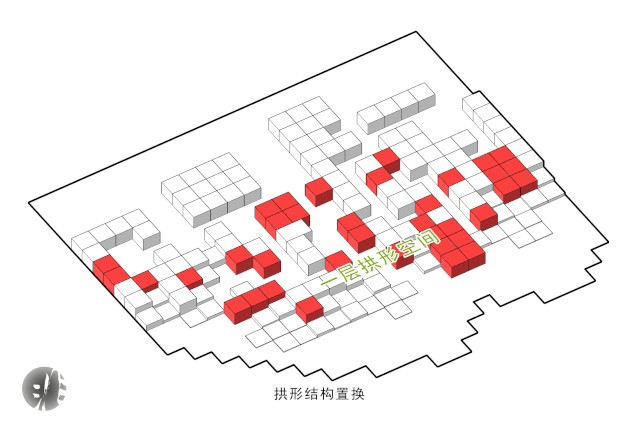

因为游乐园方向的人流将是未来商业中心的主要消费人群,所以先将外部广场、内部庭院以及商场入口处的结构单元抹成拱形,各层拱结构之间进行交互,带来新的活力。

我膨胀了,我居然拉黑了结构师第26张图片


然后将拱形结构根据不同功能的空间需求,以不同的组合方式进行置入。

我膨胀了,我居然拉黑了结构师第27张图片


商场入口拱形置入↓

我膨胀了,我居然拉黑了结构师第28张图片

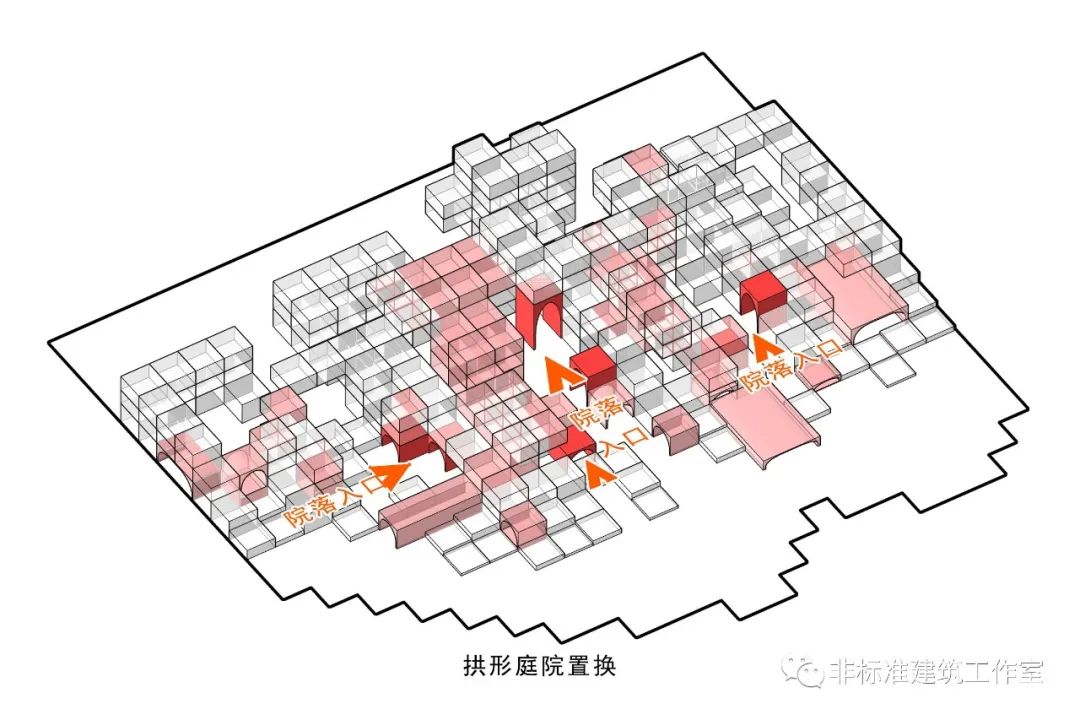

内部庭院拱形置入↓

我膨胀了,我居然拉黑了结构师第29张图片


屋顶休闲观景拱形置入↓

我膨胀了,我居然拉黑了结构师第30张图片


互动空间拱形置入↓

我膨胀了,我居然拉黑了结构师第31张图片


至此,拱形置换完成。

我膨胀了,我居然拉黑了结构师第32张图片

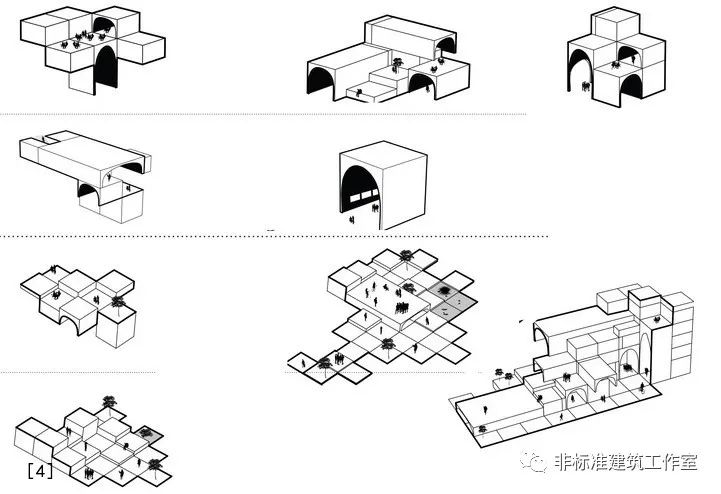

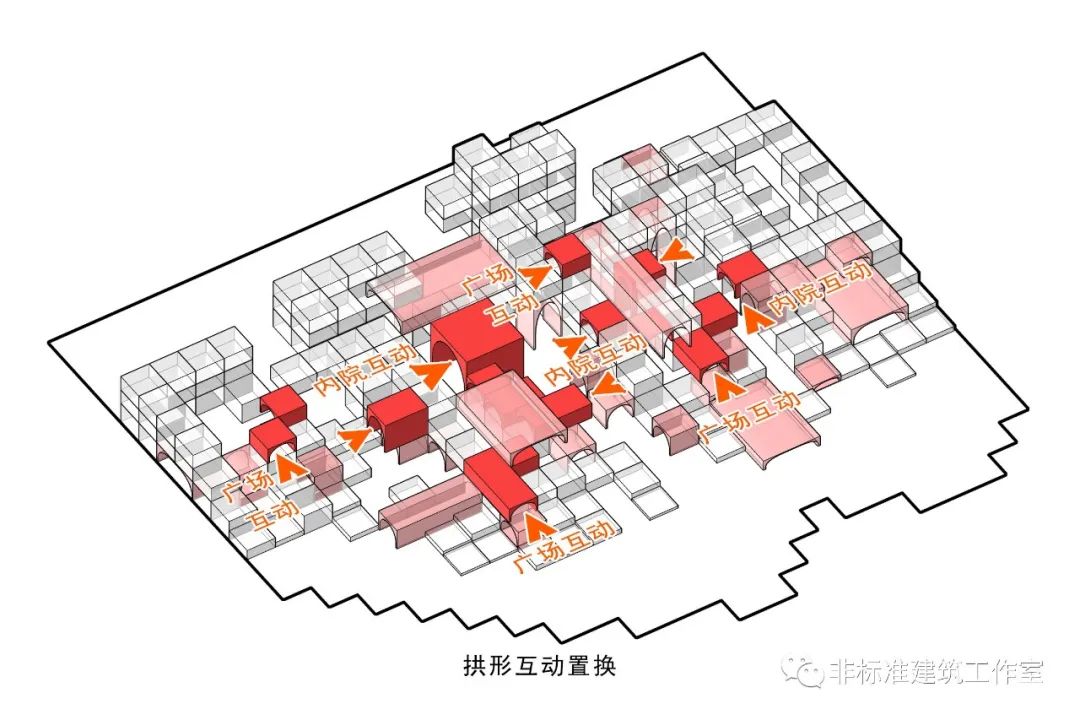

不同拱形按照功能排布可以形成多种多样的组合效果。

我膨胀了,我居然拉黑了结构师第33张图片


也就有了各种各样的有趣空间。

我膨胀了,我居然拉黑了结构师第34张图片


我膨胀了,我居然拉黑了结构师第35张图片


我膨胀了,我居然拉黑了结构师第36张图片


我膨胀了,我居然拉黑了结构师第37张图片


随后置入楼板,拱形结构处形成错层的院落及中庭空间,从而达成建筑空间的内外流动。

我膨胀了,我居然拉黑了结构师第38张图片


STEP4:错层循环路径设计


布置从多个区域到达每层广场的垂直交通,将原来的垂直交通保留,加入扶梯和外挂楼梯,进行功能空间的竖向组织。

我膨胀了,我居然拉黑了结构师第39张图片


Step5:融入环境

在建筑的临街面设置巨大的广告牌,吸引眼球。同时在屋顶和广场上设置阶梯,形成室外休闲区。

我膨胀了,我居然拉黑了结构师第40张图片


最后赋予建筑单元模块符合当地建筑形象的木质材料,在游乐园内部的广场以及建筑多层屋檐上制造更多的露天空间和绿植,增添活力,使建筑融入游乐园周边环境。

打完收工。

我膨胀了,我居然拉黑了结构师第41张图片


这就是FMZD设计中标的
伊斯法罕梦境商业中心改造

改造后的形象与旧建筑形象相去甚远,然而事实上旧建筑的结构和主要交通核仍在新建筑中留存使用
——堪称投胎换骨式改造的省钱之作。

我膨胀了,我居然拉黑了结构师第42张图片


我膨胀了,我居然拉黑了结构师第43张图片


我膨胀了,我居然拉黑了结构师第44张图片


我膨胀了,我居然拉黑了结构师第45张图片


我膨胀了,我居然拉黑了结构师第46张图片


我膨胀了,我居然拉黑了结构师第47张图片


最后,再看一遍完整过程。

我膨胀了,我居然拉黑了结构师第48张图片


限制梦境变现的永远都不是钱,
而是我们脑子里坚固的钢筋混凝土框架。

结构也是有形象的,学霸也是爱美的。
抛开成见才能拥抱新世界。

就像拉黑了结构师,
才能有机会跪求把好友加回来。

我膨胀了,我居然拉黑了结构师第49张图片


图片来源:
图[1]来自
https://archello.com/story/25790/attachments/photos-videos
图[2]、[3]来自
https://www.google.com/imghp?hl=zh-CN&tab=ri&ogbl
图[5]、[6]、[7]、[8]、[9]、[10]来自
http://www.caoi.ir/en/projects/i ... -center#description
其余动图和分析图为自绘,转载请注明。

我膨胀了,我居然拉黑了结构师第50张图片
