本文转载自公众号非标准建筑工作室,未经授权不得二次转载

只要作不“死”,就往“死”里作。
——非标准建筑工作室自己说的

No zuo No die 为什么建筑师总要try?第1张图片


项目名称:黄骅市群众艺术公园
方案设计:非标准建筑工作室
施工图设计:天津大学建筑设计规划研究总院建筑二院


建筑师的快乐秘诀:
画图不能拖,
设计不能作,
说话不能多。

很可惜。
大多数建筑师的日常状态,
都是一个恶性循环。
设计越作→图就越拖→导致汇报时的话就越多→甲方就越沉默→设计就更作→图就更拖......

No zuo No die 为什么建筑师总要try?第2张图片


什么叫“死”循环?
不是你“死”就是你“亡”。

但建筑师确实控几不住记几。
方案阶段不作一下,
就像红烧肉没有肉,红烧鱼没有鱼,
红烧狮子头没有狮子也没有头
——不但没有灵魂,还卖不上价。

No zuo No die 为什么建筑师总要try?第3张图片


今天要讲的故事就拖的很久了。

拆房部队还没诞生时,
黄骅市打算新建一个群众文化艺术中心。

现在拆房部队都快过气了,
黄骅市的群众文化艺术中心终于建成了
——90%。

No zuo No die 为什么建筑师总要try?第4张图片


黄骅是一座位于渤海湾西岸的小而美城市,他们想建的这个文化艺术中心具体来说,
是四馆一中心。

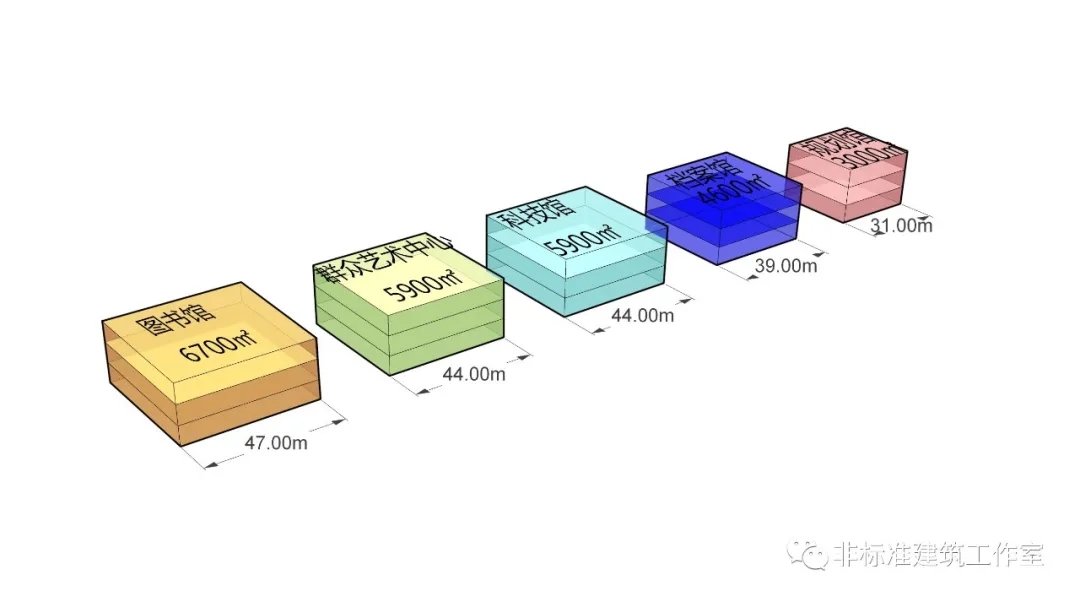

再展开一点,就是图书馆、群众艺术中心、科技馆、档案馆和规划馆,总共26000多平米。

不算大,但也不算小。

No zuo No die 为什么建筑师总要try?第5张图片


到底算大还算小,
主要得看参照物——
你是站在绿巨人身边还是蚁人身边。

很幸运,这回咱碰到的就是绿巨人。
因为甲方大人给了一块179亩的基地!

No zuo No die 为什么建筑师总要try?第6张图片


除去水系以及水系对岸的纯景观,
可建设用地依然剩了96000平米。
依然比绰绰还有余。

作为一个紧跟时代潮流的建筑师,
第一个反应肯定是大杂烩、一锅端
——毕竟,万物皆可综合体嘛。

四馆一中心炖成一锅汤,
不会做综合体的建筑师不是好厨子,
何况现在全世界都好这口儿。

更重要,5合1肯定大于1啊~
超巨就是超牛,超大就是超big。
超综合就是超牛bigger。

只要面积足够大,画个圈都是土星环。

No zuo No die 为什么建筑师总要try?第7张图片


理想永远很丰满,
现实永远比骨感还骨感。
搞一个大综合体,你是爽了,
179亩地的公园怎么办?

人家这个项目叫群众艺术公园,
不叫群众艺术综合体。

说白了就是,
建筑是公园的一部分,
是景观的配角,
不是来抢戏的。

所以,形势就很明显了:
水系并不是来和你配比的,
而是需要你配合的。
怎么弄出一张世界名画
《水边的房子》
就是KPI本I。
请叫我非标准·山寨·高更。

No zuo No die 为什么建筑师总要try?第8张图片


作为一张名画,那就需要相当的严谨了。
水边的房子“们”肯定比水边的房子好看
——至少构图饱满。

也就是说,
把四馆一中心分开做成多个单体。

各回各家,各找各妈。
谁也别吃亏,谁也别占谁便宜。
而且5个单位也更好管理。

成年人才要有里有面,
建筑师只想有理有据。

总之我们自己就这么愉快的决定了。

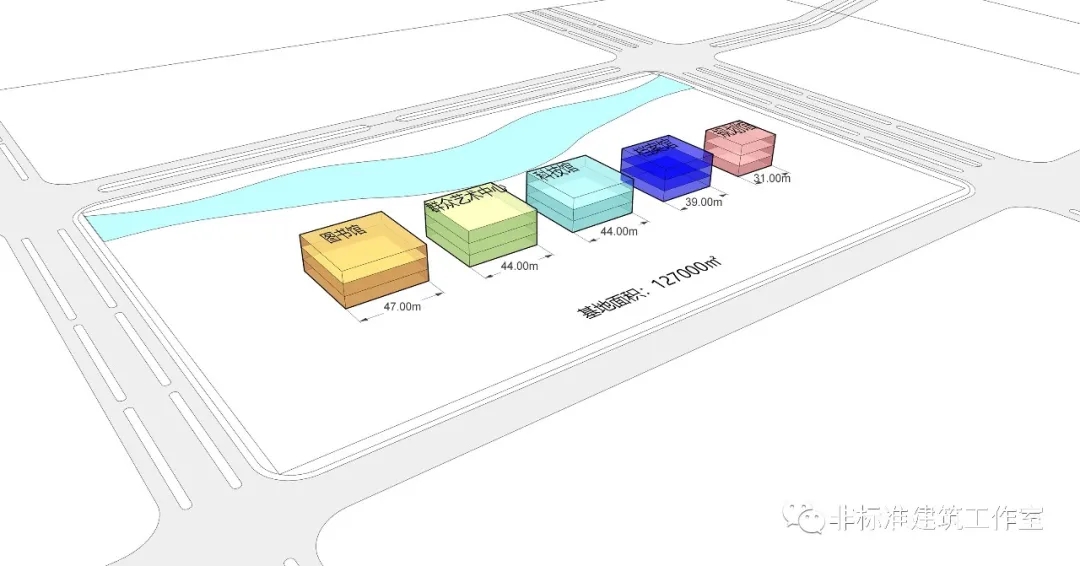

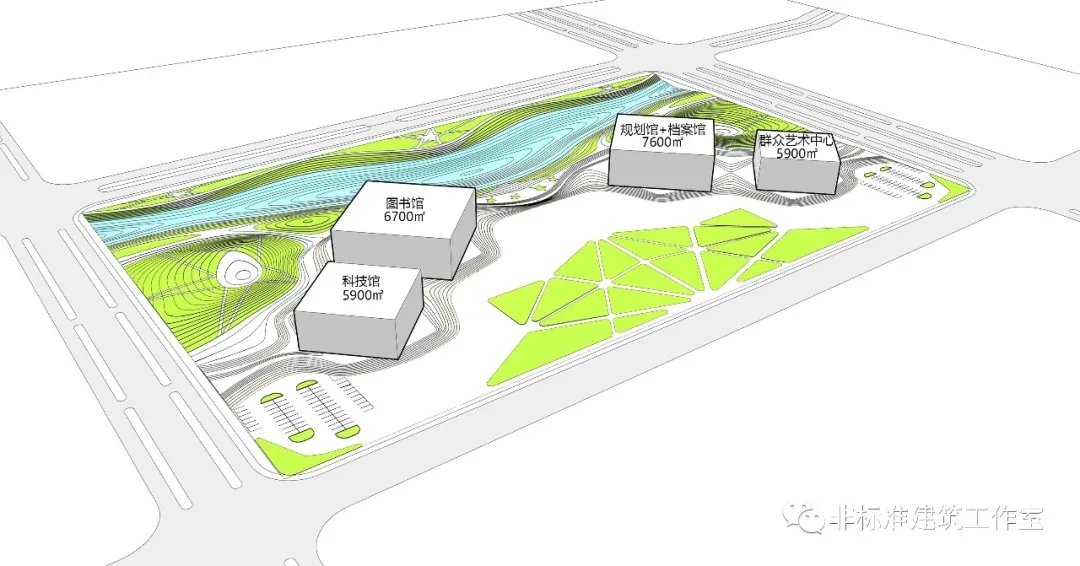

因为规划馆和档案馆面积较小,合并到一起就可以得到两大两小4个建筑体量。

No zuo No die 为什么建筑师总要try?第9张图片


然后就是怎么画一幅美美的
《河边的四个房子》了。

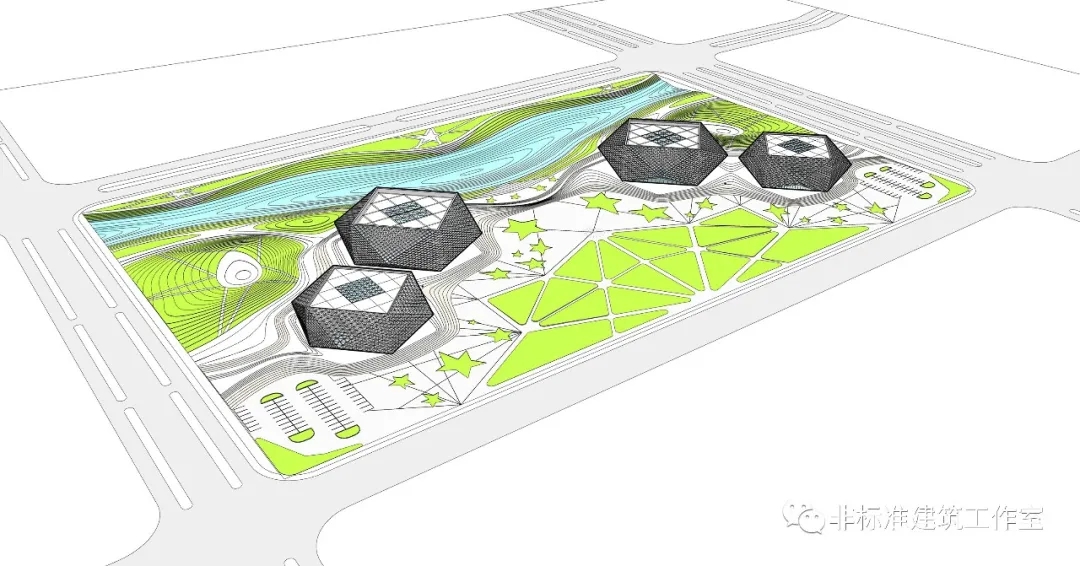

这段我们也不想尬吹,估计你们也不爱听上纲上线上价值的美好意向与愿景展望——反正结果就是我们设计了四个钻石状的26面切割单体。
然后还为了衬托钻石,
搞了一个星星广场。

No zuo No die 为什么建筑师总要try?第10张图片


No zuo No die 为什么建筑师总要try?第11张图片


形式这种东西说破天去也是各花入各眼,
建筑师可量化的审美标准就是
能否与甲方保持一致。

很幸运,这四个钻石还有星星广场甲方都还挺喜欢,我们自己觉得也还可。

No zuo No die 为什么建筑师总要try?第12张图片

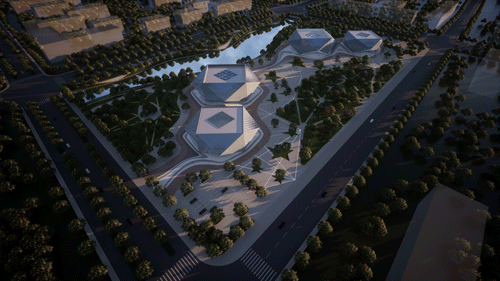

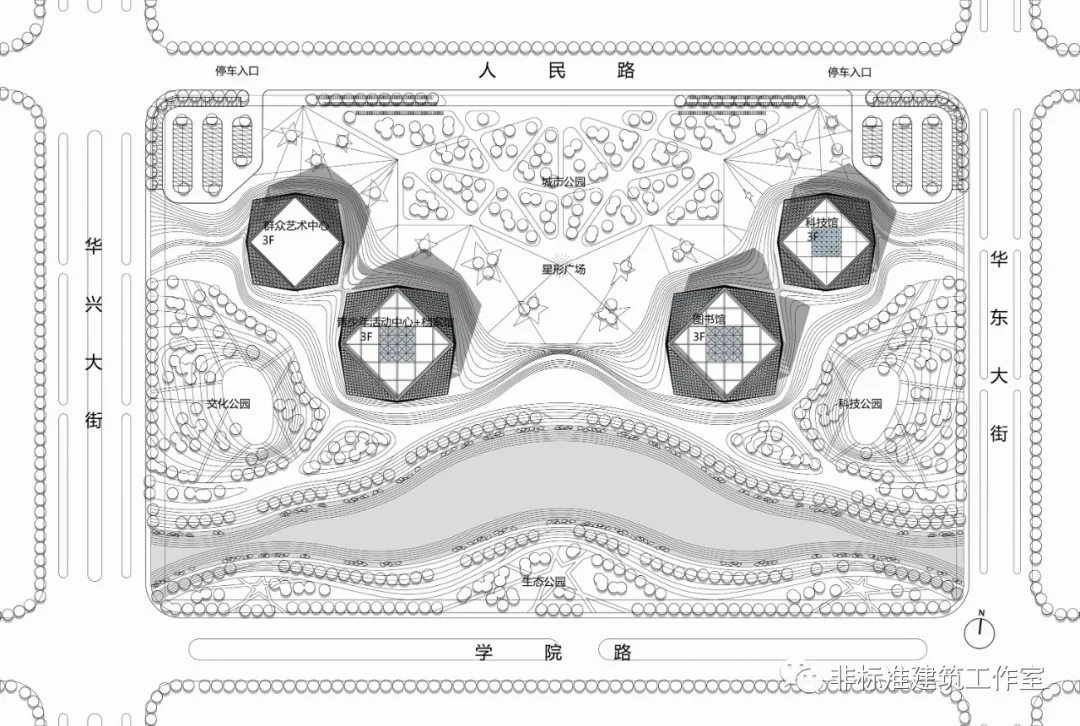

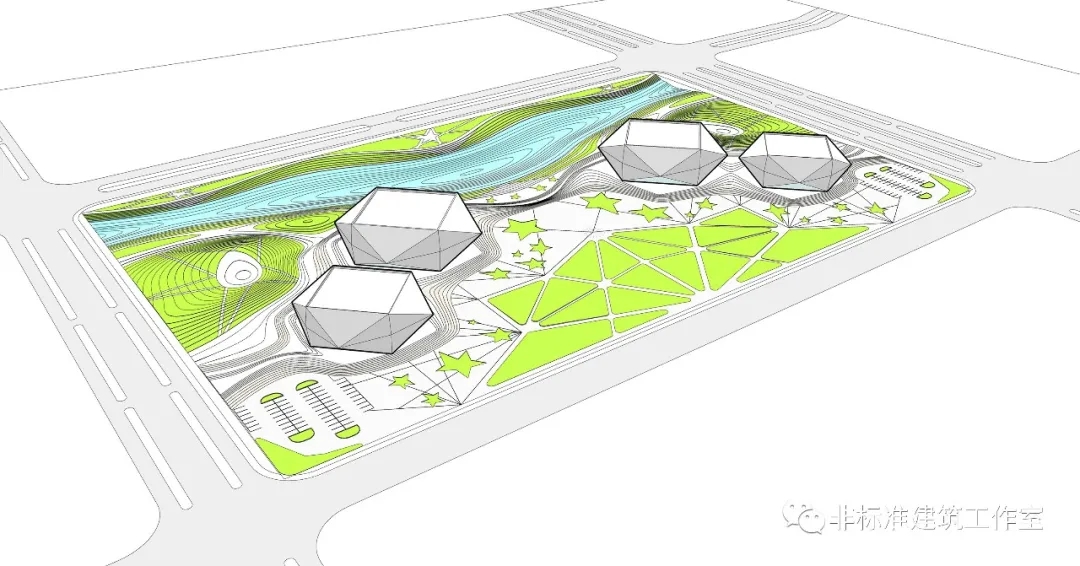

四个钻石单体以中轴线为核心呈扇形展开,拱水而立;延续上位规划对称格局的同时与河道一起将整个场地划分为四个主题广场。

钻石单体底部用升起的平台相连,建筑之间以自然凸起形成连廊;既向人民群众展示了各单位之间相亲相爱的塑料友情,又不会耽误各自独立门户过日子。

No zuo No die 为什么建筑师总要try?第13张图片


至此,整个建筑看起来似乎是完成了。
“看起来”三个字圈起来,
马上就要考。

前方大型自己坑自己懵圈现场!
我应该在坑底,不应该在这里,
看着效果图有多甜蜜。

No zuo No die 为什么建筑师总要try?第14张图片

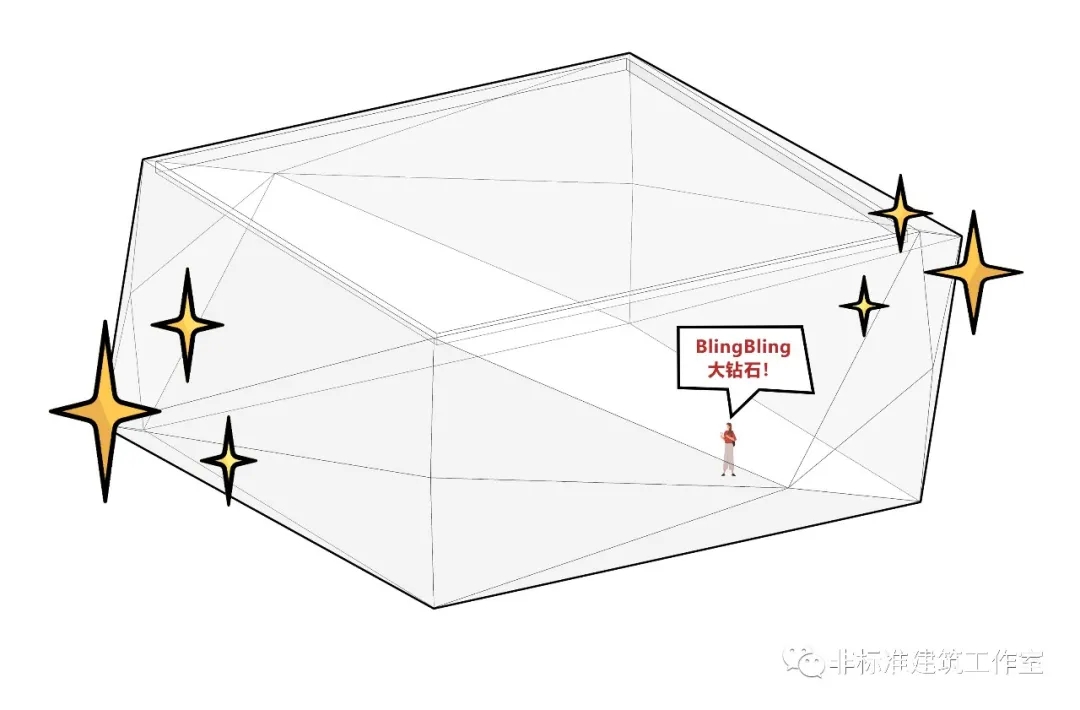

为什么钻石看着如此璀璨?
因为切面多。

但很遗憾,
我们切的是建筑,不是真钻石,
而是真空间。

你钻进这个26切面里面去看看,
不但璀璨,还很光滑尖锐站不住人呢~
不但尖锐,还很悬挑内收没地站人呢~

来来来,看看介3d立体大尖角,
够不够扎透建筑师脆弱的小心脏?
再看看这四面悬挑16米后剩下的立锥之地,够不够给扎透了心的建筑师再补上一刀?

No zuo No die 为什么建筑师总要try?第15张图片


作为一个肤浅的工作室,
你可以说我没内涵,但不能说我不好看。

所以,我们面对的问题就是:
怎么才能把这个26切面的
又尖又尖的空间搞好看?
答案so easy,就是啥也不搞。

是不是这个理儿?
本来在这个空间里感受26个面的光影就很美了,任何分层分区的操作都是在破坏整体性。1克拉以上才叫钻石,碎钻不值钱。

更何况,这个建筑本身体量就不大,
撑死也就1克拉。

也就是说,我们真正的空间设计问题是:
怎么能在划分空间的同时让人们感受到钻石空间的完整?

No zuo No die 为什么建筑师总要try?第16张图片

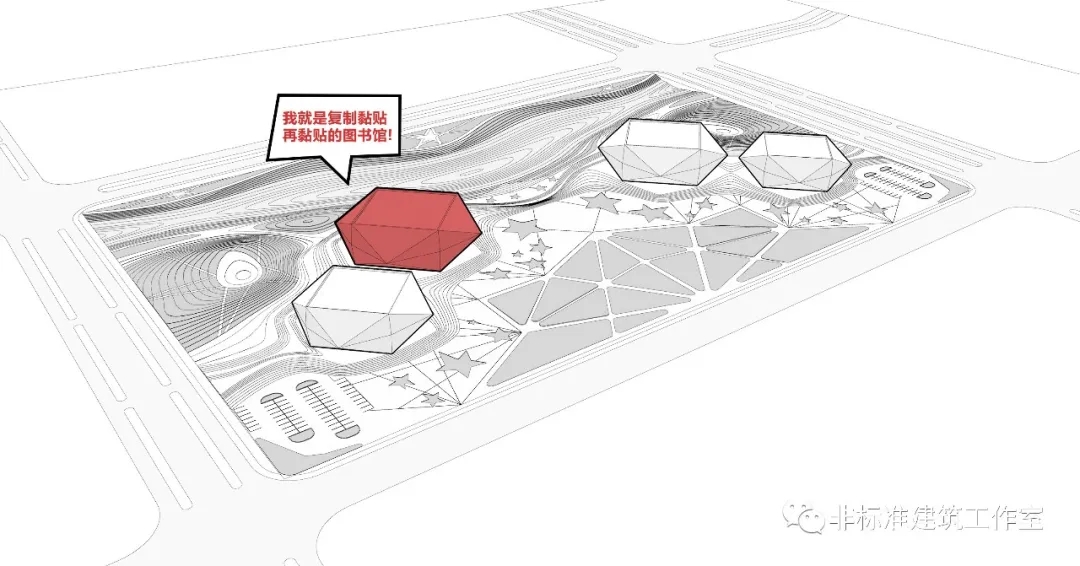

鉴于哥儿四个长得都差不多,
我们以其中一个钻石
——图书馆为例。

No zuo No die 为什么建筑师总要try?第17张图片

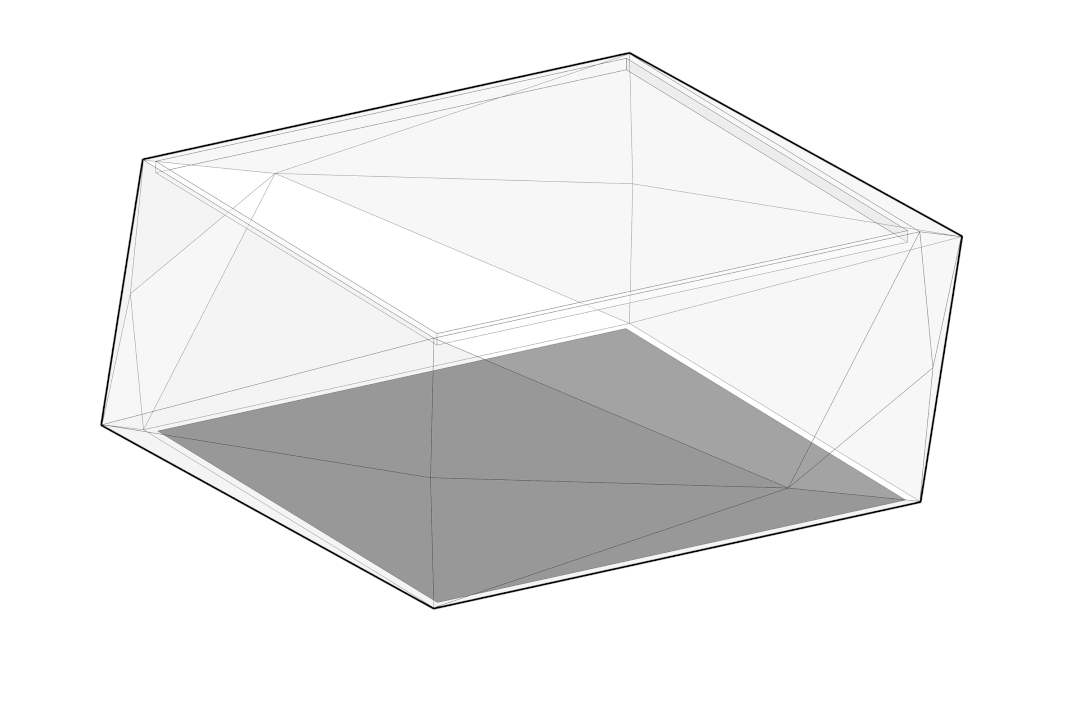

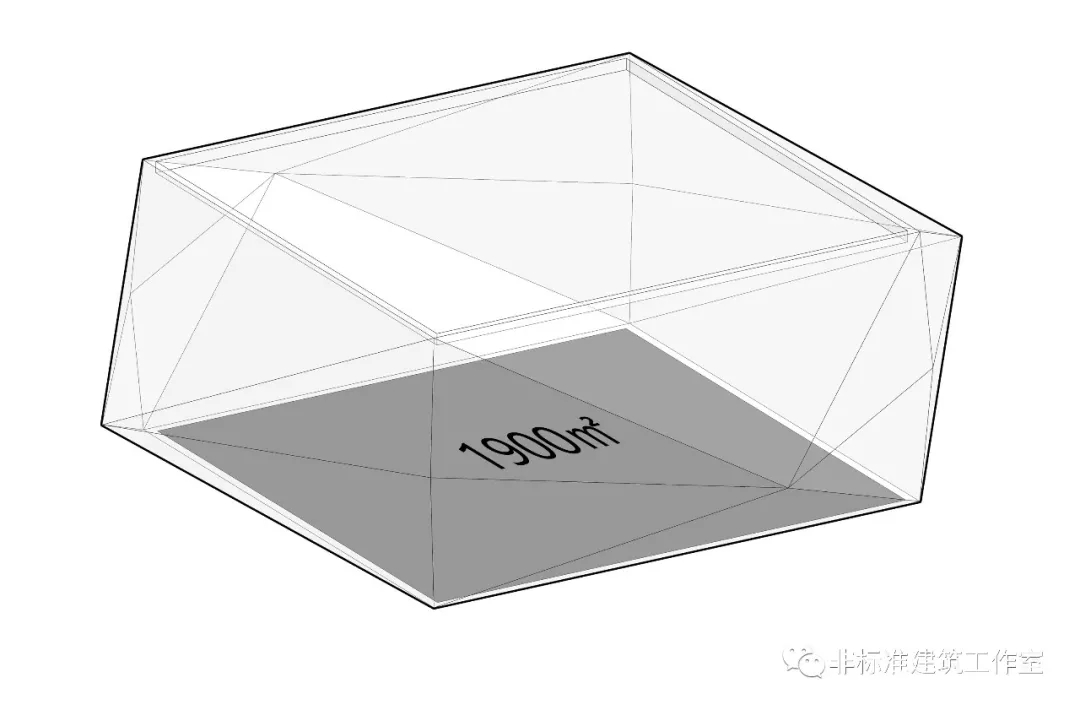

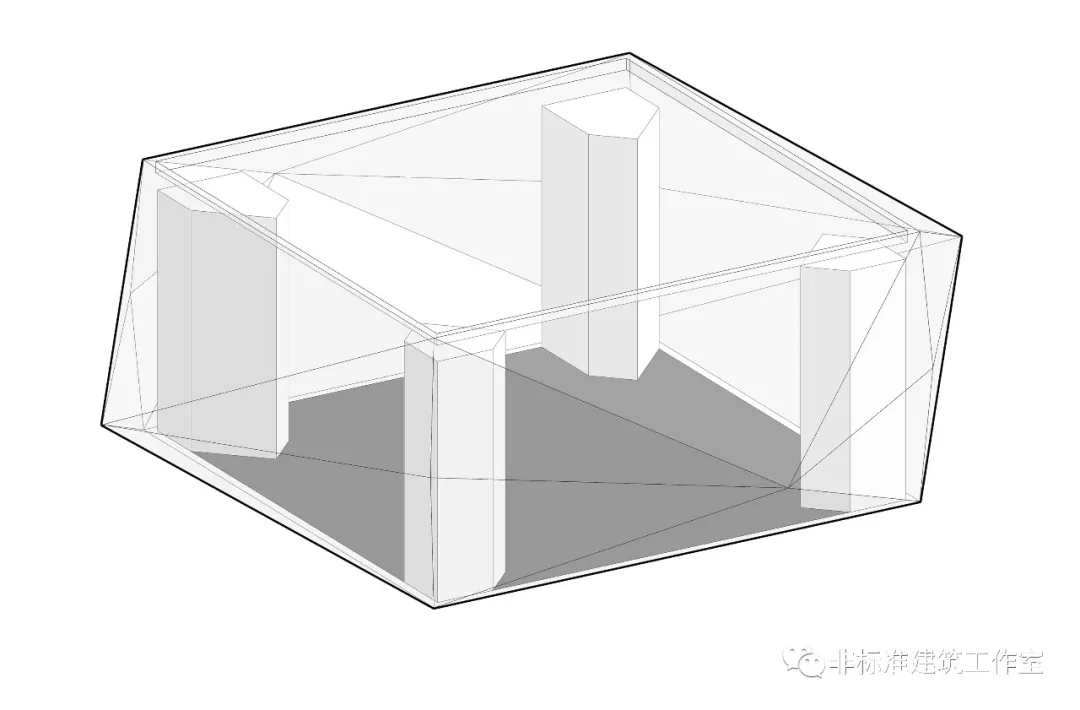

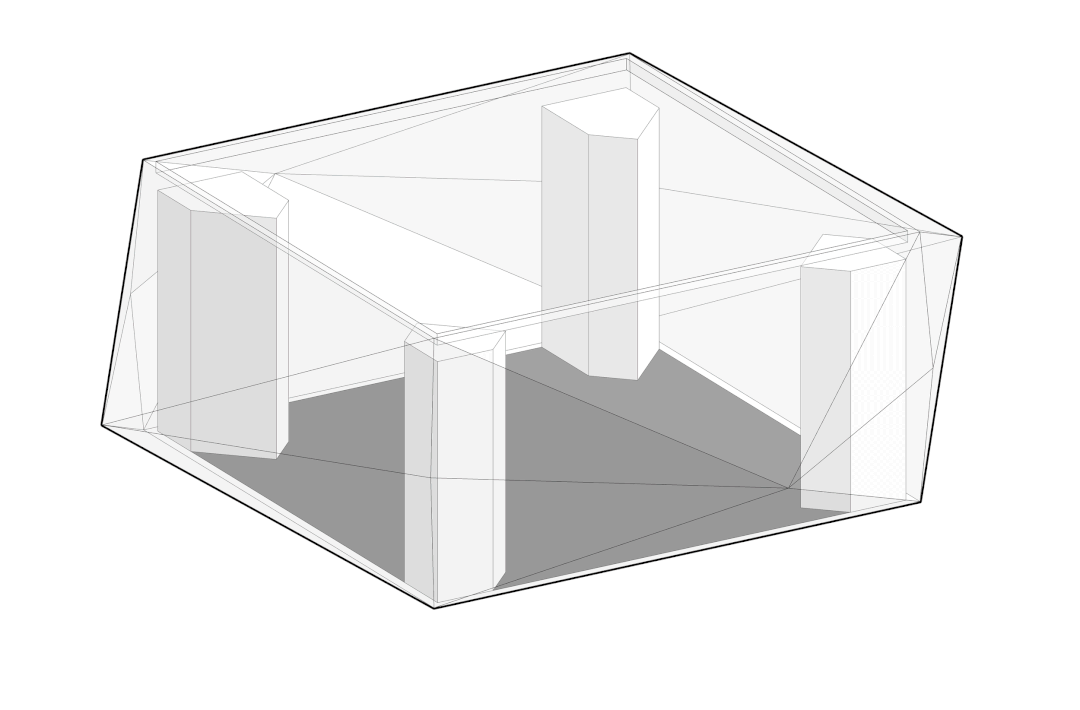

图书馆要求6700平米,咱这个钻石一共高21米,立面最宽处长度有75米,但落地处只有43米,落地面积只有1900平米。

No zuo No die 为什么建筑师总要try?第18张图片


换句话说,
交通核就只能立在这落地的巴掌大小上。
然后,我们惊喜的发现整个空间变得
——稀碎稀碎啊~

No zuo No die 为什么建筑师总要try?第19张图片


考虑到采光,中间肯定还得开个中庭,
这就是稀碎的妈给稀碎开门
——稀碎到家了。
剩下能用的地方比个走廊宽不了多少,
还来看什么书,不如直接来罚站。

No zuo No die 为什么建筑师总要try?第20张图片


自己作出来的锥子,
扎透了心也得顶上。

前方开外挂抖机灵现场。
就是突然灵光一闪、闪亮登场、敞开心扉、飞檐走壁的想到了一挂蛇形走位反复横跳的退台楼梯。

别问怎么想到的。
问就是纪念碑谷玩多了
——不对,是拆房拆多了。

No zuo No die 为什么建筑师总要try?第21张图片


接下来你猜我们要怎么放这一挂楼梯?
你肯定猜不到。
因为我们不放这一挂楼梯
——我们放两挂。

镜像一下,
边庭、中庭、门厅、因吹斯汀,
啥厅都有了。
整个建筑空间就呈现出了中轴对称退台的U形布局走向——这是在获得足够采光的情况下空间最紧凑也就是最大集中使用面积的布局。

No zuo No die 为什么建筑师总要try?第22张图片


No zuo No die 为什么建筑师总要try?第23张图片

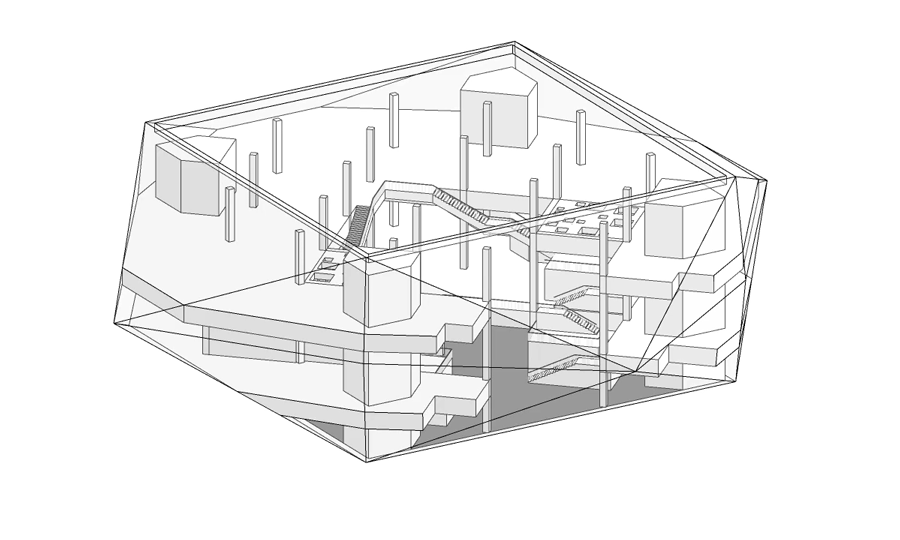

并且,这两挂镜像对称的退台楼梯也凭一己之力将整个建筑的方形平面扭转成了菱形。
最显眼的好处就是将位于四角的交通核藏到了退台楼梯之后,进门看到的就是网红大台阶了,而不是四大巨灵神杵在眼前。

并且,进门后的视线尽端是对面的另一个角,深远了视线还莫名符合了透视。
虽然这一点是撞上的,
但是真的让中庭的feeling扩大了few倍。

No zuo No die 为什么建筑师总要try?第24张图片

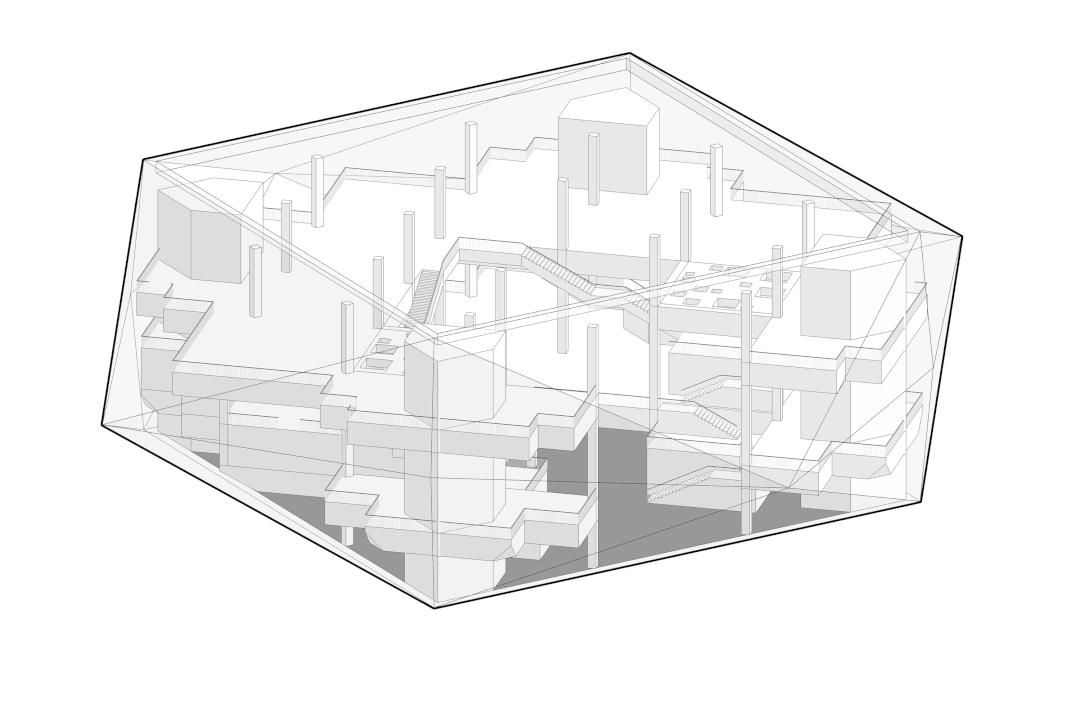

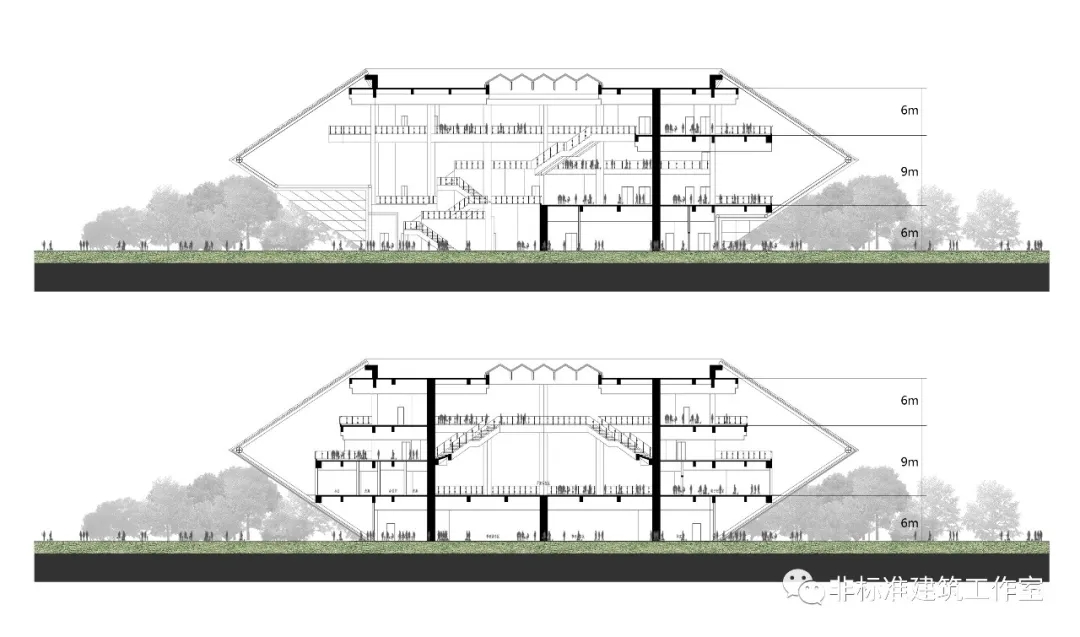

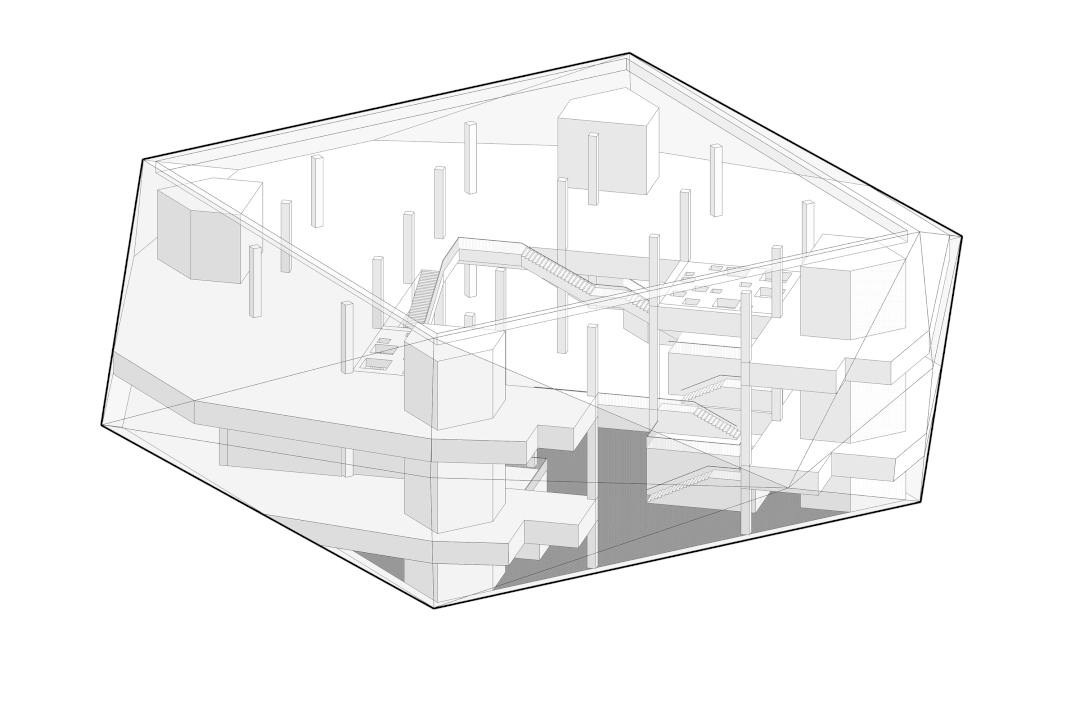

因为纪念碑谷楼梯的关系,建筑在二层会出现一个夹层。发挥建筑师的“超级”数学能力,通过缜密严谨的计算,顺应楼梯平台进行分层,共分为三层,其中二层层高9米(包含夹层),其余两层层高6米。这样也正好避开了钻石的大尖角。

No zuo No die 为什么建筑师总要try?第25张图片


然后将其他三个边庭继续根据缜密计算设计成直角锯齿状向尖角处悬挑。
这样我们就达成了一项重要的成就——
形成n个半限定的围合空间,产生停留;
以及一项不太重要的成就——
产生多个欣赏钻石切面和表皮的角度。

嗯,就是纯自恋,不解释。
但钻石产生的光影真的超美哒。

No zuo No die 为什么建筑师总要try?第26张图片


No zuo No die 为什么建筑师总要try?第27张图片


给外围边庭平台再单独加设楼梯连成一体,使内外两个系统互相成就的同时各自独立。

No zuo No die 为什么建筑师总要try?第28张图片


No zuo No die 为什么建筑师总要try?第29张图片

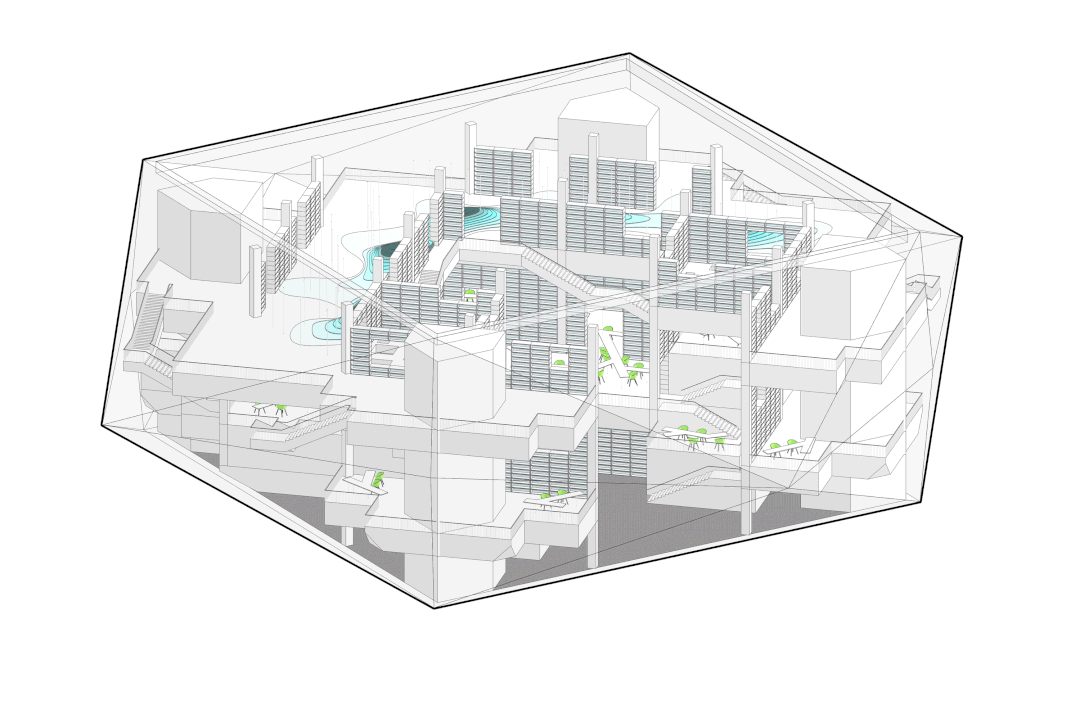

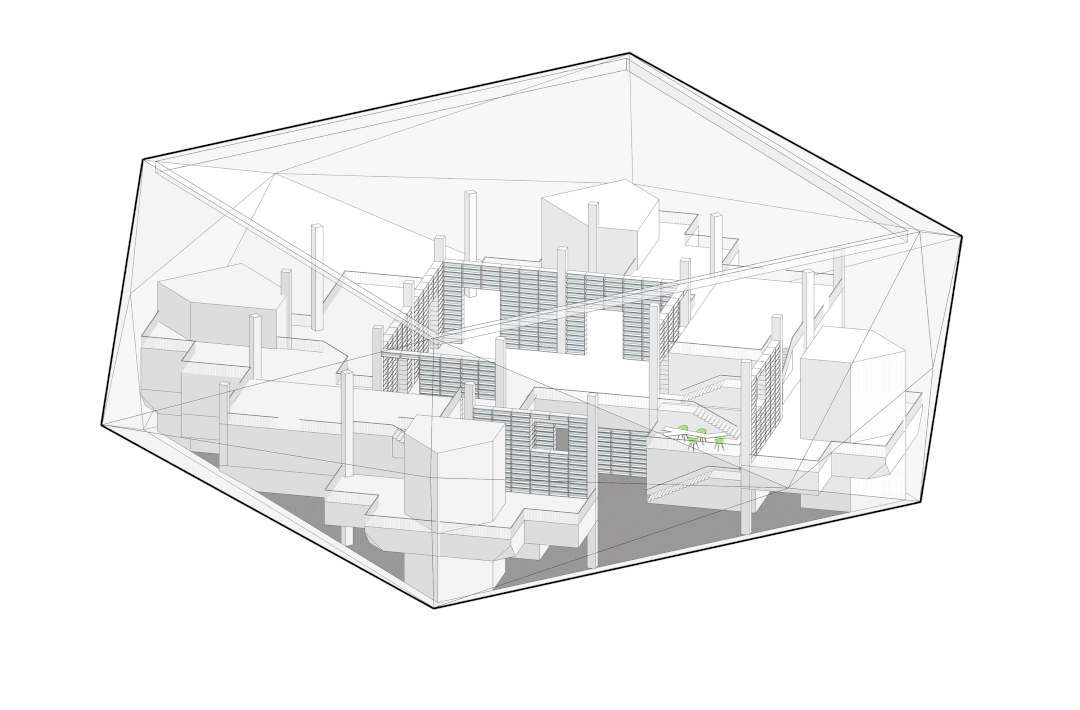

布置功能。

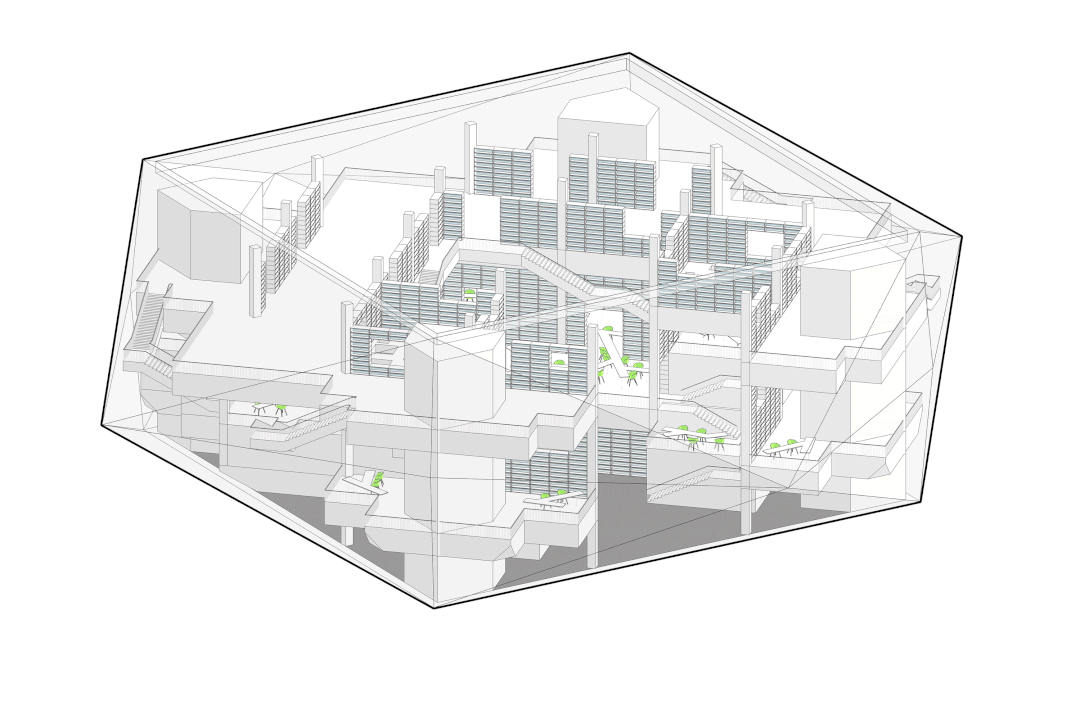

先在所有柱子之间放上顶天立地的书架。消隐了柱子的同时也更加强调出空间的整体性。

也就是前面立的flag——
走进钻石感受到的依然是完整钻石空间,而不是碎化切分的房间。
说白了,整个建筑就是一个空间。

No zuo No die 为什么建筑师总要try?第30张图片


既然放眼望去满坑满谷都是铺天盖地的书架和台阶,那么功能房间在哪里?
那当然是藏在书架后面和台阶下面了。

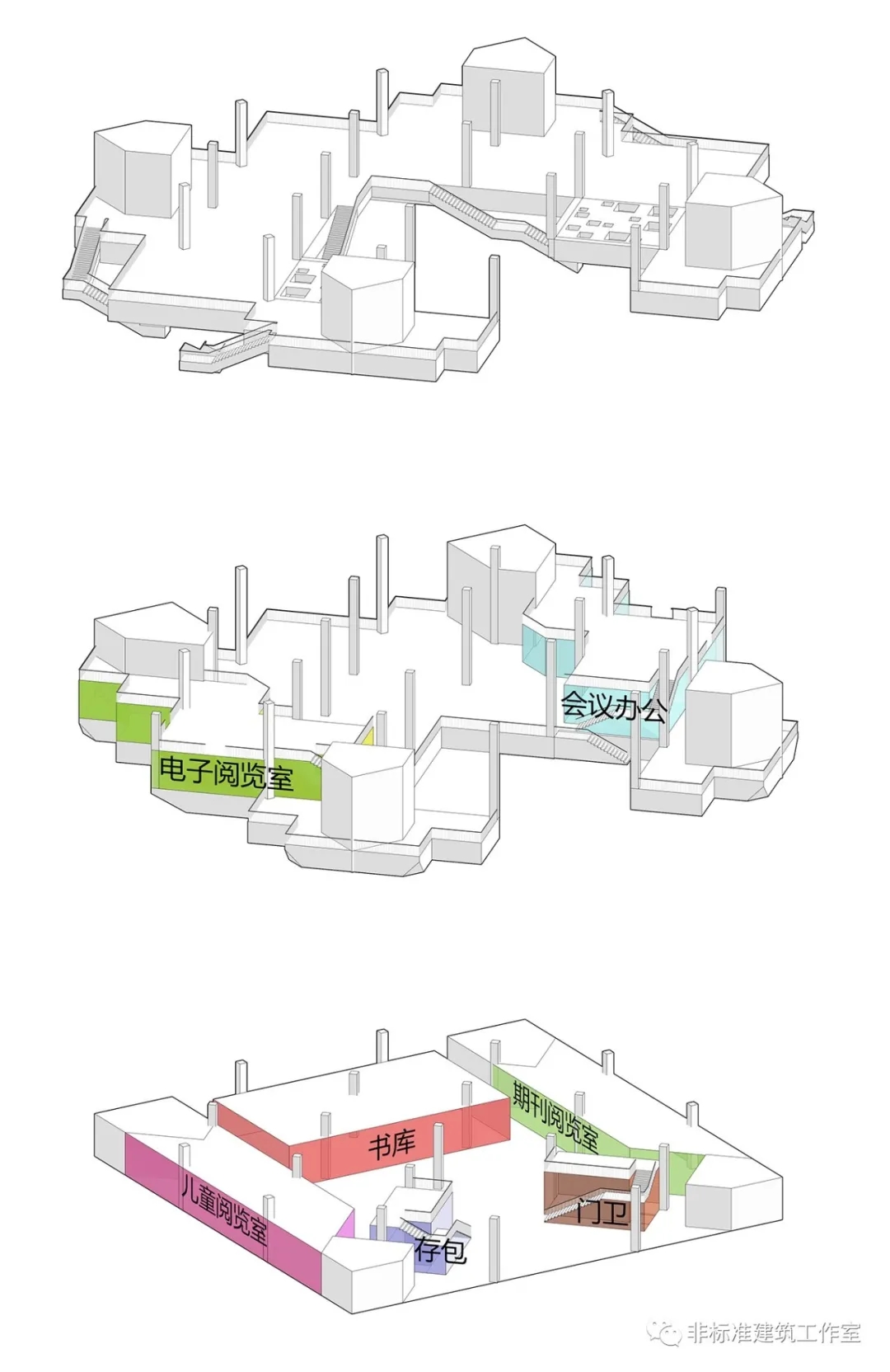

首层布置书库、儿童阅览以及期刊阅览,全藏在纪念碑谷楼梯的平台下面。二层在二层夹层的平台下再布置会议办公与电子期刊室,基本就能满足日常使用了。

No zuo No die 为什么建筑师总要try?第31张图片

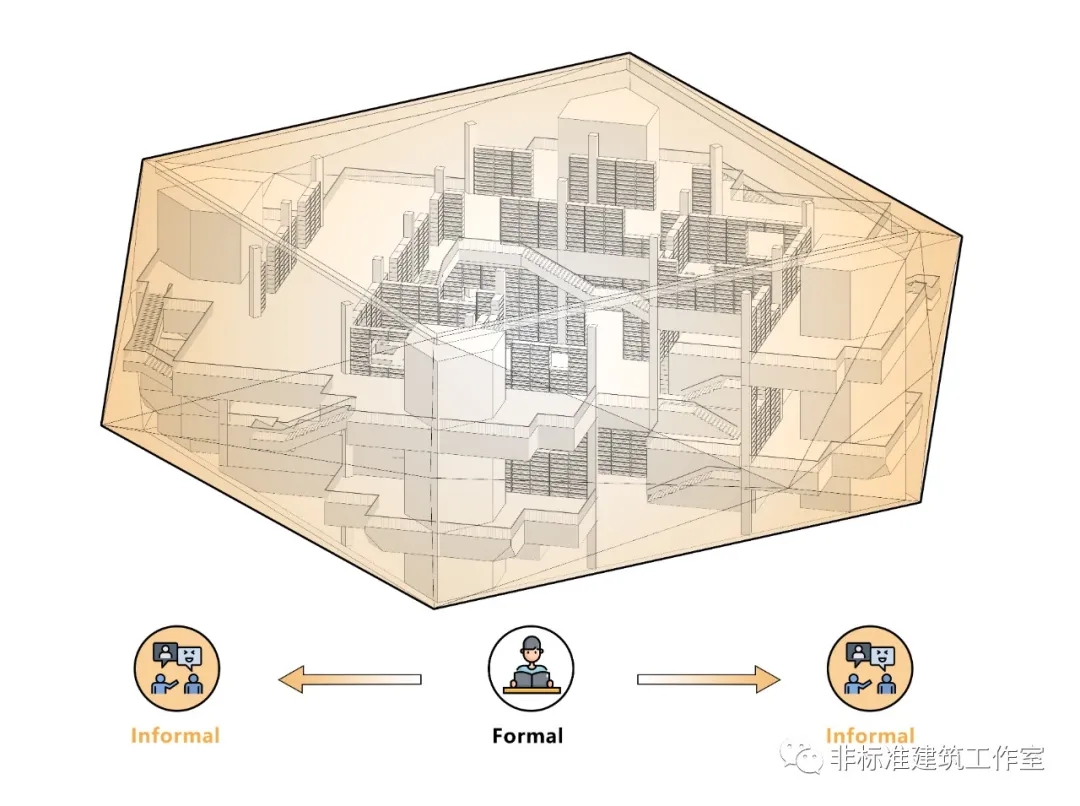

剩下的就是所见即所得的开放阅读区。

虽然都是阅读区,但是——
越向中心楼梯处,
阅读空间的功能性越强越formal;
越向外围边庭处,
阅读空间的社交性越强越informal。

至此,内部空间系统基本完成。

No zuo No die 为什么建筑师总要try?第32张图片


但作为一个负责任的工作室,
能自己挣的钱坚决不能麻烦别人。

我的意思是说,
都设计了书架怎么还不能再送个桌椅了?

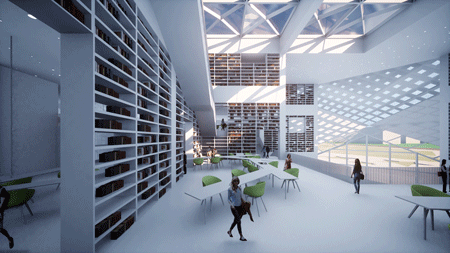

图书馆的1—2.5层(0.5就是那个夹层)作为常规阅读空间,层层叠叠的书架好歹也有点书林迷宫的赶脚,所以我们设计了清新的小树枝书桌。

书林配树枝,谐音梗扣钱。

No zuo No die 为什么建筑师总要try?第33张图片


当然,更重要的是因为树枝够长,还能分杈,可以体现我们这个整体阅读空间的流通、贯通、一通百通哪儿都通。

No zuo No die 为什么建筑师总要try?第34张图片


而且这也算路盲友好型家具了,

只要跟着书桌走,指哪儿走哪儿不用愁。

No zuo No die 为什么建筑师总要try?第35张图片

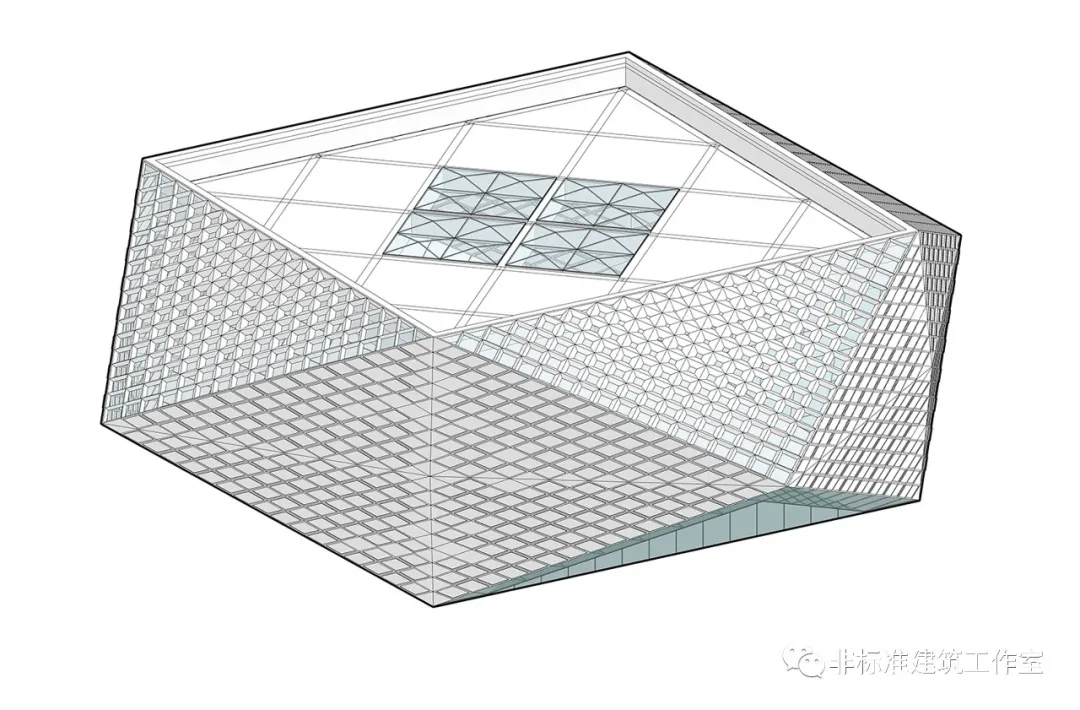

再加上早已经在岗的外壳表皮,

是不是就可以收工回家了?

No zuo No die 为什么建筑师总要try?第36张图片


要是个投标竞赛,做到这儿也差不多了。
但很可惜,这玩意儿要建。
现实可比概念梦幻太多了。

整体空间这种东西听着诗情画意,但却入不了甲方的人间烟火。
这个图书馆虽小,可也要五脏俱全。

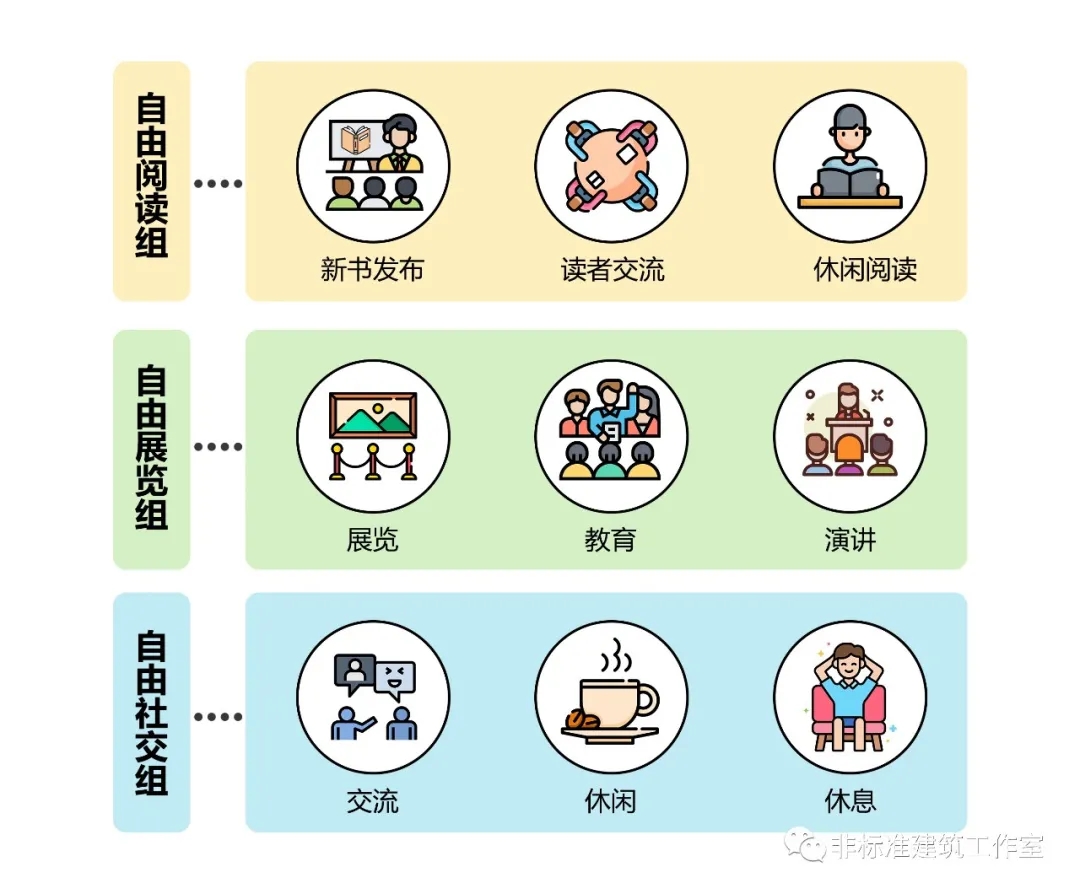

要有阅读空间,也要新书发布、读者见面、书友交流分享等等空间;还得有演讲、展览、研讨、休闲等等杂七杂八的公共功能空间。

莫慌。
以上这堆杂七杂八说白了就两个字
——自。由。

No zuo No die 为什么建筑师总要try?第37张图片


现在唯一可用的空间就只剩下三层了。

也就是说上面提到的那些展览、演讲、特殊阅读的功能都得放在这一层。

怎么放?
布房间是不可能的,
要是想加房间还用等到现在?

那怎么办?
坐着办。

No zuo No die 为什么建筑师总要try?第38张图片


想实现以上这么多功能的自由,
其实只需要实现一种自由——
椅。子。自。由。

因为这一堆杂七杂八五颜六色的功能,
说白了就是个主题背景下的椅子变化。

小盆友来玩放小椅子,
大朋友聊天放大椅子;
躺着看书想要长椅子,
拍照发圈想要美椅子。

新书发布放阶梯椅子,
读者交流放舒服椅子;
演讲报告放很多椅子,
展览展示不用放椅子。

而主题就是图书馆,背景就是大书架
——都是现成的。

所以,
我们只需要设计一种
又小又大、又长又美、又舒服又有很多,
还能随时隐身的——
自。由。椅。子。

因此:我们设计了下面这个玩意儿。

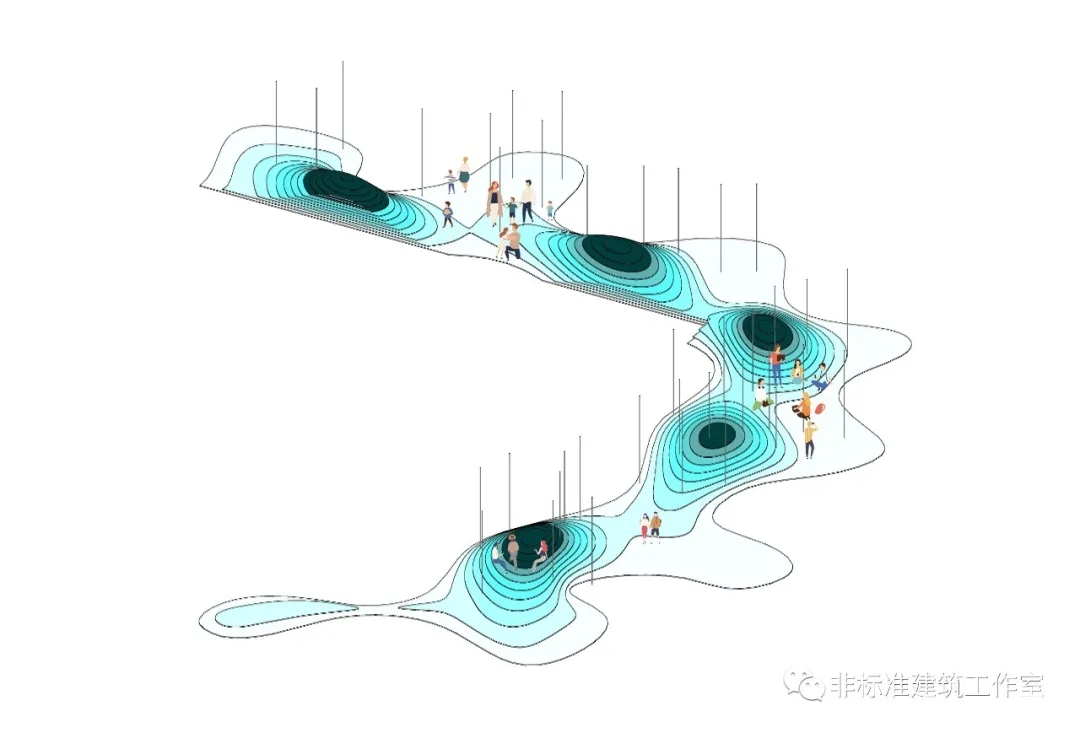

其实很俗,就是山包切片。
但有用。

No zuo No die 为什么建筑师总要try?第39张图片

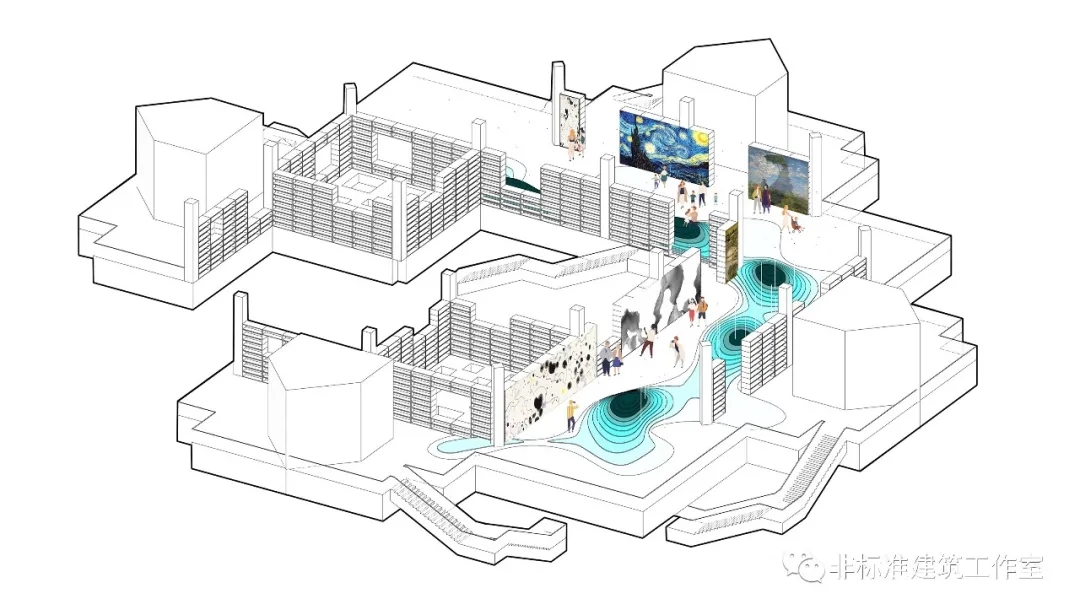

将切片山包座椅放在两排书架之间。

No zuo No die 为什么建筑师总要try?第40张图片

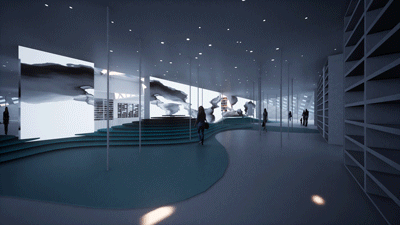

书架顶上再挂一排投影,
拉下来1个就能开启路演,
拉下来n个就叫数字展览。

No zuo No die 为什么建筑师总要try?第41张图片

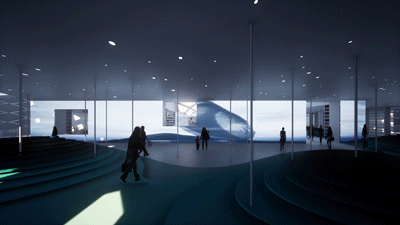

全都拉下来,那就是环幕影城。

还是沉浸式互动环幕,边走边看。

No zuo No die 为什么建筑师总要try?第42张图片


虽然全拉下来的概率比较小,
但想想就挺震撼的。

嗯,招商业务现在就可以搞起来了。

No zuo No die 为什么建筑师总要try?第43张图片

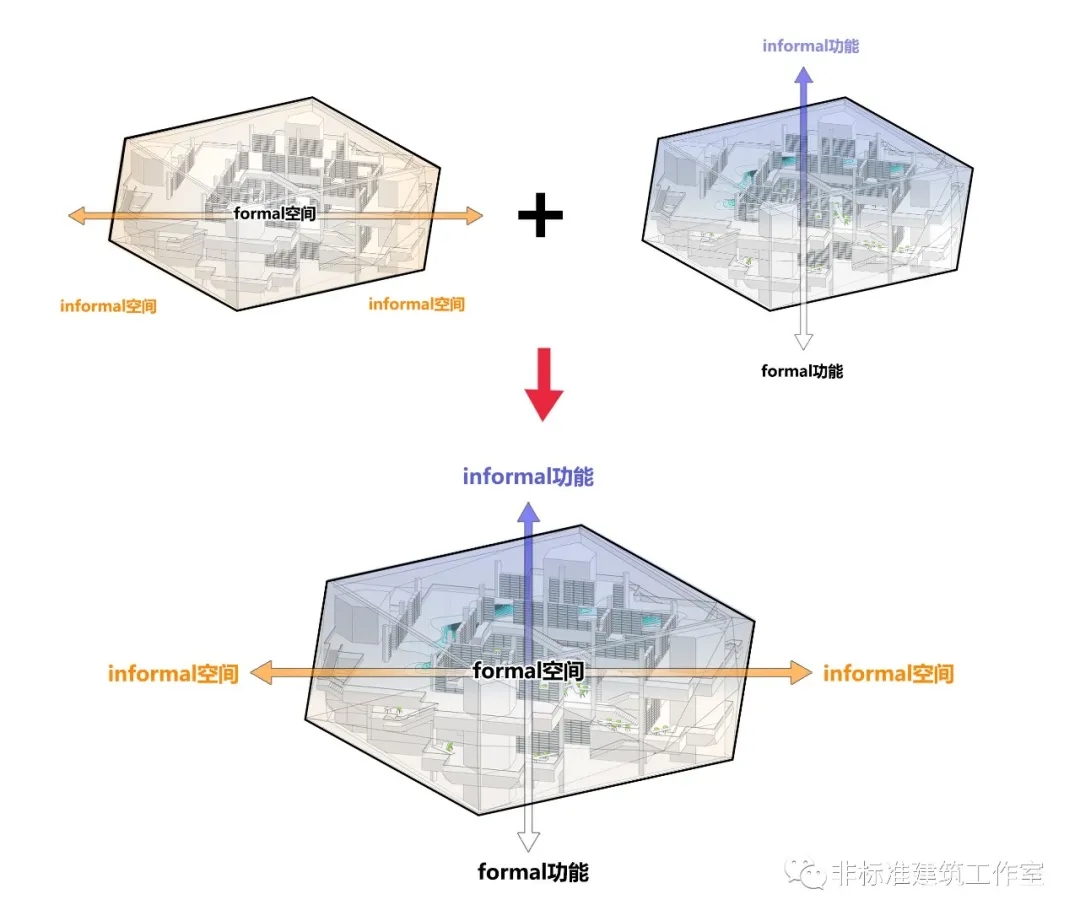

至此,整个小图书馆就形成了
由里而外、由下至上两套逻辑。

里面的内芯是图书馆的正经formal空间;
外面的边庭是自有流线的informal空间。
下面的两层是统一专注的阅读功能;
上面的顶层是多样灵活的公共功能。

里里外外一把手,上上下下我当家

No zuo No die 为什么建筑师总要try?第44张图片


这就是
非标准建筑工作室
设计的
黄骅群众艺术公园之图书馆
剩下三个以后有机会再慢慢拆。

No zuo No die 为什么建筑师总要try?第45张图片

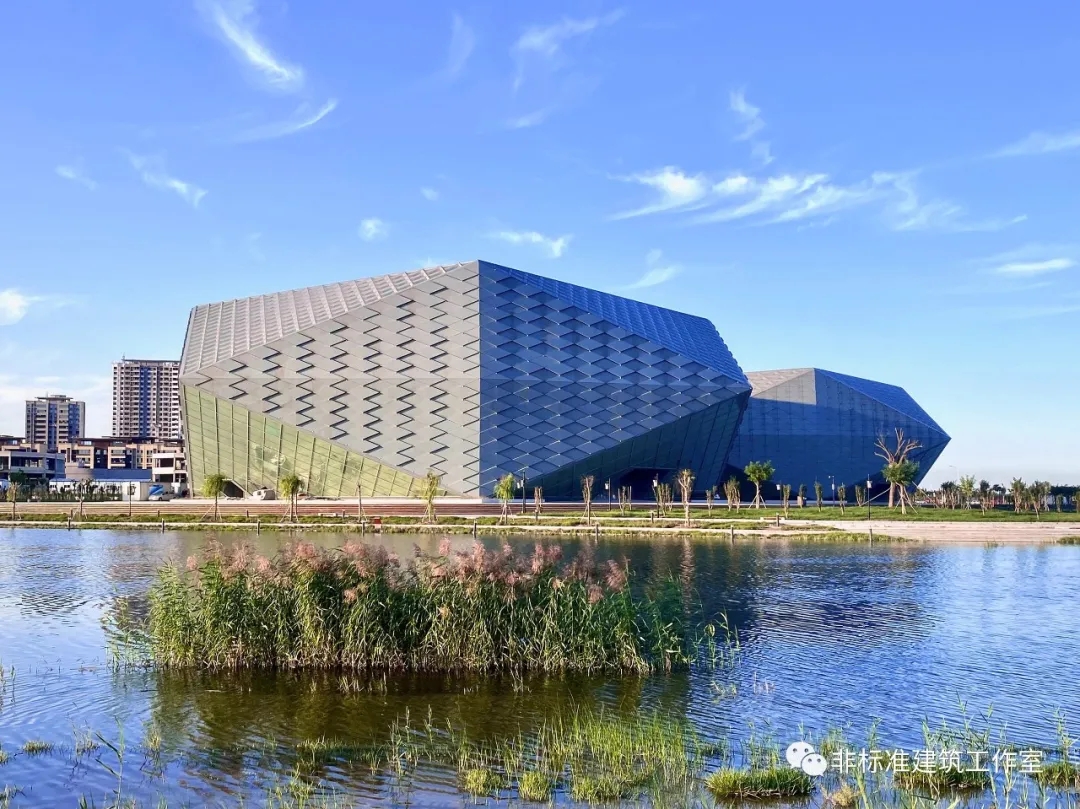

钻石之所以璀璨,不仅仅是因为切面多,
更是因为切面产生的光华流彩。

我们切了26面体,
也不仅仅是追求钻石造型,
更是想要钻石般的耀眼光影。

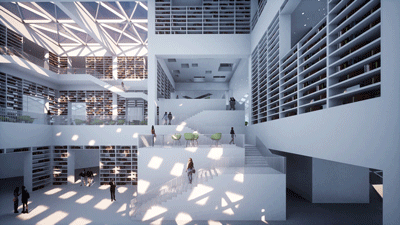

从进入大门那一刻起,层层叠进的菱形中庭就在光影的追逐中熠熠生辉。

No zuo No die 为什么建筑师总要try?第46张图片


No zuo No die 为什么建筑师总要try?第47张图片


两侧的退台楼梯形成了
安静的读书小角落。
时间与光影在这里交织齐舞,
伸手一抓,
便从指缝间溢出了斑驳岁月的时光流年。

No zuo No die 为什么建筑师总要try?第48张图片


No zuo No die 为什么建筑师总要try?第49张图片


或许是巧合,或许是无意,
或许也是心之所向,
这个图书馆里出现了很多美好的角落。

天光云影共徘徊。
再不起眼的角落也会邂逅一场光影的变幻,孑舞于尘风之上,氤氲了最美丽的相遇。

No zuo No die 为什么建筑师总要try?第50张图片


No zuo No die 为什么建筑师总要try?第51张图片


读一本书,
不是目的,也不是结果,
那只是一段独处的时光。
找一个随便怎么坐都可以的长椅,
享受一场交错而细碎的光华翩跹。

No zuo No die 为什么建筑师总要try?第52张图片


No zuo No die 为什么建筑师总要try?第53张图片


麻雀虽小,五脏俱全;
蝼蚁虽小,负力十倍;
兵卒虽小,势不可挡。
《左传》说:
虽小,重也。

设计拼到最后,
比的不是创意,
而是心意。

角落里的时光,
亦可以惊艳整个冬天。

建筑、室内、景观方案设计团队
非标准建筑工作室
主创建筑师:赵劲松
团队成员:任轲 林雅楠 薛腾  制图:任轲  文案:林雅楠


施工图设计团队
天津大学建筑设计规划研究总院建筑二院
项目负责人:高伦 薛晶
建筑:张凯韬 崔丽 瓢悦
结构:陈昆 郭红云 阮祎萌 闫翔宇 李路川 窦玉斌
给排水:米丽娜 王焘 谭浩
暖通:王丽文 陈焱 刘小林
电气:杨壑 刘旭 王宁
景观:张立涛 曹婷婷 徐秀珍 苏春国 李菁凡 王峰
