本文转载自易盖房

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第1张图片


项目名称:崖门游艇会所——海音台
项目地点:中国 广东 广州
建筑面积:5050平米
建筑结构:框架结构
参考造价:1010万元易盖房区域
设计机构:北京殊舍建筑设计有限公司
项目负责人:何红才方案
建筑师:何红才  縢驰  朱瑾慧  牧一  丁亮 马雯  史志强  曹畅  胡娅斐  张桂如  何宏仕

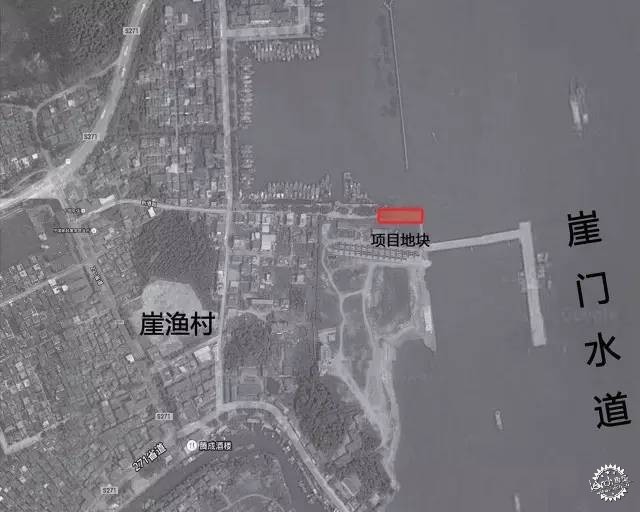

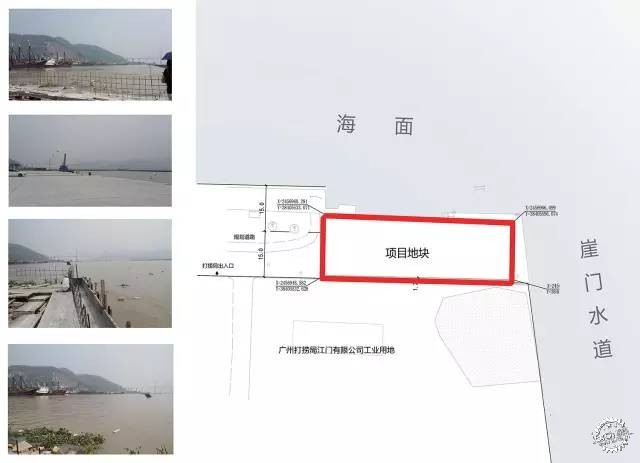

项目背景本项目位于广州新会区崖门镇,基地位于海边,地块非常狭长,长64米,宽19米

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第2张图片


基地两面临海,一边紧贴工业用地,只有西面有一条路通往基地内

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第3张图片

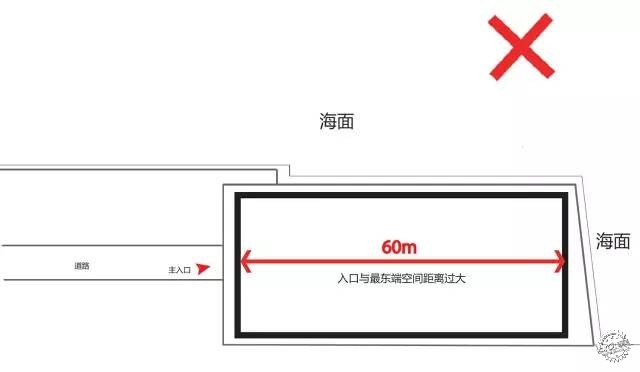

设计难点基地非常狭长,若将主入口与西侧唯一主路相接的话,会造成建筑内部交通流线过长

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第4张图片

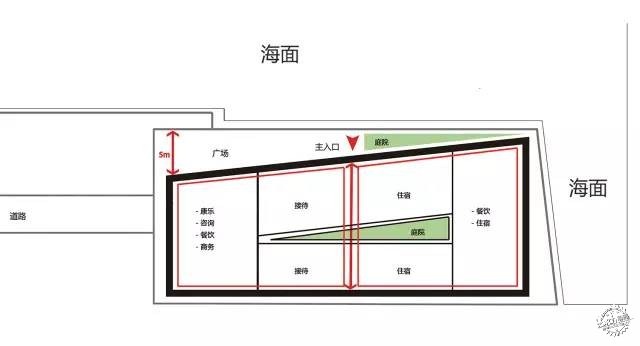

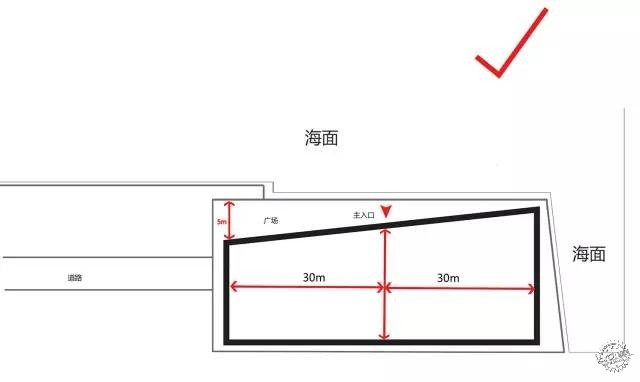

设计构思将建筑体量倾斜,基地北面便生成三角形广场,同时将主入口设置在北面

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第5张图片


建筑中间开三角形口,将不同功能分开的同时,成为建筑的中心庭院

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第6张图片

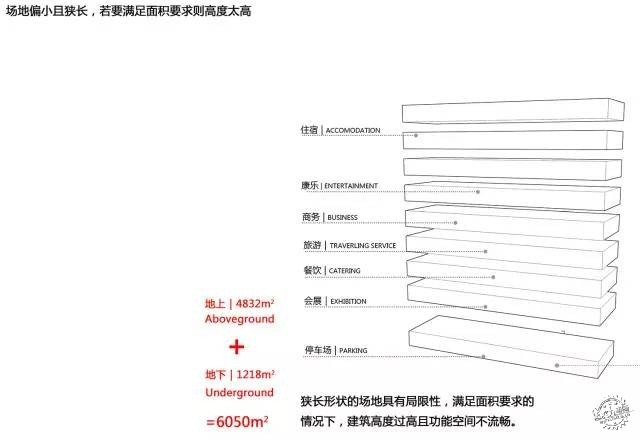

形体演变场地偏小且狭长,若要满足面所有功能要求,建筑高度将会过高

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第7张图片

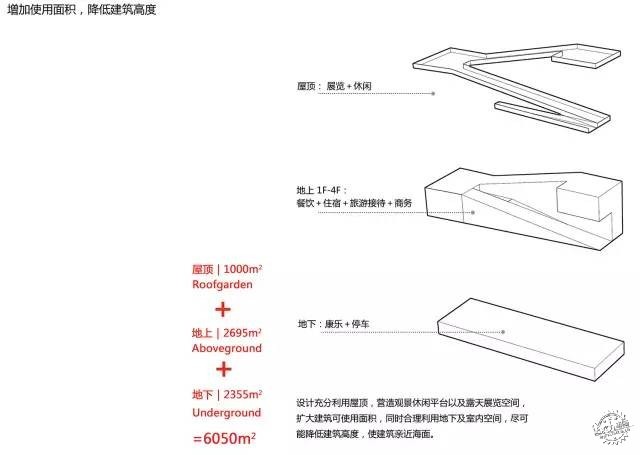

增加使用面积,降低建筑高度

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第8张图片

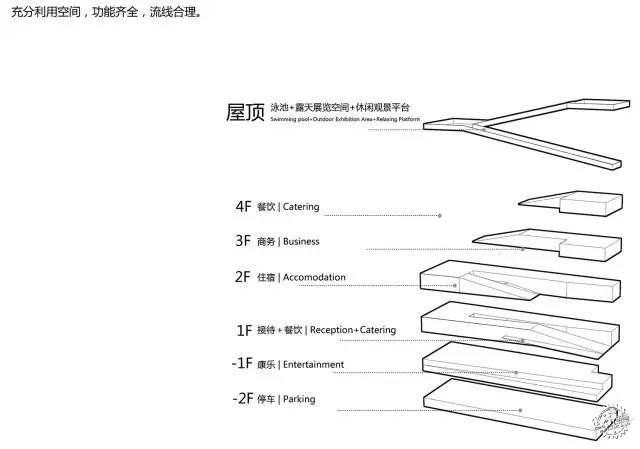

充分利用建筑内部空间,力求功能齐全,流线合理

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第9张图片


设计亮点把屋顶作为休闲、展览场地,让人不仅可以从室内到屋顶,还能从室外沿倾斜的屋顶直接到达

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第10张图片

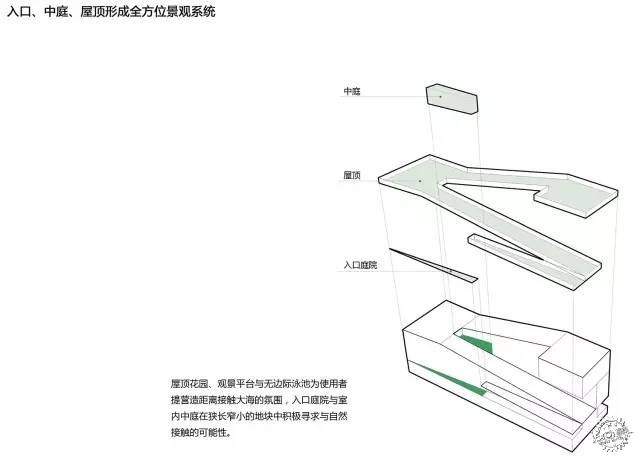

屋顶花园、观景平台、无边泳池及中央庭院,让参观者能够更好地亲近自然、观赏大海

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第11张图片

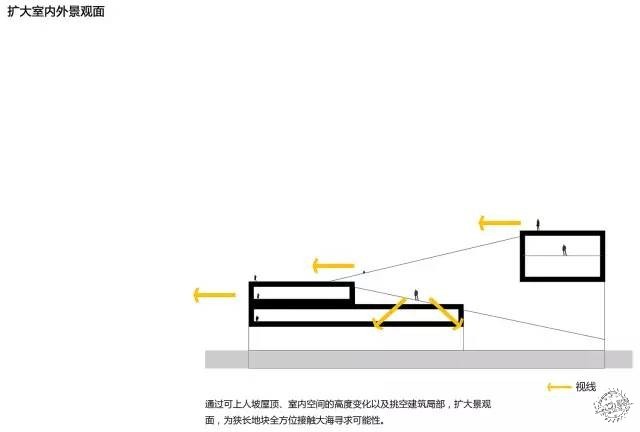

通过可上人屋顶、室内空间的高度变化,扩大景观面,为室内的人全方位接触大海寻求可能性

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第12张图片


效果图

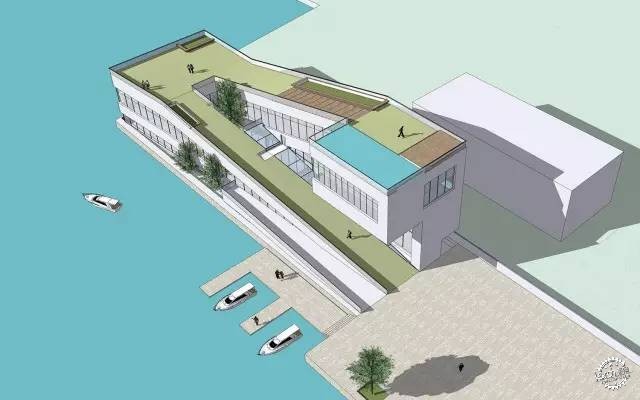

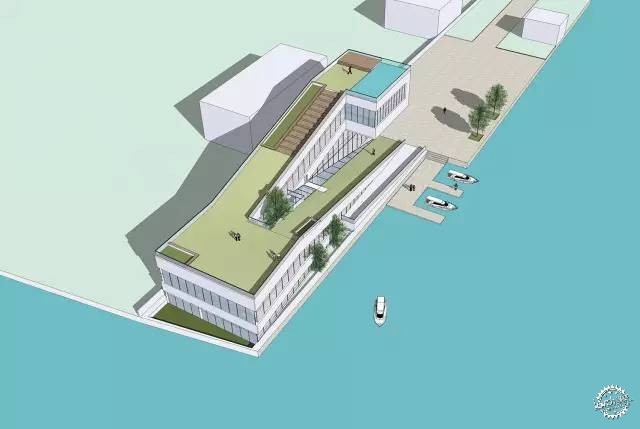

△鸟瞰图1

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第13张图片

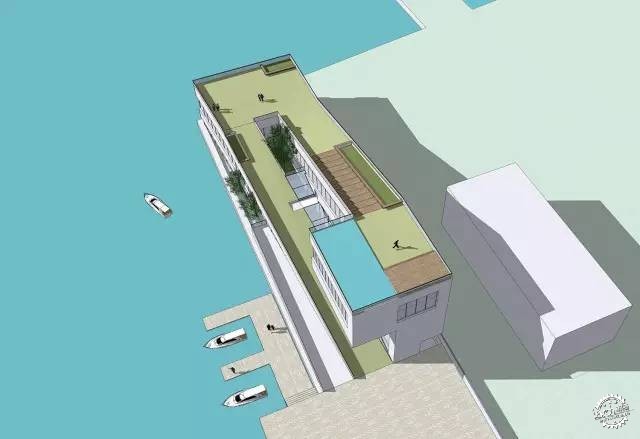

△鸟瞰图2

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第14张图片


△鸟瞰图3

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第15张图片


△透视1

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第16张图片

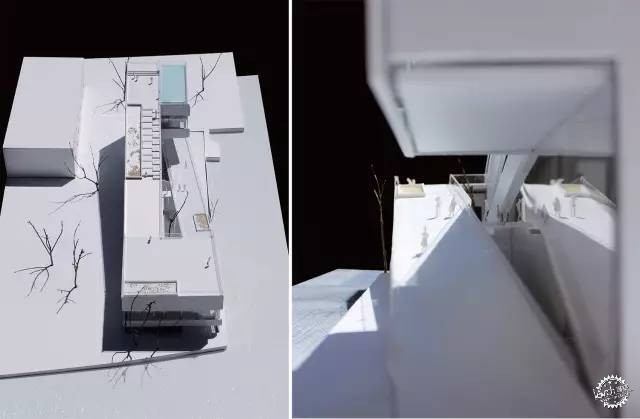

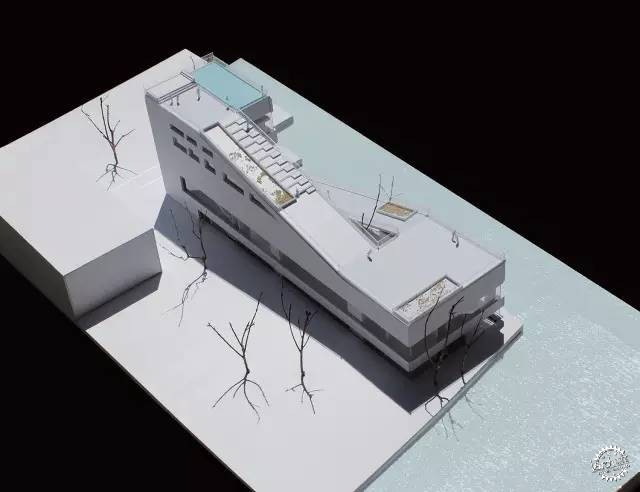

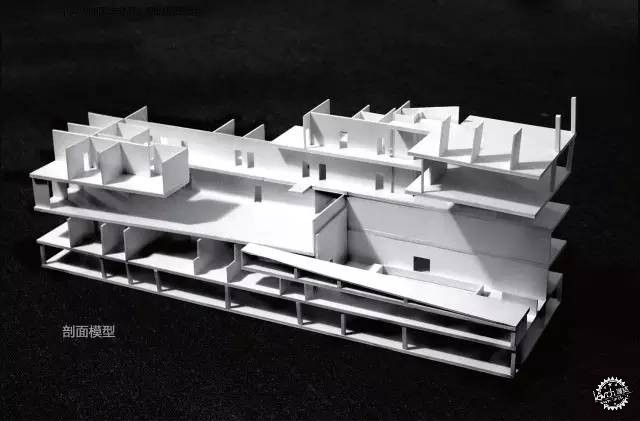

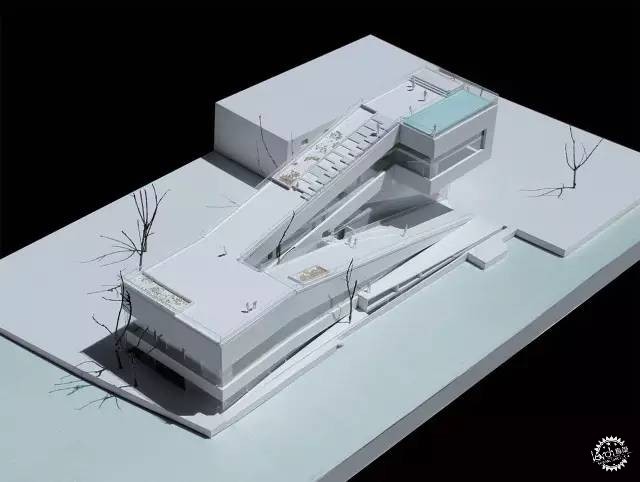

△透视2模型照片

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第17张图片


在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第18张图片


在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第19张图片


在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第20张图片


在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第21张图片


图纸中心

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第22张图片

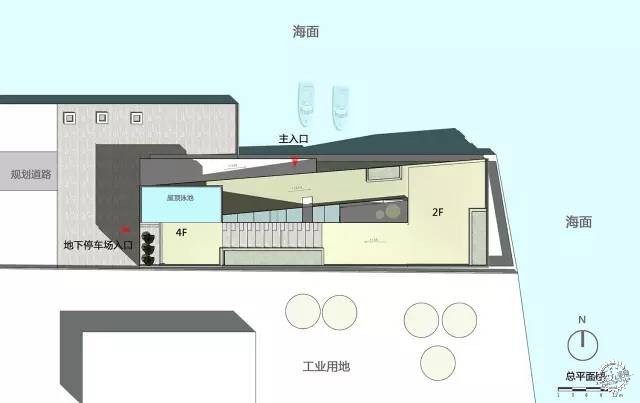

△总平面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第23张图片

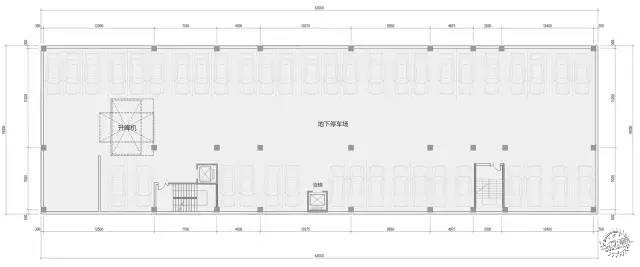

△负二层平面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第24张图片

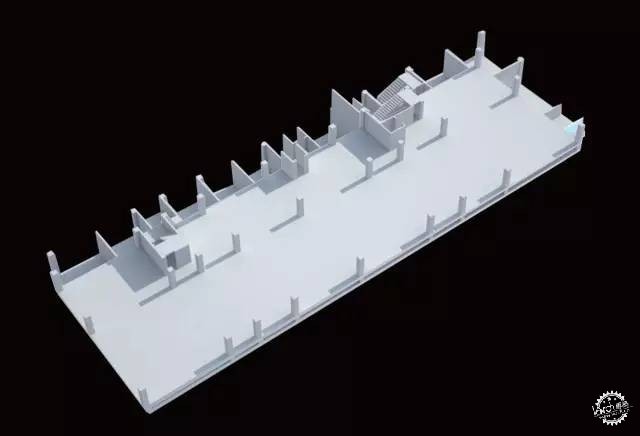

△负二层轴侧图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第25张图片


△负一层平面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第26张图片


△负一层轴侧图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第27张图片

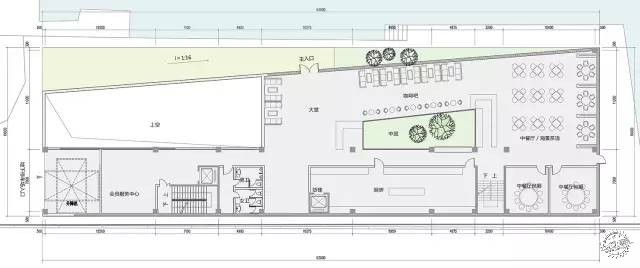

△一层平面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第28张图片


△一层轴测图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第29张图片


△二层平面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第30张图片


△二层轴侧图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第31张图片


△三层平面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第32张图片


△三层轴测图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第33张图片


△四层平面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第34张图片


△四层轴测图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第35张图片

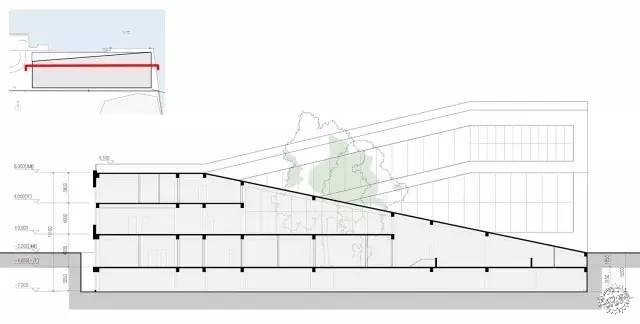

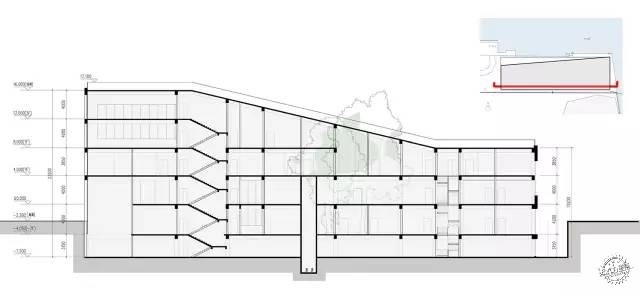

△1-1剖面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第36张图片


△2-2剖面图

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第37张图片

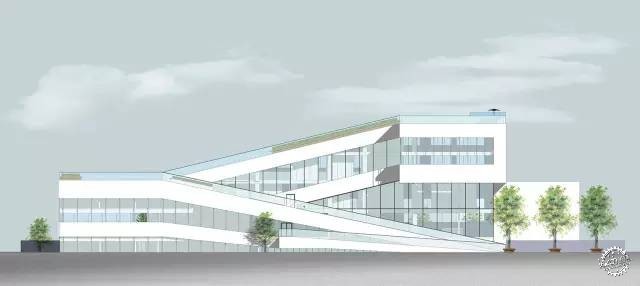

△北立面

在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第38张图片




在屋顶的无边泳池里观景、赏海、吹风——崖门游艇会所第39张图片
